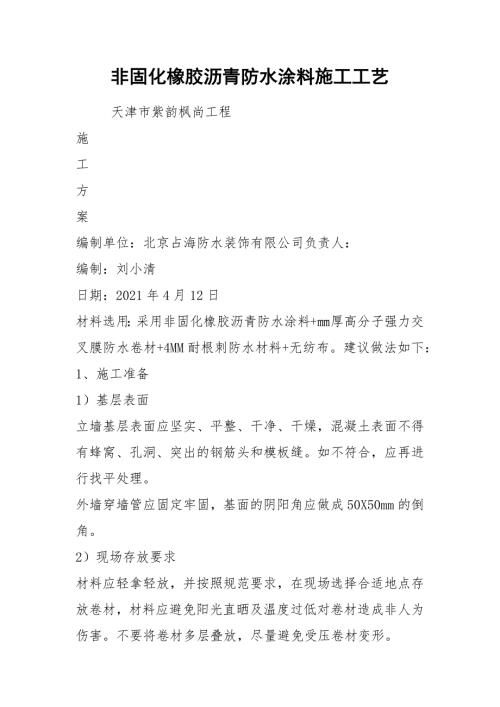

1、非固化橡胶沥青防水涂料施工工艺天津市紫韵枫尚工程施工方案编制单位：北京占海防水装饰有限公司负责人：编制：刘小清日期：2021年4月12日材料选用：采用非固化橡胶沥青防水涂料+厚高分子强力交叉膜防水卷材+4MM耐根刺防水材料+无纺布。建议做法如下：1、施工准备1）基层表面立墙基层表面应坚实、平整、干净、干燥，混凝土表面不得有蜂窝、孔洞、突出的钢筋头和模板缝。如不符合，应再进行找平处理。外墙穿墙管应固定牢固，基面的阴阳角应做成50X50mm的倒角。2）现场存放要求材料应轻拿轻放，并按照规范要求，在现场选择合适地点存放卷材，材料应避免阳光直晒及温度过低对卷材造成非人为伤害。不要将卷材多层叠放，尽量避
2、免受压卷材变形。2、施工工艺施工流程：基层验收基层处理涂刷基层处理剂热熔非固化橡胶沥青防水涂料涂刷非固化橡胶沥青防水涂料铺贴高分子交叉膜防水卷材耐穿刺防水卷材卷材机械固定节点处理收口固定、密封防水层自检、修补验收。（1）基层处理：基层表面应坚固、平整、干燥、干净、无灰尘油污，转角处应做成50mm50mm的斜角或半径50mm的圆角。（2）涂刷基层处理剂：在合格基层上均匀涂刷基层处理剂，涂刷前应将处理剂充分搅拌，涂刷时应厚薄均匀，不漏底、不堆积，遵循先高后低，先立面后平面的原则。当涂刷的基层处理剂干燥时即可铺贴自粘卷材。（3）热熔非固化橡胶沥青防水涂料：施工前，应将非固化橡胶沥青防水涂料放在在加热
3、罐中加热呈液体状态，达到规定的热用温度时才能施工，手工刮涂的加热温度120，喷涂温度150.（4）施工非固化橡胶沥青防水涂料：将加热罐中的非固化橡胶沥青防水涂料用刮涂或喷涂等方法均匀的涂刮于基层上，厚度1mm即可，刮涂非固化橡胶沥青防水涂料后3min内滚铺TPE自粘胶膜防水卷材，然后轻刮卷材表面，排出内部空气，使卷材与非固化橡胶沥青防水涂料牢固的粘接在一起。（5）、滚铺高分子交叉膜防水卷材：在非固化橡胶沥青防水涂料在基层上涂刷完成后，立即滚铺高分子交叉膜防水卷材，滚铺时轻刮卷材表面，排出内部空气，使卷材与液体橡胶牢固的粘接在一起。TPE自粘胶膜防水卷材搭接宽度为80mm，最窄处不得小于70mm
4、搭接边应用压轮滚压严密。（6）、铺贴耐穿刺防水卷材：高分子交叉膜防水卷材做好后，用热熔法铺贴耐穿刺防水卷材（7）、用无纺布做保护层卷材粘贴完毕，应即时用钢钉或膨胀螺钉对卷材进行固定，固定位置距卷材边沿10mm，间距500mm，且被卷材覆盖。（6）、细部节点处理。、穿墙管：穿墙管根应进行抹灰处理，并涂刷非固化橡胶沥青防水涂料，然后用高分子交叉膜防水卷材进行包裹，密封严密。每根穿墙管包管长度不小于250mm。、防水卷材密封收头：卷材收口用金属压条和钢钉固定，再用密封膏密封。卷材收口应高出室外地坪500 mm。注意事项：1、必须涂刷油性基层处理剂，且基层处理剂完全干燥后方能涂刮非固化液体橡胶防水涂
5、料。2、非固化橡胶沥青防水涂料熔化成液体状态和规定的热用温度时才能进行施工作业。3、刮涂非固化橡胶沥青防水涂料的同时滚铺高分子交叉膜防水卷材，注意卷材搭接边的粘接效果。4、卷材应进行机械固定，以防止卷材在施工期间脱落，固定钉应被卷材覆盖。5、预留翻遍部位的高分子交叉膜防水卷材卷材自粘层与自粘层用热熔法加热后粘接紧密。三、质量验收标准1、卷材搭接边应全部检查，所有搭接边应粘结牢固。2、卷材与与非固化橡胶沥青防水涂料粘接率90%。3、防水施工结束，不得出现卷材或非固化橡胶沥青防水涂料与基层开裂等现象。4. 高分子交叉膜防水卷材的搭接宽度为80mm。四、成品保护及安全注意事项1、防水工程施工应有防水作业成品的具体措施，作业人员不得边施工边随意破坏已完的各工序成品。工程竣工验收后，应有专人负责维护管理，严禁验收后凿孔、打洞、破坏防水层。2、卷材铺设完成直接暴露于阳光下三周以上的部位，应使用塑料布或其它物料进行覆盖保护。3、土建方回填土时，现场预留两名防水施工人员全场跟踪，一旦发现防水层破坏，即时进行修补。4、回填土应层层回填，层层夯实，严禁出现一次性倾填等现象，回填土禁止夹含建筑垃圾、石块、混凝土块等，一旦发现以上现象，施工人员应立即制止，并与土建方、监理方进行结合。北京占海防水装饰有限公司2021年4月2日
