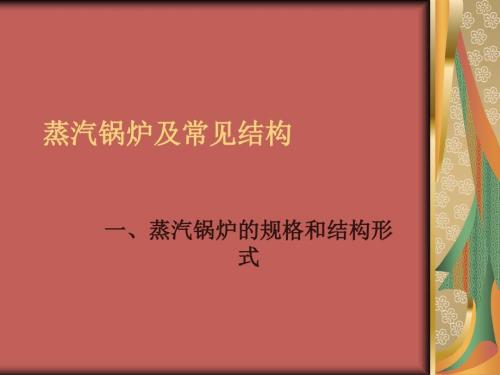

1、蒸汽锅炉及常见结构蒸汽锅炉及常见结构一、蒸汽锅炉的规格和结构形一、蒸汽锅炉的规格和结构形式式蒸汽锅炉的结构形式蒸汽锅炉的结构形式分为锅壳式锅炉和水管式锅炉两类。蒸发受热面主要布置在锅壳内的锅炉，叫锅壳式锅炉。水管锅炉也叫锅壳式锅炉。二、锅壳式锅炉二、锅壳式锅炉锅壳式锅炉有两种：一是立式锅壳锅炉(锅壳的纵向轴线垂直于地面的锅炉)；二是卧式锅壳锅炉(锅壳的纵向轴线平行于地面的锅炉)。前者主要有立式横水管锅炉、立式直水管锅炉、立式弯水管锅炉和立式横水管锅炉四种。后者主要有卧式内燃锅炉和卧式外燃锅炉两种。1立式锅壳锅炉立式锅壳锅炉(1)立式横水管锅炉结构这种锅炉从外表看好似一竖直的圆筒，其构造如图22
2、主要由锅壳、封头、炉胆、炉胆顶、横水管和冲天管等受压部件组成。燃烧方式有两种：一种是单层固定炉排，一种是双层固定炉排。锅炉的蒸发量一般小于0.5吨时(th)，额定工作压力小于0.4兆帕(MPa)。立式横水管锅炉的烟气流程是，燃煤在炉排上燃烧产生的高温烟气，沿炉胆上升，冲刷横水管、炉胆和冲天管，将热量传给锅水，然后从烟囱排出。立式横水管锅炉的水循环路线是，锅内靠近炉胆、炉胆顶、横水管和冲天管的水受热较大，含汽量多，比重小而向上流动；靠近锅壳的水不受热，含汽量少，比重大而向下流动。这样便形成水循环。立式横水管锅炉以下部分容易损坏：冲天管的汽水分界处易腐蚀。炉排面以上部分的炉胆钢板，在内部积有水垢
3、时易产生过热变形。锅壳下部钢板易受潮腐蚀。横水管内如结水垢，易产生过热鼓包。封头与冲天管连接处容易烧坏。预防冲天管汽水分界处腐蚀：预防冲天管汽水分界处腐蚀：可在冲天管内加装一生铁套管预防。生铁套管装入冲天管内的长度应伸至最低水位线以下；生铁套管的外径应比冲天管的内径至少小25毫米(mm)，以便于安装和抽换。横水管有三种作用：一是增加锅炉的受热面；二是有利于锅内的水循环；三是提高炉胆的承压强度。立式横水管锅炉的优点是：结构简单，操作维护方便；不用砖墙，占地面积小，易于搬运安装；水容量小，升火、停炉快。缺点是：受热面少，蒸发量小；排烟温度高，热效率低；炉膛水冷度大，只适用烧优质煤。立式直水管锅炉的
4、烟气流程：煤在炉胆内的炉排上燃烧，高温烟气通过炉胆顶部的喉管进入对流管束作横向冲刷放热，并绕过流管束旋转一周后，进入后部烟箱，然后从烟囱排出。立式直水管锅炉的水循环路线：炉胆和喉管周围的水受热上升，全部直水管的水也受热上升，仅中间的下降管受热少，水流下降。这样便形成水循环。立式直水管锅炉的优点：结构紧凑，水循环较好；上、下管板不易过热烧坏；直水管检修除垢方便，热效率较立式横水管锅炉高。缺点：炉胆的水冷度大，不适用烧劣质煤；下管板易积灰，如不及时清除，既影响传热又腐蚀钢板。立式弯水管锅炉的烟气流程：煤在炉胆内的炉排上燃烧，产生的高温烟气向内弯水管放热后，从喉管进入后烟箱，分左、右两路围绕锅内外弯水管壳各旋转半周，横向冲刷外弯水管，然后汇集于前烟箱经烟囱排出。立式弯水管锅炉的水循环路线：靠近炉胆和内、外弯水管里的锅水受热较强，比重小而向上流动；靠近锅壳的锅水受热较弱，比重大而向下流动。这样便形成了水循环。http:/
