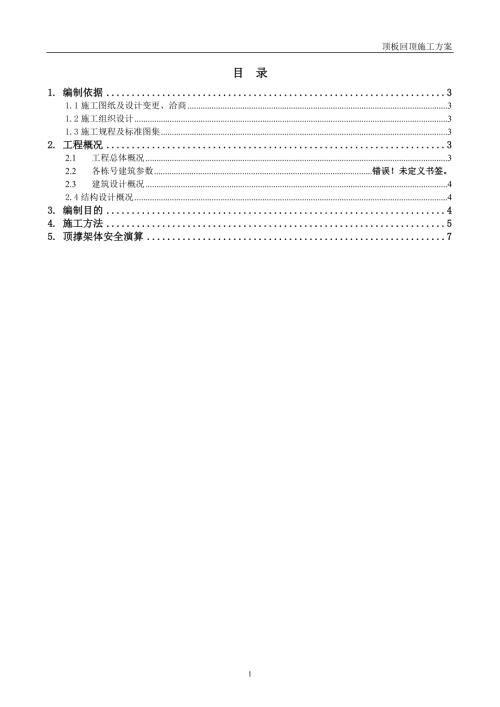

1、顶板回顶施工方案目 录1.编制依据31.1施工图纸及设计变更、洽商31.2施工组织设计31.3施工规程及标准图集32.工程概况32.1工程总体概况32.2各栋号建筑参数错误！未定义书签。2.3建筑设计概况42.4结构设计概况43.编制目的44.施工方法55.顶撑架体安全演算71. 编制依据1.1施工图纸及设计变更、洽商工程建筑、结构施工图纸及图纸会审记录、设计变更及工程洽商记录。1.2施工组织设计工程施工组织设计。1.3施工规程及标准图集序 号类 别规范、规程名称编 号1行业建筑施工扣件式钢管脚手架安全技术规范JGJl30-20112行业建筑施工高处作业安全技术规范JGJ80-913行业建筑施
2、工安全检查标准JGJ59-994行业建筑施工工具式脚手架安全技术规范JGJ202-20105行业建筑施工模板安全技术规范JGJ162-20086行业建筑地基基础施工质量验收规范GB50202-20027国家建筑结构荷载规范GB50009-20018地方模板支架安全选用技术规程DB11/T583-20089地方建筑工程施工安全操作规程DBJ01-62-200210地方建设工程监理规程DBJ01-41-200211地方建设工程安全监理规程DB11/382-200612地方建设工程施工现场安全资料管理规程DB11/383-200613法规建设工程安全生产管理条例国务院第393号令14地方关于进一步加
3、强建筑工程施工现场和安全生产管理标准化的通知桂建字2010第6号2. 工程概况2.1 工程总体概况序号项目内 容1工程名称2工程地点3建设规模建筑面积： 平方米；层数： 层；结构形式： ；基础形式：4工程类别5建设单位6设计单位7质量要求质量标准：合格。8工期要求计划开工日期： 年 月 日；计划竣工日期： 年 月日，总工期 日历天。2.2 建筑设计概况序号项目内容1建筑特征建筑类别：高层结构设计使用年限：50年耐火等级：地下一级，地上二级抗震设防烈度：8度防雷等级：二类防水等级：屋面II级，地下室I级结构类型：住宅楼为现浇钢筋混凝土剪力墙，地下车库为无梁楼盖，钢筋混凝土筏板基础使用性质：本工程
4、为纯住宅项目，首层至顶层为住宅，服务公寓地下室为自行车库、库房及配电用房。2建筑层高（m）住宅首层至顶层均为 m，服务公寓地下室为 m。3建筑高度（m）m（檐口）室内外高差m4正负零绝对标高m5外墙饰面服务公寓首层至二层主要部分为干挂石材（杂色毛石），二层以上外立面为外墙喷涂（米黄色），局部古典艺术线脚采用GRC预制构件干挂，干挂石材部分的线脚仍为石材线脚。服务公寓屋面为彩色水泥挂瓦坡形屋面，采用金属成品檐沟外排水。2.4结构设计概况序号项 目内 容1结构形式住宅主体结构形式现浇钢筋混凝土剪力墙结构基础结构形式筏板基础，商业裙房为独立基础车库结构形式板柱结构基础结构形式筏板基础3. 编制目的本
5、工程为减小混凝土收缩产生的附加应力，以及不避免不均匀沉降，按设计要求，在混凝土基础底板、挡土墙、梁、板相同位置均设置后浇带，带宽为800mm。本方案主要针对楼板后浇带两侧楼板混凝土拆模后，为保证混凝土不因混凝土自重等因素产生变形，为了避免楼板已经发生挠度变形，产生微小裂缝，对混凝土耐久性非常不利，根据现场实际情况，拟采用的楼板顶撑方式进行后浇带混凝土加固。4. 施工方法由于后浇带的留置，结构受力转变为悬臂梁板，因此在后浇带处需加设支撑，避免因结构受力的变化，造成梁板开裂。1、顶撑施工顺序梁底模板拆除梁底顶撑顶板模板拆除顶板顶撑2、顶撑施工为了保证结构受力要求，将梁板和后浇带模板支撑体系作为同一
6、体系。拆除此部分满堂支撑脚手架时，后浇带处支撑必须随时拆除随时回顶；在拆除和回顶过程中需要注意不能大面积拆模，一般一跨一跨循环进行，严禁梁、板同时拆除后再回顶。后浇带二次回顶支撑拆除前，后浇带混凝土以同条件的试块强度必须达到100%。后浇带端的梁、板回顶均采用扣件式钢管脚手架支撑，材料选用50100mm木枋通设在梁板底，支架系统采用483.0钢管搭设双排支撑架体，架体钢管顶端放置U型可调顶托，木方架设在U型可调顶托上，调节U型顶托，将木枋与梁底、板底顶撑牢固，U型可调顶托使用长度200mm。双排支撑架体纵向间距1500，横向间距1200，根据层高设二道水平杆，步距1500，下部200高处设一道
7、扫地杆。后浇带两侧双排架每隔四个纵距设连接杆一道。 搭设双排钢管架顶撑时，分别在后浇带两侧预留400mm支模空间；梁底位置另行搭设两根钢管顶撑，搭设横距与板底钢管相同。具体布置如下图：顶撑平面图顶撑剖面图5. 顶撑架体安全演算（一）、计算参数1、模板支撑架搭设高度负一层为3.95m。2、立杆的纵距 b=1.50m，立杆的横距 l=1.20m，立杆的步距负一层h1.50m。3、梁按最不利位置考虑，按后浇带设置平面图最长悬臂选取为5米，截面尺寸按最大截面考虑，尺寸为500mm1000mm。4、楼板厚度负一层为350mm。5、钢筋混凝土自重标准值按24KN/m3选取。6、活荷截按1KN选取。（二）结
8、构稳定性验算1、钢筋混凝土梁（1）荷载计算梁自重（按最长悬臂一半计算）：q10.515/22430KN活荷载：q2=1KN/m2 0.55/2=1.25KN 按荷载最大值梁考虑，轴心压力N30+1.2531.25KN（2）每根立杆的受压荷载为31.25/2=15.625 KN（3）立杆稳定性计算计算公式：公式设用钢管483钢管，A=424mm2受压荷载N15.625 KN长细比 =L/i钢管回转半径i=15.9 （经计算）=1500/15.9=94.34按105查表，得出轴心受压杆的稳定系数=0.626建筑施工手册1表5-18=10313/0.626424=69.85N/mm2205 N/mm
9、2 满足要求。2、钢筋混凝土楼板（1）荷载计算负一层板自重（按最长悬臂一半计算）：q1=1.50.355/22431.5KN活荷载：q3=1KN/m2 1.55/2=3.75KN 负一层楼板轴心压力N131.5+3.7535.25KN2、负一层每根立杆的受压荷载为35.25/2=17.625KN3、立杆稳定性计算计算公式：公式（1）设用钢管483钢管，A=424mm2受压荷载N117.625KN长细比 =L/i钢管回转半径i=15.9 （经计算）1=1500/15.9=94.34按194.34查表，得出轴心受压杆的稳定系数=0.626建筑施工手册1表5-181=17625/0.626424=119.38N/mm2205 N/mm2 满足要求。7
