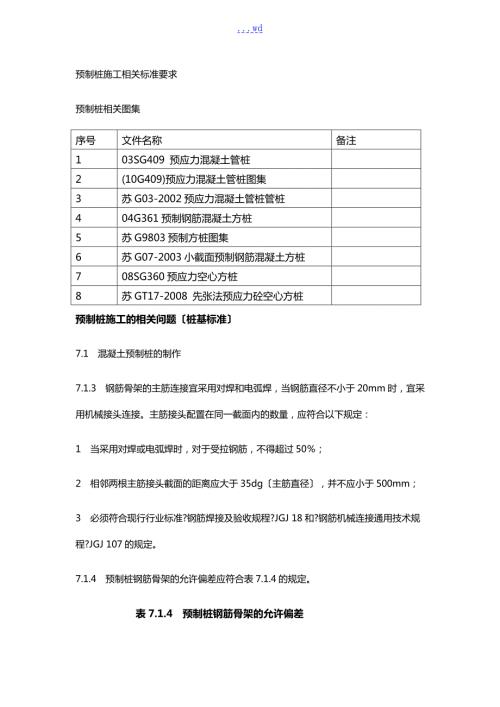

1、wd预制桩施工相关标准要求预制桩相关图集序号文件名称备注103SG409 预应力混凝土管桩2(10G409)预应力混凝土管桩图集3苏G03-2002预应力混凝土管桩管桩404G361预制钢筋混凝土方桩5苏G9803预制方桩图集6苏G07-2003小截面预制钢筋混凝土方桩708SG360预应力空心方桩 8苏GT17-2008 先张法预应力砼空心方桩预制桩施工的相关问题桩基标准7.1 混凝土预制桩的制作7.1.3 钢筋骨架的主筋连接宜采用对焊和电弧焊，当钢筋直径不小于20mm时，宜采用机械接头连接。主筋接头配置在同一截面内的数量，应符合以下规定：1 当采用对焊或电弧焊时，对于受拉钢筋，不得超过5
2、0；2 相邻两根主筋接头截面的距离应大于35dg主筋直径，并不应小于500mm；3 必须符合现行行业标准?钢筋焊接及验收规程?JGJ 18和?钢筋机械连接通用技术规程?JGJ 107的规定。7.1.4 预制桩钢筋骨架的允许偏差应符合表7.1.4的规定。表7.1.4 预制桩钢筋骨架的允许偏差 项 目允许偏差mm主筋间距5桩尖中心线10箍筋间距或螺旋筋的螺距20吊环沿纵轴线方向20吊环沿垂直于纵轴线方向20吊环露出桩外表的高度10主筋距桩顶距离5桩顶钢筋网片位置10多节桩桩顶预埋件位置37.1.5 确定桩的单节长度时应符合以下规定：1 满足桩架的有效高度、制作场地条件、运输与装卸能力；2 防止在桩
3、尖接近或处于硬持力层中时接桩。7.1.8 锤击预制桩，应在强度与龄期均到达要求后，方可锤击。7.1.10 混凝土预制桩的外表应平整、密实，制作允许偏差应符合表7.1.10的规定。表7.1.10混凝土预制桩制作允许偏差mm 桩 型项 目允许偏差mm钢筋混凝土实心桩横截面边长5桩顶对角线之差5保护层厚度5桩身弯曲矢高不大于1桩长且不大于20桩尖偏心10桩端面倾斜0.005桩节长度20钢筋混凝土管桩直径5长度0.5%L管壁厚度-5保护层厚度+10，-5桩身弯曲度矢高L/1000桩尖偏心10桩头板平整度2桩头板偏心27.1.11 本标准未作规定的预应力混凝土桩的其他要求及离心混凝土强度等级评定方法，应
4、符合国家现行标准?先张法预应力混凝土管桩?GB/T 13476、?先张法预应力混凝土薄壁管桩?JC 888和?预应力混凝土空心方桩?JG 197的规定。7.2 混凝土预制桩的起吊、运输和堆放7.2.1混凝土实心桩的吊运应符合以下规定：1 混凝土设计强度到达70%及以上方可起吊，到达100%方可运输；2 桩起吊时应采取相应措施，保证安全平稳，保护桩身质量；3 水平运输时，应做到桩身平稳放置，严禁在场地上直接拖拉桩体。7.2.2预应力混凝土空心桩的吊运应符合以下规定：1 出厂前应作出厂检查，其规格、批号、制作日期应符合所属的验收批号内容；2 在吊运过程中应轻吊轻放，防止剧烈碰撞；3 单节桩可采用专
5、用吊钩勾住桩两端内壁直接进展水平起吊；4 运至施工现场时应进展检查验收，严禁使用质量不合格及在吊运过程中产生裂缝的桩。7.2.3预应力混凝土空心桩的堆放应符合以下规定：3 当场地条件许可时，宜单层堆放；当叠层堆放时，外径为500600的桩不宜超过4层，外径为300400的桩不宜超过5层；4 叠层堆放桩时，应在垂直于桩长度方向的地面上设置2道垫木，垫木应分别位于距桩端0.2倍桩长处；底层最外缘的桩应在垫木处用木楔塞紧；7.2.4 取桩应符合以下规定：1 当桩叠层堆放超过2层时，应采用吊机取桩，严禁拖拉取桩；2 三点支撑自行式打桩机不应拖拉取桩。7.3 混凝土预制桩的接桩7.3.1桩的连接可采用焊
6、接、法兰连接或机械快速连接螺纹式、啮合式。 7.4 锤击沉桩7.4.3 桩打入时应符合以下规定：1 桩帽或送桩帽与桩周围的间隙应为510mm；2 锤与桩帽、桩帽与桩之间应加设硬木、麻袋、草垫等弹性衬垫；3 桩锤、桩帽或送桩帽应和桩身在同一中心线上；4 桩插入时的垂直度偏差不得超过0.5。7.4.4打桩顺序要求应符合以下规定：1 对于密集桩群，自中间向两个方向或四周对称施打；2 当一侧毗邻建筑物时，由毗邻建筑物处向另一方向施打；3 根据根基的设计标高，宜先深后浅；1 根据桩的规格，宜先大后小，先长后短。7.4.5打入桩预制混凝土方桩、预应力混凝土空心桩、钢桩的桩位偏差，应符合表7.4.5的规定。
7、斜桩倾斜度的偏差不得大于倾斜角正切值的15倾斜角系桩的纵向中心线与铅垂线间夹角。表7.4.5 打入桩桩位的允许偏差(mm)项 目允许偏差带有根基梁的桩：1垂直根基梁的中心线2沿根基梁的中心线100+0.01H150+0.01H桩数为13根桩基中的桩100桩数为416根桩基中的桩1/2桩径或边长桩数大于16根桩基中的桩：1最外边的桩2中间桩1/3桩径或边长1/2桩径或边长注：H为施工现场地面标高与桩顶设计标高的距离。7.4.6桩终止锤击的控制应符合以下规定：1 当桩端位于一般土层时，应以控制桩端设计标高为主，贯入度为辅；2 桩端到达坚硬、硬塑的黏性土、中密以上粉土、砂土、碎石类土及风化岩时，应以
8、贯入度控制为主，桩端标高为辅；3 贯入度已到达设计要求而桩端标高未到达时，应继续锤击3阵，并按每阵10击的贯入度不应大于设计规定的数值确认，必要时,施工控制贯入度应通过试验确定。7.4.7当遇到贯入度剧变，桩身突然发生倾斜、位移或有严重回弹、桩顶或桩身出现严重裂缝、破碎等情况时，应暂停打桩，并分析原因，采取相应措施。7.4.9 施打大面积密集桩群时，可采取以下辅助措施： 1 对预钻孔沉桩，预钻孔孔径可比桩径或方桩对角线小50100mm，深度可根据桩距和土的密实度、渗透性确定，宜为桩长的1/31/2；施工时应随钻随打；桩架宜具备钻孔锤击双重性能；2 应设置袋装砂井或塑料排水板。袋装砂井直径宜为7
9、080mm，间距宜为1.01.5m，深度宜为1012m；塑料排水板的深度、间距与袋装砂井一样；3 应设置隔离板桩或地下连续墙；4 可开挖地面防震沟，并可与其他措施结合使用。防震沟沟宽可取0.50.8m，深度按土质情况决定；5 应限制打桩速率；6 沉桩完毕后，宜普遍实施一次复打；7 沉桩过程中应加强邻近建筑物、地下管线等的观测、监护。7.4.10 预应力混凝土管桩的总锤击数及最后1.0m沉桩锤击数应根据当地工程经历确定。7.4.11 锤击沉桩送桩应符合以下规定：1 送桩深度不宜大于2.0m；2 当桩顶打至接近地面需要送桩时，应测出桩的垂直度并检查桩顶质量，合格后应及时送桩； 3 送桩的最后贯入度
10、应参考一样条件下不送桩时的最后贯入度并修正；4 送桩后遗留的桩孔应立即回填或覆盖。5 当送桩深度超过2.0m且不大于6.0m时，打桩机应为三点支撑履带自行式或步履式柴油打桩机；桩帽和桩锤之间应用竖纹硬木或盘圆层叠的钢丝绳作“锤垫，其厚度宜取150200mm。7.4.12 送桩器及衬垫设置应符合以下规定：1 送桩器宜做成圆筒形，并应有足够的强度、刚度和耐打性。送桩器长度应满足送桩深度的要求，弯曲度不得大于1/1000；2 送桩器上下两端面应平整，且与送桩器中心轴线相垂直；3 送桩器下端面应开孔，使空心桩内腔与外界连通；4 送桩器应与桩匹配。套筒式送桩器下端的套筒深度宜取250350mm，套管内径
11、应比桩外径大2030mm，插销式送桩器下端的插销长度宜取200300mm，杆销外径应比(管)桩内径小2030mm。对于腔内存有余浆的管桩，不宜采用插销式送桩器；5 送桩作业时，送桩器与桩头之间应设置12层麻袋或硬纸板等衬垫。内填弹性衬垫压实后的厚度不宜小于60mm。7.4.13 施工现场应配备桩身垂直度观测仪器长条水准尺或经纬仪和观测人员，随时量测桩身的垂直度。7.5 静压沉桩7.5.1 采用静压沉桩时，场地地基承载力不应小于压桩机接地压强的1.2倍，且场地应平整。7.5.4 压桩机的每件配重必须用量具核实，并将其质量标记在该件配重的外露外表；液压式压桩机的最大压桩力应取压桩机的机架重量和配重
12、之和乘以0.9。7.5.7 最大压桩力不得小于设计的单桩竖向极限承载力标准值，必要时可由现场试验确定。7.5.8 静力压桩施工的质量控制应符合以下规定：1 第一节桩下压时垂直度偏差不应大于0.5；2 宜将每根桩一次性连续压到底，且最后一节有效桩长不宜小于5m；3 抱压力不应大于桩身允许侧向压力的1.1倍。7.5.9 终压条件应符合以下规定：1 应根据现场试压桩的试验结果确定终压力标准；2 终压连续复压次数应根据桩长及地质条件等因素确定。对于入土深度大于或等于8m的桩，复压次数可为23次；对于入土深度小于8m的桩，复压次数可为35次；3 稳压压桩力不得小于终压力，稳定压桩的时间宜为510s。7.
13、5.10 压桩顺序宜根据场地工程地质条件确定，并应符合以下规定：1 对于场地地层中局部含砂、碎石、卵石时，宜先对该区域进展压桩；2 当持力层埋深或桩的入土深度差异较大时，宜先施压长桩后施压短桩。7.5.11 压桩过程中应测量桩身的垂直度。当桩身垂直度偏差大于1的时，应找出原因并设法纠正；当桩尖进入较硬土层后，严禁用移动机架等方法强行纠偏。7.5.12 出现以下情况之一时，应暂停压桩作业，并分析原因，采用相应措施：1 压力表读数显示情况与勘察报告中的土层性质明显不符；2 桩难以穿越具有软弱下卧层的硬夹层；3 实际桩长与设计桩长相差较大；4 出现异常响声;压桩机械工作状态出现异常；5 桩身出现纵向
14、裂缝和桩头混凝土出现剥落等异常现象；6 夹持机构打滑；7 压桩机下陷。7.5.13 静压送桩的质量控制应符合以下规定：1 测量桩的垂直度并检查桩头质量，合格前方可送桩，压、送作业应连续进展；2 送桩应采用专制钢质送桩器，不得将工程桩用作送桩器；3 当场地上多数桩的有效桩长L小于或等于15m或桩端持力层为风化软质岩，可能需要复压时，送桩深度不宜超过1.5m；4 除满足本条上述3款规定外，当桩的垂直度偏差小于1%，且桩的有效桩长大于15m时，静压桩送桩深度不宜超过8m；5 送桩的最大压桩力不宜超过桩身允许抱压压桩力的1.1倍。7.5.14 引孔压桩法质量控制应符合以下规定：1 引孔宜采用螺旋钻干作
15、业法；引孔的垂直度偏差不宜大于0.5%；2 引孔作业和压桩作业应连续进展，间隔时间不宜大于12h;在软土地基中不宜大于3h；3 引孔中有积水时，宜采用开口型桩尖。7.5.15 当桩较密集，或地基为饱和淤泥、淤泥质土及黏性土时，应设置塑料排水板、袋装砂井消减超孔压或采取引孔等措施，并可按本标准第7.4.8条执行。在压桩施工过程中应对总桩数10%的桩设置上涌和水平偏位观测点，定时检测桩的上浮量及桩顶水平偏位值，假设上涌和偏位值较大，应采取复压等措施。7.5.16 对预制混凝土方桩、预应力混凝土空心桩、钢桩等压入桩的桩位偏差，应符合本标准表7.4.5的规定。三、桩基工程质量检查和验收9.1 一般规定
16、9.1.1 桩基工程应进展桩位、桩长、桩径、桩身质量和单桩承载力的检验。9.1.2 桩基工程的检验按时间顺序可分为三个阶段：施工前检验、施工检验和施工后检验。9.1.3 对砂、石子、水泥、钢材等桩体原材料质量的检验工程和方法应符合国家现行有关标准的规定。9.2施工前检验9.2.1 施工前应严格对桩位进展检验。9.2.2预制桩混凝土预制桩、钢桩施工前应进展以下检验：1 成品桩应按选定的标准图或设计图制作，现场应对其外观质量及桩身混凝土强度进展检验；2 应对接桩用焊条、压桩用压力表等材料和设备进展检验。9.3 施工检验9.3.1 预制桩混凝土预制桩、钢桩施工过程中应进展以下检验:1 打入静压深度、
17、停锤标准、静压终止压力值及桩身架垂直度检查；2 接桩质量、接桩间歇时间及桩顶完整状况；3 每米进尺锤击数、最后1.0m锤击数、总锤击数、最后三阵贯入度及桩尖标高等。9.4施工后检验9.4.1 根据不同桩型应按本标准表6.2.4及表7.4.5规定检查成桩桩位偏差。9.4.2 工程桩应进展承载力和桩身质量检验。9.4.3 有以下情况之一的桩基工程，应采用静荷载试验对工程桩单桩竖向承载力进展检测，检测数量应根据桩基设计等级、本工程施工前取得试验数据的可靠性因素，可按现行行业标准?建筑基桩检测技术标准?JGJ 106确定：1 工程施工前已进展单桩静载试验，但施工过程变更了工艺参数或施工质量出现异常时；
18、2 施工前工程未按本标准第5.3.1条规定进展单桩静载试验的工程；3 地质条件复杂、桩的施工质量可靠性低；4 采用新桩型或新工艺。9.4.4 有以下情况之一的桩基工程，可采用高应变动测法对工程桩单桩竖向承载力进展检测：1 除本标准第9.4.3条规定条件外的桩基；2 设计等级为甲、乙级的建筑桩基静载试验检测的辅助检测。9.4.5 桩身质量除对预留混凝土试件进展强度等级检验外，尚应进展现场检测。检测方法可采用可靠的动测法，对于大直径桩还可采取钻芯法、声波透射法；检测数量可根据现行行业标准?建筑基桩检测技术标准?JGJ 106确定。9.4.6 对专用抗拔桩和对水平承载力有特殊要求的桩基工程，应进展单
19、桩抗拔静载试验和水平静载试验检测。9.5 基桩工程验收资料9.5.1 当桩顶设计标高与施工场地标高相近时，基桩的验收应待基桩施工完毕后进展；当桩顶设计标上下于施工场地标高时，应待开挖到设计标高后进展验收。9.5.2 基桩验收应包括以下资料：1 岩土工程勘察报告、桩基施工图、图纸会审纪要、设计变更单及材料代用通知单等；2 经审定的施工组织设计、施工方案及执行中的变更单；3 桩位测量放线图，包括工程桩位线复核签证单；4 原材料的质量合格和质量鉴定书；5 半成品如预制桩、钢桩等产品的合格证；6 施工记录及隐蔽工程验收文件；7 成桩质量检查报告；8 单桩承载力检测报告；9 基坑挖至设计标高的基桩竣工平
20、面图及桩顶标高图；10 其他必须提供的文件和记录。一、 预制桩施工的有关规定江苏省管桩根基技术规程1、混凝土预制桩的起吊、运输和堆放五、二氧气体保护焊二氧化碳气体保护焊工艺规程JB/T 918619993.1.4 焊丝伸出长度 electrode extension焊接过程中焊丝伸出导电嘴的长度LS，如图1所示。1焊丝；2导电嘴；3母材；LS焊丝伸出长度；L导电嘴至母材间的距离图1 焊丝伸出长度附 录 提示的附录焊接工艺参数的选择指南为保证焊接质量，应合理选择二氧化碳气体保护焊焊接工艺参数。A1 焊丝直径一般情况下，可根据表A1选用焊丝。表A1 焊丝直径范围mm母 材 厚 度44焊 丝 直 径
21、0.51.21.01.6A2 焊丝伸出长度A2.1 焊丝伸出长度与焊丝直径、焊接电流及焊接电压有关。A2.2 焊接过程中，导电嘴到母材间的距离一般为焊丝直径的1015倍。A3 焊接电流A3.1 在保证母材焊透又不致烧穿的原那么下，应根据母材厚度、接头形式以及焊丝直径正确选用焊接电流。A3.2 各种直径的焊丝常用的焊接电流范围见表A2。表A2 焊接电流范围焊丝直径mm0.50.60.81.01.21.6焊接电流A30704990501207018090350150500A3.3 立焊、仰焊时，以及对接接头横焊焊缝外表焊道的施焊，当所用焊丝直径大于或等于1.0 mm时，应选用较小的焊接电流，见表A
22、3。表A3 立、仰焊时焊接电流的范围焊 丝 直 径mm1.01.2焊 接 电 流A7012090150A4 电弧电压A4.1 电弧电压必须与焊接电流合理的匹配。不同直径的焊丝常用电流与相应电弧电压的匹配关系，见图A1。abcdS焊丝直径图A1 电弧电压与焊接电流的关系A4.2 提高电弧电压，可以显著增大焊缝宽度。A5 焊接速度A5.1 半自动焊时，焊接速度一般不超过30 m/h；自动焊时，焊接速度不超过90 m/h。A5.2 焊接速度应能满足不同种类钢材对焊接线能量的要求。A6 气体流量A6.1 当焊丝直径小于或等于1.2 mm时，气体流量一般为615 L/min；焊丝直径大于1.2 mm时，气体流量应取1525 L/min。A6.2 焊接电流越大，焊接速度越高。在室外焊接以及仰焊时，应采用较大的气体流量。
