    预埋件计算书.doc

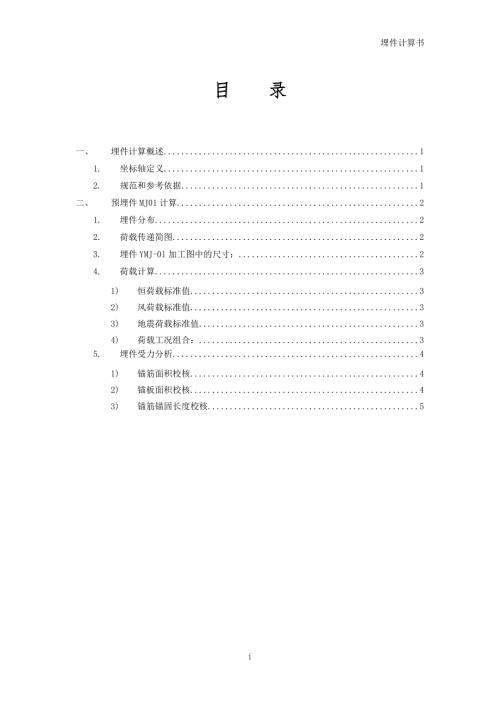

    1、埋件计算书目 录一、埋件计算概述11.坐标轴定义12.规范和参考依据1二、预埋件MJ01计算21.埋件分布22.荷载传递简图23.埋件YMJ-01加工图中的尺寸:24.荷载计算31)恒荷载标准值32)风荷载标准值33)地震荷载标准值34)荷载工况组合:35.埋件受力分析41)锚筋面积校核42)锚板面积校核43)锚筋锚固长度校核5i一、 埋件计算概述1. 坐标轴定义 对于位于土建梁侧的埋件:埋板的法向方向为Y轴;埋板平面内沿重力方向为Z轴;埋板平面内沿土建梁轴向方向为X轴;Z轴方向的荷载对埋件产生的效应为拉压力,记为N ;X轴和Y轴方向的荷载对埋件产生的效应为竖向剪力,记为Vx和Vy ,同理弯矩

    2、记为Mx和My 。2. 规范和参考依据 建筑结构可靠度设计统一标准GB50068-2001建筑结构荷载规范GB50009-2012建筑抗震设计规范GB50011-2010钢结构设计规范GB50017-2003玻璃幕墙工程技术规范JGJ102-2003金属、石材幕墙工程技术规范JGJ133-2001混凝土结构后锚固技术规程JGJ145-2004建筑结构静力计算手册第二版二、 预埋件MJ01计算1. 埋件分布编号为MJ01类型的埋件在本工程中标高17.8m的位置。2. 荷载传递简图 3. 埋件YMJ-01加工图中的尺寸:YMJ-01 尺寸图4. 荷载计算1) 恒荷载标准值Gk2tgs 石材的重力密

    3、度,取值为:25.6 KN/m3 t产生重力荷载的玻璃的有效厚度,此处取0.018 m gs连接附件等的重量,保守按照11 Kg/m2取值为:0.11 KN/m2 Gk280.0300.110.95 KN/m22) 风荷载标准值 根据建筑结构荷载规范中的风荷载标准值计算方法得出的风荷载标准值Wk1为:Wk1W0s1zgz W0基本风压取为,上海50年,取值为0.55 KN/m2 s1局部风压体形系数,此处按照最不利取值为(1.40.2)1.6z风压高度系数,地面粗造度为B类,埋件使用部位标高17.8m,取值为1.19gz阵风系数,地面粗造度为B类,埋件使用部位标高17.8m,取值为1.63Wk

    4、10.551.61.191.631.707 KN/m2,3) 地震荷载标准值 EkGkmaxE max地震影响系数放大值,抗震设防烈度为7度,水平地震影响系数取0.08 E动力放大系数,取:5.0 Ek0.950.085.00.380KN/m2 4) 荷载工况组合:工况1 :1.2Gk1.41.0Wk1.30.5Ek水平荷载 PAh1.41.0Wk1.30.5Ek2.637 KN/m2 竖向荷载PAv1.2Gk1.140 KN/m2竖框承受的最不利受荷载面积Am1.22.252.700 m2 所以竖框对埋件产生的最大支反力如下:水平荷载:RFyPAhAm2.6372.707.120 KN竖向荷

    5、载:RFzPAvAm1.1402.7003.078 KN最大弯矩:MRFzL3.0780.2750.846 KN.M注:立柱左右1200mm,跨度为1/2层高2250mm,转接件到埋件距离L=275mm5. 埋件受力分析竖框简支梁力学模型图1) 锚筋面积校核埋件按承受法向拉力、剪力及弯矩计算。依据附录、式计算所需锚筋面积为: =82.4 =130.6锚筋面积满足要求。2) 锚板面积校核混凝土强度等级为C30 混凝土轴心抗压强度设计值:按混凝土结构设计规范表4.1.4-1锚板面积 =60000=429000 N锚板尺寸满足要求。 3) 锚筋锚固长度校核(1)、当计算中充分利用锚筋的抗拉强度时,其

    6、锚固长度应按下式计算:抗震设计的幕墙,钢筋锚固长度应按上述公式计算值的1.1倍采用。按玻璃幕墙工程技术规范附录混凝土强度等级为C30 混凝土轴心抗拉强度设计值:按混凝土结构设计规范表4.1.4-2锚筋的外形系数:按玻璃幕墙工程技术规范附录抗震设计的幕墙12锚筋的锚固长度:387.7mm(2)、当锚筋的拉应力设计值小于钢筋的抗拉强度设计值时,其锚固长度可适当减小但不应小于15倍锚固钢筋直径。按玻璃幕墙工程技术规范附录锚筋承受的拉力设计值:3536.67 N单根12锚筋截面积: 113.04单根锚筋承受的拉应力设计值为: 31.287 因31.287 ,故锚固长度可减小。锚筋实际长度:=0.6L mm15d=1512=180 mm,取200mm。- 6 -
