1、14106机舱轮毂风机基础辅助吊车主吊机械塔筒进入通道警卫室工具室40叶片叶片叶片路13图 一工具室40轮毂41第一节塔筒9.513152风第三节塔筒机舱14第二节塔筒30图二辅吊机械施工场地950主吊机械活动区域履带吊40.5叶现场警卫室12片轮毂主吊机械活动区域机 舱13塔筒运输车进入场地辅助汽车吊40现场警卫室主吊机械109.0155安装单位工具室风机基础1040.5片叶履带吊图 三 4050辅助吊车辅助吊车主吊机械已经组合叶轮风机基础叶片支点叶片支点4030图四叶片支点40m履带吊组合场地塔筒存放处叶片存放处45m11m120m6（含路肩）35m运输车辆要求转弯半径如通讯线路高度不够，

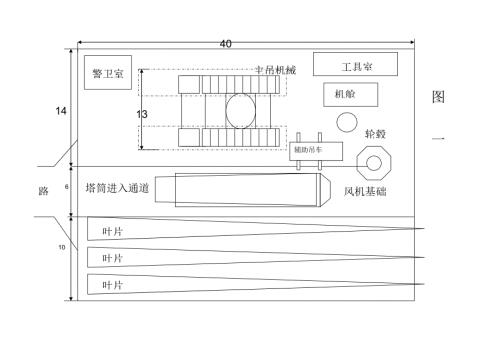

2、需要拆除或下落5 风机间运输道路说明：（1）、图一场地：40m30m；图二场地：40m50m；图三场地：40m40m。所有场地以轮毂组合位置为中心半径60m内不得有高出1m的悬崖、断面等。（2）、图二场地可以存放包括塔筒在内所有的设备和机械，满足叶片和轮毂组合要求，每组合一片叶片在下面加支点。（3）、图三场地可存放不含塔筒的所有设备和机械，基本能满足叶片和轮毂组合要求，每组合一片叶片在下面加支点。（4）、图一场地能满足存放不含塔筒的设备和机械，但不能满足叶片和轮毂组合要求，每组合一片叶片需要用辅助吊车吊着叶片。（5）、使用履带吊的吊装场地要根据实际情况增加吊装组装场地约10m100m；使用汽车吊的吊装场地要增加10m60m的组装场地。（6）、图四表示在上述三种场地情况下，组合叶片和轮毂时各场地的使用辅助吊车情况。（7）、上述三种场地比较，图一表示的场地比其他两种场地多需要一台50t级别的起重机械。（8）、场地技术要求：1、所有场地平整后使用压路机轧实，能满足设备运输车辆进入.地面承压能力在5kg/cm。、场地内所有的坑、临沟面必须轧实，场地临沟（坑）安全距离为沟（坑）深度的1.5倍。、场地平整度误差在20cm内，主吊机械活动范围不得超过10cm。4、整个场地内不得积水，满足排水要求；不得出现明显的淤泥情况。
