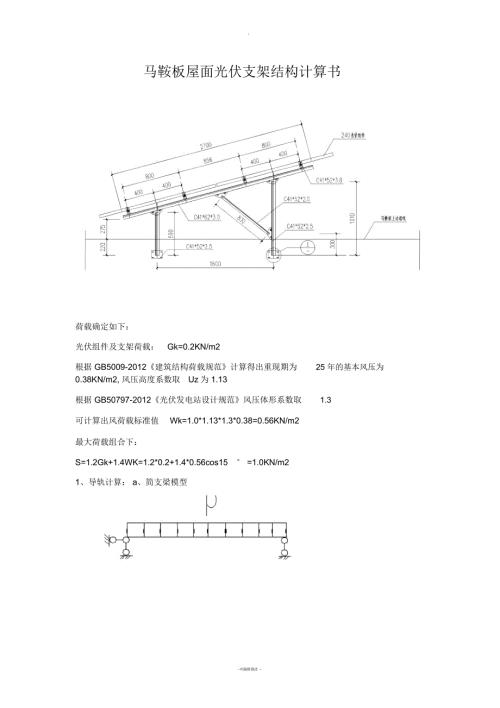

1、马鞍板屋面光伏支架结构计算书荷载确定如下：光伏组件及支架荷载：Gk=0.2KN/m2根据 GB5009-2012建筑结构荷载规范计算得出重现期为25 年的基本风压为0.38KN/m2, 风压高度系数取Uz为 1.13根据 GB50797-2012光伏发电站设计规范风压体形系数取1.3可计算出风荷载标准值Wk=1.0*1.13*1.3*0.38=0.56KN/m2最大荷载组合下：S=1.2Gk+1.4WK=1.2*0.2+1.4*0.56cos15 =1.0KN/m21、导轨计算： a、简支梁模型-可编辑修改 -。b、连续梁模型：共 4 根导轨，每条导轨所受的作用力为q=S*2L/4=1.0*
2、2*1.64/4=0.84KN/m导轨最大控制弯矩为M=0.95KN m通过软件计算， C41*52*3.0 ，对 x 轴的惯性矩为Ix=158280 mm4y1=23.2，y2=28.8 max1=M*y1/Ix=0.95*10E6*23.2/158280=139N/mm2 max2= M*y2/Ix=0.95*10E6*28.8/158280=173/mm2导轨内力经过计算最大应力201N/mm2满足规范所规定Q235钢最大抗弯强度215N/mm2设计值2、斜梁计算：-可编辑修改 -。导轨传给斜梁的控制集中力Fk=ql/2=3.15KN,斜梁及立柱弯矩图如下：斜梁最大控制弯矩：1.32KN
3、m斜梁采用 C41*62*3.0 ， Ix=248253 mm4， y1=28.0 ， y2=34.0 max1=M*y1/Ix=1.32*10E6*28.0/248253 =149N/mm2215 N/mm2 max2= M*y2/Ix=1.32*10E6*34.0/248253 =180N/mm2215 N/mm2经计算满足应力满足要求3、立柱计算：立柱轴力图：-可编辑修改 -。立柱为压弯构件，前立柱轴力为 4.43KN，柱端弯矩 0.55 KN m；后立柱为 5.41KN，柱端弯矩 0.11KNm立柱采用 C41*52*2.5 ， C41*52*2.5 ，对 x 轴的惯性矩为 Ix=124285mm4 y1=25.75 ，y2=26.25,A= max前=N/A+My/I=4.43*10E3/378+0.55*10E6*26.25/1242852=127 N/mm2215 N/mm2 max后=N/A+My/I=5.41*10E3/378+0.11*10E6*26.25/1242852=38 N/mm2215 N/mm2满足要求-可编辑修改 -。欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求-可编辑修改 -
