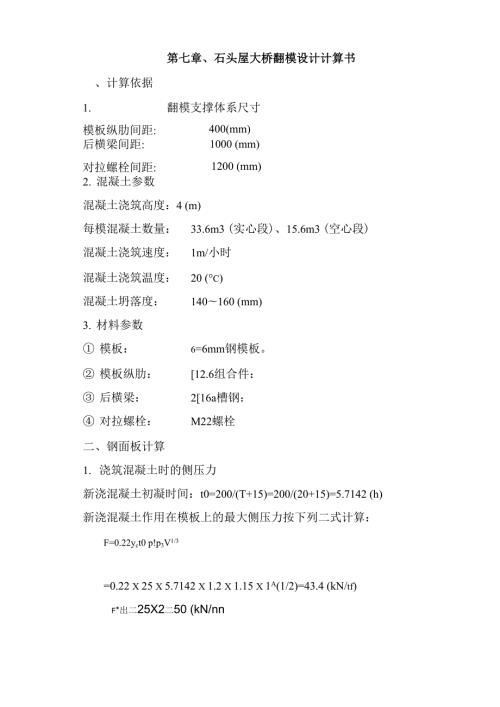

1、第七章、石头屋大桥翻模设计计算书、计算依据1. 翻模支撑体系尺寸模板纵肋间距:400(mm)1000 (mm)后横梁间距:对拉螺栓间距:1200 (mm)2. 混凝土参数混凝土浇筑高度：4 (m)每模混凝土数量：33.6m3 (实心段)、15.6m3 (空心段)混凝土浇筑速度：1m/小时混凝土浇筑温度：20 (C)混凝土坍落度：140160 (mm)3. 材料参数 模板：6=6mm钢模板。 模板纵肋：12.6组合件： 后横梁：216a槽钢： 对拉螺栓：M22螺栓二、钢面板计算1. 浇筑混凝土时的侧压力新浇混凝土初凝时间：t0=200/(T+15)=200/(20+15)=5.7142 (h)新
2、浇混凝土作用在模板上的最大侧压力按下列二式计算：F=0.22yct0 p!p3V1/3=0.22 X 25 X 5.7142 X 1.2 X 1.15 X 1A(1/2)=43.4 (kN/tf)f*出二25X2二50 (kN/nn取其中的较小值：F=43.4(kN/mA2)F 设=1.2 X 0.85 X新浇混凝土对模板产生的侧压力荷载设计值:43.4=44.3(kN/tf)混凝土振捣对模板产生的侧压力荷载设计值：F2=1.4 X 0.85 X4=4.76(kN/tf)故最终新浇混凝土对模板产生的侧压力荷载设计值F=49.06(kN/tf)有效压头高度为：h=49.06/25=1.96m2.
3、 面板计算取1m宽面板受力模型如下图所示q上图中，q=49.06(kN/m)强度检算经计算 M=0.79KN.m小琳g=2的炒(满足强度要求)挠度检算(挠度检算按四边固定板进行检算)M才 0.0023x49.06x103 x 0.25+ v = = = U. 1 屁林挠度： 乌21*林血-玲询-心）切二二二竺=0 5院脱挠度允许值：丸，故挠度满足要求。三、模板纵肋计算1.强度计算模板纵肋受力按均布力考虑，如下图所示，纵肋间距400mm,q=49.06X0.4=19.6KN，受力模型如下:检算结果如下:跨号侧向稳定抗弯强度抗剪强度安全状态1100.000100.00092.312安全212.49
4、114.09711.871安全313.33314.09711.871安全满足受力要求。较大的支座反力为：12.8KN2. 挠度计算悬臂部分挠度19.6x103x0.448x2.1x10l1; 391x10按悬臂端0.4m为最不利位置进行检算=0.Q8洒祖 v=詈? = 1,2落浏J芮足要求）跨中部分挠度罗) 19.6xl03xl4 x(5- 24x0.43)一 1000 六-:=厂 :% = U.U mm 2= I v I =品欢3847.3S4x2.1xlO11x 3910000 乂 1口土500 I四、后横梁计算1、4m长面板处后横梁，受力模型如下:ql400X10q2 q2 q2 q2
5、q2 q2 q2 q2 q2一涮.I1M1200ql讹二 6,4KWmq2=12.8KN/ni经检算，后横梁满足受力要求，结果如下：跨号侧向稳定抗弯强度抗剪强度安全状态124.18725.39734.410安全211.38911.95811.342安全311.38911.95811.470安全411.38911.95811.342安全529.02530.47634.410安全上模型中，最大支座反力为38.6KN2、3.15m长面板处后横梁3150175一2800_1175r1q11111F1r慕 T.叽J一1200-K疽-1M0-,375 .q二12.8KN/m跨号 侧向稳定抗弯强度抗剪强度安全状态117.15718.01515.582安全211.16011.71810.719安全311.18811.74710.506安全420.73221.76917.205安全上模型中，最大支座反力为42KN五、对拉螺栓采用M22对拉螺栓，M22螺栓容许拉力47.9(kN)后横梁支座反力即为拉杆受力：Fmax=42KNV47.9KN (满足受力要 求)。六、翻模图纸：如下#基择ff iMMMMKiQWKRNI-W
