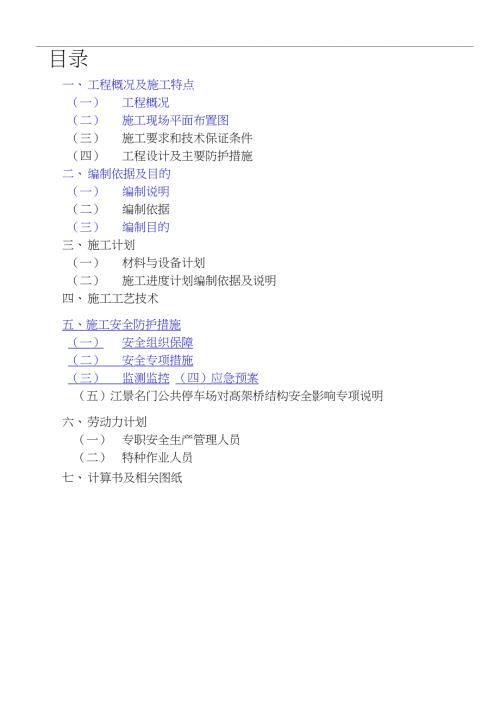

1、目录一、工程概况及施工特点（一）工程概况（二）施工现场平面布置图（三）施工要求和技术保证条件（四）工程设计及主要防护措施二、编制依据及目的（一）编制说明（二）编制依据（三）编制目的三、施工计划（一）材料与设备计划（二）施工进度计划编制依据及说明四、施工工艺技术五、施工安全防护措施（一）安全组织保障（二）安全专项措施（三）监测监控 （四）应急预案（五）江景名门公共停车场对髙架桥结构安全影响专项说明六、劳动力计划（一）专职安全生产管理人员（二）特种作业人员七、计算书及相关图纸一、工程概况及施工特点（一）工程概况工程名称：江景名门公共停车场工程地点：涪陵区荔枝办事处黎海路通江路交叉口建设单位：重庆市
2、荣庭房地产开发有限责任公司勘测单位：重庆大恒建筑设计有限公司设计单位：重庆大恒建筑设计有限公司监理单位：重庆华大建筑工程监理公司施工单位：重庆坤和建筑工程有限公司拟建建筑物建筑而积7164. 57m2,为四层地下车库，采用框架结构+无梁空心 楼盖的结构形式，车库基础为桩基础。该高架桥位于木项目的东南侧，拟建建筑物共有四层，一部分位于该高架桥 脚下，高架桥外有连接车库的车道；场地东高西低，最大高差约20米，场地为 一边弧形的建设用地，东西最宽处约60米，南北场约155米。（二）施工平面布置根据设计施工图纸及现场实际情况，在拟建场地周边设置施工围墙及施工大 门，以及必备的材料堆场、木工加工场、钢筋
3、加工场、工具房、临时办公室、卫 生间、临时用水、临时用电等（具体详见附图：施工总平而布置图）。（三）施工要求和技术保证条件1、施工要求（1）、质量要求：确保工程质量一次性验收全部合格。（2）、工期要求：确保180天工程全部竣工。（3）、安全生产目标：达到五无目标，即“无死亡事故，无重大伤人事故, 无重大机械事故，无火灾事故，无中毒事故”。(4) 、文明施工目标：执行现场标准化管理，创一流文明施工现场，力争 达到涪陵区级文明工地要求。(5) 、服务目标：与各方密切配合，为土建、安装施工创造条件，使业主满 恵。2、技术保证条件(1) 、技术准备：a、认真学习研究设计图纸、理解掌握设计意图，做到施工
4、时心中有数。b、编写技术质量安全交底资料，施工前做好书而交底。c、组织学习施工规范及验收标准，为认真贯彻执行规范及标准做好准备。d、准备齐全技术资料的各种表格。e、编制施工预算：为材料进场、劳动、月、周、进度表编制提供依据。(2) 、技术交底：开工前项目技术负责人分别向施工员进行技术安全交底，内容有图纸交底， 设计施工图纸交底，设计变更，安全措施交底等。技术交底采用三级制即：项目 工程师一施工员一班组长。项目技术负责人向施工员进行交底必须细致、齐全， 并结合具体操作部位，关键部位的质量要求，讲解要点和注意事项等。施工员接 受交底后要认真反复向操作班组进行交底。班组长在接受交底后，应组织工人进
5、行认真讨论，保证按要求完成施工任务。(3) 、现场准备&、根据平面设计，挖砌排水明沟、集水井、沉淀池，确定排水走向找坡，使场 内水畅通无阻，经沉淀处理排入城市管网。b、按施工需要机械进场、班组人员就位。C、根据工程进度安排各种工人分期进场。d、砂、石、水泥、钢筋等材料的采购，经进场检验合格后用于工程中。e、布置供电、供水线路。(4) 、生产准备0、建筑材料及安全防护用品准备：水泥、钢材、砂石三大建筑材料，特殊材料等，均应根据实际情况做好计划, 分批进场，编制各项材料计划表，对各种材料的入库，保管和出库制订完善的管 理办法，同时加强防盗、防火的管理。b、施工中计划投入主要施工机械设备：5、现场移
6、交准备，办理开工手续我们将以积极的态度协助业主向政府有关部门行政主管部门报送有关申请 资料，争取以尽快的速度办齐开工手续；向业主提交开工报告；向重庆市北部新 区施工安全监督部门报送项目安全受监登记表及有关安全管理资料，取得安 全受监资格；6、施工用电供配电方式由甲方现场提供变压器处配电室引一路电源至施工现场总配电 柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表，以计量施工总电量。 供电方式采用三相五线制叮-S系统。在总配电箱及末端箱，以及超过100m的箱 内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得 混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场
7、情况总配 电柜岀线采用放射式和树干式相结合的配电方式。施工现场主要干线采用YC橡套电缆埋地敷设，木工机械、钢筋加工机械电 源采用橡套电缆埋地穿管敷设，办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。现场临时配电箱采用统一购置3C认证标准固定式配电箱、开关箱的下底与 地面的距离大于1.3m,小于1.5m,其设置地点平坦并高出地面20cm,并且周围 设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。配电箱内设置漏电保护, 在总配箱内装设总漏电保护器，在分配电箱的负荷侧装设漏电保护器，再在开关 箱的负荷侧装设漏电保护器，以便实现三级漏电保护。施工现场供电
8、采用TN-S接零保护系统，保护零线应与工作零线分开单独使 用，杜绝混用。PE线在总配电箱处做一组重复接地，接地电阻不大于10Q。PE 线不能加设开关及熔断器，所有电气设备的金属外壳必须与PE线做可靠电气连 接，不能一部分接零，一部分接地。施工现场的配电箱和开关箱应配置两级漏电保护，并选用电流动作型，漏电 动作电流不大于30mA,额定漏电动作时间应不大于0. ISo潮湿及手持工具末级 漏电动作电流应不大丁 15mAo配电箱实行一机一闸，并应有过载、短路、及断路保护功能。配电箱内设备 必须完好无损，安装牢固，导线接头包扎严密，绝缘良好，电源线进箱处做固定。 箱内分路应标注明确。箱门内侧应标有单线系
9、统，箱门应配锁，并由专人负责。 配电箱周围不能有朵物。电气设备，配电系统要定期检查，做好记录。线路检修时，由专业电工检修 设专人统一组织，统一指挥。7、施工危险源识别边坡土石方施工时上而下逐层开挖，土方采用机械挖掘，强风化岩层用炮机 进行凿打，边坡支护随土石方施工循环跟进。这看似简单的作业过程，实际充满 高危险性，其难点在于：边坡开挖线与相邻己有建筑间距小、己有高架桥下；作 业环境复朵；施工机具简单，但种类繁多，易造成边坡塌方。根据边坡施工安全的难点，决定了木工程边坡支护施工中存在以下几个危险 源。（1）、坍塌边坡开挖后支护施工前坍塌，掩埋施工作业人员。（2）、高处坠落地面作业人员或过往人员不
10、慎坠入桩孔中。（3）、机械伤害作业人员在使用钢筋机械、木工机械、起降、起重、搅拌、等设备时未严格 按操作规程操作或机械本身损坏造成作业人员发生事故造成的人员伤亡。（4）、触电因施工现场未严格“一机一闸一漏、一箱”设置，接线不规范等造成触电事 故。（四）工程设计及主要防护措施基础设计由于本项目在高架桥下，受到自然条件和地理位置的限制，一部分桩基础 与桥桩相隔较近，防止在开挖该建筑基础是对桥桩的影响，因此该建筑物基础为 人工挖孔桩；使得在基坑开挖工程中减少对已有建（构）筑物基础的震动和对相 邻地表的破坏；避免了大型机械对己有建（构）筑物的损坏，控制建筑物的变形, 最终对己有建（构）筑物起保护作用，
11、2）变形监测本项目施工流程为：基坑开挖（支护），同时穿插进行工程桩芯检的浇筑施 工一地梁基坑土方开挖一地梁支模浇筑一回填土一地上主体部分施工，期间根据 工程需要对该桥梁及附近己有建筑进行跟踪变形监测，及时监测及时反馈，对变 形量超出规范范围的，相应工序马上停止施工，采取措施阻止变形扩大。在整个施工过程中，变形监测是整个防护措施中最重要一环。（3）设安全防护栏对于高架桥外车道的施工，主要是在高架桥的外侧，设置安全防护栏主要是防止在施工时建筑材料和泥土坠落，防止伤及下面公路上过往车辆和行人。二、编制说明、依据、目的（一）编制说明本施工方案针对本工程环境边坡、拟建建筑物施工工艺与己建高架桥之间的
12、安全关系进行编制。其中对工程的施工部署、主要施工方法、主要施工机械进场 计划、劳动力安排计划；确保工程质量的技术组织措施、确保安全生产的技术组 织措施、确保文明施工的技术组织措施、确保工期的技术组织措施、施工进度计 划等做了详细的阐述，力求做到科学性、适用性及针对性。（二）编制依据1、江景名门公共停车场工程施工合同。2、己审批合格的甲方提供的施工图、设计交底、会审纪要。3、江景名门公共停车场方案设计图。4、岩土工程勘察报告5、施工组织设计6、重庆市城市桥梁安全保护区域管理暂行规定7、国家及重庆市在施工安全、文明施工以及环境保护等方面的有关规定及 技术标准。工程测量规范GB50026-2007钢
13、筋焊接及验收规范JGJ18-2012建筑工程施工质量验收统一标准GB50300-2013混凝土结构工程施工质量验收规范GB502042004混凝土结构设计规范GB50010-2010建筑机械使用安全技术规程JGJ332012建筑地基基础设计规范GB50007-2011建筑桩基技术规程JGJ94-2008混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1重庆市房屋建筑和市政基础设施工程施工现场文明施工标准(渝建发2008 169 号)建筑地基基础工程施工质量验收规范GB50202-2002建筑基桩检测技术规范JGJ106-2014建筑基坑支护技术规程(JGJ 120-2012)建
14、筑工程施工现场供用电安全规范GB50194-2014施工现场临时用电安全技术规范(JGJ46-2005)建筑施工安全检查标准JGJ59-2011特种设备安全监察条例(国务院373号令)生产经营单位安全生产事故应急预案编制导则(GB/T29639-2013)建筑施工土石方安全技术规范(JGJ180-2009)建筑施工手册(第四版)施工现场机械设备检查技术规程(JGJ160-2008)8、建质2009第87号文件关于卬发危险性较大的分部分项工程安全管理 办法的通知9、DBJ50-157-2013重庆市房屋建筑与市政基础设施工程现场施工从业人 员配备标准（三）目的1、该项目为涪陵城市建设的便民工程，
15、做到尽量多的停车位，充分利用高 架桥下的空间，使得停车最大化。2、为了控制和减少基础施工及上部结构施工时，对临近高架桥带来的不利 影响，确保桥梁本身以及过往车辆通行安全。确保木项目从开工到竣工，整个施 工过程中避免发生不必要的安全事故，特编制木安全防护方案，予以指导在施工 各阶段需注意并落实的安全措施。三、施工计划（一）、材料与设备计划序号用途名称单位数量备注1支模0)48. 3钢管t50陆续投入2支模肋板挡墙模板m2200陆续投入3支模九夹板m22000陆续投入4支模木杭m380陆续投入5固定扣件个3000陆续投入6防护跳板块2000陆续投入7拍照照相机台189机械设备配置计划序号设备名称数
16、量(台)单台功率(KW)总功率(KW)1挖机12电动空压机313m3/min,18kw3电动潜孔钻机212kw4压浆机14m3/小时5碗搅拌机156m3/小时6栓喷射机156m3/小时7钢筋切割机11. 5kw8钢筋断钢机15kw9钢筋弯篩机15kw10钢筋弯曲机15kw11插入式振动泵51. 5kw12圆盘锯13kw13潜水泵42kw施工仪器及检测设备计划仪器名称型号数量使用部位备注全站仪KTS-4421台放样建筑物角点坐标检校合格经纬仪LT2021台控制网建立及施工放样检校合格水准仪(配5m塔尺)DS1NAL322套控制网建立及标高抄测检校合格钢尺50m1把控制网建立检校合格钢卷尺5m10
17、把对讲机8台施工通讯栓试模8套试件用磅称500KG1台计量用小卷尺、线锤、墨斗、铅笔、毛笔、斧头、木桩、等配套工具若干（二）施工进度计划编制依据及说明1、主要编制依据（1）、设计图纸。（2）、拟采用的施工方案及施工程序和顺序。（3）、材料、构件加工及半成品的供应情况。（4）、能够投入的劳动力、机械设备数量及其效率。（5）、施工场地状况及场地主要岀入口的交通状况。2、编制说明根据现场实际情况及拟采用的施工方案，为了便于合理利用劳动力、材料、时间，即达到人力、物力、财力的最优化组合，根据施工部署和施工方法合理确 定各工序间的搭接关系和时间，从总体上控制施工进度，协调施工顺序，特编制 本计划。考虑本
18、工程各栋楼开工时间不确定因素，本进度计划按每栋楼基础施工 时间进行编制，具体详见附图：施工进度计划横道图。四、施工工艺技术主要分部工程的施工方法（一） 基础（桩）的施工方法1、 施工前，平整场地，铲除松软土层并夯实，施测孔桩十字线，桩孔位置 定位，设置护桩并经常检查校核。孔口四周挖排水沟，作好排水系统, 及时排除地表水，搭好孔口雨棚，安装提升设备，布置好出硝道路，合 理堆放材料和机具，孔口四周2m范围内不得堆放泥土、水泥杂物，不 能在桥墩的单侧堆放泥土。孔口四周设护栏，高度120cm,防止土、石、 杂物及人员落入孔内。2、相邻间距太近的桩要跳挖，待一个桩挖完碗浇筑后再开挖另一个桩。3、在开挖桥
19、墩相近的桩时要注意观察。4、井孔开挖（1）井孔开挖由人工自上而下逐层用镐、锹进行，挖土次序为先挖中间部分 后挖周边。挖至地下水位时，在孔内挖集水井，设小型潜水泵将水排至场地 排水沟内，集水井随挖土加深而加深。随着挖孔加深，及时安装通风、照明、 通讯等设备。（2）挖孔达到设计标高后，进行孔底处理，使孔底平整、无松確淤泥及沉砂, 嵌入岩层符合设计要求，经监理工程师检查合格后应马上封底，安放钢筋笼，挖孔桩垂直运输示意图（3）当遇到流动性淤泥或流砂时，可采取以下措施: 减少每节护壁的高度（可取0. 3-0. 5m）,即挖即护。5、施工质量人工挖孔桩桩允许偏差项次项丨丨允许偏差(mm)检验方法1钢筋笼主
20、筋间距10尺量检查2钢筋笼篩筋间距20尺量检查3钢筋笼直径10尺量检查4钢筋笼长度50尺量检查5桩位中心轴线10拉线和尺量检查6桩孔垂直度3%oL,且 W50吊线和尺量检查7桩身直径10尺量检查8桩底标高10尺量检查9护壁混凝土厚度20尺量检查6. 安全保证措施：(1) 、积极、认真、切实贯彻“安全第一”思想。(2) 、建立安全生产网络和安全生产责任制度。(3) 、施工人员进入施工现场必须穿戴合适的工作服和安全帽，电工作业应 穿绝缘鞋并带绝缘手套，工作时必须思想集中，认真操作，严禁酒后操作和违章 作业。孔底作业人员上下时，必须用专用爬梯，严禁攀抓护壁和乘坐吊篮上下， 以免造成高处坠落事故。(4
21、) 、施工前要对施工机械设备进行全面检查，尤其要对刹车、吊钩防脱器、 断绳保险器及限位装置、吊土绞车、绳索、提桶等是否完好，安设、绑扎是否牢 固等进行仔细检查，发现问题应及时维修或更换，不得带隐患作业。(5) 、下孔作业时，孔口必须始终有一人在现场监视，下孔人员必须穿戴工作 服和安全帽；装土、石不能超出提桶的上缘，应保持垂直平稳，不准斜吊、过急 或晃动；应采用稳定性较好的双耳吊篮，大块石头宜先破碎后装运，不得晃动太 大碰撞孔壁，以防土、石掉入孔内伤人。(6) 、人员下孔前必须用鼓风机送风20分钟，使孔底空气流通，未通风前不可 盲目下井作业。(7) 、己开挖桩孔在停歇期间必须将孔口遮盖好并设立明
22、显标记，以防人员或 它物掉入孔内。(8) 、现场电路必须经常检查，及时发现是否有断路、破皮、漏电、短路等故障。 电气开关必须安装在固定的开关箱内，并放置醒目标记，停工或操作人员不在时, 应锁好开关箱，防止他人扳动开关发生事故。(9) 、凡参加桩基施工人员均应熟悉和遵守施工安全操作规程；孔底作业人员应 系好安全带，并将安全带挂在专用的保险绳上；同时，孔壁配备专用爬梯，以便 岀现意外情况时作业人员能迅速撤离井底回到地面。(10) 、建立安全跟班检查制度，发现隐患及时处理解决。每个作业孔一般以四 人为一级，通常孔底一人，地面运土二人，开提升卷扬机一人；孔底作业人员持 续作业时间以二小时为宜，小组成员
23、除卷扬机手外，轮换下孔作业。(11 )、孔深超过4m时，应在距井底2. 52. 8m处设置一道钢制半圆型防护板, 并固定牢靠。在吊运物料时，孔底作业人员应紧贴护壁站立在防护板下，以防落 物伤人。防护板的设置位置应随孔底进尺深度逐节下移固定，始终保持在设置高 度范围内。(12) 、经常检查电路系统的安全，所有电器设备均按一桩一台配备漏电保护器, 井下作业用电设备每天上班及下班后均应检查其合格性，不合格或有损坏者，严 禁继续使用。井下照明用灯采用12伏以下低电压，严禁电线在场内或井下乱接, 所有电线线路应由持证上岗者专人负责接线、检查和维护修理，在潮湿或有水地 点，采用防水灯头，装拆用电设备必须由
24、专业电工进行，坚持执行用电检查的制 度。(13) 、己挖好的桩孔必须用牢固的木板或脚手板盖好，防止土块、杂物、人员 坠落。严禁用不牢固的东西虚掩遮盖。(14) 、提升或下降必须先发信号，且给予回答信号后方可动手作业；(15) 、每节挖孔进尺深度应根据现场实际土质和地下水位确定。一般土质较好, 无地下水或地下水位较少时，以每次进尺深度不超过lm为宜，如地下水位较高, 土质较差较软时，每次进尺深度以水超过0. 50. 6m为宜；当遇到流砂或流泥时, 进尺深度应控制在0.3以内。如地下水压力较大，涌砂涌泥难以进尺时，可先用 降水方案降低水位，并用钢筋设护壁插下，然后用草袋之类物品堵住流砂、流泥, 然
25、后再清孔、绑筋、支模浇灌混凝土护壁。孔底作业人员在作业过程中，应提高 警觉性，随时注意井内的各种情况及突发意外，如地下水、流砂、流泥、塌方、 护壁变形、有害气体及不明物等，发现问题应及时回到地而，并报告有关人员处 理解决；及时采取有效措施。(16) 、当孔深超过4m时，人工下孔作业前应用压力风管向孔底送风，特别是有 臭水、污泥和异味的孔底，作业前必须先对孔内送风至少一小时；作业人员下孔 前必须使用气体检测仪和动物检测毒气，确认安全后方可下孔。作业中通风设备 要不间断地向孔内送风。同时地面要准备氧气瓶等急救用品。(17) 、井口应用架板满铺，只留出渣口。下班后井口应当覆盖，四周设防护栏 杆，夜间
26、挂红灯警示；孔内设立挡土板，防止重物下落，保护孔内作业人员安全, 同时，井孔应设牢固可靠得安全爬梯，以便施工人员上下；(18) 、每天检查施工段井壁是否牢固稳定，采取有效措施，防止桩孔塌陷。 孔 口周边2m范围以内保持整洁，不得堆放弃土、存放料具和停放机械设备，并坚 持随时清理。(19) 、挖第一节孔圈时，应用红砖砌筑高出地面150mm的保护圈，防止地表水 流入孔内和砂石杂物滑落孔中。浇注第一节混凝土护壁时，应高出地面400mm, 厚度同护壁，主要起保护孔口作用和防止物体滑落伤人。(20) 、建立岗位责任制，孔底与地面作业人员之间应有必要的联络设备和装置, 随时保持联系。孔底有人时，地面必须有
27、人监护，一旦发现异常情况，地面人员 必须立即采取紧急措施帮助孔底作业人员迅速转移到地而。(21) 、根据地质情况选择护壁类型和降水方法。护壁混凝土浇灌要周围同步上 升，振捣密实，待混凝土达到规定强度后方可拆模，以保证护壁有足够的强度抵 抗孔壁的倾覆力。配备足够的排水设备，孔底排水时，所有孔中作业人员应上到 地面以后再合闸抽水，抽水完毕即关闭电源，严禁孔内带电作业。（二）主体结构工程本工程为高层建筑，为确保工程质量，达到现行施工验收规范要求，现场的 施工测量工作尤为重要，必须认真对待，严格控制。测量的内容包插平而控制、 垂直度控制、高层控制、沉降观测。施工测量的控制：1、平面控制定位轴线的测设，
28、根据施工时的控制线，D轴、F轴交1轴，作为该楼的控 制线，采用外控法，分别在三条内控制线两端点轴线位置各设二个基准控制线， 以上每层按照设置的控制线用线锤逐层往上提，并用激光经纬仪进行复核，轴线 位移控制偏差小于3 nrnio现场水平距离测量，用50m钢卷尺量距，钢尺 使用要统一，钢尺要严格水平，拉力一致、钢尺读数时，要从不同起 点、终点多次读数，取平均值。经现场复核控制点标志无误后，就可作为本 工程的平面控制依据。同时须做好每次测量、放线的验收记录。2、垂直度控制垂直度复核控制从外墙面阳角处作控制线，距阳角300200m作复核控制线, 待模板拆除后用经纬仪向上引测，弹上复核控制线，从而确保垂
29、直精度，达到控 制垂直度的目的。3 高程控制高程测量用DS32自动安平水准仪进行，根据地下室施工时在塔吊 基础上设标高控制点，配合50m钢尺，将高程逐层向上传递，再用水准仪将 高控制点向水平方传提。现场所使用测量仪器、量具均必须经过计量监督部门检验，且质 量认证的产品，同时须贴上检测标志，否则不得使用。4、测量允许偏差根据混凝土结构工程施工质量验收规范GB50204-2002表8. 3. 2-1层 轴线位置位移允许偏差基础W15nim,柱、墙、梁8 mm,剪力墙5 mm,标高 每层允许偏差，层高W5M时，W 8俪，层高5皿时，10 mm,全高偏差WH/1000 且30 mm,施工过程中，精确进
30、行垂直度控制、从而达到总体控制的目的。每次测量放线完成后，请监理单位进行验收并及时填写施工测量记录。5、沉降观测木工程的沉降观测的位置设置及观测记录须由建设单位委托有关部门负责。钢筋工程1、钢筋的现场验收本工程的钢筋加工、制作均在施工现场进行。钢筋进场时须严格控制钢筋的 数量及质量，同时必须认真检查材料的出厂质量证明书、合格证、备案证。普通 钢筋质量应符合现行国家标准钢筋混凝土用热扎带肋钢筋GB1499和钢筋混 凝土用热扎挂光圆钢筋GB13013的规定。钢筋进场后，按规范规定和国家有关 检测的文件对材料作复试。复试合格后方可开始加工制作。在钢筋加工过程中如 发生脆断或焊接性能不良时，钢筋停止使
31、用，钢筋作化学成份分析检测。木工程抗震等级为二级，纵向受力钢筋强度实测值应满足以下要求：（1）、钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；（2）、钢筋的屈服强度实测值与强度标准值的比值不应大于1.3o当不满足以上要求时，钢筋不允许使用。2、钢筋的储存钢筋场内存储，加工好的钢筋应根据钢筋的牌号，直接分批堆放在由实心砖 砌成的高30cm间距2m垄上分类堆放并加以覆盖，以避免污染、生锈，严禁乱堆 乱放。每堆钢筋处均严格按IS09002系列标准做好现场挂牌标识，标明该钢筋的 规格、型号、工程使用部位等，以免混淆。加工成型好的钢筋应尽快吊至工程施 工部位。3、钢筋加工（1）、钢筋加工前
32、先根据图纸放样配料，技术人员检查放样配料单，并检查 进场的钢筋与配料单是否相符。（3）、基础、梁、钢筋采用双面搭接焊（直径222采用丝接），柱钢筋采用 电渣压力焊进行接长（直径222采用丝接）。（4）、现场所进的盘园钢筋使用冷拉调直，冷拉率不宜大于4%。（5）、焊工须持有焊工上岗证，操作前先进行试焊，试验检验合格后方可进 行施工焊接。（6）、在钢筋的成品加工、制作、绑扎过程中对多余材料（废料）及时做 好清理工作，做到现场清洁，达到文明施工的要求。（7）、本工程为二级抗震结构，箍筋应做135弯钩，其弯弧内直径不应小于 钢筋直径的2. 5倍，也应不小于受力钢筋直径。弯钩平直部分长度不应小于篩筋 直
33、径的10倍，钢筋做不大于90的弯折时，弯折处的弯弧内直径不应小于钢筋直 径的5倍。（8）、钢筋加工的形状、尺寸、偏差，每工作班同一类型的钢筋、同一加工 设备抽查不少于3件。钢筋加工允许偏差：受力钢筋顺长度方向全长的净尺寸土 10 mm；弯起钢筋的弯折位置20 mm；箍筋内净尺寸土5 mm。4、钢筋绑扎（1）、柱、墙插筋时，为避免柱、墙插筋在碗浇筑时的位移，要求在上层梁 钢筋上弹岀柱墙定位控制线，根据控制线将竖筋加以校正。并采用每侧一根附加 钢筋（14）与插筋点焊牢固，点焊应不损伤主筋。因木主体工程采用大模板吊 装施工，先浇筑柱、墙板栓，后浇筑平台板殓。所以在墙板磴浇筑过程中须严格 控制剪力墙及
34、暗柱钢筋的位移，派专人负责此项工作。（2）、钢筋的间距控制：基础底版和现浇楼板钢筋绑扎前，先按设计间距进 行划线，柱、墙采用自制的钢筋定位卡作间距控制，要求底板钢筋（平台钢筋） 的间距允许偏差控制在20mm内，柱、梁受力钢筋间距控制在10mm以内。（3）、钢筋接头的设置位置宜在构件受力较小的部位。同一受力纵向钢筋 不宜设置在两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直 径的10倍。设置在同一构件内的焊接接头宜相互错开35d （d为纵向受力钢筋的 较大直径）且不小于500 mmo焊接接头不宜设在梁端、柱端的箍筋加密区范围内。（4）、同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错
35、开。绑扎搭接 接头中钢筋的横向净距不应小于钢筋直径，且不应小于25血。钢筋绑扎搭接接 头连接区段的长度为1.31! （h为搭接长度），纵向受拉钢筋搭接接头而积百分率 应符合设计要求，当设计无具体要求时，应符合下列要求：茲 对梁类、板类构 件，不宜大于25%, b对柱类构件，不宜大于50%。（5）、钢筋绑扎做到无漏扣、松动现象。对因现场施工原因而产生的钢筋 松动、位移，须在钢筋隐蔽验收前修复完毕（6）、钢筋的焊接接头质量应符合钢筋焊接及验收规范JGJ18的规定， 焊接接头应做力学性能检验。（7）、梁筋应在模板上标出箍筋位置。（8）、柱筋、梁筋、板筋搭接部分至少绑扎三点，底板及双向受力的钢筋网 须
36、逐点绑扎，柱梁的箍筋与主筋交叉点均须绑牢，扎丝扣之间要成八字形。梁的 纵向受力主筋采用双排布置时，中间垫以直径25短钢筋，(9) 、在墙或板中设有预留洞时，应按照图纸进行施工，如洞口较小，主筋 可从洞的一侧绕过；如洞口较大，则按图纸要求对洞口周围进行加固补强。(10) 、考虑大模板施工，对于墙体拉结筋、过梁、圈梁等后施工部位均采 用预埋钢板埋件，埋件规格：墙拉筋为5X100X200 mm,过梁、圈梁、构造柱 为5X200X200 mm,对需预埋的应提前做好预埋件的加工，按图纸要求所需位置 进行预埋。在钢筋验收以前，技术人员认真检查预埋件是否有漏放、错放。(11) 、钢筋绑扎质量符合混凝土结构工
37、程施工质量验收规范 GB50204-2002 中 5. 5. 1 条和 5. 5. 2 条的规定。5、钢筋保护层厚度的控制：混凝土结构工程施工质量验收规范 GB50204-2002附录E要求对钢筋的保护层进行结构实体检验，为确保钢筋保护 层厚度符合规范要求，采取以下控制措施：(1) 、保护层垫块设置：梁25mm、板墙15mm、柱30mm,梁、柱中箍筋和构造 钢筋保护层15mm,墙板中分布钢筋保护层lOmmo纵向受力钢筋保护层的允许偏 差，梁类构件+10 mm-7 mm,板类构件+8 mm-5 mm,(2) 、钢筋保护层制作：采用1： 2水泥砂浆制作，设置间距800mni正方形 设置，同时注意在
38、剪力墙下及地梁下须设双排垫块，宽度同墙或梁宽，长度方向 间距600 mm,以确保垫块具有足够的承受力，不易被损坏，柱、剪力墙优先采用 塑料定位卡，80cm梅花状布置，平台板垫块设置间距不大于1000mm,即可满足 要求。(3) 、为保证基础底板、楼板及悬挑板上层钢筋间的有效位置，设置钢筋|500|500|马凳的做法如下： K7X7V 采用12焊成马凳(基础底版采用16钢 筋)，凳脚间距500mmo在平台负筋每侧设置1根通长马凳，在双层平台筋时，顺 长跨度方向设置每1000mm宽1根通长马凳。从而确保平台筋不易被踩坏，确保 工程质量。(4) 、施工现场，严禁施工人员踩踏成品钢筋，现场挂有成品保护
39、牌。钢筋 绑扎完，及时铺设施工架板，架板放置在用25钢筋制作的长600高500的钢筋 马凳上，要求纵横交错铺设，以确保钢筋的成品保护质量。(5) 、混凝土浇注时，派专人护理钢筋。模板工程本工程0. 00以上为4层，层高为3. 3m,总标高13. 2m。结构类型为框架结 构+空心楼盖。主体结构挡墙剪力墙、板采用大模板施工，柱、板、墙模板采用 九夹板及钢管支撐体系。为减小因模板底部所垫木方变形造成施工质量的下降， 使用的木材均为白松。1、模板的施工(1) 、模板设计使用说明：根据本方案设计后，结构碗可达优质清水墙效果，表面平整光滑、颜色一 致、阴阳角方正、顺直、无漏浆现象，省去原有的抹灰层做法，避
40、免了以往抹灰 的空鼓现象，并缩短施工周期。根据本工程的层高要求：配置标准大模尺寸用于内墙模，这样就可完整地 配置成一道大模板组装体系。大模板制作采用15厚九夹面板，45mm*80mm木方作 为骨架，用螺杆组成穿墙螺栓。(2) 、框架柱模施工车库柱子为600mm*600mm框架柱，每边柱模用整体九夹板和木方组成，保证 柱子的阳角顺直、拼缝严密不漏浆。(3) 、预留洞口模板组合：洞口 4个阴角均配置3厚钢板角模，中间可根据洞口尺寸的变化配置相应 的竹胶板调节模，通过用也螺栓连接形成洞口配套模板，当洞宽大于700mm时, 中间加顶撑，当洞高大于600mm时加一道水平支撐，大于1000mm时，加二道水
41、 平支撐。依此类推，但必须确保预留洞口的垂直、方正、无移位现象。（4）、模板组合及配件模板组合可采用螺栓，通过横背楞连接在一起。在组合模板上部配置操作 平台托架，间距1.21.5m,以供施工人员操作行走方便。托架上满铺50厚木架 板。下部配置斜支腿，施工时用来调整模板垂直度，拆模后作为堆放模板的支撐 架。（5）、模板安装a、模板安装前应弹出模板控制线，用砂浆找平，支模前将朵物清理干净, 大模下口贴海绵条，以防止模板穿墙螺栓高低错位及下口漏浆。b、模板安装前须将底板面清理干净，均匀涂刷脱模剂，不得漏刷。c、各种预留、预埋线管（盒）施工完，门窗洞口模板支好后加限位钢筋 固定，贴好海绵条，经复核尺寸
42、无误后，再吊装支大模板。d、为确保墙厚，穿墙螺栓外加钢套管。e、每个房间安装模板时，应先将四角的角模就位，然后吊放大模板。模 板与模板之间、与角模之间，均应贴海绵条，然后用螺栓连接，再安装穿墙螺栓, 再用斜支脚调整模板垂直度。f、大模安装前，在墙上加10钢筋支撐，间距为600 mm,梅花状布置。（6）、模板的拆除：侧模：在混凝土强度能保证混凝土表面棱角不因拆除模板而受损后，方可拆 除，本工程的侧模拆模时间控制在浇注24小时以后。承重模板拆除：常温下墙体碗强度必须达到1. 2Mpa；因木工程梁板的最大跨度均小于8m,对 于梁板，当同条件养护试块的碗强度达到75%时，即可全部拆除模板和支撐；对 于
43、悬挑构件，当同条件养护试块碗强度达到100%方可拆除模板和支撑。注：底模的拆除时间应以同条件试块的强度为依据。楼板、梁模板拆除：应先拆梁侧帮模，再拆除楼板模板，楼板模板拆模先拆掉水平拉杆，然后拆 除楼板模板支柱，每根龙骨留12根支柱暂不拆。操作人员站在己拆除的空隙，拆去近旁余下的支柱使其龙骨自由坠落。用钩 子将模板钩下，等该段的模板全部脱模后，集中运岀，集中堆放。楼层较高时，在满堂架的中部搭设脚手架，保留可调式立柱，拆除其余支撐, 放在中部架板上，待模板等全部运出后再拆下部排架。阴角模拆除时因为两侧都是碗面，吸附力较大，所以需先清理根部確浆，然 后用撬棍撬动角模下口，两人同时配合，防止角模倾斜
44、倒砸伤人，绝不允许野蛮 拆除，以防发生安全事故及质量事故。模板脱离后应趁板而潮湿，及时用扁铲刀、 清理板面，清除后对粘附的残渣用棉纱擦净，然后涂刷脱模剂。为了保护模板在现场施工时的质量，应派专人负责进行模板的维护与保养工 作。（7）、质量保证措施为了保证磴施工后表而平整，达到清水栓的质量要求，对模板的加工制作 和组装按如下要求控制。3、面板采用原平钢板，要求平整、光滑，不允许有波浪纹，平整度要求1.0mm/ 层高，钢板厚度偏差小丁 0. 2mmob、型材全部使用国标，下料后检查并调直，半成品后再调直。c、面板边沿要求垂直，组装时应粘贴海绵条、确保接缝处平整严密。d、模板成型后几何尺寸偏差控制在
45、2mm,对角线控制在2mm,垂直度控 制在1mm,四边平直度2mm,穿墙螺栓孔偏差lmm,模板节点满焊，肋条与而板间 断焊，间距150200mm,焊接长度30mm,高度5mm。e、严格按大模板吊装组装要求组织施工。f、在碇浇筑前，必须对模板的整体刚度，稳定性作全部系统的检查无误后 方可碗浇筑。(8) 、质量标准根据混凝土结构工程施工质量验收规范GB50204-2002中表4. 2. 7的规定, 有技术质量人员根据划分的检验批进行严格检查。(9) 、成品保护吊装模板时轻起轻放，不准碰撞已完楼板等结构，也防止模板变形。拆模时不得用大锤硬砸或撬棍硬撬，以免损伤混凝土表面和楞角，防止混凝 土墙面及门窗洞口等处岀现裂纹。保持大模板本身的整洁及配套设备零件的齐全，吊运应防止碰撞，堆放合理, 保持板面不变形。模板吊运就位时要平稳、准确不得碰砸楼板及其他己施工完成的部位，不得 兜挂钢筋。用撬棍调整模板时，要注意保护模板下面的砂浆找平层。模板与墙面粘结时，禁止用塔吊吊拉模板，防止将墙面拉裂。混凝土达到规 定强度时拆模，防止冬施混凝土受冻，影响混凝土质量。(10) 、注意事项&、碗浇筑速度对模板侧压力影响较大，磴施工时须分层浇筑，b、拆模时碗强度遵照GB50204-2002有关规定，不得提前松动穿墙螺栓。c、拆模时严禁用大锤震动敲打，防止模板撞
