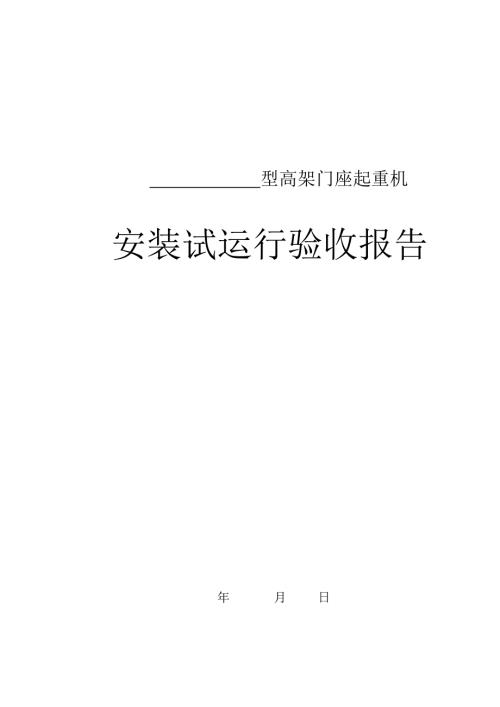

1、 型高架门座起重机 安装试运行验收报告 年 月 日 型门机验收试验安全注意事项一、 参加试验人员必须服从统一指挥。二、 参加试验人员必须坚守各自岗位，各尽其则，如发现异常现象，应立即报告，并采取相应措施。三、 电工、起重工必须做到持证上岗。四、 门机驾驶员应严格按照指挥人员的指令操作各项试验动作，严禁发生误操作等现象。如发现异常响声，应立即报告总指挥，并采取相应的防范措施，防止意外事故发生。五、 试验区域内应设专人做好安全监护，严禁闲杂人员进入试验现场，门机臂架下面严禁站人。六、 参加试验人员必须佩带安全帽。七、 试验检查记录人员要严格按照规定做好检查记录。 型圆筒高架门座式起重机验收报告一、
2、验收小组成员 （共 人） 其中： （按单位填写）二、验收时间：三、验收地点：四、验收依据： 五、验收程序：1、随机资料及随机工具的验收（见附表一） 2、门机轨道验收检查（见附表二） 3、门机外观及一般性能检查（见附表三）4、负荷试验（见附表四）六、验收存在的问题：七、验收结论：八、 验收人员签字：（见验收人员名单）参加验收人员名单序号姓名单位职务/工种职称 时间： 附表一： 水电三局设备验收单编制：设备管理处验收单编号：合同编号局编号采购单位设备原值设备采购价格运输费用自编号设 备 验 收 内 容设备名称规格型号生产厂家验收地点到货时间验收时间设备验收方法 设备验收依据出厂时间出厂编号发动机编
3、号底盘编号随机资料明细 保管人随机工具明细保管人移交人员签字：验收人员签字： 附表二： 型门机轨道安装检测表序号检测项目允许偏差值（mm）检验方法检测结果测量员（签名）备注12345轨道同一截面轨道标高差轨道钢轨的纵坡度钢轨的直线度（在任意的2m范围内）轨距偏差轨道接头处高度差5111.51水准仪测量3点水准仪测量3点用钢卷尺测量最大点用皮尺测量最大点用钢卷尺测量试验指挥： 记录员： 时间： 附表三： 型门机外观及一般性能检查表序号检测项目允许偏差值（mm）技术要求检 测结 果检查员（签名）1主要受力杆件（主梁、端梁、主端梁连接、支腿、支腿与梁连接）不得有明显可见的连接缺陷2吊钩转动部位灵活，
4、表面应光洁、无裂纹、剥裂等缺陷，有缺陷不得焊补；危险断面磨损量不大于原高度的5%；3钢丝绳钢丝绳直径减小量应不大于公称直径的7%；不允许有扭结、压扁、弯折、断股、绳芯挤出等现象；4制动器制动轮应无裂纹或破损；开闭灵活，制动平稳可靠；5起升高度限位器起升机构至少有一套起升限位开关并限位可靠；6电气部分各电气部分正常，安全保护装置齐全并可靠7结构件1）门座四条支腿中心对角线2）回转支承水平面对基准水平面的平行度3）人字架两根成对杆件的相对长度差顶端中心相对下端中心左右偏差4）回转轴线对水平基面的垂直度偏差33.51.5123检测方法：50m皮尺测量平衡梁轴销中心点水准仪测量交叉滚子轴承上平面50m
5、皮尺测量主梁两成对杆件长度吊垂线用钢卷尺测量水准仪在轨道两侧方向各测一点试验指挥： 记录员： 时间： 附表四： 型门座式起重机负荷试验 项目试验工况及试验方法技术要求试验结果空负荷试验起升机构:在几个不同幅度位置,以额定速度空钩升、降各三次,并作变挡调速试运转。变幅机构：从最大至最小幅度范围内，起落臂架各二次回转机构：臂架处于最大和最小幅度处，左右回转360度各三次。走行机构：在允许运行范围内正反方向运行各三次。联合动作：任取二种工况作起升、变幅、回转、走行联合动作各10分钟。运行平稳，制动可靠。静负荷试验试验负荷为额定起重量的1.25倍1、制动器工作可靠。2、结构件不允许有永久变形、焊缝裂纹
6、油漆剥落现象。3、不允许有吊载下滑现象。幅度（M）试验负荷（t）实际负荷（t）试验方法采用30t吊钩加载后悬吊10分钟。采用10t吊钩，吊起负荷离地面100-300mm,悬吊10分钟。（注：在做静负荷试验时先做额定起重量试验，再做超载试验）动负荷试验试验负荷为额定起重量的1.1倍起升机构:吊起重物升、降各三次。变幅机构：吊起重物起重臂俯仰各一次回转机构：吊起重物，左右回转360度各三次。走行机构：吊起重物在允许运行范围内走行一次，并在起重臂与轨道成45度走行一次。1、 1、各机构工作正常。2、 1）检查电缆卷筒及终点限位开关是否可靠；3、 2）检查力矩限制器灵敏度及误差是否在规定范围内；4、 3）检查变幅限位器、幅度指示器的可靠性；5、 4）检查极限力矩联轴器摩擦力矩；2结构件不得有损伤及连接处出现松动现象。33333 3、制动性能良好 注：待单独试验完成后，在100%的额定负荷情况下作10-15分钟的联合动作，可以二个动作一起进行。
