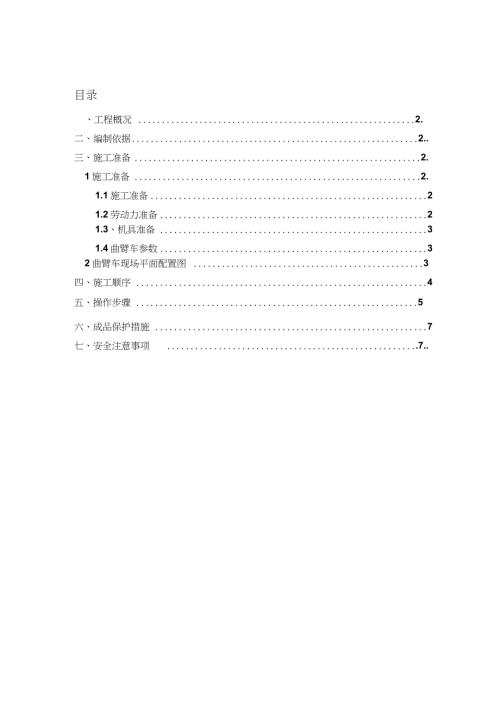

1、目录、工程概况 2.二、编制依据2.三、施工准备2.1施工准备2.1.1施工准备21.2劳动力准备21.3、机具准备31.4曲臂车参数32曲臂车现场平面配置图 3四、施工顺序4五、操作步骤5六、成品保护措施7七、安全注意事项.7.、工程概况拟建北京市西城区丰盛金融中心项目主要建筑物由酒店、 写字楼、商业及地 下车库组成。占地面积约为 35170川，总建筑面积约为331850川（地上建筑面 积 175850 m2）0现有基坑东西长约240m南北宽约130m基坑面积约为3.2万m2,基本上 呈规则矩形。根据业主单位要求，本工程初定场地土 0.00为49.00m,基坑坑底 标高为-25.00m，基坑
2、开挖深度为25.0m,基坑安全等级为一级。在回填至标高-17.00m处，沿基坑四周用曲臂车作为防腐防锈的工作平台， 回填后的级配砂石经碾压夯实后作为曲臂车的作业面。防腐防锈最高处14米。二、编制依据1、高空作业车操作规程GB/T 9465-20082、西城区兵马司胡同项目基坑加固设计及施工工程施工组织设计3、设备厂家操作说明书三、施工准备1施工准备1.1施工准备1.1.1、清理设备上的泥土杂物；检查设备外观是否完好，有无变形、裂纹等异常 损坏。1.1.2、检查转向机构有无异常。1.1.3、检查轮胎有无损坏，气压是否正常，螺栓有无松动和丢失。1.1.4、检查制动系统有无异常。1.1.5、检查车厢
3、内和平台上是否有杂物，工作平台上不能有油污。1.1.6、检查支腿，臂架，作业斗有无变形、裂纹，工作臂油缸是否正常，销轴是 否完好。1.1.7、检查照明、喇叭、倒车镜、灭火器等装置是否齐全有效。1.1.8、地面应坚实平整，作业过程中地面不应下陷。1.1.9、风速不超过12.5m/s1.2劳动力准备工种人数备注曲臂车司机5持证上岗工人101.3、机具准备名称数量备注曲臂车5台1.4曲臂车参数型号KFM5067JGK型号HYL5090JGKA平台最大高度16米平台最大高度21米平台准乘人数2人平台准乘人数2人平台额疋何载200kg平台额疋何载250kg臂架结构形式二节折叠臂臂架结构形式二节折叠臂回转
4、装置180旋转回转装置180旋转支腿单独可调支腿单独可调燃油种类柴油燃油种类柴油1.4.1车辆型号KFM5067JGK及作业范围：如下图:200kg1.4.2车辆型号HYL5090JGKA及作业范围：如下图2曲臂车现场平面配置图*流水義由 现场共布覺五台曲臂笫 每牛 流水段布置一台T四流水段第五流水段第三渍术阳曲臂车现场平面配置图四、施工顺序1、施工顺序曲臂车从北侧马道进入-17m平台上，向前行驶至分段处开始工作。每个流水段各由一台曲臂车向前行驶涂刷钢梁。 第一遍涂刷完后，开始刷紧挨着向下一 道钢梁，本流水段钢梁锚具涂刷完后开始第二遍涂刷，均匀涂刷4遍，厚度0.5mm。2、验收程序对于上部的J
5、S涂刷成品检查验收，采取抽查的方式进行验收。五、曲臂车操作步骤1. 发动机启动和取力器的操作1.1挂好手刹车，在车轮下垫好三角块。1.2启动发动机。2. 支腿的操作2.1水平支腿的操作2.1.1在转换杆中，选出欲操作的水平支腿的转换杆，扳至水平位置。2.1.2主操作杆扳至 伸出”位置时，水平支腿就会伸出，前后两个支腿间距约3.2 米，左右两个支腿间距约3.8米，靠里面支腿距离桩约1米，外支腿距离边坡 坡脚约0.5米。2.1.3请先确认水平支腿伸出方向没有人和障碍物物后，再作伸出操作。水平支 腿一定要伸出到最大跨距，否则有倾翻的危险。2.1.4请在支腿的位置放置支腿垫板。请同时确认支腿垫板放置在
6、平实的位置上。 2.2垂直支腿的操作。2.2.1将四个转换杆扳到 垂直”位置。2.2.2主操作杆扳到伸出”位置，这时垂直支腿应伸出。2.2.3放下垂直支腿后，请确认以下几点。2.2.3.1所有车轮全部脱离地面。2.2.3.2用手摇动各支腿确认各支腿已可靠着地。2.2.3.3此时观察面板处 发令信号灯”应点亮，说明下车操作完成。2.2.4所有操作杆收回到中间位置。请关闭支腿操作箱。2.3收回操作方法要将各支腿收回到原始状态，请按照垂直支腿水平支腿”的次序，按上述2.1和2.2 ”目反的顺序进行收回操作。收回后，各操作杆一定要返回到中 间位置。3. 工作臂固定捆绑带的装卸工作前，请卸下工作臂捆绑带
7、不卸下捆绑带动作，会损坏工作臂。行驶时， 请将工作斗收回到原位，并要可靠地捆绑好工作臂，使工作臂不能晃动。行驶中 的振动会损坏结构件。4. 上部操作（工作斗上的操作）在工作臂收回的状态下，上下工作斗时要通过下述路径。否则容易造成从车 上坠落的危险。左侧上车梯（车前进方向） 走台板上驾驶室顶阶梯防护网工作斗。如果从没有防滑措施的部位上下时，容易滑倒，很危险（特别是车体湿的状态下）。防护网上如有霜或冰时，防滑板也不起作用， 应先清除霜或冰后再上下车。为了防止作业中在工作斗内滑倒，工作斗内要清理、 整顿、擦净积水和积油。4.1脚踏开关上部操作装置的操作，除了急停之外，所有操作（除工作斗旋转）只有在
8、踩下工 作斗底面上的脚踏开关的状态下才可操作（未装脚踏开关的除外）。在工作斗中操 作停止后，脚应离开脚踏开关。脚踏开关绝对不得用绳子捆绑起来， 使之处于固 定的状态下使用。这样易造成误操作，十分危险。4.2工作斗上的作业人员为避免危险情况需停止工作臂的动作时。4.3操作杆控制出现失控的情况时。如果接通急停开关后，工作臂仍出现缓慢下降的情况，可以考虑是油缸自然 下降现象，此时可将操作杆扳向与工作臂动作相反的方向以射避其危险，快速收回工作臂，停止作业。因出现异常动作原因停止动作操作后，应中断作业，立即 与本公司售后服务部门联系，进行检修处理。4.4工作臂的操作用三个工作臂操作杆进行，通过改变操作杆
9、的反倒角度调整速度。工作臂的伸长量及升降角度在最大状态下，如液压油温下降10 C,工作臂收缩 30mm。但这一参数随着工作臂的伸长量、 升降角度及工作臂的润滑状态而变化。 为防止工作臂收缩可采取以下措施：4.4.1液压油温度高时，不进行工作臂伸缩，升降操作。4.4.2经过适当的间隙时间进行工作臂伸缩、升降操作。4.5工作斗摆动操作用工作斗摆”旋钮进行。可实现左90 右90摆动。此开关的操作不受任 何限制可随时动作。4.6自动回收操作按下自动回收开关，工作臂将按先缩回到缩臂开关动作，再升或降到10。，最后回转到“ 0位的顺序自动回收。5. 下部操作（转台处的操作）进行下部操作时，请站在回转工作台
10、的踏板上进行。 操作时注意抓牢扶手，以防 从踏板上坠落。5.1工作臂的操作：操作三个工作臂电比例手柄进行。由收回状态操作工作臂时，首先要操作工作臂升，使工作臂离开工作臂支架10 以上才能进行工作臂回转操作。工作臂在收回到工作臂支架的状态下， 不能进行 工作臂的回转操作。5.1.1升降操作将变幅”操作手柄扳向 升”的方向，即可实现主臂的起升。主臂变幅的降落操作与起升相反，将 变幅”操作手柄扳向 降”的方向即可。5.1.2回转操作按回转”旋钮上指示的方向 左”或 右”旋动旋钮，即可实现主臂的左转或右转。 5.1.3伸缩操作将主臂”操作手柄扳向 伸”或缩”方向，缓慢旋动旋钮，即可实现伸缩操作，伸 缩
11、到所需位时，应先缓慢松开调速旋钮使之回到“0位，停止动作。5.2紧急停止操作按下急停”按钮进行紧急停止操作。按下 急停”按钮时，上部及下部操作的全部 动作均停止。在下述情况下，可参考操作：5.2.1地面上的人员判断继续由上部进行操作会出现危险的情况时。5.2.2操作控制出现失控的情况下。5.3发动机急停操作按下发动机停止”按键，将会停止发动机。5.4自动回收操作按下回收”键，工作臂将按先臂缩到缩臂开关动作，再升或降到10度，最后回转到“ 0位的顺序自动回收。六、成品保护1、JS涂刷完后禁止机器车臂碰触。2、严防各种工具及杂物碰坏JS涂刷成品及钢绞线。3、如发现各种原因使钢绞线JS破损应及时进行
12、修复。七、安全注意事项1、必须在平坦、坚实的地面上操作机器。2、切勿使用存在缺陷的机器（液压泄漏、轮胎破损、出现故障）。3、高空作业人员必须轮流作业（20分钟轮流一次）。4、切勿将机器靠在桩及桩间护壁上维持平衡。5、切勿使用机器进行牵引或拖拽操作，工作时，起重臂下严禁站人。6操作人员要精神集中，防止误操作并严格禁止酒后作业。7 、切勿在工作平台内架设梯子或放置垫物加高作业，以防倾翻。切勿借助 保护拉杆爬上或爬下升降平台。升降平台配有专用阶梯供操作员爬上或爬下升降 平台。切勿攀爬到保护栏杆上。8、桩基护壁锚喷、JS防腐防锈涂刷及轴力计更换期间要避免交叉作业。9、曲臂车司机应根据场地情况进行支腿，
13、必须支在坚硬的平面上并且下方 应放置垫板。10、切勿在未安装中间隔挡或未关上安全门的情况下使用机器11、 工作平台四周应有护栏或其他防护结构，高度不应小于1100mm并应设 有中间栏杆。踢脚板高步不应小于 150mm人员进出口处不应小于100mm12、切勿将机器当做吊车使用。13、在地面上、过弯时切勿快速行驶。14、 携带符合作业条件和当地法规要求的个人防护设备。 操作人员必须配备 合格的安全帽。15、升降平台上面的人员必须系上安全带，戴上安全帽。16、确保可调节的中间隔挡被关上。17、提升和行驶期间，请抓紧保护栏杆。18、请勿坐在、站在或攀爬到保护栏杆上。19、保持升降平台的整洁。高空作业的
14、作业斗（平台），作业臂及支腿应有反 光安全标志。20、机器未处于收起位置时，请勿离开升降平台。21、必须根据机器的尺寸数据，将负载值于升降平台的中央或按照分布均匀 的原则分配负载。22、 从事高空作业的人员必须定期进行身体检查，年老体弱人员、视力衰退 人员、身体不适人员以及心脏病、贫血、高血压、癫痫病、恐高症及其他不适宜 高处作业的疾病时，不得从事高处作业。23、从事高空作业的人员男职工 不宜超过50周岁，女职工不宜超过45周 岁及不满十八周岁的人员，不能从事高处作业；酒后禁止从事高处作业。24、施工中对高空作业的安全技术设施发现有缺陷和隐患时，必须立即报 告，及时解决。危及人身安全时，必须立
15、即停止作业。25、在高处作业应谨慎小心，衣着要轻便，禁止穿拖鞋、高跟鞋、硬底鞋、 带钉鞋和易滑鞋，不准嬉闹玩笑。26、遇有六级以上强风、浓雾和大雨等恶劣天气，不得进行露天悬空与攀登 高处作业。大风暴雨后，应对高空作业安全设施逐一检查，发现有松动、变形、 损坏或脱落、漏雨、漏电等现象，应立即修理完善或重新设置。27、 高空作业车在作业中发现有异常声响或现象，应马上停止作业，查找原 因，严禁带病作业。对车的液压系统要做到经常检查，发现漏油或截止阀、换向 阀动作不灵敏，应马上检修。不得将就使用。当平台上操作开关失灵时，操作人员不得试图从高空作业车的臂杆上爬下来。当 车出故障平台斗内有人时，不得进行检修，应采取措施将平台斗内人员运下后， 再进行检修。
