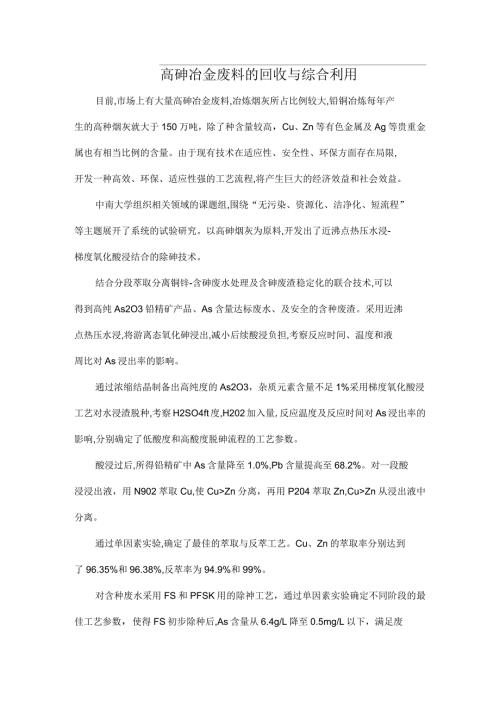

1、高砷冶金废料的回收与综合利用目前,市场上有大量高砷冶金废料,冶炼烟灰所占比例较大,铅铜冶炼每年产生的高种烟灰就大于150万吨，除了种含量较高，Cu、Zn等有色金属及Ag等贵重金属也有相当比例的含量。由于现有技术在适应性、安全性、环保方面存在局限,开发一种高效、环保、适应性强的工艺流程,将产生巨大的经济效益和社会效益。中南大学组织相关领域的课题组,围绕“无污染、资源化、洁净化、短流程”等主题展开了系统的试验研究。以高砷烟灰为原料,开发出了近沸点热压水浸-梯度氧化酸浸结合的除砷技术。结合分段萃取分离铜锌-含砷废水处理及含砷废渣稳定化的联合技术,可以得到高纯As2O3铅精矿产品、As含量达标废水、及
2、安全的含种废渣。采用近沸点热压水浸,将游离态氧化砷浸出,减小后续酸浸负担,考察反应时间、温度和液周比对As浸出率的影响。通过浓缩结晶制备出高纯度的As2O3，杂质元素含量不足1%采用梯度氧化酸浸工艺对水浸渣脱种,考察H2SO4ft度,H202加入量,反应温度及反应时间对As浸出率的影响,分别确定了低酸度和高酸度脱砷流程的工艺参数。酸浸过后,所得铅精矿中As含量降至1.0%,Pb含量提高至68.2%。对一段酸浸浸出液，用N902萃取Cu,使CuZn分离，再用P204萃取Zn,CuZn从浸出液中分离。通过单因素实验,确定了最佳的萃取与反萃工艺。Cu、Zn的萃取率分别达到了96.35%和96.38%,反萃率为94.9%和99%。对含种废水采用FS和PFSK用的除神工艺，通过单因素实验确定不同阶段的最佳工艺参数，使得FS初步除种后,As含量从6.4g/L降至0.5mg/L以下，满足废水排放要求；PFS采度除种后,As含量降至0.01mg/L以内，满足饮用水中As含量要求。整个工艺流程不但确保了物料脱砷的彻底性,同时还实现了As的资源化回收。结合废水及废渣的处理,可实现高砷冶金废料的无害化、资源化洁净生产,为工业化生产提供了新的技术方案。
