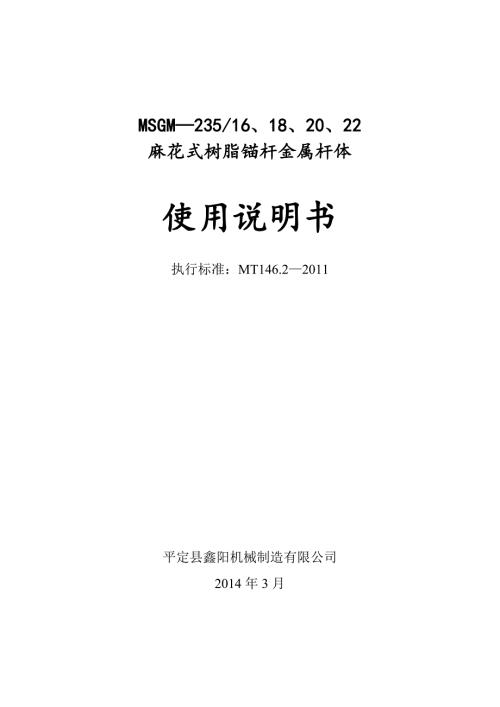

1、MSGM235/16、18、20、22麻花式树脂锚杆金属杆体使用说明书执行标准：MT146.22011平定县鑫阳机械制造有限公司2014年3月麻花式树脂锚杆金属杆体使用说明书一、产品用途及特点MSGM系列麻花式树脂锚杆金属杆体产品广泛用于井下岩巷、半煤岩巷和煤巷锚杆支护，尤其适用于井下复杂条件下巷道及硐室支护。该产品与树脂锚固剂配套使用，其特点：1、强度增长快、强度高，安装后不仅能及时承受载荷，而且锚固力大。2、安装操作方便，工人劳动强度低，支护效率高。3、吨煤支护成本较低。本产品是依据MT146.2-2011标准生产的。二、产品特性及结构麻花式树脂锚杆金属杆体主要材质优先选用屈服强度分别大于
2、235 MPa圆钢，其规格型号可根据不同用途、地质条件、强度要求设计和选用。a、麻花式树脂锚杆金属杆体装配结构图：1.杆体 2.托盘 3.螺母b、型号含义M S G M 235 / 16、18、20、22 杆体直径，mm 屈服强度Q235Mpa 麻花式 金属杆体 树脂锚杆三、产品规格型号和技术参数规格型号杆体直径(mm)长度(mm)尾部螺纹规格尾部螺纹长度(mm)屈服强度(MPa)抗拉强度(MPa)锚固力值(KN)托盘承载力（kN）MSGM-235/16、18、20、22161400-2600M1680150235370576118M18727820M20899622M22107116杆体直线
3、度mm/m2杆体延伸率%15螺母组装件承载效率系数0.85托盘的规格尺寸不得小于100100mm，或直径不小于100mm。四、尺寸重量a、 麻花式树脂锚杆金属杆体，标准长度分1400mm、1600mm、1800mm、2000mm、2200mm、2400mm、2600mm七种。b、 重量分为：16mm 每米1.58kg 18mm 每米2.00kg 20mm 每米2.47kg 22mm 每米2.98kg杆体重量=杆体长度杆体直径米重量。五、工作原理及安装使用1、工作原理：麻花式树脂锚杆金属杆体由不同强度材质的杆体及其附件与配套树脂锚固剂一同使用。根据设计锚固长度，将杆体插入放好锚固剂的孔洞中，经过
4、搅拌后，锚固剂产生化学反应，在一定时间内，将杆体与煤岩粘合为一体固定在岩壁中螺纹端加装防护网及承载托盘后，用螺母拧紧以达到支护作用，从而有效的形成高强预应力支护能够控制顶板稳定，适应外围岩石移动，能够有效减少甚至消除离层，解决顶板垮冒，由多种支护形式和结构组成预应力支护体系，实现了机械安装，大大提高了支护的安全可靠性。2、安装使用使用安装时严格按照煤矿预应力锚固施工技术规范，执行MT/T8792000标准，锚固剂必须符合中华人民共和国煤炭行业标准MT146.12011标准，托盘须使用GB7002006碳素结构钢材料。a、 将安装需用规格的树脂锚杆金属杆体，运放置在煤矿井下顶板处。b、 在顶板处
5、需安装使用树脂锚杆的中心点，用风钻打钻出一定规格深度的锚孔，孔径为锚杆锚头+（4-6）mm，深度为锚杆总长（10-20）mm。c、 锚杆剪头的一端装将树脂药卷，采用1.2kw煤电钻作动力，用连接装置（特制套管）和锚杆螺纹连接，边旋转边搅拌推进孔底。搅拌时间为超快速树脂药卷8-15s，其他树脂药卷20-35s。搅拌停止，应等候胶凝后，才能松动电钻和连接装置。锚杆体根据地质情况布置，螺纹端装将托盘、塑料垫圈、六角螺母用测力扳手拧紧。六、贮存及运输树脂锚杆金属杆体存放在干燥处，锚固段不得沾油污，螺纹段应采取保护防锈措施。每5根杆体为一组，捆扎牢固，挂一张合格证。搬运过程中，应防止杆体碰撞和螺母脱落，杆体不得有损伤、弯曲。运输过程中应加强防护措施，堆放整齐。七、注意事项1.钻杆直径要与锚杆直径相匹配，选用的杆体直径与钻孔直径相适应。2.必须使用有安标证的合格锚固剂。 地 址：阳泉平定县冠山镇东关大林山 电 话：0353-6073601 传 真：0353-6074684 邮 编：045200 印制日期：2014年3月
