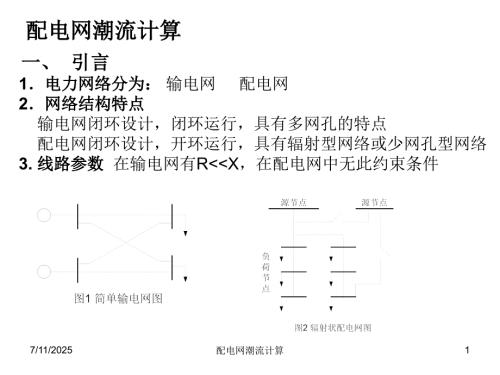

    1、 配电网潮流计算配电网潮流计算 一、一、引言引言1电力网络分为:电力网络分为:输电网 配电网2网络结构特点网络结构特点 输电网闭环设计,闭环运行,具有多网孔的特点 配电网闭环设计,开环运行,具有辐射型网络或少网孔型网络 3.线路参数线路参数 在输电网有RX,在配电网中无此约束条件7/11/20251配电网潮流计算潮流计算方法潮流计算方法:网络结构和线路参数的不同,使输电网和配电网的潮流计算方法不同 输电网-Newton法,P-Q分解法,区域网络潮流分裂算法 配电网-BBB算法,电压模算法,DisFlow算法,对少网孔配电网可利用多口网络理论计算7/11/20252配电网潮流计算二、辐射型配电网

    2、潮流模型二、辐射型配电网潮流模型 2.1 网络描述网络描述节点类型:节点类型:源节点(0)用户节点 末端节点支路功率:支路功率:单向流动。7/11/20253配电网潮流计算馈入功率馈入功率-任意节点的流入功率馈入电流馈入电流 任意节点流入电流馈入支路馈入支路-馈入功率与馈入电流相 应的支路(一个节点只能有一个馈入支路);馈出功率馈出功率-任意节点流出到接续支路的功率;馈出电流馈出电流-流出到接续支路的电流馈出支路馈出支路-相应的支路;(一个节点有多个馈出支路)负荷功率负荷功率-任意节点流出到用户中的功率2.2 名词解释名词解释:7/11/20254配电网潮流计算用户节点用户节点支路型辐射表支路

    3、型辐射表可能具有一对几的关系。2.3 配电网的描述配电网的描述 (辐射表)(辐射表)辐射表反映配电网支路与节点的关系辐射表反映配电网支路与节点的关系在配电网中,每一个负荷节点只有一个馈入支路,其馈入支路编号与负荷节点编号相一致。馈入支路与负荷节点是一对一的。辐射表辐射表反映了馈出支路与负荷节点的关系。支路支路负荷节点型辐射表负荷节点型辐射表具有一对一关系,常采用支路用户节点型辐射表。7/11/20255配电网潮流计算支路节点102132435461768798节点支路12,6233445567788997/11/20256配电网潮流计算2.4 功率、电流及电压的计算功率、电流及电压的计算对于任

    4、意的节点对于任意的节点i,显然有,显然有表示节点i的馈出复功率 表示节点i的馈入复功率 表示节点i的负荷功率 表示第i条支路的线损 设支路k是i节点的一条馈出支路,那么分别为节点i的电压和支路k的电流 7/11/20257配电网潮流计算由基尔霍夫电流定律,对于节点i,有 负荷电流 节点i馈出支路的电流 对于源节点的馈出支路电流,有 7/11/20258配电网潮流计算2.5 功率与电压模的关系功率与电压模的关系设支路i是i节点的馈入支路,k节点的馈出支路,支路i的阻抗 上面两式作平方和,有 7/11/20259配电网潮流计算三、三、BBB算法算法 3.1 方法描述方法描述BBB算法意为逐条支路计

    5、算法(Branch By Branch Computational Method)由印度人S.Rajagopalan在1978年提出 3.2 BBB算法计算过程算法计算过程:1)顺流计算(顺着功率流向计算)目的 确定节点电压2)逆流计算(逆着功率流向计算)目的 确定支路功率(馈入与馈出)辐射型配电网潮流算法辐射型配电网潮流算法7/11/202510配电网潮流计算逆流过程始自各末端节点。假设各节点电压已设定,或已计算得出,计算各支路的功率对末端节点的馈入电流有 负荷电流 这样的计算一直进行到源节点的馈出支路,从而全部节点的各馈出复功率都求解出来。第一步计算第一步计算1)顺流计算顺流计算 给出各节

    6、点电压初值给出各节点电压初值2)逆流计算逆流计算 确定支路功率确定支路功率 BBB算法计算过程算法计算过程7/11/202511配电网潮流计算第二步计算第二步计算1)顺流计算顺流计算 计算各节点电压值计算各节点电压值已知计算各支路电流 计算各节点电压 k为 i 的上一个节点编号2)逆流计算逆流计算 确定支路功率确定支路功率7/11/202512配电网潮流计算a)置各节点电压初值,置迭代计数单元T=1b)进行逆流过程计算,求得第T次迭代的各节点各馈出复功率值。c)顺流过程计算。求得第T次迭代的各节点电压值;d)收敛判断。若相邻两次迭代的各节点的各馈出功率之差足够小,收敛,输出结果,计算结果,否则T=T+1,转b)。3.3 迭代步骤迭代步骤7/11/202513配电网潮流计算四、四、电压模算法电压模算法 电压模算法也是一种逐条件支路计算法。由哥伦比亚人Renato Cespedes G提出。4.1 电压模算法计算过程电压模算法计算过程:1)顺流计算(顺着功率流向计算)目的 确定节点电压模2)逆流计算(逆着功率流向计算)目的 确定支路功率(馈入与馈出)7/11/202514配电网潮流计算4.2 功率计算公式功率计算公式线损功率计算线损功率计算 7/11/202515配电网潮流计算
