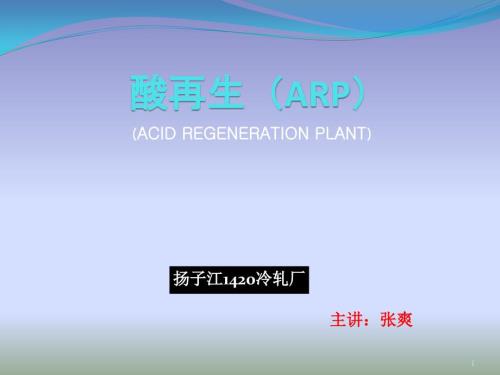

1、酸再生（酸再生（ARP）扬子江扬子江1420冷轧厂冷轧厂(ACID REGENERATION PLANTACID REGENERATION PLANT)主讲：张爽主讲：张爽11.脱硅技术1.1概述 在生产硅钢或部分高强钢时，由于酸洗产生 的废酸含硅量较高，对酸再生的氧化铁粉的 品质影响较大，生产中形成的硅泥堵塞管道，因此，必须对废酸进行预处理，以去除废酸中的硅，使酸再生副产品具有较高的品质和利用价值。2 1.在废酸中投入废钢，使废酸中的游离HCl和废钢片进行充分的反应，减少废酸中的游离酸。Fe2HClFeCl2H2Fe2O3+6HCl2FeCl33H2O2.通过加入氨水，提高废酸的PH值，使一
2、部分Fe2形成Fe(OH)2，通过曝气形成Fe(OH)3絮凝体，达到吸附废酸中的硅，通过沉淀池沉淀、压滤机过滤将废酸中的硅从废酸中去除。2NH32H2O FeCl2Fe(OH)22NH4Cl2Fe(OH)21/2O2 H2O2Fe(OH)3FeCl3 3NH33H2OFe(OH)33NH4Cl1.2基本原理3沉淀池脱硅液收集槽 浸溶塔过滤器中和反应罐 HDS反应罐氨水储罐絮凝剂投加罐絮凝剂制备罐助凝剂投加罐助凝剂制备罐压滤机 泥斗 泥饼外运 管道混合器 至脱硅液储罐压缩空气废酸冷凝水蒸汽废钢片冷却水1.3盐酸脱硅工艺流程循环水石墨石墨加热加热器器石墨石墨冷却冷却器器4石墨石墨加热器加热器设备数
3、量：2台（1用1备）设备功能：用于对酸洗线排出的废酸进行加热，从而提高废酸的溶解反应效果。结构形式：块状石墨换热器。介质参数：废酸，HCl-160g/l，FeCl2-250350g/l，FeCl3-110g/l，密度1.3kg/dm3蒸汽，165170，0.6MPa（减压后）主要参数：废酸流量正常18m3/hr最大20m3/hr废酸进口温度15（最低）废酸出口温度85蒸汽进口温度165冷凝水出口温度 955浸溶塔浸溶塔设备数量：1台设备功能：经石墨加热器加热后的废酸在浸溶塔内与废钢切边料进行反应，游离盐酸反应生成FeCl2，以尽可能的去除废酸中的游离酸。结构形式：立式钢结构圆柱体，敞口容器，底
4、部为锥形。钢衬胶衬砖材质。被加热的废酸从浸溶塔底部，经过PVDF滤板过滤后进入容器，并与投加到塔内的废钢片进行反应，在上升过程中，废酸中的游离盐酸与过量的废钢片充分接触，并完全反应，生成的氯化亚铁溶液从浸溶塔顶部的出口流出。反应生成的氢气、以及在此过程中产生的水蒸气、少量的盐酸蒸汽在浸溶塔檐口处被集中收集，并处理。介质参数：废酸，HCl-160g/l，FeCl2-250350g/l，FeCl3-110g/l，密度1.3kg/dm36主要参数主要参数：废酸流量18m3/hr废酸温度7585冷凝水出口温度 90设备规格：材质钢衬胶衬砖，其中衬胶厚度2层，每层3mm；衬砖厚度70mm。内径（衬砖后）
5、5000mm总高度 18000mm（不包括沿口）保温层厚度.100mm底部滤板数量.3块底部滤板材质.PVDF7电磁电磁吊吊设备数量：1台设备功能：位于浸溶塔上方，可以在废钢坑和浸溶塔间移动，用于将废钢片从废钢坑提升至浸溶塔，进行上料。工作环境：室外露天，氢气防爆设备组成：5t电动双梁桥式起重机1台，地面遥控操作1t电磁盘1台设备参数：起升高度25m（具体高度待基本设计完成后确定）电磁盘能力1t8脱硅液脱硅液过滤器过滤器设备数量：1台设备功能：位于浸溶塔脱硅液出口管路上，用于分离废酸中的固体颗粒，保证后续设备正常工作。介质成分：HCl-160g/l，FeCl2-250350g/l，FeCl3-
6、110g/l，密度1.3kg/dm3。主要参数：过滤面积2m2过滤精度1000m过滤能力18m3/hr介质温度85主要材质：壳体PPH滤筒PPH滤网PPH9石墨石墨冷却器冷却器设备数量：2台（1用1备）设备功能：用于冷却浸溶塔排出的废酸。结构形式：块状石墨换热器。介质参数：废酸，HCl-160g/l，FeCl2-250350g/l，FeCl3-110g/l，密度1.3kg/dm3净循环水主要参数：废酸流量18m3/hr最大20m3/hr废酸进口温度85废酸出口温度50净环水进口温度 40（夏季）净环水出口温度 4510氨水储氨水储罐罐设备数量：1座设备功能：用于储存浓度为2025%的氨水，供脱
7、硅系统使用。布置在独立的房间内。结构形式：立式圆柱体（包括顶盖，必要的管嘴、法兰、人孔等）、普碳钢材质。主要参数：容积80m3罐体高度5m罐体直径5m11中和反应槽中和反应槽设备数量：1台设备功能：投加NH4OH并进行曝气，通过对溶液PH值的控制，将一定数量的Fe2+氧化成Fe3+，形成Fe(OH)3。利用Fe(OH)3絮体的吸附架桥作用，降解溶液中杂质的含量。设搅拌器2台，中和槽底部设有环形曝气管。介质成分：HCl-160g/l，FeCl2-250350g/l，NH4Cl-120g/l，SiO2-301000g/l主要参数：直径3500mm高度7200mm有效容积63m搅拌机 双层桨叶，转速
8、70rpm主要材质：壳体PPH低速搅拌机 钢衬胶高速搅拌机 钢衬胶/PVDF曝气管PPH12沉淀池沉淀池设备数量：1台设备功能：投加由絮凝剂和助凝剂的废酸液，从沉淀池中心进入，并充分沉淀，上清液（即脱硅液）通过收集后，储存在脱硅液储罐内，供酸再生使用。污泥进入污泥脱水系统进行处理。结构形式：一体式絮凝澄清池。主要参数：直径8600mm高度11000mm主要材质：壳体.钢衬胶中心筒PPH反应隔板、堰板、支撑架PPH13脱硅液收集脱硅液收集槽槽设备数量：1台设备功能：用于收集沉淀槽上清液，压滤机滤液等。介质成分：HCl-160g/l，FeCl2-250350g/l，NH4Cl-120g/l，SiO
9、2-13g/l设备形式：立式圆柱体，包括盖板、支架等。主要参数：总高2500mm直径2000mm有效容积6m3主要材质：罐体PPH支架Q235B14脱硅液提升泵脱硅液提升泵 设备数量：2台（1用1备）设备功能：用于将脱硅液收集槽内的脱硅液输送至脱硅液储罐。介质成分：HCl-160g/l，FeCl2-250350g/l，NH4Cl-120g/l，SiO2-13g/l结构形式：卧式离心泵，SiC动静环机械密封。包括泵头、电机、联轴器和联轴器护罩、底座等。主要参数：材质（壳体、叶轮）.PPH设计流量.25m3/hr设计扬程.32m（液柱）设计温度.5015高密度污泥高密度污泥反应器反应器设备数量：1
10、台设备功能：将一定数量的沉淀槽底部的污泥回流至中和反应槽，以提高污泥的沉淀效率和脱水效果。介质成分：HCl-05g/l，FeCl2-250350g/l，NH4Cl-1045g/l，Fe(OH)21035g/l，Fe(OH)31060g/l主要参数：直径1000mm高度1500mm搅拌机 单层桨叶，转速120200rpm主要材质：壳体PPH搅拌机钢衬胶16污泥回流污泥回流泵泵设备数量：1台设备功能：用于将沉淀槽底部的污泥送至高密度污泥反应器。介质成分：HCl-370g/l，FeCl2-250350g/l，NH4Cl-1045g/l，Fe(OH)21035g/l，Fe(OH)31060g/l，PH
11、1-4结构形式：气动隔膜泵。主要参数：流量1m3/h（气源压力0.5MPa）扬程30m主要材质：隔膜聚亚安脂polyurethane外壳聚亚安脂polyurethane17压滤机压滤机设备数量：1台设备功能：用于沉淀槽底部的污泥脱水，脱水后的污泥外运处理，干净的滤液至脱硅液储罐储存。介质成分：HCl-370g/l，FeCl2-250350g/l，NH4Cl-1045g/l，Fe(OH)21035g/l，Fe(OH)31060g/l，PH1-4结构形式：侧杠式箱式压滤机，暗流出液。主要参数：处理能力平均18m3/h滤板尺寸10001000mm滤饼厚度25mm滤室容积10m3进料压力max.0.8
12、MPa18主要材质：与污泥接触部分 PPH不与污泥接触部分钢滤板PPH滤布PP设备组成：压滤机系统包括：侧杠式压滤机（泥斗、滤板、滤布）、自控阀门和仪表、泥斗液压站、电控系统、泥斗液压管道机连接件19污泥供料污泥供料泵泵设备数量：2台设备功能：用于将沉淀槽底部的污泥送至压滤机脱水。其中一台采用1：1供料比率，另一台采用1：2供料比率。结构形式：气动隔膜泵介质成分：HCl-370g/l，FeCl2-250350g/l，NH4Cl-1045g/l，Fe(OH)21035g/l，Fe(OH)31060g/l，PH1-420主要参数：1:1比率泵流量 25m3/h扬程0.50.6MPa1:2比率泵流量
13、 5m3/h扬程0.61.0MPa主要材质：隔膜聚亚安脂polyurethane阀球聚亚安脂polyurethane阀座聚亚安脂polyurethane外壳铸铁21絮凝剂絮凝剂投加装置投加装置制备装置制备装置设备数量：1台设备功能：用于将絮凝剂粉体自动配置成指定浓度的液体药剂，并投加到机组中。介质成分：PAM，0.10.5%（w/w），脱盐水。设备形式：全自动干粉投加，包括：除湿料斗、干粉投加机、干粉润湿器、溶液制备箱、搅拌机、螺杆泵、液位计、流量计、后稀释系统以及PLC电控系统等。主要参数：干粉供料能力500kg/月（max）溶解投加精度0.5%加药系统加药系统22投加投加泵泵设备形式：冲程
14、可调式隔膜计量泵设备数量：2台设备功能：用于定量投加絮凝剂，整体支座，带冲程调节器，安全阀，缓冲器，背压阀等。主要参数：流量0400l/h（浓度0.4%）扬程25m主要材质：壳体铸铝泵头UPVC23助凝剂投加装置助凝剂投加装置制备装置制备装置设备数量：1台设备功能：用于将助凝剂粉体自动配置成指定浓度的液体药剂，并投加到机组中。介质成分：助凝剂，0.10.5%（w/w），脱盐水。设备形式：全自动干粉投加，包括：除湿料斗、干粉投加机、干粉润湿器、溶液制备箱、搅拌机、螺杆泵、液位计、流量计、后稀释系统以及PLC电控系统等。主要参数：干粉供料能力500kg/月（max）溶解投加精度0.5%24投加投加
15、泵泵设备形式：冲程可调式隔膜计量泵设备数量：2台设备功能：用于定量投加助凝剂，整体支座，带冲程调节器，安全阀，缓冲器，背压阀等。主要参数：流量0400l/h（浓度0.4%）扬程25m主要材质：壳体铸铝泵头UPVC25氨水投加氨水投加泵泵设备数量：2台设备功能：用于定量投加氨水，整体支座，带冲程调节器，安全阀，缓冲器，背压阀等。主要参数：流量0400l/h（浓度25%）扬程25m主要材质：壳体铸铝泵头UPVC262、盐酸再生技术2.1概述冷轧厂酸洗带钢产生的废酸液，具有极强的腐蚀性。如果不加以处理，将会对环境造成严重的污染，同时由于盐酸大量的排放，也造成了酸洗成本的提高。60年代初美国和奥地利等
16、公司先后开发和研制了盐酸再生设施。该技术在世界上得到了迅速地推广和应用。272.2.1盐酸酸洗废液总的来说有两种不同的处理方法。对于产量较高、盐酸消耗量较大的连续和半连续盐酸酸洗机组，一般都采用酸再生处理方法；而对于一些产量低、耗酸量较少的小机组，因为采用再生处理废酸液的一次性投资费用较大，在经济上不一定合适，一般对废酸进行中和处理。1、盐酸酸洗废酸液再生处理工艺盐酸酸洗废液再生处理工艺如下：(1)盐酸再生处理与盐酸酸洗过程组成一个闭路盐酸酸洗液循环系统。酸洗机组将酸洗的废酸液不断地送到盐酸再生设备；2.2 盐酸再生原理28（2）废酸液在再生设备中分离出溶解铁盐FeCl2;氯化 亚铁FeCl2
17、经焙烧后分解为氧化铁和氯化氢气体；氯化氢气体被水吸收后即为盐酸，可再返回酸洗机组继续使用：(3)在高温550700的环境下，FeCl2在焙烧炉中产生如下化学反应：2FeCl22H2O1/2O2Fe2O34HCl2FeCl33H2OFe2O36HCl29烟气冷却工艺段废酸通过废酸泵送至文丘里预浓缩器的分离器部分，并由文丘里预浓缩循环泵经文丘里喉口回流到液滴分离器内，形成回路。废酸液从预浓缩器喉口喷入，在喉口处与相同流向的高温焙烧气体充分混合，焙烧气体中携带的大量氧化铁尘埃被液滴包裹并冲走，同时废酸液中的一部分水和盐酸蒸发直至达到蒸发平衡，通常状况下大约 25%（w/w）的水份被蒸发掉。烟气中的氧
18、化铁颗粒依照以下方程式溶解到盐酸中：Fe2O3+6HCl2FeCl3+3H2O30化学热处理工艺段喷雾焙烧部分包括焙烧炉（反应器），烧嘴，旋风分离器，焙烧炉供料泵，浓缩酸过滤器等设备。燃烧的气体在反应器中形成螺旋状涡流，将从顶部喷入其中的浓缩液滴水解并蒸发。废酸液在焙烧炉内的化学反应如下：4FeCl2+4H2O+O22Fe2O3+8HCl2FeCl3+3H2O Fe2O3+6HClNH4Cl NH3+HCl4 NH3+3O22 N2+6H2O31氧化铁粉处理工艺段为进一步降低氧化铁粉中氯离子的含量，使之满800ppm的含量要求，焙烧炉中产生的氧化铁粉后还需要进一步加热，这个过程在带有烧嘴高温螺
19、旋输送器（即除氯装置）中完成，加热温度约为 450。通过有两套逆向转动的桨片螺旋，使燃烧气体与氧化铁充分混合，氧化物中剩余的 FeCl2和 FeCl3遇高温气体发生以下化学反应：4FeCl2+4H2O+O22Fe2O3+8HCl2FeCl3+3H2O Fe2O3+6HCl产生的气体首先被排至一个单独的旋风分离器中以分离出其中夹带的 Fe2O3，随后输送回至焙烧炉。氧化铁粉通过气动输送的方式，提升至氧化铁粉仓中储存。为了便于装袋，氧化铁粉仓的底部安装有一套自动装袋装置。32烟气吸收工艺段焙烧反应产生的气体从吸收塔底部进入，与从塔顶部喷入的漂洗水在填料区域充分接触，形成再生酸。再生酸的浓度可以通过
20、调节喷淋水的流量进行控制，1820%的再生酸通过管道送至再生酸储罐，以备酸洗机组使用。至此，几乎完全去除 HCl的焙烧气体，由废气输送风机维持系统负压排出吸收塔。33烟气净化工艺段含有燃烧废气和含有微量 HCl的水蒸气从吸收塔顶部离开，进入文丘里除尘器。在除尘器顶用漂洗水循环洗涤焙烧尾气，降低焙烧废气中氧化铁粉粉尘和 HCl的含量；大约有 10%的洗涤水通过调节阀定量的喷入吸收塔，用作再生酸的吸收。经文丘里除尘器洗涤后的焙烧尾气由废气风机抽出后进入洗涤塔。经过除尘文丘里涤后的气体进入洗涤塔填料区，在这一区域采用脱盐水作为补充水的新水进行洗涤、进一步净化烟气。经过吸收净化处理，达到排放标准后的废
21、气从排放烟囱中排向大气。34烟气化学洗涤为进一步净化烟气，还可以在洗涤塔中加入药剂NaOH和Na2S2O3，以除去烟气中少量的Cl2，经过吸收净化处理，达到排放标准后的废气从排放烟囱中排向大气。Na2S2O3+4Cl2+10NaOH8NaCl+2Na2SO4+5H2ONaOH+HClNaCl+H2O35烟气冷却工艺段废酸通过废酸泵送至文丘里预浓缩器的分离器部分，并由文丘里预浓缩循环泵经文丘里喉口回流到液滴分离器内，形成回路。废酸液从预浓缩器喉口喷入，在喉口处与相同流向的高温焙烧气体充分混合，焙烧气体中携带的大量氧化铁尘埃被液滴包裹并冲走，同时废酸液中的一部分水和盐酸蒸发直至达到蒸发平衡，通常状
22、况下大约 25%（w/w）的水份被蒸发掉。烟气中的氧化铁颗粒依照以下方程式溶解到盐酸中：Fe2O3+6HCl2FeCl3+3H2O36焙焙烧烧炉炉双旋风双旋风除尘器除尘器酸枪酸枪氧化铁氧化铁粉仓粉仓吸吸收收塔塔文丘里文丘里预浓缩预浓缩器器文丘里文丘里除尘器除尘器废气废气风机风机洗涤塔洗涤塔废废酸酸储罐储罐漂洗漂洗水储水储罐罐再生再生酸储酸储罐罐新酸储新酸储罐罐破碎破碎机机37焙烧炉焙烧炉设备数量：1台设备功能：用于金属氯化物的高温水解反应。废酸在炉顶成雾状喷入，与自下而上的热气流发生化学反应，FeCl2分解成Fe2O3、HCl蒸气和水蒸气。Fe2O3落在炉子底部并被破碎机旋转阀等设备排出，HC
23、l蒸气、水蒸气以及燃烧后产生的烟气从炉顶排出，进入下一个处理单元。正常操作时，焙烧炉内为负压状态，不会有炉气外逸。结构形式：钢结构立式圆柱体，顶部和底部为一定角度锥形。焙烧炉内衬耐火耐酸砖，炉体外表面有绝热措施。炉腰沿切线方向布置有烧嘴，用来提供化学反应所需要的热量。炉顶布置有酸枪插入孔，以及酸枪保护套管。38工况条件：输入物料：浓缩废酸（成份：HCl-50170g/l，FeCl2-350410g/l，FeCl3-3070g/l）；焦炉煤气、助燃空气。输出物料：燃烧废气（包括：HCl蒸汽，水蒸气，氮气，二氧化碳，少量氧气）；氧化铁粉。工作温度：炉顶380460，炉腰550700，炉底45055
24、0，燃烧室1200。工作压力：炉顶-0.45kPa-0.2kPa。主要参数：炉体材质.Q235B内径（衬砖后）.8900mm炉体总高.20000mm衬砖规格炉身.150mm耐火砖+150mm轻质浇注料炉腰.150mm耐火砖+200mm轻质浇注料燃烧室.350450mm刚玉捣打料+2125mm保温砖炉底（下锥）.150mm耐火砖+30200mm轻质浇注料炉底法兰区域，烧嘴与炉身切线连接部位，双旋风铁粉返回管与炉身连接部位，炉腰检修门四周均采用重质浇注料。39破碎机破碎机设备数量：1台设备功能：安装在焙烧炉的底部，用于防止氧化铁粉结块堵塞炉底。结构形式：主要由外壳和两个破碎辊组成，每根破碎辊上装配
25、有9个破碎块，破碎块彼此成45度的安装，破碎辊带动破碎块板相向转动，在破碎块相互啮合的过程中，将粉料中大的结块粉碎并排出。工况条件：物料名称.氧化铁粉物料温度.550破碎能力.8000kg/h主要参数：壳体材质.Q235B破碎块材质.W18Cr4V主轴材质.40MnB40旋转阀旋转阀设备数量：1台设备功能：安装在炉底破碎机的底部，用于将氧化铁粉从炉底内排出，并防止外部空气进入炉内。结构形式：由阀体、密封件、转子、电机减速机、大、小链轮组成。工况条件：物料名称.氧化铁粉物料温度.550下料能力.3000kg/h（变频可调）主要参数：材质.SUS316L41酸枪提升装置酸枪提升装置设备数量：3套设
26、备功能：用于引导酸枪完成下降、提升、摆动等动作。现场及控制室均能对酸枪提升装置进行操作。事故状态时，酸枪提升装置能自动引导酸枪提出焙烧炉。结构形式：每套提升装置均由气缸（带行程开关）、电磁阀、导向装置、保护罩、滑轮组及软管、支架等部分组成。主要参数：支架及导槽材质.SUS316L汽缸保护罩材质.PPH气缸行程.1650mm气缸缸径.80mm汽缸保护罩直径.300mm汽缸保护罩长度.约3500mm42酸枪及喷嘴盘酸枪及喷嘴盘设备数量：3套设备功能：用于将经预浓缩器浓缩过的废酸喷入焙烧炉。主要参数：酸枪长度.约3170mm酸枪直径.33/52mm酸枪软管.DN25，L=2600mm喷嘴盘直径.15
27、2mm喷嘴流量.3.5l/min（0.4MPa）喷嘴数量.1113个/酸枪堵头数量.23个43主要材质：酸枪.铌酸枪软管.EPDM/不锈钢丝网/PTFE喷嘴盘.铌喷嘴.Al2O3堵头.Al2O3滤网.PVDF滤网支架.铌O形密封圈.EPDM44双双旋风分离器旋风分离器设备数量：1套设备功能：用于分离出焙烧炉反应气体中的Fe2O3颗粒，并将其送回焙烧炉。进口烟气速度：1520m/s，去除效率：50。主要参数：直径 21550mm总高 6200mm壁厚 6mm/10mm主要材质：壳体Q235B45双旋风分离器下部旋转阀双旋风分离器下部旋转阀设备数量：2台设备功能：用于将沉降在旋风分离器底部的氧化铁
