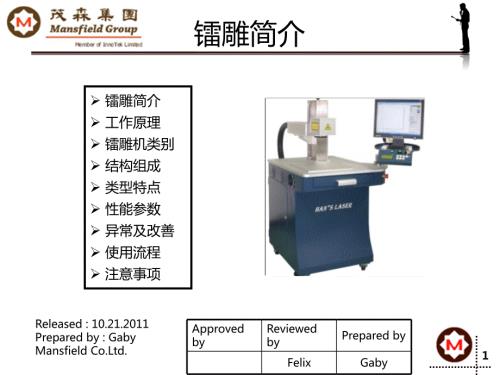

1、 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项镭雕简介Approved byReviewed byPrepared byFelixGaby1Released:10.21.2011Prepared by:GabyMansfield Co.Ltd.镭雕是表面处理的一种工艺，和网印、移印相似，都是在产品上印字或者图案之类，但相比之下镭雕有标记速度快；图像标记美观；分辨率高；永不磨损；范围广泛；安全可靠；精确性高；效果一致；高速快捷；成本底廉；访伪性强等优点。激光雕刻按雕刻方式不同可分为点阵雕刻和矢量切割。2 镭雕简介 工作原理 镭雕机类别 结构组成 类
2、型特点 性能参数 异常及改善 使用流程 注意事项镭雕简介镭雕（laser 又名激光雕刻、激光打标、镭射打标），其工作原理公认为“热加工”和“冷加工”两种。“热加工”具有较高能量密度的激光束（它是集中的能量流），照射在被加工材料表面上，材料表面吸收激光能量，在照射区域内产生热激发过程，从而使材料表面（或涂层）温度上升，产生变态、熔融、烧蚀、蒸发等现象。“冷加工”具有很高负荷能量的（紫外）光子，能够打断材料（特别是有机材料）或周围介质内的化学键，至使材料发生非热过程破坏。3镭雕工作原理 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项4 镭雕简介 工作原
3、理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项镭雕机类别按照工作原理分为：灯泵浦YAG激光镭雕机CO2激光镭雕机半导体泵浦YAG激光镭雕机光纤激光镭雕机 灯泵浦YAG激光镭雕机 YAG激光器是固体激光器，采用氪灯作为能量源（激励源），Nd（钕）是一种稀土族元素，作为产生激光的介质，激励源发出特定波长1.064um的入射光，通过能级跃迁释放出激光，将激光能量放大并整形聚焦后形成可使用的激光束。5 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项镭雕机类别全反射镜钕钇铝石榴石激光器聚焦镜过滤镜 CO2激光镭雕机 采用CO2气
4、体充入放电管作为产生激光的介质，当在电极上加高电压，放电管中产生辉光放电，就可使气体分子释放出激光，将激光能量放大后就形成对材料加工的激光束。6 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项镭雕机类别 半导体泵浦YAG激光镭雕机a、半导体侧泵YAG激光镭雕机 使用波长为 808nm 半导体激光二极管泵浦 Nd:YAG 介质，使介质产生大量的反转粒子在Q开关（使发射光能量一直）作用下形成波长1064nm的巨脉冲激光输出，电光转换效率高。7 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项镭雕机类别转换器半
5、导体光源全反射镜全反射镜聚焦镜固体激光器输出镜b、半导体端泵YAG激光镭雕机 直接从激光晶体的端面将半导体泵光（808nm）泵入，经光学 镜组输出生激光，使转换效率大大提高。光纤激光镭雕机 由光纤直接输出激光。8 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项镭雕机类别激光镭雕机组成 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项 激光打标机有电源系统、激光器、冷却系统、光学扫描系统、Q开 关、聚焦系统等组成。镭雕机组成图激光镭雕机优点缺点灯泵浦YAG价格廉价，使用方便，应用面广，功率高。光斑大，不适合
6、做精细加工，需频繁更换灯管，增加了耗材本钱半导体侧泵YAG价格相对廉价（比灯泵YAG激光打标机略高）使用方便，应用面广，功率高，不消频繁换灯管，激光器使用时间长。光斑较大，不适合做比较精细加工。半导体端泵YAG使用方便，技术较成熟，应用面广，激光器使用时间长，光电转换率高，光斑小，适合做精细加工。价格较贵，功率较小，不适合做激光深加工。10镭雕机类型特点 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项激光镭雕机优点缺点CO2激光镭雕机价格较灯泵YAG激光打标机都便宜，技术，可广泛使用在非金属的激光打标方面。功率小，不适合做精细加工。光纤激光镭雕机使
7、用方便，技术较成熟，应用面比较广，光斑小，适合做精细加工。采用风冷，减少水冷所需耗材成本。价格较贵，功率较小，不适合做激光深加工。11 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项镭雕机类型特点一台镭雕机的性能，主要由雕刻速度，雕刻强度和光斑大小而决定。雕刻速度：指的激光头移动的速度，通常用IPS英寸/秒表示，速度带来高的生产效率。速度也用于控制切割的深度，对于特定的激光强度，速度越慢，切割或雕刻的深度就越大。雕刻强度：指射到于材料表面激光的强度。对于特定的雕刻速度，强度越大，切割或雕刻的深度就越大。光束光斑：大小可利用不同焦距的透镜进行调节。小
8、光斑的透镜用于高分辨率的雕刻。12 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项镭雕机性能因素编号不良项目不良原因改善对策1偏移a.量测方法不正确b.位置参数不正确c.操作员作业不当a.量测方法教导b.重新调整参数c.加强自检，QC抽检，发现问题及时解决d.现场教导作业员操作方法2溢出a.填充参数不合适b.频数太大自判调整合适的参数3未雕完全工件表面有残余杂质a.来料品质管控，表面有脏污预先处理b.不良品擦拭干净后再镭雕4标深不够a.镜头灰尘太多b.激光功率不够，速度太快c.焦距不正确a.作业前擦拭激光镜头b.自判设备参数，加大功率，调慢速度c.
9、调整合适焦距13 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项镭雕异常及改善 检查水路、电路无误后方能开机，开机顺序为：接通进线电源，打开钥匙开关。此时机器抽风及制冷系统通电，电流 表显示数值7A左右。等待510秒钟，按动外控制面板上触发按钮，电流表显示数值为 零，35秒钟之后，氪灯点燃，电流表显示数值7A。打开振镜电源。打开计算机，调出所需打标文件。调节激光电源到工作电流（1018A），即可开始打标；打标结束 后，按以上顺序逆向关闭各组件电源。14 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项镭雕
10、机使用流程1.严禁无水或水循环不正常情况下启动激光电源和调Q电源。2.不允许Q电源空载工作（即调Q电源输出端悬空）。3.出现异常现象，首先关闭振镜开关和钥匙开关，再行检查。4.不允许在氪灯点燃前启动其他组件，以防高压窜入损坏组件。5.注意激光电源输出端（阳极）悬空，以防与其他电器打火、击穿。6.保持内循环水干净，定期清洗水箱并换干净去离子水或纯水。15 镭雕简介 工作原理 镭雕机类别 结构组成 类型特点 性能参数 异常及改善 使用流程 注意事项注意事项16Thank you for your attentionMansfield Co.Ltd We dedicated ourselves to create values more than your requirement.
