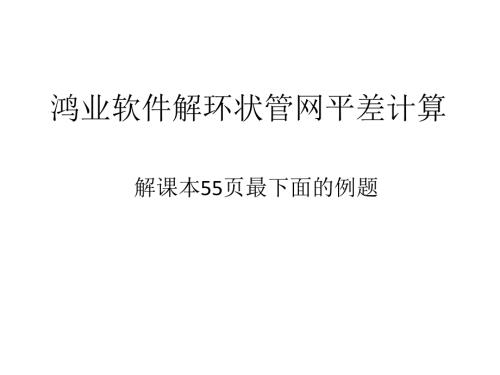

1、鸿业软件解环状管网平差计算解课本55页最下面的例题步骤1设置出图比例20000，设置文字大小2.02设置一个tempt（图名，可随便定）图层，颜色为紫色，线宽为0.3（这些可以随便定，主要为了确定给水管道位置，但这个步骤最好有）3在这个图层上画出课本中的框框，。4给水交互布管新建工程名（名称随意）确定管代号（输J），选球墨铸铁管确定用鼠标点击节点布置管线，顺序可随意，布完一个环用回车键布其余管段。6和10节点间有两条管线所以另外加一条折线增加一个节点11。（平差 重复线分离）5工具图层点击新建图层前的小灯泡（这一步是为了关闭新建图层）6给水节点编号给水节点自动编号选择起始节点，在图上点击输入节
2、点其始编号1，然后回车，全部按主结点编号，回车，全部自动编号，回车，如果出现有些节点未标注，是否自动标注，输Y，回车。（节点编号与所要求的不一致没关系，在下一步中更改）7给水编辑标注查询用鼠标点选节点，修改节点编号，输入地面标高。或者采用工具编辑查询。8平差定义管长点击管段J10J11，J11J1，输205（这是为了使输水管总长为410）9平差定节点流量定管供水类型10平差定节点流量定集中流量输入求得的水源流量，前面加负号11平差定节点流量按管长分配流量输H12平差定义管径定义管线直径。13平差选择反算水源压力，自由水头24，计算公式：海曾威廉，计算温度：20，管道局部损失系数：1.05,球墨
3、铸铁管。点击图面提取，全选图形，回车，输入h，回车，点击节点参数，在控制水压下面，第10个节点处输入根据泵的特性曲线方程求得的水压。点击计算。赋回图面，编写计算书。14平差管段标注输s，回车，再回车15平差节点标注输s，回车，再回车16平差管标注图例，平差井标注图图片详解反算水源压力管网平差计算书一、平差基本数据 1、平差类型：反算水源压力。2、计算公式：海曾威廉公式 V=0.44*C*(Re/C)0.075*(g*D*I)0.5 Re=V*D/计算温度：20，=0.000001 3、局部损失系数：1.05二、节点参数 节点编号 流量(L/s)地面标高(m)节点水压(m)自由水头(m)1 16
4、386 0.000 24.000 24.000 2 28.393 0.000 26.087 26.087 3 17.657 0.000 28.347 28.347 4 20.482 0.000 24.587 24.587 5 32.489 0.000 26.175 26.175 6 37.080 0.000 29.271 29.271 7 14.832 0.000 24.264 24.264 8 26.839 0.000 26.171 26.171 9 16.951 0.000 28.472 28.472 10 -219.800 0.000 30.165 30.165 11 8.687 0.
5、000 29.684 29.684 三、管道参数 管道编号 管径(mm)管长(m)流量(L/s)流速(m/s)千米损失(m)管道损失(m)2-1 150 760.0 9.569 0.501 2.746 2.087 3-2 250 850.0 35.521 0.674 2.659 2.260 4-1 150 400.0 6.817 0.357 1.466 0.587 4-7 150 350.0 5.304 0.278 0.922 0.323 5-4 250 700.0 32.604 0.619 2.269 1.588 5-2 150 400.0 2.441 0.128 0.219 0.088 6
6、5 300 850.0 68.028 0.896 3.642 3.096 6-3 300 400.0 53.178 0.700 2.309 0.924 7-8 150 700.0 9.528 0.498 2.724 1.907 8-9 250 850.0 35.873 0.681 2.708 2.301 8-5 150 350.0 0.494 0.026 0.011 0.004 9-6 300 350.0 52.824 0.695 2.281 0.798 10-6 400 410.0 107.765 0.808 2.181 0.894 10-11 400 205.0 112.035 0.840 2.343 0.480 11-6 400 205.0 103.344 0.775 2.018 0.414 四、管网平差结果特征参数 水源点 10:节点流量(L/s):-219.800 节点压力(m):30.16 最大管径(mm):400.00 最小管径(mm):150.00 最大流速(m/s):0.896 最小流速(m/s):0.026 水压最低点 1,压力(m):24.00 自由水头最低点 1,自由水头(m):24.00 软件计算和手算出入原因软件计算中在进行平差计算步骤时的控制压力不是计算得出来的而是预估的会造成出入。
