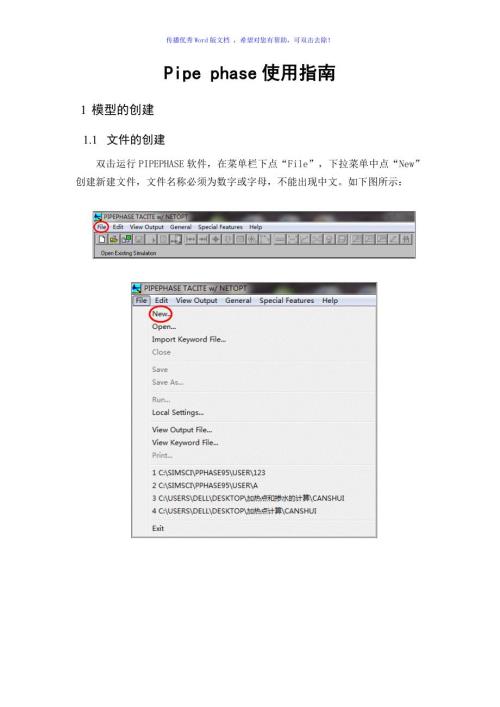

1、传播优秀Word版文档 ，希望对您有帮助，可双击去除！Pipe phase使用指南1 模型的创建1.1 文件的创建双击运行PIPEPHASE软件，在菜单栏下点“File”，下拉菜单中点“New”创建新建文件，文件名称必须为数字或字母，不能出现中文。如下图所示：传播优秀Word版文档 ，希望对您有帮助，可双击去除！1.2 计算模型的选取完成文件的创建后按照建模指导依次选择模型建立采用的计算模型、流体模型、和单位制。1.2.1 计算模型计算模型分为三种：Network Model（网络模型）、Gas Lift Analysis（气举分析模型）、PVT Table Generation（PVT计算模
2、型）。我们选用网络模型，如下图所示：传播优秀Word版文档 ，希望对您有帮助，可双击去除！1.2.2 流体模型规定好计算模型后进行流体模型的选择，可供选择的有两项，分别是Compositional（组分模型）和Blackiol（黑油模型）。我们在此处选用黑油模型，如下图所示：1.2.3 单位制单位制分为五种：English（英制单位）、Petroleum（石油单位）、Metric（公制单位）、SI（国际单位）、Custom Settings（用户自定义单位）。此处我们选用国际单位，如下图所示：传播优秀Word版文档 ，希望对您有帮助，可双击去除！2 参数的设置2.1 单位选取在菜单栏的“Gen
3、eral”选项的下拉菜单中选“Input Units Of Measurement”进入单位选取界面。按照下图所示对模型计算时的单位进行选取。传播优秀Word版文档 ，希望对您有帮助，可双击去除！2.2 物性参数的输入在菜单栏的“General”选项的下拉菜单中选“PVT Data”进入物性参数输入界面。在同一个集输系统中存在不同区块的产液，油品性质也有差别，此时应建立多个油品物性参数页，在模拟的时候选取正确的物性参数。传播优秀Word版文档 ，希望对您有帮助，可双击去除！对物性参数进行输入时应注意以下几点： 注意密度单位、粘度单位的换算； 粘度变化规律按照每提升10，粘度降低一半的原则进行输
4、入。具体如下图所示：传播优秀Word版文档 ，希望对您有帮助，可双击去除！3 功能键介绍3.1 功能键介绍3.2 实际操作展示3.2.1 建立起点和终点在工具栏中分别选择起点、终点图标置于工作区域。传播优秀Word版文档 ，希望对您有帮助，可双击去除！3.2.2 建立管线点击起点箭头右方的红色小方框，然后拖动鼠标，出现一条虚线，将虚线的末端放在终点的蓝色小方框内，放开鼠标，建立连接的管线。最后形成如下图所示的样子，其中红色直线上三角的指向代表液体的流向。传播优秀Word版文档 ，希望对您有帮助，可双击去除！4 模型数据录入4.1 起点与终点双击工作区域内起点与终点的图标，可对其基本参数进行设置
5、4.1.1 起点起点参数输入示意图。4.1.2 终点终点参数输入示意图。传播优秀Word版文档 ，希望对您有帮助，可双击去除！4.2 管线双击建立的连接线进入管线参数设置界面，在界面中点击“pipe”键进行设置。传播优秀Word版文档 ，希望对您有帮助，可双击去除！对管线参数的填写进行介绍，如下图所示：4.3 泵及加热炉4.3.1 泵和加热炉的图标4.3.2 泵和加热炉的设置泵的设置（待补充）。传播优秀Word版文档 ，希望对您有帮助，可双击去除！加热炉设置，将液量提升到的温度填写在空格内，如下图所示：4.3.3 泵和加热炉在软件中的使用泵的应用（待补充）。加热炉的应用如下图所示，表示在10
6、00m管线的中间位置设置一个加热点。传播优秀Word版文档 ，希望对您有帮助，可双击去除！5 模拟数据输出5.1 检查和运行菜单栏中点击进入对模型的检查及运算界面，在界面中可对所创建模型中是否存在错误进行检查，根据检查结果进行修正或进行运算，如下图所示：5.2 数据显示在对模型进行完运算后，要对P、V、T的数据进行观察，在菜单栏“View Output”的下拉菜单中进行设置，如下图所示：传播优秀Word版文档 ，希望对您有帮助，可双击去除！对显示内容选择完毕后可在工作区域内看到所需数据。传播优秀Word版文档 ，希望对您有帮助，可双击去除！6 模拟结果的辨识通过观察起点、节点等数据可以判断方案设计的正确性，因此要避免对于数据的错误理解，以下着重说一下节点数据对于方案判定的影响。如下图所示，节点温度为50.5，高于S001起点温度35.0，由此可知节点是一个混合温度，不能代表某一条管线的液量到达此点的温度，因此节点温度不能作为判定方案可行的依据。判断液体流经一段管线后的温度是否低于液体里油品的凝固点，应观察此段管线的温将，具体方法如下：双击所要查看的管线，选择查看温度和距离、压力和距离的变化关系。传播优秀Word版文档 ，希望对您有帮助，可双击去除！在得到的图中判断温降及压降是否符合要求，示意图如下：传播优秀Word版文档 ，希望对您有帮助，可双击去除！
