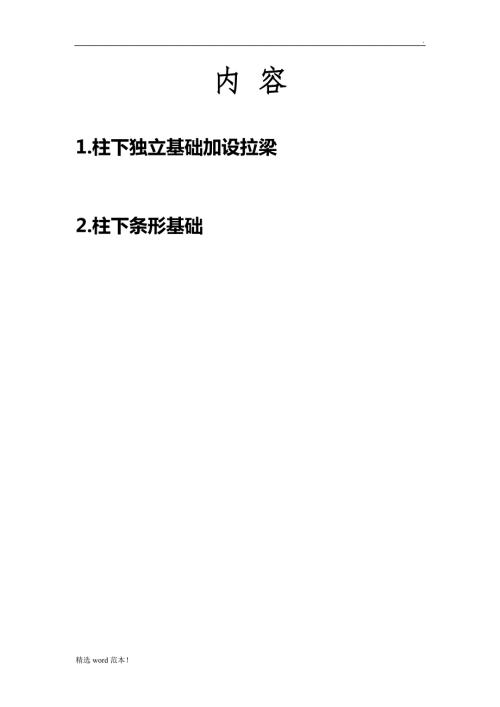

1、内 容1.柱下独立基础加设拉梁2.柱下条形基础柱下独立基础加设拉梁在PKPM主界面选择JCCAD的第2项基础人机交互输入，程序进入基础交互输入环境。点击参数输入/基本参数，弹出基本参数对话框，共有两页。上图中，地基承载力特征值按任务书给定数值修改，承载力修正用基础埋置深度按工程实际情况修改（自室内地面算至基础底面）。其余不修改。上图中，室外自然地坪标高按实际修改，混凝土强度等级修改为30，一层上部结构荷载作用点标高按实际修改（柱根相对室内0.000标高）。其余不修改。点击荷载输入/荷载参数，弹出输入荷载组合参数对话框。上图中，活荷载按楼层折减系数按楼层数修改，45层填0.7，68层填0.65
2、其余不修改。点击附加荷载/加点荷载，可以输入地上一层填充墙的恒载。注意：如果拉梁上有填充墙，应将填充墙和拉梁的荷载折算为节点荷载直接输入到独基上。因为拉梁不能导荷和计算，填充墙如作为均布荷载输入，荷载将丢失。点击读取荷载，显示选择荷载类型对话框。左边选择SATWE荷载，右边SATWE荷载中把有地震参与的组合取消。点击上部构件点击拉梁/拉梁布置，弹出构件选择对话框。通常设置拉梁的目的是加强基础的整体性，调整柱基础不均匀沉降和减少首层柱的长度。拉梁应有一定的刚度，其截面高度可取（1/151/20）L，宽度可取（1/251/35）L，其中L为柱距。拉梁位置除桩承台外，宜靠近首层地面，按轴心受力构件
3、设计。拉梁布置如下图点击柱下独基/自动生成，用Tab键转换光标选择方式为窗口方式，选择全部柱子。弹出如下对话框直接点击确定，弹出如下对话框点击确定即可。基础碰撞时会自动合并成一个基础。点击结束推出，推出程序。在PKPM主界面选择JCCAD的第6项基础平面施工图，程序进入绘制基础平面施工图环境。绘图参数一般不用修改，按默认即可。点击确定后，如下图基础平面施工图中，需要插入一个独立基础详图，标注轴线，标注独基编号，写图名，如果没有结构总说明还要写基础说明。柱下条形基础在PKPM主界面选择JCCAD的第2项基础人机交互输入，程序进入基础交互输入环境。点击参数输入/基本参数，弹出基本参数对话框，共有两
4、页。上图中，地基承载力特征值按任务书给定数值修改，承载力修正用基础埋置深度按工程实际情况修改（自室内地面算至基础底面）。其余不修改。上图中，室外自然地坪标高按实际修改，混凝土强度等级修改为30。其余不修改。点击荷载输入/荷载参数，弹出输入荷载组合参数对话框。上图中，活荷载按楼层折减系数按楼层数修改，45层填0.7，68层填0.65。其余不修改。点击附加荷载/加线荷载，可以输入地上一层填充墙的恒载。点击读取荷载，显示选择荷载类型对话框。左边选择SATWE荷载，右边SATWE荷载中把有地震参与的组合取消。点击地基梁/地梁布置，弹出构件选择对话框。注意：若要地梁悬挑，应先用网格节点/网格延伸命令将网
5、格线挑出，然后再布置地梁。柱下钢筋混凝土条形基础一般采用倒 T 形截面，由梁和翼板组成。柱下条形基础的高度应根据计算确定，并宜为柱距的 1418。梁宽不宜小于200mm，且不小于翼板宽的14。翼板厚不宜小于200mm，当翼板厚大于250mm时，宜采用变厚度翼板，其坡度宜小于或等于l3。条形基础的端部宜向外伸出，其长度宜为第一跨的 0.25 倍。条形基础梁顶部和底部的纵向受力钢筋除应满足计算要求外，顶部钢筋按计算配筋全部贯通，底部贯通钢筋应不少于底部全部受力钢筋总面积的 13。钢筋直径不应小于 12mm。当梁高超过700mm 时，梁腹部两侧应沿高度配置纵向构造钢筋（不包括梁上、下部的受力钢筋及架
6、立钢筋），其每侧截面面积不应小于腹板截面面积 bhw 的 0.1%，hw为梁高H减去底板厚度h。条形基础梁的箍筋宜采用封闭式，其间距应按计算确定，直径不应小于8mm。因基础梁刚度远大于柱刚度，塑性铰一般产生在柱底部，不会发生在基础梁，故可不必按抗震加密梁端箍筋。当地基梁与柱刚度相差不太大时（如框架梁柱），则在地基梁两端加密箍筋。 翼板的横向受力钢筋应由计算确定，钢筋直径应不小于 10mm，间距为 100-200mm。纵向受力钢筋可按构造配置，其直径宜采用 810mm，间距不大于 300mm。地基梁布置后如下图所示。点击结束退出，弹出如下对话框。点击显示，弹出如下对话框。点击修改，弹出如下对话框
7、注意上图中地基梁修正后平均承载力和底板平均反力（含基础自重）已改变。单击放弃，屏幕显示如下图所示。单击下组荷载几次，直至退出程序。在PKPM主界面选择JCCAD的第3项基础梁板弹性地基梁法计算/弹性地基梁结构计算。弹出如下对话框。单击确定，弹出如下对话框。上图中，先在请选择是否进行节点下底面积重复利用修正前打钩，然后点击1、按普通弹性地基梁计算。单击继续单击退出，弹出如下对话框。上图中输入修正系数值1.1即可。单击确定，屏幕显示如下图所示。这里可以选择查看计算结果，满足要求后可以画施工图，不满足要求返回前面在PKPM主界面选择JCCAD的第2项基础人机交互输入中修改。点击退出，继续运行，屏幕显示如下图。点击确定，屏幕显示如下图。点击退出。在PKPM主界面选择JCCAD的第8项弹性地基梁施工图绘制/平面表示法。单击绘制新图，弹出如下对话框。上图中，地基梁名称改为JL，间距符号改为用表示，截面尺寸标注翼缘前打钩。其余不修改。单击确定。注意：PKPM标注平法地基梁与国家标准稍有不同，详见06G101-6。上图加轴线，加图名，插图框，简单的基础说明，图面美化即可。精选word范本！
