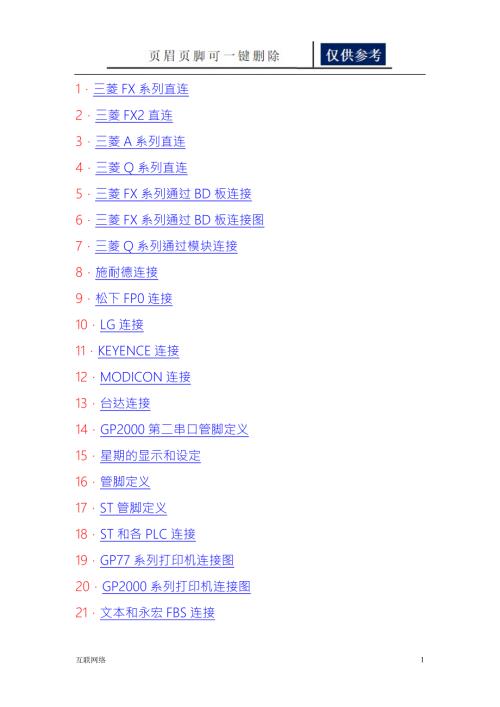

1、1三菱FX系列直连2三菱FX2直连3三菱A系列直连4三菱Q系列直连5三菱FX系列通过BD板连接6三菱FX系列通过BD板连接图7三菱Q系列通过模块连接8施耐德连接9松下FP0连接10LG连接11KEYENCE连接12MODICON连接13台达连接14GP2000第二串口管脚定义15星期的显示和设定16管脚定义17ST管脚定义18ST和各PLC连接19GP77系列打印机连接图20GP2000系列打印机连接图21文本和永宏FBS连接 返回三菱FX0N，FX1N，FX0S，FX1S，FX2N 系列直连 协议：MELSEC-FX（CPU）设置：波特率：9600，4-Line，数据长度：7，停止位：1 校
2、验：EVENGP侧（25针） PLC侧（8针） 7 5 SG 21 9 7 SDA 10 11 1 RDA15 2 RDB16 4 SDB14 针形 5 8 2 4 7 1 3 6 18 返回三菱FX2直连，协议：MELSEC-FX（CPU）设置：波特率：9600，4-Line，数据长度：7，停止位：1 校验：EVENGP侧（25针） PLC侧（25针） 9 3 SG 10 12 2 RDA15 15 RDB16 16 SDB14 418 77 821 12 13 17 20 21 返回三菱A系列直连，协议： MELSECAnN（CPU）设置：波特率：9600，4-Line，数据长度：8，停止
3、位：1 校验：ODD GP侧 PLC侧SG 7 7 SGTRX 9 3 SDARDA 10SDA 11 2 RDASDB 15 15 RDBRDB 16 16 SDBCSB 18 18 ERBERB 19 17 CSBCSA 21 5 ERAERA 22 4 CSA 20 21 返回三菱Q系列连接Q00/Q01协议选MELSEC-QnA（LINK），需在PLC软件中设置波特率为19200，Sum Check：YES，Run Write Setting：PERMIT，电缆连接方式有2种：一 通过编程电缆加9-25转接，转接线如下：GP侧（25P） 编程电缆侧（9P）SD 2 33 2 4 4 5
4、 8 SG 7 5二 GP直接和CPU连接，接线如下： GP侧（25P） PLC侧（6P） SD 2 1 RD 3 2 4ER 20 5 2 6CS 5 6 1 3 5SG 7 3Q00J无法直接和GP连接，需通讯模块。Q02和GP通讯使用默认设置，协议选MELSEC-Q（CPU）电缆连接图同上二。 返回三菱FX系列通过232BD或485BD连接，协议：FX2（LINK）三菱FX系列通过232BD或485BD和GP连接时，在PLC侧需做如下设置，即在D8120中写入特定参数和GP对应，具体参数定义如下：位号名称内容01b0数据长度7位8位b1b2奇偶性 b2，b1（0，0）：无（0，1）：奇校
5、验（ODD）（1，1）：偶校验（EVEN）b3停止位1位2位b4b5b6b7波特率 b7,b6,b5,b4 b7,b6,b5,b4(0,0,1,1):300 (0,0,1,1):4800(0,1,0,0):600 (1,0,0,0):9600(0,1,0,1):1200 (1,0,0,1):19200(0,1,1,0):2400b8起始符无有（D8124）初始值：STX（02H）b9结束符无有（D8125）初始值：ETX（03H）b10b11控制线无顺序b11,b10(0,0): 无RS-232C接口(0,1)：普通模式（RS-232C接口）(1,0)：互锁模式（RS-232C接口）(1,1)
6、调制解调器模式计算机连接通讯b11，b10(0,0): RS-485接口(1,0): RS-232接口b12不可使用b13和校验不附加附加b14协议不使用使用b15控制顺序方式1方式4默认通讯参数设置为19200，7/2，EVEN，此时在PLC侧若为232BD 则D8120中应为：1110 1000 1001 1110（即59550），若为485BD，则D8120中应为：1110 0000 1001 1110（即57502）。 返回FX2N-232BD连接图FX2N-485BD连接图 返回三菱Q系列通过QJ71C24模块连接，协议：MELSEC-QnA（LINK）设置： 返回施耐德PLC连接
7、协议：TSX via UNI-TELWAY设置：波特率：9600， 2-Line，数据长度：8，停止位：1 校验：ODDGP侧（25针） PLC侧（8针） 10 1 B 11 15 2 A 16 7 7 SG18192122设置：波特率：9600， 4-Line，数据长度：8，停止位：1 校验：ODDGP侧（25针） PLC侧（8针） 9 1 B 10 15 2 A 16 7 7 SG18192122 返回松下FP0，FPG连接，协议：NEWNET-FP SERIES设置：波特率：19200，RS-232C，数据长度：8，停止位：1 校验：ODDGP侧（25针） PLC侧（5针编程口）SD
8、2 4 RDRD 3 2 SDGND 7 3 GND 4 1 25 3 5 4圆头为PLC孔侧GP侧（25针） PLC侧（RS232口）SD 2 RRD 3 SGND 7 G 4 5和松下232口连接时，在PLC软件上需设置如下：optionplc configuration.COM portNo.412 port selectioncomputer link, No.414 baudrate:19200 返回LG PLC连接，协议：MASTER K10S，30S，60S，100S分别选对应协议。设置：波特率：9600，RS-232C，数据长度：8，停止位：1 校验：NONE 协议：MASTE
9、R K120S，200S，300S，1000S选MASTER-K *S SERIES CPU设置：波特率：38400，RS-232C，数据长度：8，停止位：1 校验：NONEGP侧（25针） PLC侧（9针）SD 2 2 RDRD 3 3 SDRS 4 CS 5 GND 7 5 GND 返回KEYENCE KV 系列连接，协议：对应协议设置：波特率：19200，RS-232C，数据长度：8，停止位：1 校验：ODD 计算机侧（9针） PLC侧（6针）RD 2 2 SDSD 3 4 RDER 4 1 CSSG 5 3 SGDR 6 6 RS 7 5 2KCS 8 注：PLC侧为电话插头，针脚方向
10、和光洋PLC 相反。 返回MODICON PLC连接，协议：MODBUS （MASTER）MODICON CPU 型号为140 CPU 11302S设置：波特率：19200，RS-232C，数据长度：8，停止位：1 校验：EVENGP侧（25针） PLC侧（9针）SD 2 2 RDRD 3 3 SDSG 7 5 SGRS 4 4 ERCS 5 6 DRDR 6 7 RSER 20 8 CS 返回Delta PLC连接RS232GP侧（25针） PLC侧（8针）SD 2 4 RDRD 3 3 SDRS 4 CS 5 SG 7 6 GND注：8针方向和三菱FX2N一样。RS485GP侧（25针）
11、PLC侧 TRMX 9 RDA 10 RS485 + SDA 11 SDB 15 RS485 - RDB 16 CSB 18 ERB 19 CSA 21 ERA 22 返回 GP2000第二串口管脚定义GP侧（9针） RD 2 SD 3 SG 5 RS 7 CS 8星期的显示和设定当前星期值：LS2054修 改 值：LS2062 返回9针、25针管脚定义 25针定义 9针定义 1 FG 1 CD 2 SD 2 RD 3 RD 3 SD 4 RS 4 ER 5 CS 5 SG 6 DR 6 DR 7 SG 7 RS 8 CD 8 CS 9 TRMX 9 FG 10 RDA 11 SDA 12 1
12、3 925 转换图 14 9针 25针 15 SDB 1 8 16 RDB 2 3 17 3 2 18 CSB 4 20 19 ERB 5 7 20 ER 6 6 21 CSA 7 4 22 ERA 8 5 23 24 25 返回 ST管脚定义 ST400 (RS422) ST401 (RS232)1 RDA 1 DR2 RDB 2 RD3 SDA 3 SD4 ERA 4 ER5 GND 5 GND6 CSB 6 CD7 SDB 7 RS8 CSA 8 CS9 ERB 9 RI ST402 (MPI)1 NC2 NC3 LINE(+)4 RTS5 GND6 5V7 NC8 LINE(-)9 N
13、C 返回ST和各PLC连接图ST400（9针母） S7-200（9针） 1 3 3 2 8 7 4 85 5 6 9ST400（9针母） FX2N（8针）1 72 43 15 587 2 返回 ST400（9针母） NEZA（8针） 1 2 3 2 1 7 4 8 6 9 5 7ST401（9针母） OMRON（9针） 2 2 3 3 5 9 7 5 8 返回GP77系列打印机连接图 EPSON系列 NEC系列GP（14P） 打印机（36P） GP（14P） 打印机（36P） PSTB 1 1 PSTB 1 1 PDB0 2 2 PDB0 2 2 PDB1 3 3 PDB1 3 3 PDB2
14、4 4 PDB2 4 4 PDB3 5 5 PDB3 5 5 PDB4 6 6 PDB4 6 6 PDB5 7 7 PDB5 7 7 PDB6 8 8 PDB6 8 8 PDB7 9 9 PDB7 9 9 BUSY 11 11 BUSY 11 11 INIT 10 17 NC 12 19 NC 13 17 NC 13 20 NC 14 19 GND 14 21 返回GP2000系列打印机连接图EPSON系列 GP（20P） 打印机（36P） PSTB 9 1 PDB0 8 2 PDB1 17 3 PDB2 16 4 PDB3 5 5 PDB4 4 6 PDB5 3 7 PDB6 12 8 PDB7 11 9 BUSY 10 11 INIT 19 17 GND 1 19 GND 6 20 GND 13 21 GND 15 GND 20 返回文本和永宏FBS连接图文本侧（9孔） PLC侧（4针编程口）SD 3 RDRD 2 SDGND 5 SG SDSG RD圆头为电缆针侧返回文本和FX连接图文本侧（9针母） FX2N（8针）6 RD+ 7 SDA7 SD+ 1 RDA 8 RD- 4 SDB9 SD- 2 RDB 5 SG 5SG 返回文本和连接图6 RD+ 7 SD+ 8 RD- 9 SD- 5 SG 5SG接线图返回25互联网络
