    ProE涡轮蜗杆的画法.doc

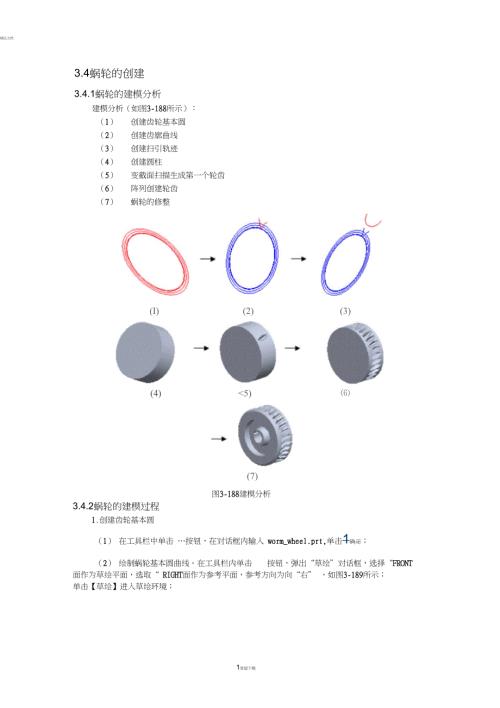

    1、精品文档3.4蜗轮的创建3.4.1蜗轮的建模分析建模分析(如图3-188所示):(1)创建齿轮基本圆(2)创建齿廓曲线(3)创建扫引轨迹(4)创建圆柱(5)变截面扫描生成第一个轮齿(6)阵列创建轮齿(7)蜗轮的修整29欢迎下载(I)(2)(3)(4)A;.;?-:?A 3 1 2咖转度度丑未腿转1Z7DTM4* 投影1+备投影20用披伸1IBCAL CJEDUF图3-216组操作(2) 首先单击选取已经创建好的轮齿,然后在主菜单上依次单击“编辑” t “复制”,然后再次依次单击“编辑“选择性粘贴”,弹出“选择性粘贴”对话框。对话框的设置如图3-217所示,单击【确定】,弹出“选择性粘贴”操作面

    2、板。选择性粘贴 XHAJisd 本O完全从属于要改变的选项仪尺寸和注释元素细节高级蕃翌配査I确定1取消图3-217“选择性粘贴”对话框(3) 在“选择性粘贴”定义面板内选择,输入旋转角度为“ 12”,如图3-218所示。图3-218 “选择性粘贴”定义面板(4) 在绘图区单击选取圆柱的中心轴“A_2”作为旋转轴。在“选择性粘贴”定义操作 面板内单击二-I按钮,完成第二个轮齿的创建。(5) 在模型树中单击刚刚创建的第二个轮齿特征,在工具栏内单击勺 按钮,弹出“阵列”定义操作面板,如图3-219示;图3-219 “阵列”定义面板(6) 在“阵列”特征定义面板内选择 “轴”阵列,在绘图区单击选择圆柱

    3、的中心轴“A-2作为阵列参照,输入阵列个数为“29”,偏移角度为“12”度,在“阵列”定义操作面板单击_J按钮,完成阵列特征的创建,完成后的蜗轮如图3-220所示。图3-220蜗轮7. 蜗轮的修整“位置”(1)在工具栏内单击按钮,弹出“旋转”定义操作面板,在面板内单击t “定义”,弹出“草绘”定义对话框,按如图3-221所示定义草绘平面。草绘图3-221定义草绘平面(2)单击 三、扌按钮,进入草绘环境,绘制如图3-222所示草图,单击 2按钮,完成草图的绘制。图3-222草图(3) 在操作面板内选择, 单击按钮,完成后蜗轮如图3-223所示。图3-223蜗轮(4) 在工具栏内单击按钮,弹出“旋

    4、转”定义操作面板,在面板内单击“位置t “定义”,弹出“草绘”定义对话框,按如图3-224所示定义草绘平面。图3-224定义草绘平面(5) 单击按钮,进入草绘环境,在主菜单内依次单击“草绘“参照”,弹出“参照”定义对话框,按如图 3-278所示改变参照,单击 儿汕匸 按钮。曲面:F17图3-225定义参照(6) 绘制如图3-226所示草图,单击 按钮,完成草图的绘制。图3-226草图中心线(7) 在操作面板内选择, 单击按钮,完成后蜗轮如图3-227所示。图3-227蜗轮单击参照(8)创建拔模特征。在工具栏内单击按钮,弹出“拔模”定义操作面板,(9)在操作面板内单击 J按钮,完成拔模。细节二十

    5、按钮,(10) 根据步骤(6)的操作完成另一侧的拔模。(11) 创建孔特征。在工具栏内单击按钮,弹出“孔”定义操作面板,单击 弹出一面板,选择“同轴”,“放置”定义如图3-229所示。图3-229定义孔参照(12) 在操作面板内,输入孔直径“16”,深度通孔岂匸,单击叼按钮,完成孔的创 建。(13) 创建键槽。在工具栏内单击按钮,弹出“拉伸”定义操作面板,在面板内单击“位置“定义”,弹出“草绘”定义对话框,按如图3-230所示定义草绘平面。图3-230定义草绘平面(14) 单击二按钮,进入草绘环境,绘制如图3-231所示草图,单击 9按钮,完成草图的绘制。图3-231草图(15) 在操作面板内

    6、选择去材,通孔吕匕,单击WL安钮,完成键槽的创建,如图3-232所示。图3-232创建键槽(16) 创建倒角特征。在工具栏内单击按钮,弹出倒角”定义操作面板,定义如图3-233所示,然后在操作面板内,单击I按钮完成。D 2.50v图3-233定义倒角3.5蜗杆的创建3.5.1蜗杆的建模分析下面制作如图3-234所示的蜗杆。图3-234蜗杆 建模分析(如图3-235所示):创建阶梯轴。(2)创建轮齿。(1) 图3-235蜗杆的建模分析3.5.2蜗杆的建模过程1.创建阶梯轴(如图 3-236所示)图3-236创建阶梯轴(1) 在工具栏内单击按钮,在新建对话框中输入文件名worm.prt,然后单击

    7、空二(2) 在工具栏内单击按钮,或者依次在主菜单内单击“插入” t “旋转”,弹出“旋转”定义操控面板,在面板内单击“位置“定义”,弹出“草绘”定义对话框。(3) 选择“TOP面作为草绘平面,选取“RIGHT面作为参照平面,参照方向为向“右”, 单击【草绘】进入草绘环境。(4) 绘制如图3-237所示的二维草图,在工具栏内单击2按钮,完成草图的绘制。在绘制此草图时,一定要绘出中心线。H 100.00 H中心线图3-237绘制二维草图(5)在操控板中,单击按钮,预览所创建的特征,然后单击二按钮,完成特征的创建。2.创建轮齿(1)在主菜单中选择“插入”7“螺旋扫描”7“伸出项” 性定义对话框。,出

    8、现如图3-238所示的属(2)按图3-238所示选择3-239所示的对话框。菜单管理器属性常数可变的轨迹法向右手定则左手定则 完成 退出图3-238 “属性”菜单管理器可变的”、“穿过轴”、“右手定则”“完成”,出现图设置草绘平面新设置设置平面 平面产生基准 放弃平面图3-239“设置草绘平面”菜单管理器(3)在绘图区内单击 “TOP面作为绘图平面,依次单击“正向”7“缺省”进入绘图平面。 绘制如图3-240所示的扫引轨迹线,单击完成扫描轨迹。在绘制此草图时,定要绘出中心线。(5)在操控板中,输入螺距“11”,并按回车键,系统进入绘制截面状态。(6)绘制如图3-241所示的二维草图,在工具栏内单击按钮,完成截面的绘制。图3-241绘制二维草图(7)在如图3-242所示的“伸出项:螺旋扫描”对话框中选择 模型,然后单击“完成”完成轮齿的创建。“预览”预览完成后的神出顶=螺娃扫描元素Attributes (fl性)不变的摞距,Swp Frofilft 1 草绘平面-Pitch囑距)节距二11Section截面己定义hu 仙二|J 1億妇信目|确司T|图3-242“伸出项:螺旋扫描”对话框欢迎您的下载,资料仅供参考!致力为企业和个人提供合同协议, 策划案计划书,学习资料等等打造全网一站式需求
