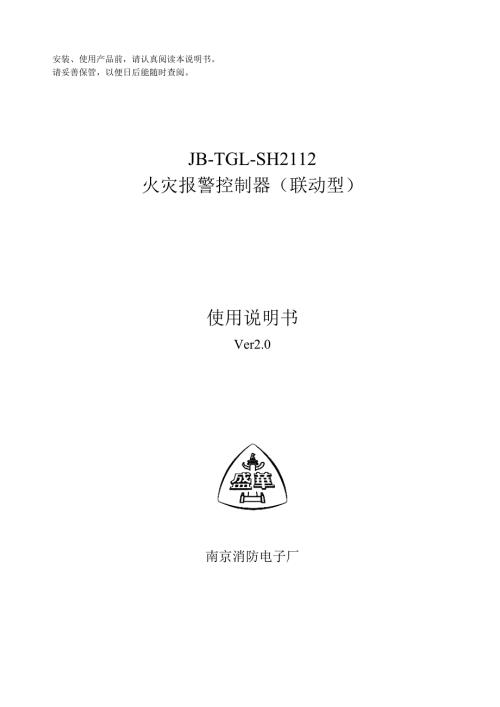

1、JB-TGL-SH2112火灾报警控制器（联动型）使用说明书 南京消防电子厂 安装、使用产品前，请认真阅读本说明书。请妥善保管，以便日后能随时查阅。JB-TGL-SH2112火灾报警控制器（联动型）使用说明书Ver2.0南京消防电子厂 目 录1. 概述32. 技术参数33. 工作原理34. 安装、调试44.1 安装44.2 调试45. 系统说明55.1 面板指示灯55.2 面板功能键55.3 LCD显示65.4 打印机65.5 组网功能105.6 联动控制105.7 声光警报器105.8 电源105.9 探测器报警级别105.10 探测器名称及对应编号：115.11 联动设备名称及对应编号：1
2、15.12 显示特征说明116. 系统菜单156.1 运行参数设置166.2 总线编码设置166.3 多线编码设置176.4 分段编码设置186.5 分段编码清除186.6 主从机设置186.7 从机设置196.8 从机清除196.9 联动反馈设置196.10 联动关系编辑206.11 联动关系清除216.12 联系本机火警216.13 联系本机反馈216.14 火警传输设备216.15 密码修改216.16 汉字信息录入216.17 用户设置操作226.18 联动操作226.19 历史数据显示226.20 烟温曲线显示226.21 设备查询237. 联动关系式使用说明237.1 受控设备信息
3、237.2 报警信息238. 联动功能259. 维护说明2610. 内部接线2711. 成套性2712. 开箱检查2813. 厂商信息29附录1 信息编码301. 概述JB-TGL-SH2112火灾报警控制器（联动型）是一种大容量、智能化、具有火灾报警、联动控制功能的控制器，由火灾报警、联动控制、电源和备电四大部分组成。JB-TGL-SH2112火灾报警控制器(联动型)具有良好的人机交互汉字显示界面，操作灵活方便，性能稳定、功能完善，适用于大中规模的火灾报警和联动控制一体的消防工程。2. 技术参数2.1 引用标准GB4717-2005 火灾报警控制器GB16806-2006消防联动控制系统2.
4、2 电源主电：AC220V（-15%+10%），单相50Hz1Hz，最大功耗小于300VA 备电：DC24V 17Ah2.3 使用条件 工作温度：0+40 相对湿度： 95%（不凝露） 储存温度：-40+602.4 外型尺寸：1400mm(H)560mm(W)625mm(D)（可选高度1600mm(H)或1800mm(H)）2.5 重量：70kg2.6 颜色：灰白色 2.7 基本功能： 符合GB4717-2005和GB16806-2006。2.8 探测器总线报警容量:一台控制器最大8个回路，每个回路最大240个报警部位，共1920个报警部位。2.9 控制器总线容量：一台集中机最大可接99台从机
5、区域控制器或火灾显示盘）。2.10 联动容量:总线联动480个点（占用报警地址），直接输出触点8个（可扩充），多线总线联动点数之和不大于520点。2.11 连线方式：回路为无极性二总线，集中机与区控机之间为RS-485总线，线规格均为ZR-RVS-21.5mm2，回路总线长度不大于1500米（加中继器可达3000m）。3. 工作原理JB-TGL-SH2112火灾报警控制器（联动型）的原理方框图见图1所示。图1 SH2112控制主板原理方框图其中火灾报警部分由控制主板、主灯键板和回路板组成。一个回路板管理两个探测回路。每个报警部位对应一个编码单元。 联动控制为直接输出触点控制，由一块联动主板和
6、联动灯键板组成。微处理器主要完成对8个回路的1920个编码单元的登记和巡检。一旦发现回路上出现火警、故障时，立即进行相应的联动操作、声光报警、LCD液晶显示和打印记录。控制主板通过RS-485通信接口组成控制器通信网，实现对区域机复位、消音等功能以及其他信息传送功能。控制主板通过RS-232通信接口向消防中心传递火警信息。4. 安装、调试JB-TGL-SH2112火灾报警控制器（联动型）为立柜式通用控制器，其外型图2所示。图2 SH2112控制器外型图4.1 安装4.1.1 由于本控制器为重要消防设备，设备的安装应由本厂工程安装人员或各地消防部门认可的专业安装人员安装。探测器和控制器的安装必须
7、在建筑物土建及装璜工程结束后进行。在使用中应谨防受到破坏和污染。4.1.2 本机为立柜式结构，应在该机背后留出一米以上的安装维修通道，至少在一侧留出一米以上的运输维修通道。正面应有水平距离1.5米以上的操作空间，外线均经地沟或地板从控制台底部进入。地面敷设木地板或防静电地板。4.1.3 本控制器有专门的接地端子，安装使用中应确保良好接地。要求用4mm2以上的多股软铜线或编织线接至消防室专用地线上。接地电阻应小于4。4.1.4 外线接线在机柜中有专用接线端子，端子旁边有文字标识。各类外接线应按照功能分组接线。探测器回路线及各类信号线的线横截面积不得小于1mm2，电源线的线横截面积不得小于1.5m
8、m2，电源线与信号线严禁共管。探测器回路线长度不大于1500米。4.1.5 本机系统外部接线按功能分有回路线（2线，无极性）、外供24V电源线（2线，分别为24V和地）、控制器RS485总线（2线，A和B）、直接输出触点外接线（3线，输出、输入和地），RS232总线（3线，收、发、地）等。每种功能接线不能相互短路。4.2 调试4.2.1 调试前，应认真检查管线施工质量，管线敷设必须严格遵守国家消防工程施工及验收规范的要求。4.2.2 检查接地线和本机的各种外接线两两之间是否有短路现象，要确认无短路。再检查接地线和本机主电电源的各种电源输出接口是否有短路现象，要确认无短路。4.2.3 一切接线检
9、查无误后，检查交流和直流保险丝是否已安装，检查AC220V是否接通。4.2.4 为防止外线对控制器的影响，控制器第一次开机时，先不接外线。先开控制器主电交流开关，后开备电开关，此时备电处于充电状态。上电后，控制器进入系统初始化状态。系统初始化结束后，系统进入正常监视状态。确认控制器本身系统工作正常运行之后，关机，连接外线。关机时，同时关闭主/备电开关的。4.2.5 由于火灾报警控制器的重要性，因此要求每个操作人员应严格按消防部门的有关规定和本说明书的要求进行正确操作。系统进入正常运行后，操作人员就可以进行功能键和键盘操作，进行编码（编程）输入或者查询，并可实施控制。4.2.6 本机对探测回路采
10、用自动登记方法，探测回路总线上所带编码单元，均自带地址号，在没有编码情况下，如果在线登记正常，将会提示无编码故障，通过调试键盘，进入系统菜单，对在线编码单元进行编码，建立探测回路总线网络。如果已经编码，但该单元不在线，本机会给出无探测器故障提示。实际在线的探测部位的地址码不可重号。所有编码单元必须先编码设置后才能报警。回路总线的在线单元数量可以通过自检键查看。4.2.7 一旦控制器接收到故障信息，控制器将进入故障报警状态：响起故障声，点亮“故障”指示灯，LCD将显示故障部位、类型、时间和故障总数，打印机将打印故障信息，可按“消音”键消音。操作人员应立刻分析故障原因，迅速采取有效措施，及时排除故
11、障，确保控制器始终处于正常监视状态。当故障排除后，需经复位或关机断电重新开机，控制器才能进入正常监视状态。当有回路线路故障时，必须关机断电并检查，确认无误后，开机，控制器才能进入正常监视状态。4.2.8 一旦控制器接收到火灾报警信号，控制器将进入火灾报警状态：点亮“火警”指示灯，LCD将显示首报警部位、类型、级别和时间，同时LCD将显示报警部位和火警总数，打印机将打印出火警信息，启动声光警报器，启动声、光报警装置，可按消音键消音，并点亮消音灯。当火警排除后，需经复位或总清，控制器才能进入正常监视状态。4.2.9 根据使用现场的具体情况，进行系统设置中各设备联动关系的设置。所有设备必须先编码后才
12、能进行联动关系的设置。4.2.10 在联动自动有效情况下，控制器根据设置的联动关系，自动启动相应联动设备。控制器将显示并打印联动动作信息。4.2.11 在手动联动有效情况下，操作人员可通过键盘进入菜单对所有总线、多线设备进行菜单手动联动。多线手动钥匙有效情况下，操作人员亦直接通过多线按键实施多线手动联动控制。4.2.12 通过调试键盘，设置集中机（主机）和区域机（从机），建立控制器集中区域报警系统网络。对系统中区域机的编码不可重号，集中机只能设置一台。4.2.13 系统正常编码设置后，复位。根据复位结果提示排除报警信息，使系统运行正常。4.2.14 具体菜单设置及操作方法详见本说明书67的内容
13、5. 系统说明5.1 面板指示灯5.1.1 火警总指示灯，红色。5.1.2 故障总指示灯，黄色。5.1.3 联动总指示灯，红色。5.1.4 联动启动总指示灯、联动反馈总指示灯，红色。5.1.5 手动联动有效、自动联动有效指示灯，绿色。5.1.6 电源工作状态指示灯，其中工作正常为绿色，故障为黄色。5.1.7 软件故障指示灯、声光警报器故障指示灯，黄色。5.1.8 自检指示灯，黄色。5.1.9 复位、消音指示灯。绿色。5.1.10 8个直接输出触点对应有红色动作指示灯、反馈指示灯、黄色故障指示灯。5.2 面板功能键5.2.1 LCD “背光”键按此键，可打开或关闭LCD背光。由于LCD背光灯寿
14、命有限，因此当背光打开之后，若没有及时关闭，且3分钟内无任何操作或无新火警、联动、故障信息等，则控制器将在3分钟后自动关闭背光。5.2.2 “复位”键和复位灯按此键，可使系统复位。如果控制器被设为主机，主机复位的同时，从机也复位。复位期间，复位指示灯亮，复位结束后，复位指示灯灭。复位可以清除当前的所有火警、故障和动作显示，复位所有总线制被控设备和探测器，复位直接输出触点上的故障状态指示灯，清除消音状态。重新登记回路总线、控制器总线上的单元。5.2.3 “消音”键和消音灯 在有声响报警时，操作此键可关闭报警声，同时，消音灯被点亮，消音键可重复消音，而消音灯在有新信息时熄灭。5.2.4 “自检”键
15、在系统监视状态下操作此键，控制器将对所有LED指示灯，LCD液晶显示，打印机，声响进行全面检查，显示当前回路编码单元数量、主从机设置情况。打印机应打印“打印机正常！”字样。约10秒后，控制器自动退出自检状态，进入正常监视状态。自检期间3秒后，可按“ESC”退出，手动回到监视状态。5.2.5 “校时”键在系统监视状态下操作此键，按LCD提示，用键盘输入时间，输入结束后，按“ENTER”键保存新时间，按“ESC”退出设置，回到监视状态。5.2.6 “总清”键在正常监视状态操作此键后，出现输入密码字样，输入密码，并按“ENTER”后，系统将快速清除探测总线上的火警、联动，恢复初始状态的显示。从机响应
16、主机的总清命令。该密码和进入系统设置的密码一样。5.2.7 “声光警报器”键此键为1回路241号地址的声光警报器手动清除/启动按键。不受手动无效设置的控制。5.2.8 8个直接输出联动触点对应有启动手动按键。5.2.9 电钥匙 电钥匙控制直接输出触点手动按键是否有效。当被置于有效位置时，直接手动直接输出触点按键将启动/取消相应的触点动作。5.3 LCD显示采用液晶显示各种信息，包括：实时时钟显示；火警、联动、故障信息中文显示（其中首警固定显示，火警、联动、故障信息可按左右键选择查询类别，当前查询类别在屏下方反白显示，按上下键可翻屏显示）；火警、联动启动、联动反馈、故障数目显示；历史数据显示；系
17、统设置和系统操作菜单显示等。在LCD液晶显示屏右上方显示时、分、秒，日累计误差小于30 秒，并可通过系统面板上的校时键和数字键盘校正当前时间。5.4 打印机5.4.1 打印信息说明本控制器打印机为微型汉字打印机，使用电源为单5V直流电源，电源线缆的红色为电源的正极，另一色电缆线为负极。打印机通过26芯电缆和控制器主机相连，接收来自主机的火警、故障、联动等汉字信息数据。打印有效时，在控制器的系统设置中可以选择打印内容。打印内容如下：a) 火警火警烟温复合001栋012层000区0123号2000/01/2114:32:20南走廊b) 故障 故障报修故障无编码故障无探测器故障备电故障2回路036号
18、2回路034号001栋012层区控号：122000/01/212000/01/21000区0123号2000/01/2114:32:2014:32:202回路034号14:32:20电梯前室2000/01/2114:32:20南走廊故障通讯故障故障多线点1故障通讯故障故障回路短路烟温复合2000/01/21火灾显示盘号：23区控号：12001栋012层14:32:202000/01/21回路号： 02000区0123号14:32:202000/01/212000/1/2114:32:2014:32:20南走廊 故障主电故障故障打印机故障区控号： 10区控号： 102000/1/212000/1
19、/2114:32:2014:32:20c) 联动 联动启动联动无反馈联动反馈联动关闭防烟垂壁12号防火阀 30号防烟垂壁 12号防烟垂壁 12号001栋012层001栋012层001栋012层001栋012层000区0123号000区0123号000区0123号000区0123号2000/01/212000/01/212000/01/212000/01/2114:32:2014:32:2014:32:2014:32:20联动反馈取消防烟垂壁 12号001栋012层000区0123号2000/01/2114:32:205.4.2 打印机色带安装 打印机在使用一段时间后，需要更换色带，可按以下步骤
20、更换色带。a) 取下打印机的前面板。b) 打印机头上轻轻取下旧色带盒, 注意请先抬起色带的左端,然后再抬起色带的右端,取下色带盒。c) 换新的色带盒，首先将色带的右端轻轻放在机头右端的齿轮上，左端稍微抬起，不要放下,这时如发现色带盒右端未落到底，请用手指按住色带盒上的旋钮，按箭头方向稍微转动一下，直到色带盒的右端落到底后再放下色带盒的左端，请检查色带是否拉直，如未拉直，直到把色带拉入色带盒内并拉直为止，当没有纸在机头里时，更换色带时更加容易。d) 装上打印机的前盖板。5.4.3 打印机面板按键和指示灯作用打印机面板上有一个指示灯和两个按键，一个按键标有SEL（在线键）,另一个按键标有LF（走纸
21、键）。指示灯只显示按键SEL的状态，和LF无关。指示灯亮表示打印机工作在线方式，反之为离线方式。按钮可改变打印机的工作方式，包括自检测方式、在线离线方式、送纸方式、打印浓度选择方式和打印机复位方式。a) 自检测方式：打印机在自检测打印时，在线指示灯灭，打印机不能接收外部数据。检测打印内容为该机型号、字符集一、二中的字符等。自检后打印机处于在线状态，可接收外部数据，如果自检测正常，说明打印机除外接口以外一切正常，否则需要检测。进入自检测的两种方法：l 先按住SEL键后再接通打印机电源，松手后即开始自检测打印。l 在打印机接通电源的任何时间里，按一下SEL键，使指示灯灭；按下LF键不松手，跟着马上
22、按下SEL键，两键都松手后即开始自检测打印。退出自检测的两种方法：l 等打印完自检测清样后，打印机自动退出。l 在打印自检测过程中，按下SEL键即可。b) 在线离线方式：在线指示灯亮时为在线方式，打印机可接收来自主机的数据；在线指示灯灭时为离线方式，打印机不再接收来自主机的数据。上电或退出自检测方式后，打印机进入在线方式，在线指示灯亮。按下SEL键，指示灯灭，进入离线工作方式，再次按下SEL键，又重新进入在线工作方式。SEL键的另一个功能是在打印过程中实现暂停。如果在打印过程中按下SEL键，松手后，打印机在打印完当前一行字符后，会暂停下来，这时可以进入送纸方式。再次按下SEL键，松手后，打印机
23、又继续打印。c) 送纸方式：指示灯灭时，如需要走纸，按下LF键，松手后，打印机将空走送纸。再次按下LF键，松手后，打印机停止送纸。这时可以按下SEL键，打印机又回到在线方式，另外在打印机送纸过程中按下SEL键，打印机可直接进入在线方式。d) 打印浓度选择方式：指示灯亮时，按住SEL键持续约4秒后指示灯由灭变浅亮不松手，按一下LF键打印机打印一行浓度测试行。连续按LF键，打印机将循环打印除四种浓度不同的打印测试行。用户可根据自己的需要进行选择，当松开SEL键后，当前打印的测试行，即为以后打印机的打印的效果。e) 打印机复位方式：打印机在线时，可通过打印机复位方式，清除打印机已接收的命令，清除打印
24、缓冲。复位操作过程：打印机在线时，指示灯亮；按一下SEL键，指示灯灭；按下LF键不松手，跟着马上按下SEL键，两键都松手，指示灯亮，复位成功。5.4.4 打印机纸卷安装 打印纸使用完后，应及时更换新纸卷。更换步骤如下：a) 取下打印机的前盖板。f) 从面板上取下整个打印机，用手指向内夹住打印机的两侧活动舌头，将整个打印机从控制器面板上轻轻取下，注意在取下打印机之前一定要确认已关断打印机的电源。g) 从打印机上取下纸卷轴，将新纸卷套在纸卷轴上并将纸卷轴用力按入打印机的导槽内，一定要确认纸卷轴已安装牢固，不会掉出。b) 将纸端剪成三角式样。h) 接通打印机电源，按SEL键，使SEL指示灯灭，然后再
25、按LF 键，使机头转动，这时用手将纸头送入机头下面入纸口处，纸便会进入机头，直到从机头正前方露出为止，露出应有一定长度，再按一下LF 键或SEL 键，或关上电源，盖好打印机前盖板，将打印纸的头从前盖板的出纸口中穿出。c) 将打印机轻轻装回到控制器面板。5.5 组网功能控制器有两个类型串行通信口，一种为RS485类型通信口，一种为RS232类型通信。RS485类型的通信口有两个。其中0口（4850口），通过该通信口，多台SH2112可以组成一个集中区域报警系统。在该种系统中，集中机在外接区域控制器的同时自身仍可带8个回路探测器，并可通过集中控制器对区域控制器进行各种控制，如复位、消音等。集中机和
26、区域机的火警信息、联动反馈信息可以互传。区域机还将其他联动信息、故障信息上传给集中机。区域机可由相同的JB-TGL-SH2112和火灾显示盘任意组成，区域机最多可达99台。该条总线称为控制器总线。1口（4851口）为扩展总线接口，可接总线设备操作盘、多线设备操作盘。控制器RS485总线上所带区域机均有自己的地址，在集中机和区域机上均要正确设置，且区域机的地址不能重复。另一类型为RS232通信口，通过该通信口，控制器可与消防控制室图像显示装置连接，实时发送报警信息，另外计算机可通过该RS232口对火灾报警控制器进行配置。5.6 联动控制联动部分包括480个总线制联动点和8个直接输出触点。 联动分
27、为自动和手动两种控制模式。联动信息均有LCD显示提示。在自动模式下，手动有效时，对联动控制点的手动操作均起作用。进入菜单可手动操作所有联动点。直接输出触点具有指示灯（红色为启动指示灯和反馈指示灯，黄色为故障指示灯）和面板手动操作按键（面板上电钥匙在有效位置时，直接输出触点按键手动有效）。反馈信号为低电平有效。8个直接输出触点为有源触点，启动时输出DC24V。5.7 声光警报器本控制器将总线1回路241号地址的声光警报器作为火警提示。当有火灾报警时，无条件启动该声光警报器。无论联动手动设置是否有效，面板上声光警报器启动按键均可启动/取消该声光警报器的声光提示。当该声光警报器有故障时，面板上的声光
28、警报器故障灯将被点亮。因此，1回路的241号编码单元地址为系统保留使用，1回路的其他编码单元不能占用该地址号。本控制器还有2路无源火警触点，无指示灯，无直接按键，其接线标识为ALARM1，ALARM2。当有火灾报警时无源火警触点闭合短路。5.8 电源电源是一个独立的部分，工作电压为220V、50Hz，电源具有主备电自动切换、备电充电、主备电工作状态监视和充电电路自我检测等功能。备电组由两个直流12V/17Ah免维护蓄电池组成。控制器处于工作状态时，应将备电开关与主电开关均开启，以确保主电掉电时备电的自动切换。当主电源断电，备电电压低于20V（1V）时，不能保证控制器正常工作，电源蜂鸣器发出报警
29、声给予提示。5.9 探测器报警级别SH2112控制器在报警上采用了分布智能技术。探测器传回的信息共有9种报警级别，分别为：01-感烟1级报警信号06-感温3级报警信号02-感烟2级报警信号08-烟温复合1级报警信号03-感烟3级报警信号09-烟温复合2级报警信号04-感温1级报警信号10-烟温复合3级报警信号05-感温2级报警信号无感烟、感温功能的探测器回传级别为03。控制器在收到这些级别的报警信号时，会根据控制器设置的工作模式（运行或检测）和该探测器的报警级别的设定，确定某一级报警信号为火警，而在此之前该探测器其它级别的报警信号不作为报警信号。5.10 探测器名称及对应编号：01 烟温复合0
30、2 感温探测器03 感烟探测器04 手动报警05 输入模块06 短路隔离器07 光纤感温08 信号阀09火焰图像10水流指示器11防盗探测器12消火栓开关13压力开关14报警阀15模块16可燃气体17 防火阀18 红外对射19 缆式感温20 吸气感烟21 声光警报 注：08信号阀：报警时作为通信故障处理。21声光警报：为总线型声光警报器。5.11 联动设备名称及对应编号：01 声光警报02 防火阀03 卷帘门04 增压泵05 水幕泵06 电梯07正压风机08排烟风机09 新风机10消防泵11喷淋泵12排烟阀13空调机14电源15扬声器16水流指示17消火栓18压力开关19进风口20送风口21水
31、幕阀22防火门23警铃24防烟垂壁25配电箱26气体灭火27泡沫泵28干粉灭火29应急照明30短路隔离31报警阀32卷帘中位33 卷帘下位5.12 显示特征说明开机后，LCD液晶显示“系统初始化，请稍候！”、初始化进度条以及初始化时间，初始化结束后进入系统监视状态，并显示当前的系统的火警、联动、故障信息。本机的火警、联动、故障信息在本机显示屏上不显示区控号，在网络其它控制器显示屏上显示“区控*”字样。*为控制器号，集中机为00，区域机为区控号（0199）。信息类型下方的数据为当前信息的序号。本机的信息显示有两种模式：混屏显示、火警显示、联动显示和故障显示四种模式，四种模式可按F2键切换。5.1
32、2.1 混屏显示SH2112 02:13:50首警 002栋012层000区2345 烟温复合 8月25日 21:11:23 南走廊火警 级别 08 电梯前室001 002栋012层000区2345 烟温复合 1回路128号 8月25日21:11:23联动 启动 泵房001 002栋012层000区2345 消防泵 1回路128号 8月25日21:11:23故障 无探测器 大堂001 002栋012层000区2345 烟温复合 1回路128号 8月25日21:11:23 区控01火警 005 启动002 反馈003 故障 0075.12.2 火警显示控制器面板上有“火警”字样的红色总指示灯，配
33、以LCD液晶显示屏，显示火警时间、部位和火警总数。LCD液晶显示见图3所示。SH2112 02:13:50首警 002栋012层000区2345 烟温复合 8月25日 21:11:23 南走廊火警 级别 08 电梯前室004 002栋012层000区2345 烟温复合 1回路128号 8月25日21:11:23火警 级别 08 大堂005 002栋001层000区0002 感烟 1回路128号 8月25日21:11:23火警 级别 08 006 002栋012层000区2345 手动按钮 1回路128号 8月25日21:11:23火警 009 启动000 反馈000 故障 000 图3 LCD
34、 火警显示5.12.3 故障显示控制器面板上有“故障”字样的黄色总指示灯，配以LCD液晶显示屏，显示故障类型、时间、部位和故障总数。SH2112 02:13:50南 京 消 防 电 子 厂故障 通信故障 电梯前室004 002栋012层000区2345 烟温复合 1回路128号 8月25日21:11:23故障 报修 大堂005 002栋001层000区0002 感烟 1回路128号 8月25日21:11:23故障 通讯故障 火灾显示盘02号 006 8月25日21:11:23 火警 000 启动000 反馈000 故障 012其他故障显示如下： 区域控制器故障显示：故障 通讯故障 区域控制器
35、38 号 8月25日10:39:20火灾显示盘故障显示：故障 通讯故障 火灾显示盘 20 号 8月25日10:39:20 探测器通讯故障显示：故障 通讯故障001栋001层000区1234 烟温复合 1回路023 8月25日10:29:20探测器无编码故障显示：故障 无编码1回路223 8月25日10:29:20探测器无探测器故障显示：故障 无探测器001栋001层000区1234 烟温复合 1回路023 8月25日10:29:20其他故障信息还包括：多线点故障、回路短路、打印机故障、探测器报修故障、主电故障、备电故障等。 5.12.4 联动显示SH2112 02:13:50南 京 消 防 电
36、 子 厂联动 启动 001 002栋012层000区0001 电梯 1回路128号 8月25日21:11:23联动 反馈002 002栋012层000区0002 电梯 1回路129号 8月25日21:11:23联动 无反馈003 002栋012层000区0003 电梯 1回路118号 8月25日21:11:23 火警 000 启动009 反馈010 故障 000联动信息还包括有联动设备反馈、关闭、反馈取消、无反馈信息等。5.12.5 正常监视SH2112 02:13:50南 京 消 防 电 子 厂系 统 正 常火警 000 启动000 反馈000 故障 0005.12.6 信息查询SH2112
37、 02:13:50首警 002栋012层000区2345 烟温复合 8月25日 21:11:23 南走廊火警 级别 08 电梯前室001 002栋012层000区2345 烟温复合 1回路128号 8月25日21:11:23联动 启动 泵房001 002栋012层000区2345 消防泵 1回路128号 8月25日21:11:23故障 无探测器 大堂001 002栋012层000区2345 烟温复合 1回路128号 8月25日21:11:23 区控01火警 005 启动002 反馈003 故障 007a）混屏显示当有多个火警、联动或故障产生时，LCD液晶显示屏上的火警、故障、联动信息根据当前选
38、择的信息类别每3秒左右轮显该类别的多个信息，且可按、键选择手动查询信息类别，选择类别在屏下方为反白显示，用、键可以手动翻屏显示所选信息，且不影响其他信息的显示。b）单独显示显示类别在屏下方为反白显示，用、键可以手动翻屏显示所选信息，每屏显示3条信息，按F2切换显示类型。6. 系统菜单SH2112调试键盘为专用键盘面板。在监视状态下通过调试键盘，按F1键进入中文菜单，可以很方便地进行系统设置和系统操作。系统菜单结构如下图所示(菜单项后数字为进入该子菜单的键值)。 主菜单 系统设置1 运行设置1 自动设置1 手动设置2 打印设置3 检测状态4 恢复出厂设置5 设备分段6 编码设置2 单个编码1 总
39、线编码设置1 多线编码设置2 分段编码2 分段清除3 网络设置3 主从机设置1 从机编码2 从机清除3 联动设置4 联动反馈设置1 联动关系编辑2 联动关系清除3 联系本机火警4 联系本机反馈5 火警传输设备设置5 密码修改6 用户设置2 自动设置1 手动设置2 密码修改3 打印设置4 火警打印5 联动启动打印6 联动反馈打印7 联动无反馈打印8 故障打印9 系统操作3 联动操作1 历史数据2 烟温曲线3 设备查询4图4 JB-TGL-SH2112键盘定义图及菜单结构图6.1 运行参数设置进入运行参数设置菜单，LCD将显示如下：运 行 参 数 设 置 1 自动有效 2 手动有效 3 打印设置4
40、 检测状态5 恢复出厂设置6 设备分段按“1”键将选择“自动有效”或“自动无效”，有效时自动联动指示灯亮 。按“2”键将选择“手动有效”或“手动无效”，有效时手动联动指示灯亮 。按“3”键将进入打印设置，按键选择打印有效和无效，其中打印有效时，将出现如下菜单，在此状态下按相应的数字键选择或取消选择该项打印的内容，当选择时，该项会出现“”符号，在该界面下按ESC键将直接退出到系统设置界面：打印设置 ：打印有效1 火警2 联动命令3 联动反馈4 联动无反馈5 故障按“4”键将选择“检测状态”或“运行状态” 。在检测状态下，控制器不识别在探测单元编码设置时的类型和级别，报警处于最低级别状态，任何级别
