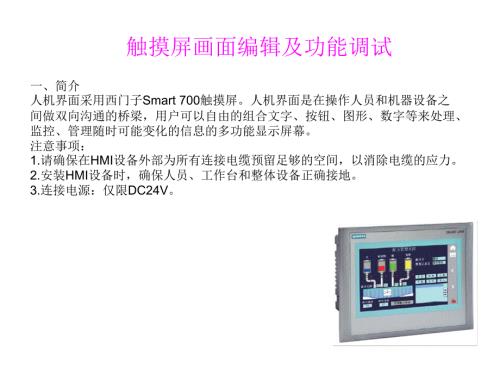

1、触摸屏画面编辑及功能调试一、简介人机界面采用西门子Smart 700触摸屏。人机界面是在操作人员和机器设备之间做双向沟通的桥梁，用户可以自由的组合文字、按钮、图形、数字等来处理、监控、管理随时可能变化的信息的多功能显示屏幕。注意事项：1.请确保在HMI设备外部为所有连接电缆预留足够的空间，以消除电缆的应力。2.安装HMI设备时，确保人员、工作台和整体设备正确接地。3.连接电源：仅限DC24V。二、Smart 700面板说明三、连接组态PC1.组态PC 能够提供下列功能：1.1传送项目；1.2传送设备映像；1.3将HMI 设备恢复至工厂默认设置；1.4备份、恢复项目数据。2.将组态PC 与Sma
2、rt Panel 连接2.1关闭HMI 设备。2.2将 PC/PPI 电缆的RS485 接头与HMI 设备连接。2.3 将PC/PPI 电缆的RS232 接头与组态PC 连接。五、启用数据通道1.用户必须启用数据通道从而将项目传送至 HMI 设备。2.说明：完成项目传送后，可以通过锁定所有数据通道来保护HMI设备，以免无意中覆盖项目数据及 HMI设备映像。3.启用一个数据通道-Smart Panel（Smart 700）3.1.按“Transfer”按钮，打开“TransferSettings”对话框。3.2.如果 HMI 设备通过 PC-PPI 电缆与组态 PC 互连，则在“Channel
3、1”域中激活“Enable Channel”复选框。3.3.使用“OK”关闭对话框并保存输入内容。六、WinCC flexible 2008 软件的安装安装步骤：1.先装Wincc flexible 2008 CN2.其次装Wincc flexible 2008_SP23.最后装Smart panelHSP_20100910按向导提示，一路按下【下一步】，按下完成，软件安装完毕。七、制作一个简单的工程1.安装好Wincc flexible 2008软件后，在开始/程序/WinCC flexible 2008下找到相应的可执行程序点击，打开触摸屏软件。界面如下：2.点击菜单选项里的创建一个空项目
4、在弹出的界面中选择触摸屏Smart Line Smart 700,点击确定，进入如下界面。3.在上述界面中，左侧菜单选择通讯下的双击“连接”，选择通讯驱动程序（Mitsubishi FX）。设置完成，再双击左侧菜单选择通讯下的“变量”，建立变量表。如下图4.变量建立完成，再双击左侧菜单选择画面下的“添加 画面”，可以增加画面的数量，再选择画面一，进行画面功能制作，如制作一个返回初始画面按钮，选择右侧“按钮”，在“常规”下设置文字显示，在“事件”下选择“单击”设置函数如下图，在“外观”下设置其他外观显示，返回功能按钮设置完成。5.制作指示灯，用于监控PLC输入输出端口状态，选择右侧“圆”，在“
5、外观”下设置如下：6.制作按钮，用于对PLC程序进行控制，选择右侧“按钮”，在“事件”下设置“置位按钮”，如下图：7.制作完成一个简单的画面如下：八、工程下载1.通过PC/PPI通信电缆连接触摸PPI/RS422/RS485接口与PC机串口。2.触摸屏需开启用数据通道选择“Control Panel”，在弹出窗口激活“Enable Channel”复选框选中后关闭，后选择“Transfer”启动下载。3.点击下载按钮下载工程。如下图:4.下载完成，触摸屏需在开启用数据通道选择“Control Panel”，在弹出窗口取消选中后关闭，用专用连接电缆连接PLC与触摸屏就可以实现所设定的控制。练习一：用三菱PLC与smart 700 IE做一个项目，实现对一台电动机的控制。1）单向2）正反转3）两台电动机的控制。练习二：用三菱PLC与smart 700 IE做一个项目，实现对模拟量的显示。
