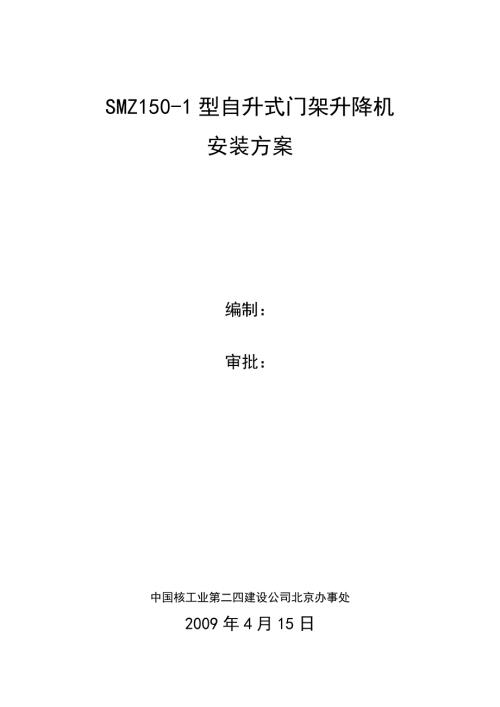

1、SMZ150-1型自升式门架升降机安装方案编制：审批：中国核工业第二四建设公司北京办事处2009年4月15日SMZ150-1型自升式门架升降机安装方案一、 工程名称：学员教学楼、学员宿舍一、学员宿舍二、综合训练楼二、 工程概况：学员教学楼、学员宿舍一、学员宿舍二、综合训练楼四栋楼共安装四台SMZ150型自升式门架升降机，学员教学楼楼高20米、安装一台SMZ150型自升式门架升降机，安装高度为24米;学员宿舍一楼高15米、安装一台SMZ150型自升式门架升降机，安装高度为21米;学员宿舍二楼高15米、安装一台SMZ150型自升式门架升降机，安装高度为21米;综合训练楼楼高40米、安装一台SMZ1
2、50型自升式门架升降机，安装高度为46米.三、 SMZ150-1型自升式门架升降机主要技术参数：主要技术参数数 据最大提升重量（T）1.6提升高度（M）21243342安装高度（M）24273645吊笼面积（M2）1.7*3.48卷扬机型号JK1.5电动机功率（KM）10提升速度（M/min）22工作环境温度（0C）-20 -40四、 安装工艺：（一） 安装的技术要求1、 架体安装：垂直偏差，最大不应超过架体高度的1。2、 导轨接点截面相互错位形成的阶差不大于1.5mm。3、 按规定要求连接螺栓，并紧固。4、 安全防护装置灵敏可靠。5、 电气设备及操作系统灵敏可靠，接地良好。6、 按规定安装附
3、墙架，并安装牢固。（二） 安装基础当升降机安装高度小于30米时，安装基础应符合下列要求：1、 土层应压实，压实后承载力不小于80kpa。2、 浇注200号混凝土，厚度不小于300mm。3、 基础表面平整，水平度偏差不大于10mm。（三） 附墙架1、 附墙架的连接方式见附图，其间隔不大于6米，在建筑物的顶层必须装置一组。2、 附墙架的连接应采用钢性连接，严禁采用钢丝绑扎。（四） 卷扬机的安装1、 卷扬机应安装在平整坚实的位置上，宜远离危险作业区，且视线良好，当距施工作业区较近时，其操作棚的顶部应架设防护棚。2、 卷扬机应的良好的固定，当用锚桩固定时，应牢固可靠，不得以树木、电线杆代替锚桩。3、
4、提升钢丝绳栓运行中应架起，使之不拖地面和被水浸泡，严禁在钢丝绳穿行的区域内堆放物料。（五） 安装步骤1、 安装底架2、 放自升平台就位，使滑道中心与立柱中心重合。3、 将底节放入平台滑道。底节与底架用螺栓连接。4、 将顶部提升滑轮安装于立柱顶端。5、 将扒杆安装于自升平台。6、 用手动卷扬机提升算升平台，当自升平台接近立柱顶面时，取下提升滑轮。7、 用扒杆安装第二组标准节，将提升滑轮放在第二组标准节顶部。8、 提升自升平台并安装附墙架。9、 紧固标准节连接螺栓，调整垂直偏差达到要求。10、 放进吊笼，穿好钢丝绳，安装断绳防坠装置。升降机基本安装就绪。11、 把第三组标准节装入吊笼，提升吊笼至最
5、大高度，利用扒杆安装第三组标准节。12、 重复以上步骤可以安装升降机至要求使用高度，根据具体情况，每隔3米或6米安装附墙架。（六） 电气1、 提升机总电源应设短路保护及漏电保护装置。电动机主回路上就同时装设短路、失压、过电流保护装置。2、 电气设备绝缘电阻值必须大于0.5M。3、 提升机金属结构及所有电气设备的金属外壳应良好接地，其接地电阻不应大于10。4、 禁止使用倒顺开关作为卷扬机的控制开关。五、 使用及维护保养1、 升降机操作者在使用前应进行培训，然后持建筑主管部门颁发的操作证上岗。2、 使用前应检查地锚及各连接件有无松动，空载提升吊笼作一次上下运行，验证是否正常。3、 在额定载荷下，将
6、吊笼升至离地面12米高度停机，检查制动器的可靠性和龙门架的稳定性。4、 检查安全装置的可靠性。5、 检查吊笼通道内有无障碍物。6、 在使用中，物料在吊笼内应均匀分布，禁止超载、偏载运行。7、 严禁人员攀登、穿越提升机架体和乘吊笼上下。8、 遇突然断电时，应将所有开关扳回零位。重新恢复作业前应确认提升机运行正常时，才可以继续使用。9、 经常检查钢丝绳、绳轮工作情况，发现磨损严重应及时换。10、 作业后，吊笼降至地面，各控制开关扳至零位，切断主电源，锁好电气箱。11、 卷扬机提升机滑轮轴承要经常加注润滑油。12、 升降机的保养及维护应在停机后进行。13、 维修保养时，应切断电源，并在电源箱前挂禁止
7、合闸的标志。必要时设专人监护。14、 工程结束后，对拆下的结构件全面清理、刷漆，卷扬机、滑轮等进行维护保养。六、 安全技术措施1、 升降机施工时风力五级以下含（五级），方可进行正常作业。2、 作业人员必须对所安装升降机说明书全面掌握，熟悉本设备的安装工艺要求。3、 施工前应对现场地耐力进行了解，以免发生吊车倾翻事故。4、 施工前对升降机整体结构进行安全检查，对结构件开焊、裂纹、变形等问题，应及时汇报，并做好相应的处理。5、 作业前，应对使用的拆装用具作细致的检查。凡不符合使用标准的用具必须报废，不得使用。6、 作业现场有高压线，必须待工程甲方做好防护或有一定的防护措施后方可施工。7、 吊装升降机部件时，必须绑扎牢固，方可起吊。8、 必须在吊车允许的范围内吊装就位。9、 各连接销、轴、螺栓等不得使用替代品。10、 各部开口销要齐全，开口要双向撬开，开口大于30度。11、 每安装一节标准节时，需按要求安装上限位及上极限行程开关铁，以确保安全施工。12、 注意初始垂直度的测量，以后每两节测量一次，垂直度要求在1以内。
