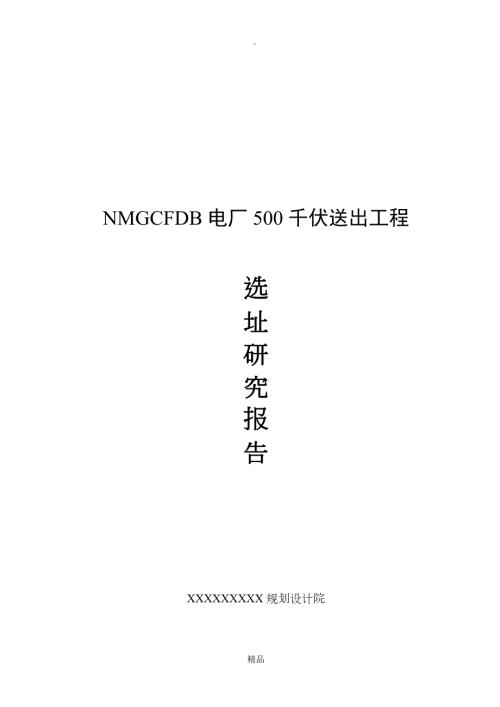

1、NMGCFDB电厂500千伏送出工程选址研究报告XXXXXXXXX规划设计院精品.201X年X月目 录第一章、工程项目概况1(一)电网现状与电力平衡分析1(二)电源建设与电网规划4(三)DB电厂和变电站情况6(四)工程建设必要性7第二章、工程建设方案7(一)工程建设方案7(二)工程建设规模10(三)送出工程10(四)系统保护配置方案12第三章、工程建设区域18(一)变电站扩建工程用地18(二)线路工程用地20(三)与城乡规划的协调22第四章、线路路径选择24(一)线路路径拟定原则25(二)线路路径方案26(三)线路路径特点26(四)沿线地质条件27(五)沿线气象条件30(六)线路沿线污秽情况
2、31(七)导线对地距离和交叉跨越距离31(八)铁塔和基础32第五章、线路选址的影响37(一)输电线路合理性分析37(二)土地利用合理性分析37(三)征地拆迁安置方案38(四)生态环境影响分析40(五)项目的可控性分析41第六章、投资财务分析47(一)财务分析原则和依据47(二)财务评价参数的选定47(三)资金筹措与成本费用48(四)财务分析结论48精品.附件50第一章、 工程项目概况NMGCFDB电厂500千伏送出工程，项目建设地点为CF市BLY旗DB镇，工程建设方案：DB电厂巴林变电站500千伏线路，厂站间距离为10公里，线路大体呈东西走向，本期出线2回，同塔双回路建设，导线型号为4JL/G
3、1A400/35，39个铁塔，线路长度为14.688公里，塔位占地面积9185平方米。如图1-1所示：图1-1 DB电厂-巴林变500kV送电线路工程图 依据中华人民共和国城乡规划法、城市规划编制办法、城市电力规划规范GB 50293-1999、工程建设标准强制性条文（城乡规划部分）以及甲方提供DB电厂2X600MW机组送出工程可行性研究报告等，对NMGCFDB电厂500千伏送出工程的建设项目规划选址进行研究分析。精品.(一) 电网现状与电力平衡分析1. 电网现状东北电网以500kV线路为骨干输电网架，以220kV线路为供电主体，由多个电压等级组成。东北电网500kV主网架已经覆盖了东北地区的
4、绝大部分电源基地和负荷中心；截止到2012年底，东北电网共有500kV输电线路151条，长度15704.06公里；220kV输电线路1341条，长度44632.5公里；500kV变电站51座，变压器88台，容量73217MVA；220kV变电站474座，变压器912台，容量119745MVA。到2012年底，东北电网总装机容量为106444.1MW，其中水电8444.3MW，占7.93%；火电79614.4MW，占74.79%；风电18318.5MW，占17.21%；生物质能56.9MW，占0.05%，太阳能10MW，占0.01%。辽宁省、吉林省、黑龙江省、蒙东地区装机容量分别为38070.1
5、MW、23989.2MW、21676.7MW、21508.1MW；另外锡盟地区白音华金山电厂1200MW机组直接入东北电网。2. 电力负荷预测根据中国电力工程顾问集团东北电力设计院作出的DB电厂2X600MW机组送出工程可行性研究报告预测，东北地区全社会用电量2013年将达到4168亿kWh，“十一五”、“十二五”期间增长率分别为10.6%、8.0%；最大发电负荷2013年将达到60754MW，“十一五”、“十二五”期间增长率分别为9.5%、8.0%。其中，辽宁省全社会用电量2013年将达到2265亿kWh，“十一五”、“十二五”期间增长率分别为10.2%、7.4%；最大发电负荷2013年将达
6、到33034MW，“十一五”、“十二五”期间增长率分别为9.5%、7.4%。CF地区全社会用电量2013年将达到159亿kWh，“十一五”、“十二五”期间增长率分别为20.2%、15.0%；最大发电负荷2013年将达到2326MW，“十一五”、“十二五”期间增长率分别为18.3%、15.0%。单位：亿kWh、MW 东北地区电力需求预测结果 表1-1项 目2013年预测值2015年预测值“十一五”增长率“十二五”增长率全社会用电量精品.东北电网4501519310.6%8.0%其中：辽宁电网2265258310.2%7.4%CF电网159210 20.2%15.0%最大发电负荷东北电网(全口径)
7、65614756929.5%8.0%其中：辽宁电网33034376809.5%7.4%CF电网23263077 18.3%15.0%3. 电力平衡分析根据中国电力工程顾问集团东北电力设计院作出的DB电厂2X600MW机组送出工程可行性研究报告，选取CF地区火电留取12%备用，风电考虑100%出力方式，对CF地区进行电力平衡计算，电力平衡结果表2所示。单位：MW CF地区电力平衡结果 表1-2项 目2013年2015年1供电负荷(冬大)17102739(冬腰)151524762装机容量783178802.1火电544654462.2风电235224012.3水电33332.4小火电93933备用
8、容量654654火电6546544供电出力(冬大)64916538(冬腰)64916538电力盈亏(冬大)47813799(冬腰)49764062单位：MW 辽宁省电力平衡结果 表1-3序号2013年2015年1供电负荷(冬大)2560030438(冬腰)22679275182装机容量2839832648.01精品.2.1水电1800.71800.7（可调水电）171317132.2抽水蓄能120012002.3火电22099260492.5风电1922.712222.713备用容量1274715765其中：水电257257抽水蓄能180180火电12310153284供电出力(冬大)1102
9、311846(冬腰)864694695电力盈亏(冬大)-14577-18592(冬腰)-14033-18049由表1-2、表1-3所示电力平衡可以分析得出：CF地区一直呈多电状态，且多电容量逐年增加。2013年CF地区冬腰方式最大多电4976MW。从辽宁省电力平衡结果来看，辽宁省一直呈缺电状态，2013年辽宁省冬大方式最大缺电14577MW。因此，DB电厂建成后其送电方向为东北电网负荷中心辽宁省。(二) 电源建设与电网规划1. 电源建设安排根据国家发改委电源建设核准情况，并参照各发电公司电源建设的实际开展情况，CF电网2013年装机容量将达到7874MW，其中火电装机5446MW，风电装机23
10、52MW。至2015年CF电网装机容量将达到7924MW，其中火电装机5446MW，风电装机2401MW。CF地区电源装机安排如表1-4所示。单位：MW CF地区电源装机规划表 表1-42013年2014年2015年2020年CF市78747874792418828其中：水电35353535火电54465446544612946风电2352235224015595生物质12121262太阳能30303090精品.气电000100元宝山2100210021002100CF热电厂273273273273CF煤矸石电厂270270270270大唐富龙热电000300元宝山热电24242424平庄热电
11、厂24242424西乌金山电厂270270270270白音华电厂1200120012001200DB电厂1200120012001200克旗火电送直流0007200&风电2352235224012995&风电送直流0002600*小水电35353535#小厂84.784.784.784.7生物质12121262太阳能30303090气电0001002. 电网规划“十二五”初期，在本工程建设前，CF地区在建和计划建设的500kV输变电工程主要有：(1）巴林阜新500kV输变电工程(2）巴林变（DB变）、青山变（赤南变）、燕南变（朝阳变）二期扩建主变工程按上述电力系统发展规划，在本工程建成投运前，
12、辽宁省及CF地区500kV电网地理接线如图1-2所示。精品.图1-2(三) DB电厂和巴林变电站情况DB电厂位于CF市北部BLY旗DB镇，属DB发电有限责任公司所有，规划建设4600MW发电机组。目前DB电厂一期2600MW机组，计划于2013年投运。DB电厂位于NMGCF市BLY旗工业园区内，位于BLY旗DB老城区东北约6公里处，紧临G303国道，交通条件优越。厂址位于平缓的丘陵地区，海拔高度在680700m左右，附近地物主要是草场，厂址距离村庄较远，出线走廊开阔。本期出线2回；出线间隔及相序如图精品.1-3。图1-3 DB电厂出线间隔及相序巴林变电站位于NMGCF市BLY旗境内，位于BLY
13、旗DB老城区东北约17公里处，紧临303省道，交通条件优越。站址位于平缓的丘陵地区，海拔高度在670m左右，附近地物主要是草场，距离村庄较远，出线走廊开阔。500kV出线10回（本期出线2回），220kV出线16回。出线间隔及相序如图1-4。图1-4 巴林变电站出线间隔及相序精品.(四) 工程建设必要性1. 满足CF电力外送及辽宁省负荷发展的需要CF地区是东北地区的电源基地之一，从能源平衡及供需关系上看，CF地区是保障辽宁省老工业基地振兴的电源基地之一，同时也是地理位置距离辽宁省最近的主力电源基地之一，CF地区盈余电力继续保持“西电东送”的流向是十分合理和必要的。因此，建设DB电厂2600MW
14、机组送出工程，对于满足CF地区电力外送、满足辽宁省负荷中心地区的电力需求均是十分必要的。2. 满足DB电厂送出要求为满足CF地区新、扩建电源的电力送出，东北电网已完成巴林阜新500kV输变电工程可行性研究并通过评审，主网架输电能力可以满足CF北部新增2600MW机组的电力送出。因此，在DB电厂建成投运后，建设DB电厂2600MW机组送出工程将电厂接入主网架，对于满足DB电厂电力外送是必要的，根据电厂建设情况，本工程安排于2013年左右投运是较为合适的。第二章、 工程建设方案(一) 工程建设方案2005年，DB电厂2600MW机组新建工程接入系统经过评审，在东电发策200567号文中明确为：电厂
15、一期工程2台机组以2回500kV线路接入500kV巴林变，导线截面选为4400mm2。为满足CF北部电源送出，在巴林阜新500kV输变电工程可行性研究中，已配套建设了巴林变阜新变2回500kV线路，并考虑DB电厂就近接入CF北部的500kV巴林变（方案1），线路长度约为15.5km。如果考虑DB电厂选取接入CF南部的500kV青山变的方案（方案2），则存在线路距离过长（约180km），潮流流向不合理，青山变燕南变北宁变的输电通道也难以满足DB电厂的电力送出需求，同时投资估算较方案1约多5.25亿元，技术经济性不如方案1更为合理。因此，经技术经济综合分析，选取方案1接入巴林变的方案作为精品.DB
16、电厂接入系统推荐方案。此外，CF北部地区目前属多电地区，西乌金山电厂（270MW）及克什克腾电厂（600MW）即将投运，均以220kV电压等级经500kV巴林变升压外送，同时还有一定容量的风电机组需要外送。为满足地区电力升压外送，500kV巴林变计划于2012年前扩建第2组750MVA主变。考虑到DB电厂建设规模为4600MW机组，容量较大，因此应以500kV电压等级送入主网消纳电力。巴林变500kV出线设计规模为10回，分别为：至DB电厂2回、至白音华电厂2回、至青山变2回、至阜新变4回，已经预留DB电厂接入条件。因此，经分析认为，本工程新建DB电厂巴林变的2回500kV线路是可行的，每回线
17、路长度约为15.5km。DB电厂2600MW机组送出工程建设方案如图2-1所示。精品.图2-2精品.(二) 工程建设规模1. 变电工程巴林变本期扩建至DB电厂的2个500kV出线间隔；新增500kV断路器遮断电流按50kA选择，不装设合闸电阻。2. 送电工程新建DB电厂巴林变的2回500kV线路，导线截面为4400mm2，每回线路长度为15.5km。(三) 送出工程电力系统二次部分，DB电厂2600MW机组送出工程建设内容如下：（1） 新建DB电厂巴林变2回500kV线路，线路型号为JL/G1A-400x4，线路距离约为16公里。（2） 500kV巴林变在白赤辽工程建设，500kV部分采用一个
18、半断路器接线形式，本期扩建2回500kV出线，站内其它部分维持不变。本工程投产后巴林变500kV部分共有4完整断路器串，本工程扩建线路一回与现有#1主变共同构成完整断路器串，位于第1串；另一回与现有#2主变共同构成完整断路器串，位于第2串。DB电厂2600MW机组送出工程计划于2012年投产，2012年DB电厂2600MW机组送出工程的接线见图4.1-1。巴林变500kV部分电气主接线如图1-7所示。精品.图2-3 2012年DB电厂2600MW机组送出工程接线图精品.图2-4 巴林变500kV部分主接线图（虚框内为本工程扩建）(四) 系统保护配置方案1. 500kV线路保护配置方案（1） 5
19、00kV线路主保护及后备保护根据继电保护及安全自动装置技术规程要求，500kV线路应配置两套完全独立的全线速动主保护及完整的后备保护，且两套主保护应采用相互独立的通信通道。根据电力系统微机继电保护技术导则，宜将线路的主保护及后备保护综合于一整套装置内。分相电流差动保护可将线路一侧的电流数据经通道完整地传送至对侧，各端保护根据本侧和对侧的数据进行差动电流计算并据此判断出区内外故障。这种保护的原理简单、动作快速可靠，且受串补电容的影响很小。在通信通道满足的前提下500kV线路考虑配置双套分相电流差动保护。经与通信专业配合，本工程新建的两回500kV线路可为保护提供两路不同路由的复用通信2Mbits
20、/s光纤数字通道。为此，本工程两回线路的各配置双套分相电流差动保护，采用两路不同路由的复用通信2Mbits/s光纤数字通道传输保护信息。精品.（2） 500kV线路重合闸配置方案为减少线路停电次数，提高系统并列运行稳定性，500kV线路两侧均需配置重合闸装置。重合闸装置按断路器配置，应可实现单相重合闸、三相重合闸、禁止重合闸及停用重合闸方式。在三相重合闸方式时，应可实现检同期或检无压重合。重合闸装置应只实现一次重合闸。对3/2接线，与线路相连的两组断路器重合闸应可相互配合，当先合断路器合闸于故障时，后合断路器应中止重合闸进程，不再合闸。重合闸装置配置在相关的断路器保护柜中。对于线路两侧的重合闸
21、应可实现顺序重合，即线路故障切除后先合变电站侧，重合成功后再合电厂侧，以免电厂侧重合于故障对机组造成再次冲击。（3）断路器保护辅助屏配置方案500kV巴林变电站侧本期工程扩建2组500kV线路断路器，因此配置两面线路断路器保护柜。断路器保护柜由断路器失灵保护、重合闸装置、双跳闸线圈分相操作箱等构成。由于500kV出线未装设线路隔离开关，因此，不需配置短引线保护。（4） 远方跳闸线路两侧厂站采用一个半断路器接线方式，且线路与其它元件构成完整断路器串。当线路所在断路器串的另一元件发生故障时，如果该断路器串的断路器失灵，可能致使故障无法快速切除，则需要向线路对侧发送远方跳闸命令，将线路对侧的断路器
22、跳开，快速切除故障。本工程考虑利用线路两侧的两套线路保护装置及信号传输接口和通信通道向对侧传输远方跳闸信号，并接收对侧的远方跳闸信息。远方跳闸信号的具体传送方式为：远方跳闸信号以空接点形式作为开关量输出给分相电流差动保护，该开关量信号与电流数据一起由分相电流差动保护完成编码，编码信息经光纤复接设备、通信通道传送至对侧。对侧收到编码信息由分相电流差动保护完成解码后得到远方跳闸信号的命令，再输出远方跳闸命令跳开线路断路器。精品.为满足安全性要求，收信侧需要经就地判别才能执行远方跳闸命令，就地判别装置随线路保护配置。远方跳闸保护采用“一取一”经就地判别方式。2. 巴林变电站内其它保护配置方案（1）
23、巴林变现有BP-2B型母线保护可以满足本工程要求，只需将新建断路器串接入即可。（2） 巴林变500kV继电器小室1现有故障录波器可以满足本工程要求，只需将扩建线路交流电流、电压和新增保护动作开关量接入即可。（3） 虽然巴林变已经配置故障测距装置，而且有备用元件。但是，本工程扩建线路距离较短，巡线条件较好，而且线路对侧（DB电厂）也未考虑配置测距装置，因此本工程扩建线路不考虑接入已有的故障测距装置。（4） 巴林变现有保护子站可以满足本工程要求，只需将新增保护设备接入子站系统（成都府河公司产品）即可，因此新增保护设备应能满足接入现有子站系统的要求。(5） 巴林变现配置一套PMU设备（北京四方公司产
24、品），新增500kV线路需接入现有PMU装置中，由于巴林变现有PMU采用分散布置，在500kV小室1中已配置一面PMU信息采集柜，本工程新增线路可直接接入现有装置中。3. 220kV部分本工程巴林变220kV部分无变化，因此，不需新增及改造设备。500kVDB电厂2600MW机组送出工程系统保护设备见表1-5。表2-1 500kVDB电厂送出工程系统保护设备表精品.厂站设备名称数量单位备 注巴林变500kV部分光纤分相电流差动保护4套包括就地判别、配套的接口设备及光缆等断路器辅助保护柜2面含失灵保护、重合闸、操作箱4. 系统通信500kV巴林变为新建变电站，其调度通信通道和远动通道在变电站一期
25、工程中已经考虑，本期扩建后无新增调度通信通道和远动通道要求。(1）本工程新建DB电厂至巴林变双回500kV线路每回线需要2路不同路由2M数字通道。(2）DB电厂至东北网调需要2路不同路由2M调度电话通道。(3）DB电厂至东北网调需要2路不同路由22M调度数据网通道，1路2M专线通道。(4）DB电厂至CF局需要1路22M综合数据网通道。光缆建设方案：利用DB电厂至巴林变新建的2回500kV同塔双回路，架设2根24芯OPGW光缆，线路长度2*15.5km。电路建设方案：在DB电厂配置一台2.5G设备和一台622M设备（DB电厂新建工程中已经考虑），建设DB电厂至巴林变2.5G（1+1）和622M（
26、1+1）电路，在巴林变增加2块2.5G光接口板和2块622M光接口板。精品.图2-5 光缆建设方案图精品.图2-6 电路建设方案图精品.本工程新建DB电厂至巴林变双光缆电路，可以满足DB电厂两路不同路由通道接入电网的要求。第三章、 工程建设区域(一) 变电站扩建工程用地DB（巴林）500kV变电站位于NMG自治区CF市东北方向约230km，BLY旗东北方向约18km的巴彦塔拉苏木（乡）境内，已建进站道路从站区南侧引接，长度425m。该变电站于2009年12月建成投运。500kV采用1个半断路器接线，远期10线2变，按6个完整串规划。变电站现运行有4线2变，组成2个完整串和2个不完整串，配串情况
27、如下表：表3-1间隔序号配串回路名称备 注第1串预留DB电厂#1线（反出线） 1主变不完整串第2串2主变 预留DB电厂2线不完整串第3串白巴#1线 巴青#1线完整串第4串白巴#2线 巴青#2线完整串第5串预留线 预留线空串第6串预留线 预留线空串220kV电气主接线采用为双母线接线，现有7线2变；现有3x250MVA变压器2组，1主变压器66kV侧装设2组60Mvar电抗器及1组60Mvar电容器，2主变压器66kV侧装设1组60Mvar电抗器及1组60Mvar电容器，66kV电气主接线采用单母线接线。精品.根据系统规划，本期工程扩建2回500kV出线至DB电厂，为DB电厂1、2线。500kV
28、配电装置布置在站区的东侧，南北方向出线； 220kV配电装置布置在站区的西侧，向西出线；主控通信楼布置在站区南侧，从南侧进站。DB（巴林）500kV变电站工程已按最终规模一次征地，围墙内占地面积6.0274公顷，全站总占地面积7.1734公顷（折合107.6亩）。本期工程为DB（巴林）500kV变电站扩建至DB电厂500千伏出线间隔2个，在站区东侧，占地面积0.35公顷，扩建工程在原有围墙内预留场地进行，不需新征用地。DB（巴林）500kV变电站于2009年建成投运，已建部分500kV配电装置、220kV配电装置、两组主变压器及66kV装置、建筑物等。本期扩建500kV配电装置设备支架及沟道等
29、该工程扩建时对周围环境无影响。 地层岩性及土的物理力学性质 粉质粘土：黄褐色，含氧化铁，无摇振反应，稍有光泽，干强度中等，韧性中等。硬塑状态，层厚 0.00m7.00m。 推荐地基承载力特征值fak=200kPa220kPa。 残积土：黄褐色，由凝灰岩风化残积形成，呈砂土、碎块状，混有细砂及粘性土。中密、稍湿。层厚 0.80m1.00m。推荐地基承载力特征值fak=180kPa200kPa。 凝灰岩：灰绿灰褐色，隐晶结构，块状构造，节理裂隙发育，强风化。层厚 0.20m0.50m。推荐地基承载力特征值fak=300kPa350kPa。 凝灰岩：灰绿灰褐色，隐晶结构，块状构造，节理裂隙较发育，
30、中风化。顶板埋深精品.1.30m7.00m。推荐地基承载力特征值fak=500kPa900kPa。 根据DB气象站1961年2003年的实测资料统计各气候特征值如下： 累年平均气温 5.3 累年平均极端最高气温 37.0 累年平均极端最低气温 26.4累年平均最高气温 12.5 累年平均最低气温 -1.1累年极端最高气温 42.1（2000.07.14）累年极端最低气温 -32.3（2001.02.01）累年平均气压 918.8hpa累年平均相对湿度 50累年最小相对湿度 0平均年降水量 358.8mm最大冻土深度 214cm（1977）最大积雪深度 22cm(1999)年平均日照时数 295
31、5.9h实测最大风速 28.0m/s平均风速 3.8m/s全年主导风向 W平均雷暴日数 36.7d 站址地下水情况精品.场地在勘探深度内均未见地下水。 地震及场地类别根据中国地震动峰值加速度区划图（GB183062001图A1）和中国地震动反应谱特征周期区划图（GB183062001图B1），巴彦塔拉站址的地震动峰值加速度均为0.05g（对应地震基本烈度6度），地震动反应谱特征周期为0.35S。抗震设防烈度7度。(二) 线路工程用地1 线路概况本工程起点为DB电厂，终点为500kV巴林变电站，厂、站间航空距离为10km，线路大体呈东西走向，采用同塔双回路架设，线路长度14.688km。线路路径
32、经过图详见S407S-A0101-02。2 各标段塔位坐标及塔位预估征地面积 各标段塔位坐标及塔位预估征地面积 表3-2设计塔号塔 型呼称高塔位预估征地面积（m2）X坐标Y坐标备 注I回1DJ27222.64829887.59637842.17I回J2II回1DJ27222.64829945.56637902.98II回J2精品.设计塔号塔 型呼称高塔位预估征地面积（m2）X坐标Y坐标备 注2SJF21291.044829990.52637677.59J33SZ142267.324830038.06637377.374SZ139245.244830096.27637009.915SJ42436
33、1.004830144.14636707.71J46SZ236230.744830570.67636548.777SZ142267.324831034.61636375.878SZ142267.324831352.97636257.249SZ124149.084831727.86636117.5510SZ124149.084831983.75636022.1811SJ421314.714832272.50635914.58J512SZ239252.174832438.14636125.4913SZ239252.174832678.43636431.5014SZ236230.744832994.
34、47636833.9315SZ133203.924833255.73637166.6016SZ130184.694833492.50637468.0917SZ242274.564833774.58637827.3018SZ233210.254834063.58638195.2919SZ242274.564834392.37638614.0020SZ236230.744834680.08638980.33精品.设计塔号塔 型呼称高塔位预估征地面积（m2）X坐标Y坐标备 注21SZ236230.744834956.09639331.8122SZ236230.744835175.32639610.9
35、723SJ224271.594835494.98640018.01J624SZ242274.564835509.44640327.9925SZ236230.744835526.61640696.3926SJ124257.924835546.43641121.07J6-127SZ127166.414835562.90641474.5228SZ130184.694835580.23641845.9929SZ130184.694835598.31642233.6130SZ130184.694835616.57642625.1431SJ233361.004835636.57643054.18J732S
36、Z254373.654835516.62643349.8633SJ230329.794835382.01643681.70J834SZ142267.324835429.05644190.9435SZ248322.204835453.96644460.2836SZ342283.924835509.42645060.8937SZ254373.654835547.03645467.3638SDJ33424.364835579.01645813.34J9注：精品.1 本工程坐标系统采用1954北京坐标系统，6度带，中央子午线117度。2 塔位征地预估面积计算原则采用原电力工业部电力规划设计总院一九九四
37、年版送电工程概算编制细则的有关规定。3 由于工程实际征地与理论计算存在偏差，因此，表中的塔位征地面积为预估值，仅供建设单位办理前期征地手续参考使用，不作为工程结算等其它用途。(三) 与城乡规划的协调CF市BLY旗DB镇总体规划（修编）（2010年-2030年）确定“DB成为CF北部电力枢纽地位”，旗域基础设施规划中有关供电规划和城市市政工程规划中有关电力工程规划都对电力发展做出了较为详细的规定。本次工程总体符合相关规划要求，局部细节必须与城市规划协调，工程建设必须符合城市规划。以下是CF市BLY旗DB镇总体规划中的BLY旗旗域能源规划图，以及本次DB工程在DB镇区用地布局规划图中的位置。精品.
38、图3-1 BLY旗DB镇总体规划旗域能源规划图精品.图3-2 本次工程在DB镇总体规划中的位置精品.第四章、 线路路径选择精品.本输变电工程起于NMGCF市BLY旗（DB）的DB电厂，止于BLY旗（DB）的500kV巴林变电站。线路路径由DB工业园区办指定，因此路径方案唯一，线路电压等级500kV，采用同塔双回路架设，其中在DB电厂构架侧，由于受构架布局限制，拟采用2基终端型单回路耐张塔架设，导线采用4400mm2，设计基本风速为30m/s，10mm冰区。线路路径只涉及CF市BLY旗一个县，路径长度15.5km，DB电厂至巴林变电站的航空距离10km，曲折系数1.55。线路路径长度、沿线地形分
39、布。线路路径长度、地形分布情况见表4-1。表4-1 路径长度、地形分布区 段线路长度(km)地形分布(%)双回路河网平地丘陵一般山地高山大岭DB电厂巴林变电站15.512.912.974.2(一) 线路路径拟定原则在线路选择过程中，全面落实科学发展观，以人为本，节约资源，保护环境，把线路走向与城市规划有机结合，做到经济合理，相互兼顾，协调统一，实现输电线路全过程、全寿命周期内“资源节约、环境友好”，降低输电线路建设和运行成本。具体原则如下：1 、根据电力系统规划要求，综合考虑线路长度、地形地貌、地质、水文气象、冰区、交通、林木、矿产、障碍设施、交叉跨越、施工、运行及地方政府意见等因素，进行多方
40、案比较，使路径走向安全可靠，经济合理。精品.2、避开军事设施、城镇规划、自然保护区、风景旅游区、大型工矿企业及重要通信设施，减少线路工程建设对地方经济发展的影响。3、尽量避让已有的各种矿产采空区、采空区及规划开采区尽量避开林木密集覆盖区。4、 尽可能靠近现有国道、省道、县道及乡村公路，改善线路交通条件。5、 充分考虑地形、地貌、避免大档距、大高差、相邻档距相差悬殊地段及水网、不良地质地段，并力求避开严重覆冰地段。6、在路径选择中，充分体现以人为本、保护环境的意识，尽量利用省、市分界地区，城镇、乡镇之间结合部，利用率较低的土地，尽量避免大面积拆迁民房。7、 减少交叉跨越已建送电线路，特别是高电压
41、等级的送电线路，以降低施工过程中的停电损失，提高运行的安全可靠性。8、 综合协调本线路与沿线已建、在建、拟建送电线路、公路、铁路及其它设施间的矛盾。(二) 线路路径方案本工程起点为DB电厂，终点为500kV巴林变电站，厂、站间航空距离为10km，线路大体呈东西走向，本期出线2回，同塔双回路架设。由于DB电厂坐落于BLY旗的工业园区内，受DB工业园区办的指定，路经方案唯一。具体的线路走向见图2-1。本工程线路自DB电厂出线后，受BLY旗工业园区的影响，线路先向西，避开该园区控制点“J1”，再向北平行已有的园区土路至园区控制点“J14”以北，然后折向东北方向，在正在兴建的220kV巴林至林西电力线路以南，平行其线路走向，线路向东北，在吉布吐村以东约精品.4km处转向正东，并跨过白大赤铁路、220kV大东线、大东接线和集通铁路后至宝木吐村以北，线路继续向东，最终进入巴林变电站。线路全长15.5km，曲折系数1.55。线路沿线地形比例：平地：
