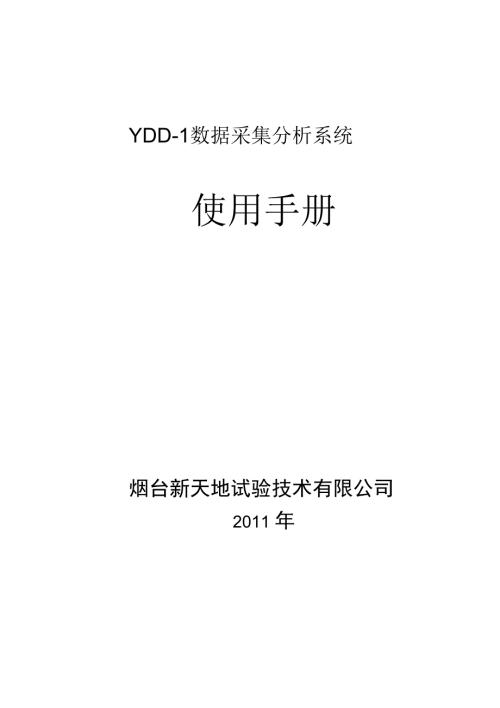

1、YDD-1数据采集分析系统使用手册烟台新天地试验技术有限公司2011 年地烟台新天地试验技术有限公司YDD-1数据采集分析系统使用手册目录一、YDD-1数据采集分析系统硬件简介 -3-1、概述：-3-2、技术指标：-3-3、工作原理：-4-4、使用方法：-5-5、注意事项：-11 -6、仪器维护及故障排除： -12-二.YDD-1数据采集分析系统软件使用手册 -13 -1. 1软件的主要功能-13-1.2 软件的运行环境-13-1.2.1 硬件要求-13-1.2.2 操作系统 -13-1.2.3 适用的仪器/接口 - 13-1.3 软件的安装 -14-1.4 软件的卸载-14-2. 软件操作-
2、14-2.2 启动软件-14-2.2.1 启动之前的检查-14-2.2.2 从桌面|开始菜单启动 -15-2.2.3 软件界面-15-2.3 文件和项目管理-17-2.3.1 项目文件夹结构 -17-2.3.2 各类文彳含义 -17-2.3.3 创建一个新项目 -18-2.3.4 打开一个已有项目 -19-2.3.5 保存项目-19-2.4 创建一个新项目 -19-2.4.1 采样参数设置-20-2.4.2 通道参数设置 -20-2.4.3 设置数据采集环境 -22-2.4.4 图形属性设置-26-2.4.5 引入和导出参数-32-2.4.6 工程单位的添加与删除 -33-2.5 运行一个测试
3、项目 -34-2.5.1 绘图窗口 - 34-2.5.2 棒图窗口 -36-2.5.3 采样前的准备一一平衡与清零 -39-2.5.4 采样-41-2.5.5 采样过程中添加标记 -41-2.5.6 回放测试项目 -42-2.5.7 保存测试数据 -42-2.6 项目数据的整理 -43-2.6.1 光标读数-43-2.6.2 光标同步-46-2.6.3 图形缩放-48-2.6.4 移动数据-49-2.6.5 回放数据 -50-2.6.6 设置当前活动曲线 -52-2.6.7 使用书签、标注、注释 -53-2.6.8 统计信息 -56-2.6.9 图形复制 -57-2.7 数据处理 -58-2.
4、7.1 光标编辑-58-2.7.2 平滑-60-2.7.3 修正-60-2.7.4 通道运算-61-2.8 数据保存 -62-2.8.1 另存为位图 -62-2.8.2 另存为文本文件 -62-2.8.3 另存为 MatLab Workspace 文件-64-2.9 数据打印-65-3. 附录-66-3.2 桥路类型-66-3.3 应变花-67-两片直角形 -67-三片直角形-68-等腰三角形 -68-伞形-69-扇形-69-3.4 快捷键-70-一、YDD-1数据采集分析系统硬件简介1、概述:YDD-1数据采集分析系统由数据采集箱、微型计算机及支持软件组成。可自动、准 确、可靠、快速测量大型
5、结构、模型及材料应力实验中多点的静态及变化缓慢的应力应 变值。广泛应用于机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等 领域。若配接适当的应变式传感器，也可对多点力、压力、扭矩、位移、温度等物理量 进行测量。特点：* 和笔记本电脑的并口进行数据通讯，最大程度上满足了对便携式仪器的要求，可方便 地应用于野外测试；* 以PC机为基础的硬件和软件环境，从应变计到实验报告，实验结果一次生成；* 中文视窗95/98操作系统下32位采样和分析软件；* 每通道独立放大器，大大提高了抗干扰能力；* 多通道并行同步采样；* 直流供桥，自动平衡；* 内置120。标准电阻，用户可方便完成全桥、半桥、1
6、/4桥（公用补偿片）的状态设置；* 每台计算机最多可控制128个测点。2、技术指标:2.1 测量点数：每台采集箱8点，每台计算机可控制16台采集箱；2.2 供桥电压：2V（DC）;2.3 每测点采样速率：1、2、5、10、20、50、100、200 （次/秒）;2.4 第一通道满度值:2.5mM 10mV;2.5 其余通道满度值：土 10mV 5000mV2.6 示值分辨率:1c ;2.7 A/D分辨率:14位；2.8 系统不确定度：不大于 0.2% （Full ） 3仙e;2.9 零漂：4仙e /h（输入端短路，最高灵敏度，恒温）；2.10 动平衡范围：10000卜e （应变计阻值误差土 2
7、2.11 适用应变计阻值：5010000。任意设定；2.12 长导线电阻修正范围:0.0100Q ;2.13 应变计灵敏度系数:1.03.0自动修正；2.14 输出供电电源电压：5V （D。、200mA 12V （D。、120mA2.15 脉冲测量：能对幅度小于 +5V,频率小于20Hz的信号（占空比50%）进行脉冲计数，并可通过 软件实时置零；2.16 使用环境：符合GB6587.1-86- n组条件和环境；2.17 电源：220V 10% 50Hz 2%;2.18 采集箱尺寸：290mm任）x 170mm席）x 230mm优）。3、工作原理:3.1 系统组成:台式或便携计算机EPP
8、口（打印机口）-3 -图1系统框图3.2 测量原理：以1/4桥、120。桥臂电阻为例对测量原理加以说明。如图 2所示:图2测量原理图中：Rg为测量片电阻，R为固定电阻，K为低漂移差动放大器增益因 Vi=0.25EgK ,即 Vo=RVi=0.25&EgKe ,4Vo所以 = （1）EgKKF式中：Vi为直流电桥的输出电压Eg为桥压（V）地烟台新天地试验技术有限公司YDD-1数据采集分析系统使用手册K为应变计灵敏度系数为输入应变量（e ）Vo为低漂移仪表放大器的输出电压（aV为放大器的增益当 Eg=2V K=2 时 =Vo/Kf（小 ）对于1/2桥电路2Vo =EgKKF对于全桥电路Vo =Eg
9、KKF这样，测量结果由软件加以修正即可。4、使用方法：4.1 系统要求及设置：4.1.1 对计算机的要求：4.1.1.1 主频:166MHZ 以上；4.1.1.2 内存:32M;4.1.1.3 硬盘:10G以上（经常进行硬盘整理，清除磁盘碎片）;4.1.2 通讯设置4.1.2.1 EPW口的设置（对于EPP讯模式）：启动计算机，进入CMOS：置，然后进入并 行端口设置，改变Parallel port mode, 按Page down使之为Epp模式。计算机的型号不 同,EPP并口的设置可能有所不同，请查阅相关资料。并需在资源管理器中将选中的 Parallel port设置成”使用指派给此端口的
10、任何中断”模式。4.1.2.2 1394 口的设置（对于1394通讯模式）：需安装相应的驱动程序。4.1.3 软件的安装：4.1.3.1 结束所有开启的应用程序;4.1.3.2 将随机所附光盘插入光驱内，双击“我的电脑”图标，指到光驱图标并双击打开光 盘目录；4.1.3.3 打开要安装的文件目录，双击“setup”图标；4.1.3.4 按屏幕提示安装至结束；4.1.3.5 重新启动计算机。4.2 数据采集箱的面板功能：面板如图3所示A.与计算机并行口通讯接口 ；B.串行通讯扩展输入口 ；C.串行通讯扩展输出口 ；D.散热风扇；E.接地端；F.带保险丝电源插座；G.机箱号设置开关；H.第一通道满
11、度值指示2.5mM 10mV1. 过载；J.其余通道满度值指示，指示满度值 10mV 5000mVK.电源指示灯；L.补偿应变计的连接端子：在1/4桥公共补偿片测量状态时，连接公共补偿片M.桥臂电阻连接端子：测量应变计的连接端子。N.输出供电电源插座：1脚为5V输出，2脚为5V输出地，3脚为+12V输出，4脚为12V 地，5脚为-12V输出，。A6CD图3面板图4.3 系统的连接：？4.3.1 单台使用：任何机号数据采集箱均可作主机用，然后用随机所附的并行通讯电缆将 I端口与计算机的并行端口（ EPP口）连接单独使用。4.3.2 多台使用：主机与计算机连接同4.3.1,再用随机所附的扩展通讯线
12、将主机的扩展输 出口与下一台采集箱的扩展输入口相连即可。4.4 应力应变的测量：4.4.1 应变计的连接如表1所示：4.4.2 操作：4.4.2.1 用附件中通讯电缆将计算机并行口（或1394 口）和YDD-1主机可靠连接；4.4.2.2 根据测量要求，合理连接应变计（参照4.4.1）;4.4.2.3 打开计算机电源，然后打开YDD-1主机电源，计算机运行YDD-1控制软件；4.4.2.4 参照软件帮助文件，合理设置桥路参数及满度值,平衡清零；4.4.2.5 设置采样速率，根据信号频率，合理选择采样速率；4.4.2.6 参照软件帮助文件完成采样、暂停、停止采样及信号处理等功能；4.5 和桥式传
13、感器的配合使用：4.5.1 传感器白连接，与表1中的方式六相同；4.5.2 操作：4.5.2.1 同 4.4.2.1;4.5.2.2 同 4.4.2.3;4.5.2.3 参照软件帮助文件，将所接传感器的测量通道设置时为传感器测量状态，输入传感器的灵敏度，并选择合适的满度值,平衡清零；4.5.2.4 同 4.4.2.5;4.5.2.5 同 4.4.2.6;4.6 电压信号的测量：4.6.1 接线图如图4。4.6.2 参照软件帮助文件，将所接电压信号的测量通道设置为电压测量状态，并选择合适的满度值,平衡清零。图4电压信号的连接-7 -业烟台新天地试验技术有限公司YDD-1数据采集分析系统使用手册1
14、1表一：应变计的连接续表一：应变计的连接续表一：应变计的连接用 途全桥（4片工作片） 适用于只测拉伸压缩的应变现场实例与采集箱的连接输入参数灵敏度系数导线电阻应变计电阻泊松比六全桥（4片工作片）适 用于只测弯曲应变灵敏度系数导线电阻应变计电阻阳比 烟台新天地试验技术有限公司YDD-1数据采集分析系统使用手册4.6.3系统满度值与输入电压的对应关系如表二 表二满度值10mV5000mV示值分辨率1.22 V0.61mV5、注意事项：5.1 所有通讯电缆的连接必须在计算机和数据采集箱断电状态下进行。5.2 有关导线电阻的说明：5.2.1 方式一，导线电阻为两根导线之和。5.2.2 方式二、三、四，
15、将应变计分别用两根导线接至数据采集箱，导线电阻为两根导线 电阻之和。若将两组应变计的一端连接成公共线后再引线至数据采集箱，导线电阻为单根导线电阻。5.2.3 方式五、六，导线的影响。5.3 所有连线必须牢固可靠，建议与端子连接用焊锡焊牢。5.4 接通电源，系统就可正常工作，若精确测量，请预热三十分钟。5.5 系统必须良好接地，接地点为电源插座的接地端。系统接地不好，将产生一定的漂移， 稳定度也将受到影响。5.6 全桥连接时，交换Vi+和Vi-的连接，可以改变输出信号的极性。5.7 每通道各测点所有Rg Rd及R的对外连接线均应尽量短，长度也应相等。5.8 在Win95/98环境下，平衡开始前，
16、必须先查找机箱，计算机自动进行设备检测，出 现相应的提示框。5.9 通道的参数应根据实际情况合理设置，否则可能产生较大的测量误差。5.10 每次进行平衡操作，系统自动将该次平衡结果保存下来，作为下一次新建采样项目的初始平衡结果，如果您在进行新的采样操作前未进行平衡操作， 则系统将以前一次平衡 的结果作为本次采样的平衡结果，如果您在短时间内连续多次进行采样操作， 只需在进行 第一次采样操作前进行平衡操作。如果您认为平衡结果不够理想，则可以多进行几次平衡。 每次开启采集器，均应进行平衡操作。5.11 湿度较大的环境下使用本仪器，零漂将明显增加。5.12 应避免将仪器置于强电场中使用。5.13 输入
17、输出电缆线应尽量避免靠近电力线、变压器及其它干扰源。5.14 切勿在过高温度和湿度的条件下使用和存放仪器，切勿将仪器直接在阳光下曝晒。5.15 对计算机的要求：为提高抗干扰能力，建议使用电磁兼容指标合格的品牌机及正版 Windows 9X软件，并尽量不采用联想机.否则将可能引起干扰。5.16 为了能保证测量精度及动态范围，建议输入信号的幅度不超过满度值的90%5.17 本电路采用双桥压供电，Eg相对与公共端电压为1V,0相对与公共端电压为-1V,请用 户勿以为0即为公共端。5.18 仪器在进入定时采样前，应将 Win9X中的屏幕保护程序去掉，即设置为“无”。同时 应避免计算机进入睡眠状态和节
18、电模式。6、仪器维护及故障排除:6.1 仪器的维护：6.1.1 本仪器是R组仪器，属于通用仪器，若在超过环境规定条件的现场使用，应注意避 免酸、碱、盐、雾、雨淋及过强的幅射场、电场、磁场。6.1.2 电源电压必须在 220V 10%, 50Hz 2%内。6.1.3 存放时，应将仪器盖好，防止灰尘污染，以减小接线柱及插座的接触电阻，若一旦 污染，应根据污染性质选择适当的溶剂（？如无水乙醇、乙醴、四醴化碳等），以白绸布蘸 少许将污物擦净。6.2 故障的排除：6.2.1 未能检测到存在的数据采集箱：6.2.1.1 数据采集箱电源未打开；6.2.1.2 通讯电缆未接、短路、断路或接触不良；6.2.2
19、平衡未成功：6.2.2.1 应变计电阻误差偏大；6.2.2.2 连接导线长度不等；6.2.2.3 接触不良；6.2.3 测量结果不稳定及漂移偏大：6.2.3.1 未能良好接地；6.2.3.2 电源电压超范围；6.2.3.3 周围存在强干扰源；6.2.3.4 桥臂电阻不稳定；6.2.4 一般来讲，仪器在设计和制造中已充分考虑能够提供用户多年的无故障运行，若出现影响其正常功能的故障时，请首先考虑其外部原因，如上所述。然而一旦出现元件的早 期失效，就应切断电源，以防止故障进一步扩大而损坏仪器，若故障一时无法排除，请立 即与本公司取得联系，以免影响您的工作。-13 -Clt烟台新天地试验技术有限公司Y
20、DD-1数据采集分析系统使用手册YDD-1数据采集分析系统软件使用手册1 . 1软件的主要功能YDD-1数据采集分析系统软件，适用于烟台新天地实验技术有限公司与江苏东华测试 技术有限公司联合研制的 YDD-1型仪器，可以控制一台或两台以上仪器，用户可以根据需 要选择通道的测量类型，测量通道最多可达 128个，采样频率最高可达200Hz该软件包 括对仪器的参数设置、采集数据、数据基本处理等功能。一个常见的测试项目包含以下几个组成部分：硬件（计算机、数据采集箱、导线、传感器等）；软件（测试软件、操作系统）；测试人员（用户）；测试过程（由用户设计方案并完成一个符合测试目的的测试）本手册的目的就是指导
21、和帮助用户使用我公司的YDD-1数据采集分析系统软件以完成测试。1.2 软件的运行环境1.2.1 硬件要求CPU为Pentium III 800M 以上，内存不少于128M, 1G以上剩余硬盘空间。1.2.2 操作系统YDD-1 适用于 Windows98/2000/XP 操作系统。YDD-1N 适用于 Windows2000/XP 操作 系统。1.2.3 适用的仪器/接口适用的仪器范围：YDD-1系列。适用的仪器接口: EPP 口。1.3在光驱中放入系统配带的光盘，光驱将自动运行并在屏幕上显示安装程序；点击“Setup.EXE,执行安装操作；在Windows加载了安装文件后，设置相应的安装路
22、径，根据提示进行选择，点击“下 一步”，直到安装完成。1.4 软件的卸载点击“开始|设置控制面板”，进入控制面板；找到并点击“添加或删除程序”；打开 后，找到并选中“ YDD-1数据采集分析系统”，点击“删除”即可卸载本软件。2 .软件操作以一个用户开始使用软件建立新测试项目、采集数据并整理分析数据为主线， 讲述如何使用软件。2.2 启动软件2.2.1 启动之前的检查在启动软件之前，对整个测试系统进行检查是一个良好的操作习惯。确认所有传感器已正确安装在被测物体上，并被正确地连接到仪器。确认仪器根据接口不同都正确地连接 到计算机上。保证所有接口接触良好、所有装置安全可靠后，接通仪器的电源。-15
23、 -此烟台新天地试验技术有限公司YDD-1数据采集分析系统使用手册-27 -2.2.2 从桌面|开始菜单启动当软件安装成功后，即自动在桌面上添加该软件的快捷方式，其名称为“ YDD-1数 据采集分析系统”，其图标形如割？。点击“开始|程序”，找到“YDD-1数据采集分析系 统”菜单项，鼠标左击即启动该软件。其图标形如 建。2.2.3 软件界面iwnn k，修盛氏| 阳tiNH 11 口麻注a i - - -_ : _1_: =_ 一*!/中上图中显示了软件的各个不同的主要区域。以下对各工具栏进行简要介绍二 I -B- - _ - aR，, 1二 rrljrw 而 1 HWrwHig口 ORLA
24、当中11 更_, 如月且里g .一二此 看而看，0给图窗口 T信号曲线 T绘图区域主菜单J标准工具栏图形属性栏一采样控制栏.棒图窗口 ,指示棒欣态栏上图中显示了软件的各个不同的主要区域。以下对各工具栏进行简要介绍标准工具栏口降国|昌I题国图历叵I昌网.I喟12345 6T 39 1Q 11 12 13 14a蠢is科同ia戢黑簿I氧网I /多15 16 17 18 19 20 21 22 23 24 25 26 271建立一个新测试项目15导入通道参数2打八个新测试项目r 16导出通道参数3保存当前测试项目17导入窗口布局参数文件4打印预览当前绘图窗口18导出窗口布局参数文件5打印当前绘图窗口
25、I 19引入项目6检测仪器20导出项目7显隐系统参数栏r 21保存零点8显隐通道参数栏22保存平衡结果9新建一个绘图窗口23将当前绘图窗口中的信号曲线保存为位 图文件10新建一个棒图窗口24有选择的将某些数据保存为文本文件11水平平铺窗口25有选择的将某些数据保存为MatLabWorkspace 文件12垂直平铺窗口26关于13导入系统参数27在线帮助14导出系统参数图形属性栏12345678910 11 12 13明昊同|0|生剧|剧|%y 川用闺氏私14 15 16 17 10 19 20 21 22 23 24 25 26 27 28 29301信号选择16纵向放大2设置图形属性17纵向
26、缩小3显隐定位数据窗口18自动刻度4移动所有窗口数据19增加X-Y记录仪数据量5小步向后移动数据20减小X-Y记录仪数据量6大步向后移动数据21重新执行7大步向前移动数据22撤消8小步向前移动数据23切换书签9光标读数的下拉式切换24下一书签10添加一个标注25上一书签11消除所有标注26消除书签112添加一个注释27显小标注13消除所有注释28下一标注14横向放大29上 标注15横向缩小30默认状态，即将当前活动绘图 窗口中的数据移动到第一块采样控制栏HLJjJ /6JQ |0。愉眉晶/ A1234 S 67 610 11 12 13 141开始采样8设置回放数据的时间间隔2暂停采样9平衡所
27、有通道3停止采样10清除所有通道的零点4在采样过程中为信号添加标 记11初始化硬件5数据存盘12导入零点6：开始回放数据13平衡结果下传7停止回放数据14清除报警标志2.3 文件和项目管理YDD-1数据采集分析系统利用计算机的硬盘保存系统参数和采集的数据，在开始建 立一个新的测试项目之前，有必要对项目的管理方式有个详细的了解， 这样才能方便用户 对采集项目进行管理和使用。2.3.1 项目文件夹结构假设YDD-1数据采集分析系统软件安装在“”目录下，每一次采集项目就默认保存在C:DongHuaYDD-1Projects”下的子文件夹中。当然用户可以根 据需要将该应用软件建立在其它的目录下，那么采
28、集项目就默认保存在相应的目录下的文 件夹Projects中。当然也可由用户自行指定项目保存的路径。本手册以假设情况为例，进 行整个测试过程的说明。(安装目录为“ C:DongHuaYDD-1Projects”)文件夹Projects中的子文件夹在创建新测试项目时，由用户确定名称并创建。子文件 火保存本次测试项目的各项参数和数据，包括通道的参数、采样参数、图形布局参数、采集的数据和其它一些信息。如果一次大的测量项目包括多次小的测量项目，比如说，用户要进行一次“ XX大桥 XX测试”，该测试需要进行多次测量，则用户可以先建立一个名为”.XX大桥XX测试” 的文件夹，然后在该文件夹下建立诸如“测试1
29、或“工况1”等的小测量项目文件夹，保存实际的测量项目，这样会大大方便用户的管理和使用。2.3.2 各类文件含义YDD-1数据采集分析系统保存的主要文件类型有：(1)数据采集项目文件：扩展名为“ .d7p”；(2)测量数据文件：扩展名为“ .tim”(3)布局参数文件：扩展名为“ .lyt”；(4)应变花文件：扩展名为” .str? (?取值范围1至6)；(5)通道参数文件：扩展名为“ .mdb”。在一个测试项目文件夹下，采集的数据是按通道分别保存的，如果您同时使用8个通 道进行采集，则在该文件夹下将建立至少8个数据文件。除了各个通道的数据文件，每个 测试项目还包括通道参数文件、窗口图形布局文
30、件等其它一些文件。一个测试项目产生的所有文件，都是根据用户所命名的项目名，以及系统内部的约定， 添加适当的后缀而建立的，打开一个项目时，系统会根据约定去查找相应的文件。 如果用 户将其中的某个文件改变了名字，则很可能无法正确打开该项目，或者无法显示某些数据，也有可能产生其它一些错误。如果用户需要改变项目名，则可以将项目另存为一个新项目， 而最好不要手动去修改项目下的文件名。 对于比较重要的项目，建议用户最好在采集完毕 后对该项目做个备份，备份时一定要将整个项目备份下来，不能只备份各个通道的数据。2.3.3 创建一个新项目当检测到相应的仪器时，进入 YDD-1数据采集分析系统，即处于新测试项目状
31、态。用户可以直接执行“启动采样”命令（参见章节”2.4.4采样”），以系统的缺省参数立即进行采样。当然，更多的情况下，用户需要有目的地设置相关参数（参见章节”2.3创建一个新项目”中的各种参数设置），以完成用户需要的测试。这时的新测试项目还没有项目名，要等开始采样时，系统才会根据具体情况，决定是 否要求用户输入项目名。如果系统当前处于某项目状态，则用户可以选择菜单项“文件|新建项目”，或单击工具栏上的新建按钮口来建立新项目，这时用户必须在弹出的“新建项目”对话框内设置 项目名新项目保存后，如果有绘图窗口打开，程序窗口头部就显示了新项目的名称2.3.4 打开一个已有项目选择菜单项“文件|打开项目
32、或单击工具栏上的“打开钮，然后通过弹出的“打开项目”对话框选择所需项目，该测试项目包含了测试数据。用户也可以通过从“文 件”菜单下的最近打开项目列表中选择某个项目， 来打开最近打开过的某个项目。默认情 况下，系统将以应用程序目录下面的子目录“ Projects”作为要打开的项目的默认目录。2.3.5 保存项目当一个测试项目完成后，可以直接保存，也可以另存项目。直接保存，只要选择菜单项“文件|保存项目”或单击工具栏按钮,口如果用户要连续多次做相同情况的测试， 各项参数后，选择菜单项“文件|另存项目为“ 采样参数、图形属性等）另外保存一个副本。则用户可以在第一次进行测试时，在设置好 ，即可将设
33、置好的所有参数（包括通道参数、 再次建立相同项目时，用户就可以打开该项目副本，重新采样，用得到的新数据覆盖原数据，而无需再次一一修改各项参数。2.4 创建一个新项目本章节讲述如何创建一个新项目以及如何设置一系列的测试参数。下一章节将讲述 如何进行一个项目测试。使用菜单项“文件 断建项目”或单击工具栏竣钮 创建一个新项目。新项目的默认 参数继承了最近一次测试的设置， 在多数情况下，需要你重新设置各项参数，以便适应不 同的测试要求。可进行设置的参数主要包括运行参数、采样参数、通道参数和图形属性等。 同样也可以导出一个已有项目的参数， 再将此参数引入用户的新项目中，并根据需要进行 适当的修改。2.4
34、1 采样参数设置选择菜单项”设置乐样参数”，通过弹出的“采样参数”窗口设置采样频率和毛刺问隔。采样频率：采样频率即单位时间内的抽样速度，可选择的采样频率有8档，分别是1Hz、2Hz、5Hz、10Hz、20Hz、50Hz、100Hz、200Hz。毛刺间隔：某个数据点会出现跳变，通常将这种情况称为“毛刺”。毛刺间隔指某个跳变所持续的时间。通过设置警戒参数来监视数据跳变及跳变持续的时间是否在设 定的毛刺间隔范围内。如果某次跳变的持续时间大于或等于设定的毛刺间隔， 则程序认为此段“毛刺”是信号的正常变动，而不再警告提示用户。2.4.2 通道参数设置“通道参数”用来控制各个通道的数据采集。选择菜单项“
35、查看通道参数栏”，或点击工具栏上的“显示或隐藏通道参数栏轴按钮，即可打开或关闭如图所示的“通道参数”栏，它一般位于程序主窗口的最下部。通道参数栏包含的设置页面，分别为“通道参数”、“应变应力”、“警戒参数”等。只 要点击所需页面名称处，即可显示该页面中的各项参数。其中每一行表示一个通道。2.4.2.1 “通道参数”页面通道号工程单位转换因子殖炉，EU)满度值CHD25应爱J曳力,00130000CHD26I业央应力B右.00130000_CMD2T怛爽应力隰.00130000CHD26应央应力P- ,00130000通道参数栏通道参数应变应力警戒参数“通道号”：由程序自动生成，如“ CH025
36、的指第25通道“测量内容”:可选择应变应力、数采的测量类型。“工程单位”：是指将电量转换为某种工程量，由用户设置，默认值为仙8“转换因子”：在应变应力测量中，“桥路类型”、“应变计电阻”、“导线电阻”、“灵敏度系 数”和“泊松比”五项参数实际上最终共同确定一个参数， 那就是电压量到应变量的转换 系数（我们习惯称其为“转换因子” ）0“满度值”：程序自动检测，由仪器决定2.4.2.2 “应变应力”页面:更道号侨疑芟型反变计电阻导戴电阻灵题度至翦泊校比弹性祖国T鼻单位满度假ACHU25CHK6CH027CW8方式1 方式L 林 方式120120120120D 0D 022220000111111
37、11P eP P M e30000 加。003000030000逋道参型墀变庖力J警戒尊敬1“通道号”：说明同通道参数页面“桥路类型”：分为6类（参见“桥路类型”），根据实际的应变计连接方式确定，不同的 连接方法应用于不同的场合。“应变计电阻”：由用户设置，默认值为120,应变计电阻应参照应变计的说明书等资料。“导线电阻”：由用户设置，默认值为00“灵敏度系数”：由用户设置，默认值为2。“泊松比”：由用户设置，默认值为0.28。“桥路类型”、“应变计电阻”、“导线电阻”、“灵 敏度系数”和“泊松比”五项参数主要用来修正应变测试的各种误差。“弹性模量”：是应变量到应力量的转换系数。默认值为 1。
38、修正系数”：由用户设置，默认值为1。“工程单位”：说明同通道参数页面。“满度值”：说明同通道参数页面。2.3.2.5 “警戒参数”页面 警戒参数是指用来进行监控的一些参数1.工，工吕*CHD25。也1001000CHD26是1001000CH02T是1001000CHD2B1001000通道参数J应变应力 警戒参数“通道号”：说明同通道参数页面“参加警戒”：指通道是否参加警戒“突变增量”：指通道的信号出现多大的增量（即相邻信号之间的幅值出现多大的差值时） 进行报警。参见章节” 2.3.1采样参数设置”中的毛刺间隔，及章节” 2.4.2棒图窗口”“警戒上限”：指通道的信号超出多少时进行报警。2
39、3.3 设置数据采集环境2.3.3.1 进入测试环境按要求联接测试线路，确认无误后，打开仪器电源及计算机电源，双击桌面上的快捷图 标，提示检测到采集设备一确定一进入如图1.1所示的测试环境。2.3.3.2 设置测试参数测试参数是联系被测物理量与实测电信号的纽带，设置正确合理的测试参数是得到 正确数据的前提。测试参数由系统参数、 通道参数及窗口参数三部分组成。 其中，系统参 数包括测试方式、采样频率、报警参数及实时压缩时间等；通道参数反映被测工程量与实 测电信号之间的转换关系，由测量内容、转换因子及满度值等组成；窗口是指为了在实验 中显示及实验完成后分析数据而设置的曲线窗口，曲线分为实时曲线及
40、X-Y函数曲线两种。检测到仪器后，系统将自动给出上一次实验的测试环境。- r CHM1 CH002回亘司文件如 filq(I) 1SEG1 15利 现捌 蛀理曾 立看伯 sn(S)相购卸-酢1 K3视w鹿电通ms1耳-nosstssm展内kKBL 24 *。cjtce翻舞祭幅由小21H0o脉冲记期klf0.4-*ntm鞋冲记熟en0w修清弊数 网电向I变剌躅I盟t1 L LCEI图1.1数据采集分析环境第一项、通道参数通道参数位于采集环境的底部，反映被测工程量与实测电信号之间的转换关系，由通道号、测量内容、工程单位、转换因子及满度值组成。通道号：与测试分析系统的通道一一对应。测量内容：由被测电
41、信号的类型决定，由数据采集内(电压测量)、应力应变、脉冲计数等组成。工程单位：被测物理量的工程单位。转换因子：转换因子由a、b、c三个系数组成，其与被测物理量(Y)及传感器输出 的电压(X,单位mV)有如下的关系：Y = aX2 + bX + c ( 公式一)需要说明的是：由于试验装置所采用的传感器类型并不相同，及同一类型的传感器 个体之间存在差异，不同传感器的转换因子并不相同。如当通过拉、压力传感器直接测量 试件所受的荷载时，只需选择修正比例系数 b即可，且拉、压实验具有相同的系数。因此，在输入相关系数时，一定要确保数据的正确性。例如：电压测量：转换因子a, b, c三个系数的设置，是根据公
42、式一计算得到的。一般认 为被测物理量与传感器的输出电压是过零点的线性关系，故公式一就简化为：Y=bX (公式二)根据公式二可以计算出不同传感器类型的比例系数 b;BK-4拉压力传感器比例系数b的设置：传感器量程20吨，灵敏度系数2mVNY=20(t) X1000(kg) X9.8 + 1000=196kNX=2(mV/V) X 2(V)=4(mV)b=Y+ X=196(kN) + 4(mV)=49(kN/mV)YHD-100位移传感器比例系数b的设置：传感器量程100mm灵敏度系数200仙V/mmY=100(mm)X=200( p V/mm)x 100(mm户 1000=20(mV)b=Y+ X=100(mm 户 20(mV)=5(mm/mV)WBD-50BL电百分表比例系数b的设置：传感器量程50mm灵敏度系数100仙V/mmY=50(mm)X=100( a V/mm)x 50(mm)+ 1000=5(mV) b=Y+ X=50(mmA 5(mV)=10(mm/mV)满度值：即通道的量程，每一通道均有不同的量程，需选择与被测信号相匹配
