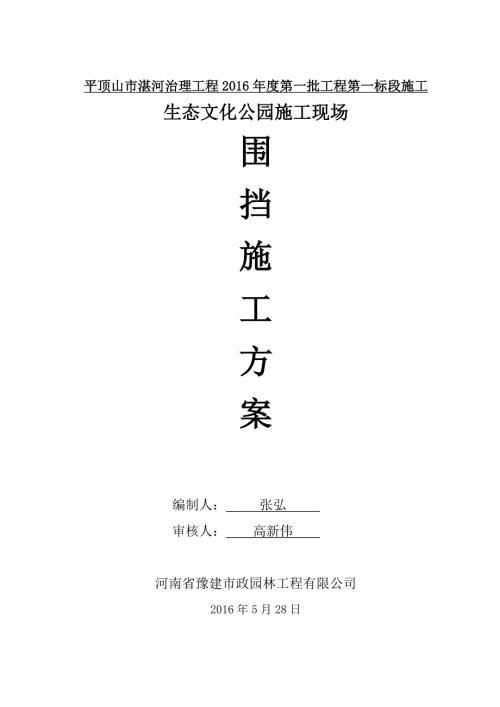

1、平顶山市湛河治理工程2016年度第一批工程第一标段施工生态文化公园施工现场围挡施工方案 编制人： 张弘 审核人： 高新伟 河南省豫建市政园林工程有限公司2016年5月28日目 录1 编制依据22 工程概况33 施工部署33.1 人员配备33.2 主要机械设备33.3 测量工具33.4 工期要求34 施工工艺44.1 围挡定位44.2 围挡立杆及横杆设置44.3 围挡挡墙设置44.4 围挡支撑设置54.5 施工现场出入口设置65 使用要求66 质量保证措施77 安全保证措施78 防风措施79 防火措施7围挡施工方案1 编制依据 平顶山市湛河治理工程2016年度第一批工程第一标段工程施工招投标文件
2、及生态文化公园设计施工图纸； 平顶山市湛河治理工程2016年度第一批工程第一标段（生态文化公园）工程施工组织设计； 平顶山市关于建设安全生产、文明施工标准化管理实施细则； 河南省豫建市政园林有限公司关于文明施工的具体要求； 适用于围档施工的标准、规范、规程； 平顶山市湛河治理工作指挥部关于文明施工的具体要求. 施工围挡现场勘察报告 2 工程概况(1)工程名称：平顶山市湛河治理工程2016年度第一批工程第一标段施工。(2)工程地点：平顶山市区新城区高速入口东北侧（建设路以北）。(3)资金来源：财政性资金。(4)工程内容：生态文化公园内景观（分五个区域）；区域内道路、栈桥、廊架、小品、置石、园林绿
3、化等工程；1#、2#卫生间，加气站卫生间，垃圾中转站，综合管理处等建筑工程。(5)计划开工日期：2016年4月22日（以监理工程师开工令为准）。 计划竣工日期：2017年10月21日（以监理工程师开工令顺延540天）。施工场地范围：以新新路为中心沿建设路和湛河北岸向西北方向至平郏路，向东南方向至（焦店）加气站。东西方向长约2000米，南北方向长约260米。本施工方案为河南省豫建市政园林工程有限公司现场文明施工，对外树立良好形象，制定现场围挡施工的专用方案。3 施工部署3.1 人员配备生产经理：1名安全员：1名质检员：1名工长：1名焊工：2人安装工：10人杂工：10人3.2 主要机械设备电焊机：
4、2台切割机：2台扳 手：4把铁 锤：4个3.3 测量工具水准仪一台，经纬仪一台，水准尺三套，盒尺五把，卷尺五把。3.4 工期要求施工进度计划见下表：围挡施工进度计划表序号任务名称工期开始时间完成时间1围挡范围测量放线1工作日2016.5.222016.5.222围挡底部施工2工作日2016.5.232016.5.243围挡支撑立柱施工4工作日2016.5.252016.5.284围挡彩钢板施工5工作日2016.5.292016.6.25配套设备施工3工作日2016.6.32016.6.54 施工工艺4.1 围挡定位根据前期上报并审批的施工平面布置图，对临时围挡进行测量定位，放线后请监理与业主予
5、以确认，与图纸不符部位及时进行调整，沿建设路洗车场及小饭店出入口处拆迁如有影响可先预留。4.2 围挡立杆及横杆设置本次施工围挡范围以平顶山市新新路为分界线，分为东、西两个区域。东部围挡区域为新新路东侧至建设路加气站；西部围挡区域为新新路西侧至平郏路口。搭设采用彩钢板全封闭式围护，新新路西侧围挡高度按2.3米控制，完成后粘贴项目简介及项目效果图及公园设计理念宣传图画。东侧围挡高度按2.0米控制、其它区域围挡高度均按2.0米控制。东、西区域北部围挡沿湛河河堤方向（待上个标段交付工作面后）采用方格钢丝网搭设，以便于施工后期养护、通风。根据测好的围挡位置线及设计图纸要求，沿定位方向每3米设置一根立杆，
6、要求立杆为48mm壁厚3.2mm钢管，每支长1.5米，垂直砸入地下0.9米，地面以上留置0.6米。主骨架制做：外露钢管上焊接40*60镀锌方管做为立杆，上下距立管各200mm处焊接20*40镀锌钢管各一道。完成后经监理验收方可进行下道工序。4.3 围挡挡墙设置结构骨架完成后开始铺贴外立面面板，采用外蓝内白轻质彩钢板铁皮厚度不小于0.3mm。将彩钢板用自攻螺丝固定在方管钢架上，要求必须牢固，为防止大风影响，考虑每片彩钢围挡长度超过100米设伸缩缝一道。以增加围挡墙的整体抗风性。保证围挡稳固、整齐、美观。4.4 围挡支撑设置为了围挡墙的牢固性，防止被风吹倒，每间隔6m设置一道钢管斜撑，斜撑上部焊接
7、在主骨架上，底部将1米钢管砸入地下0.6米，地上留置的0.4米，与斜撑焊接固定。4.5 施工现场出入口设置为便于施工人员及设备进出场地，工地施工大门预留45个，大门具体位置如下：1） 新新路上设主要出入口两处，在与湛河河堤方向交接处东、西两侧各预留一个； 2） 建设路与平郏路交叉口预留一个； 3） 建设路加气站出口西侧预留一个； 4） 新新路西侧办公区域出入口预留一个。 施工现场出入口设置6m宽实体大门，其他主出入口设置4.5m宽实体大门；门柱采用钢架立柱，主大门立柱采用50*50角钢焊接成600mm500mm的钢架，基础采用C20砼（1.5*1.1*1.1米）配置4*22三级螺纹钢。其余门柱
8、子采用两根60mm 40mm镀锌钢管焊接后直接锤击入地下0.9米。施工现场主出入口大门两侧围挡悬挂工程概况标识牌及工程简介牌、安全生产纪律牌、安全目标控制要素牌、文明施工告示牌、施工现场平面布置图。施工现场大门处设置警卫室，警卫人员培训上岗，统一着装，对外来人员出入进行登记。建立门卫值班制度（包括临时进出口管理内容），制度上墙。大门外观见下图：5 使用要求施工现场围挡及大门应保持平整和清洁，要求定期检查，以保证使用材料、构造连接达到安全技术要求，确保结构牢固、可靠。6 质量保证措施(1)组织措施。建立健全各项质量检验检查制度，建立质量管理体系，明确各级质量责任。建立严格的自检制度，保证工序合格
9、2)加强宣传教育力度。“以质量求生存，以质量求信誉”，提高每个职工的质量意识。(3)建立奖罚制度，把质量和经济挂钩。(4)严格把好材料和成品构件质量关。7 安全保证措施(1)针对工程特点及“安全第一，预防为主”的方针，上岗前对施工人员进行安全培训和安全技术交底，考核上岗。(2)特种作业人员持证上。(3)严格执行国家建工总局发布的关于加强劳动保护工作的决定中提出的施工安全十项措施。(4) 加强安全用电管理，严格执行JCJ44-88的规定。(5) 设专职安全检查员一名，负责施工现场的安全工作。8 防风措施彩钢板围挡抗风力等级为8级，为了更有效的抵抗大风，需对其进行加固。(1)柱与柱之间采用28钢筋牢固焊接，使围挡之间连接更紧密，整体受力，避免倒伏。(2)围挡内侧增设4#方管柱，柱与柱间采用28钢筋电焊连接。9 防火措施(1)临时围挡搭建需分类、分组堆放，按防火要求设定间距。消防器材布局合理规范。(2)用电线路、电器设备必须由具备相应资质电工统一安装，并配置漏电保护器等防护器材，统一采用三相五线制，即TN-S标准。(3)建立、健全用电安全动火审批手续。易燃易爆物品管理“四定（定人、定职责、定岗位、定奖罚）”。 河南省豫建市政园林工程有限公司平顶山市湛河治理工程2016年度 第一批工程第一标段施工项目部 2016年5月8
