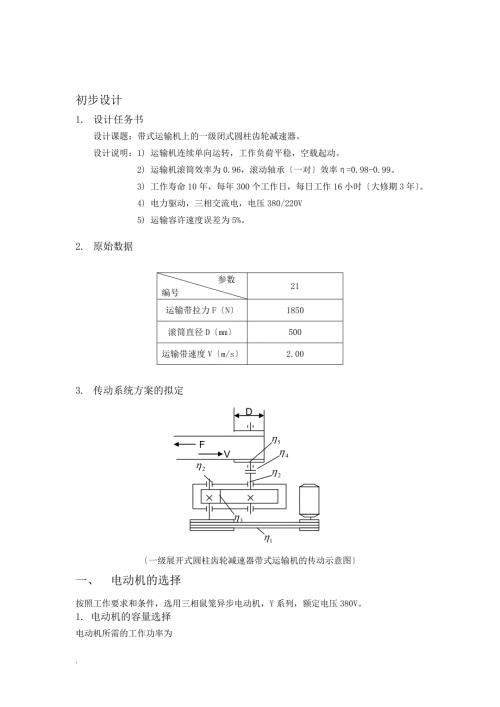

1、初步设计1. 设计任务书设计课题：带式运输机上的一级闭式圆柱齿轮减速器。设计说明：1) 运输机连续单向运转，工作负荷平稳，空载起动。2) 运输机滚筒效率为0.96，滚动轴承一对效率=0.98-0.99。3) 工作寿命10年，每年300个工作日，每日工作16小时大修期3年。4) 电力驱动，三相交流电，电压380/220V5) 运输容许速度误差为5%。2. 原始数据参数编号21运输带拉力FN1850滚筒直径Dmm500运输带速度Vm/s2.00DFV3. 传动系统方案的拟定一级展开式圆柱齿轮减速器带式运输机的传动示意图一、 电动机的选择按照工作要求和条件，选用三相鼠笼异步电动机，Y系列，额定电压
2、380V。1. 电动机的容量选择电动机所需的工作功率为工作机所需工作功率为因此 由电动机至运输带的传动总效率为式中：分别为带传动、轴承、齿轮传动、联轴器和滚筒的传动效率。取，(滚子轴承)，(齿轮精度8级，不包括轴承效率)，(齿轮联轴器)，那么所以 2. 确定电动机转速滚筒轴工作转速为取V带传动的传动比，一级圆柱齿轮减速器传动比，那么总传动比合理围为，故电动机转速的可选围为3. 电动机型号的选定4. 计算传动装置的运动和动力参数由电动机的型号Y132M2-6，满载转速1. 计算总传动比总传动比2. 合理分配各级传动比由式式中分别为带传动和减速器齿轮的传动比。为使V带传动外廓尺寸不致过大，初步取，
3、那么减速器传动比为：3. 各轴转速、输入功率、输入转矩的计算各轴转速轴 轴 滚筒轴 各轴输入功率轴 轴 滚筒轴 各轴输入转矩 电动机输出转矩轴 轴 滚筒轴运动和动力参数设计结果整理于下表：二、 传动件设计计算1. 带传动设计(普通V带);工作寿命10年,每年300个工作日，每日工作16小时；单向运转，工作负荷平稳，空载起动。确定计算功率由教材P218，表13-8 查得工作情况系数,那么选择V带型号根据，由教材P219，图13-15选取A型。确定带轮基准直径由教材P214，表13-3，A型V带带轮最小直径，又根据图13-15中A型带推荐的围及下表三，取，从动轮基准直径，由表三，基准直径系列取。传
4、动比，传动比误差为，故允许验算带的速度带速在围，合适。确定中心距和V带基准长度由得那么初取中心距初算V带的基准长度查教材P212，表13-2，对A型带选用再计算实际中心距，取验算小带轮上包角 合适。确定V带根数由，查教材P214，表13-3，A型单根V带所能传递的基本额定功率,；查教材P217，表13-6，功率增量；查表13-7，包角修正系数；查13-2，带长修正系数 取根确定初拉力由表13-1，得确定作用在轴上的压轴力带轮结构和尺寸由Y132M2-6电动机知，其轴伸直径d=38mm，长度L=80mm。故小带轮轴孔直径，毂长应小于80mm。由机械设计手册，表14.1-24查得，小带轮结构为实心
5、轮。大带轮直径，选用轮辐式2. 齿轮传动设计选择齿轮材料及确定许用应力小齿轮选用号钢(调质，齿面硬度为；,表11-1。大齿轮选用号钢正火，齿面硬度为,，表11-1由教材P171，表11-5，取，按齿面接触疲劳强度设计查教材P169,表11-3，取载荷系数；查教材P175，表11-6，宽度系数。小齿轮上的转矩查教材P171，表11-4，取小齿轮分度圆直径齿数取，那么。故实际传动比误差为0.2%9.6mm，D4=76mm,D5=96mm,D6=98mm。2. 视孔和视孔盖窥视孔用于检查传动零件的啮合、润滑及轮齿损坏情况，并兼作注油孔，可向减速器箱体注入润滑油。查手册，据 A=120mm，d4=8m
6、m那么 A1=A+56d4,取 A1=160mm，A2=A+A1/2=140mm；B1=箱体宽-1520=80mm，那么 B=B1-56d4=40mm，B2=B+B1/2=60mm；取 R=8mm，h=4mm， =4mm。3. 油标用来指示箱油面的高度，应设置在便于检查和油面较稳定处。查?机械设计课程设计?油尺在减速器上安装，采用螺纹连接。油尺上两条刻线的位置，分别对应最高和最低油面。据手册，选择 d=M12，d1=4mm，d2=12mm，d3=6mm,h=28mm,a=10mm,b=6mm,c=4mm,D=20mm,D1=16mm。4. 放油孔和螺塞为排了将减速器箱体污油排放干净，应在油池的
7、最低位置处设置放油孔，放油孔应安装在减速器不与其他部件靠近的一侧，以便放油。平时放油孔用螺塞堵住，并配有封油垫圈。查?机械设计课程设计?，选择 d=M161.5 系列。5. 启盖螺钉为防止漏油，在箱座与箱盖接合面处涂有密封用的水玻璃或密封胶，因而在拆卸时往往因胶结紧密难于开盖，旋动启箱螺钉可将箱盖顶6. 定位销对由箱盖和箱座通过联接而组成的剖分式箱体，为保证其各部分在加工及装配时能够保持精确位置，特别是为保证箱体轴承座孔的加工精度及安装精度。定位销直径 d=0.70.8 d2，故取 d=8mm。7. 轴承盖螺钉轴承盖螺钉，轴承盖旁连接螺栓，箱体与箱盖连接螺栓：用作 定位销：安装连接用，据手册，表 14-10 等可查得。d=8mm参考文献：1?机械设计手册?编委会机械设计手册.齿轮传动M第4版. ：机械工业，2007.32?机械设计手册?编委会机械设计手册.带传动和链传动M第4版. ：机械工业，2007.23?机械设计手册?编委会机械设计手册.滚动轴承M第4版. ：机械工业，2007.34 可桢，程光蕴，仲生机械设计基础M第五版. ：高等教育，2006.55 龚溎义机械设计课程设计指导书M第二版. ：高等教育，1990.46 龚溎义机械设计课程设计图册M第三版. ：高等教育，1989.57 卜炎机械传动装置设计手册M第一版. ：机械工业，1998.12-
