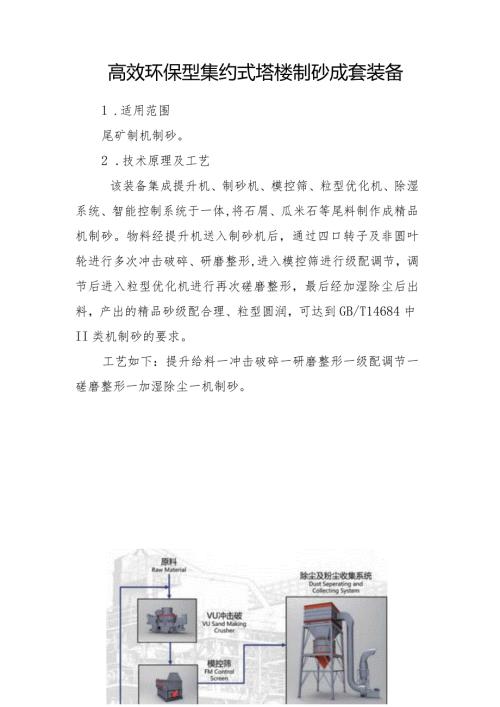

1、高效环保型集约式塔楼制砂成套装备1 .适用范围尾矿制机制砂。2 .技术原理及工艺该装备集成提升机、制砂机、模控筛、粒型优化机、除湿系统、智能控制系统于一体,将石屑、瓜米石等尾料制作成精品机制砂。物料经提升机送入制砂机后，通过四口转子及非圆叶轮进行多次冲击破碎、研磨整形,进入模控筛进行级配调节，调节后进入粒型优化机进行再次磋磨整形，最后经加湿除尘后出料，产出的精品砂级配合理、粒型圆润，可达到GB/T14684中II类机制砂的要求。工艺如下：提升给料一冲击破碎一研磨整形一级配调节一磋磨整形一加湿除尘一机制砂。工艺流程布置图3 .技术指标相同处理能力下，相比传统湿法制砂工艺，占地面积下降80%,粉尘
2、排放1011)gm3,物料磋磨整形效果提升10%,整体节能7%以上,所制成品砂相比于普通砂能在每立方C30混凝土浇筑中节约水泥40-50kgo4 .技术功能特性(1)机制砂磋磨整形优化技术。设计专用整形转子、磋磨装置以及发明粒形优化机装置等，实现多次磋磨整形，获得了多边形粒形结构，改善了机制砂制备混凝土的流动性。(2)集约式塔楼制砂工艺。封闭式塔楼结构集成破碎、整形、级配调整、除尘等于一体，且采用干法制砂工艺，整个过程污水、淤泥零排放,粉尘近零排放。5 .应用案例技术提供单位为世邦工业科技集团股份有限公司，已应用于沫源县冀恒矿、首钢迁安裴庄生态修复项目、河北九洲矿业、山东邹城住宅建筑有限公司等，产品可达到GB/T14684中II类机制砂的要求。6 .未来推广前景该设备采用高度集约的塔楼式全封闭布置，集高效制砂、粒型优化、石粉控制、级配调整、含水率控制、环保处理于一体，提高了生产效率，以及机制砂粒型、级配、含粉量等各项指标,具有一定应用前景。
