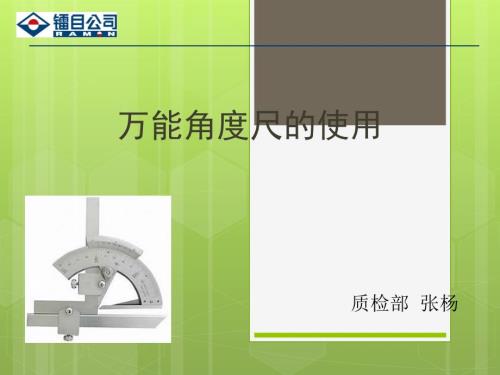

1、万能角度尺的使用质检部 张杨一一、万能角度尺万能角度尺 定义：定义：万能角度尺又称角度规。它是利用活动直尺测量面相对于基尺测量面的旋转，对该两测量面间分隔的角度进行读数的角度测量器具。使用范围：使用范围：适用于机械加工中的内、外角度测量，可测 0-320 外角及 40-130 内角。工作原理：工作原理：万能角度尺的读数机构是根据游标原理制成的。主尺刻线每格为1。游标的刻线是取主尺的29等分为30格，因此游标刻线角格为29/30，即主尺与游标一格的差值为，也就是说万能角度尺读数准确度为2。其读数方法与游标卡尺完全相同。二二、万能角度尺的结构万能角度尺的结构量程：量程：0-0-320320精度：精
2、度：2 2 三、三、万能角度尺的使用方法万能角度尺的使用方法 测量时，放松制动器上的螺帽，移动主尺座作粗调整，再传动游标背后的手把作精细调整，直到使角度规的两测量面与被测工件的工作面密切接触为止。然后拧紧制动器上的螺帽加以固定，即可进行读书。注意：当测量被测工件内角时，应从360减去角度规上的读数值；如在角度上读数为30624，则内角测量值为360-30624=5336。三、三、万能角度尺的使用方法万能角度尺的使用方法（1 1）测量）测量0 0-50-50之间角度之间角度 角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之间进行测量。三、三、万能角度尺的使用方法万能角度尺的使用方法（2
3、 2）测量）测量5050-140-140之间角度之间角度 把角尺卸掉，把直尺装上去，使它与扇形板连在一起。工件的被测部位放在基尺和直尺的测量面之间进行测量。三、三、万能角度尺的使用方法万能角度尺的使用方法（3 3）测量）测量140140-230-230之间角度之间角度 把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交点和基尺的尖端对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。三、三、万能角度尺的使用方法万能角度尺的使用方法（4 4）测量）测量230230-320-320之间角度之间角度 把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。把产品的被
4、测部位放在基尺和扇形板测量面之间进行测量。三、三、万能角度尺的应用实例万能角度尺的应用实例三、三、万能角度尺的应用实例万能角度尺的应用实例三、三、万能角度尺的应用实例万能角度尺的应用实例三、三、万能角度尺的读数万能角度尺的读数分度值的由来：设主尺一小格度数为X，游标尺一小格读数为Y，则：29*X=30*Y Y=29*X/30 主尺每小格角度为1（60），当量爪合并时，游标上的30格刚好等于主尺上的29 格，则游标每格角度=(29*60)30=58 ，主尺每格间距与游标每格间距相差=60 -58=2，2即为此种游标卡尺的最小读数值。三、三、万能角度尺的读数万能角度尺的读数角度尺读数度分 度：看游标零线左边对应主尺上最靠近一条刻线的数值，读出被测角“度”的整数部分。分：从游标尺上读出“分”的数值-看游标上哪条刻线与主尺相应刻线对齐，可以从游标上直接读出被测角“度”的小数部分，即“分”的数值。三、三、万能角度尺的读数万能角度尺的读数请读出此角度尺上的示数答案 举例：举例：916结束束谢谢！
