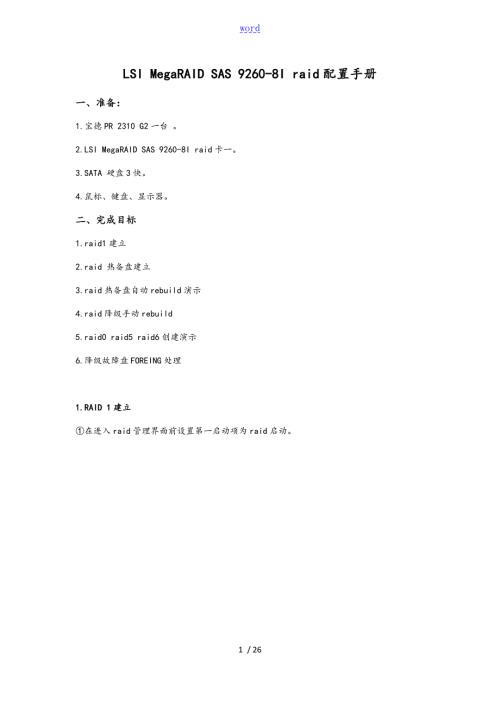

1、wordLSI MegaRAID SAS 9260-8I raid配置手册一、准备：1.宝德PR 2310 G2一台 。2.LSI MegaRAID SAS 9260-8I raid卡一。3.SATA 硬盘3快。4.鼠标、键盘、显示器。二、完成目标1.raid1建立2.raid 热备盘建立3.raid热备盘自动rebuild演示4.raid降级手动rebuild5.raid0 raid5 raid6创建演示6.降级故障盘FOREING处理1.RAID 1建立在进入raid管理界面前设置第一启动项为raid启动。然后重启根据提示按特定的组合键进入raid管理界面。进入raid管理界面如如下图：界
2、面介绍：Advanced software options /推荐创建raid操作，根据服务器硬盘数量推荐你建立那些raidController selection / 控制选项，创建删除raid或者改变硬盘属性。Controller properties / 控制属性，查看raid和硬盘属性。Scan devices/ 扫描磁盘。Vitual devices /虚拟磁盘，raid的重建和重设。Devices /检查当前服务器磁盘状态数量。Configuration wizard /raid配置选项Logical view/逻辑卷查看Events/日志查看Exit/退出raid管理界面主界面选
3、择configurationwizard 进入选择new configuration 建立一个新的raidclear为去除raid，add为增加一个raid。点击next。注意：建立新raid会提醒如果建立新的raid将会去除所有的虚拟设备中的数据，因为我是新设备没有建立过raid所以选择yes，如果是已经建立过raid的请选择上一步的add configuration。选择建立raid的模式manual 手动配置 automatic自动配置这里我们选手动配置。选择要创建raid的磁盘，在这里我们选择slot：0和1Add to Array 添加到磁盘组Accept DG确认磁盘组 next。
4、选择建立的磁盘组添加到span。Next这里我们选择建立raid1因为添加了两块盘同时也可以建立raid0选择RAID1后update size更新一下磁盘，再ACCEPT确认建立raid1。Next通过如下图可以看出磁盘组0已经建立成功。NextACCEPT承受不再添加磁盘YES(保存配置)Cancel初始化磁盘Yes上图为初始化进度，完成后按home返回主页面。RAID 1就建立成功了，容量为1.8T。2.raid全局热备盘建立当有磁盘损坏时，全局热备盘自动顶替进入raid管理界面，选择没有配置的磁盘进入配置。选择Make Global HSP 建立全局热备盘。3. raid热备盘自动re
5、build演示当raid降级时全局热备盘会自动顶替损坏磁盘，重建rebuild raid1，重启查看系统提示降级。系统自动rebuild RAID 1通过管理界面Devices查看rebuild状态4.raid降级手动rebuild如下图提示slot 1 中磁盘损坏。通过手动rebuild 选择新添加到slot 2的磁盘。选择整列0中的raid1，replace missing FD。选择rebuild drive 重建，在管理界面点击Devices查看重建进度。5. raid0 raid5 raid6示操作步奏和raid 1 建立一样所以在这里我简单的提与一下。Raid5最少三块盘，那么我们选择3快盘。选择 raid 0 raid 5 raid 6 操作如raid 16. 降级故障盘FOREING处理方法一：当磁盘被拔出后raid降级，拔出磁盘还残留raid信息，如何去除raid信息恢复磁盘。选择Scan Devices 重新扫描磁盘，会扫描出错误信息，clear错误信息如此可以继续使用。Yes恢复正常。方法二：选择主界面Devices,选择properties。26 / 26
