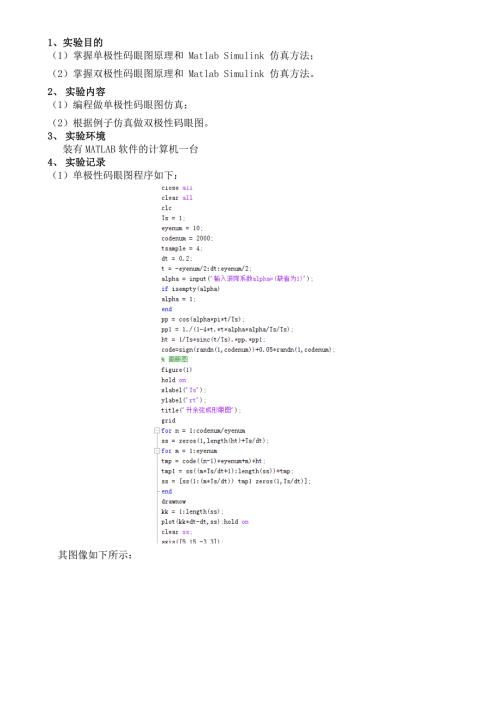

1、1、实验目的（1）掌握单极性码眼图原理和 Matlab Simulink 仿真方法；（2）掌握双极性码眼图原理和 Matlab Simulink 仿真方法。2、 实验内容（1）编程做单极性码眼图仿真；（2）根据例子仿真做双极性码眼图。3、 实验环境 装有MATLAB软件的计算机一台4、 实验记录（1） 单极性码眼图程序如下： 其图像如下所示：（2） 双极性眼图编程如下： 其图像如下所示：5、实验体会和建议（1）本次实验遇到了哪些问题？你是怎么解决的？ 如何避免下次实验再遇到同样的问题？ 在本次实验中，在做单极性码眼图的时候，按照给定的程序照着编程还是挺顺利的，但是在做双极性码眼图时，也直接照着
2、例子输入程序，却出现错误，仔细看才发现，是双极性码的后边有个函数，需要另外建一个函数文件才行得通。所以经过这次教训，我知道了做实验得认真做，认真思考，不能像机器似的只是把照着把程序写出来，这样的结果是没有任何意义的，以后实验也应该勤思考多动脑，好好理解程序的意义，不懂就问或者查资料。 （2） 什么是眼图？眼图有何作用？ 眼图是指利用实验的方法估计和改善（通过调整）传输系统性能时在示波器上观察到的一种图形。观察眼图的方法是：用一个示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器屏幕上看到的图形像人的眼睛，故称 为 “眼图”。 作用：从“眼图”上可以观察出码间串扰和噪声的影响，从而估计系统优劣程度。另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。6、实验总结 通过本次实验，我掌握了单极性码眼图原理和双极性码原理以及它们的MATLAB simulink 仿真方法，并仔细了解了眼图的来源和用途。在实验过程中也遇到问题，但是通过用其他方法都得以解决了问题，同时也收获颇多。我想以后实验过程中遇到一时不能解决解决的问题，最好及时向老师或者同学或者百度寻求帮助，毕竟实验课时长较短，不应该自己太过盲目地浪费太多时间。
