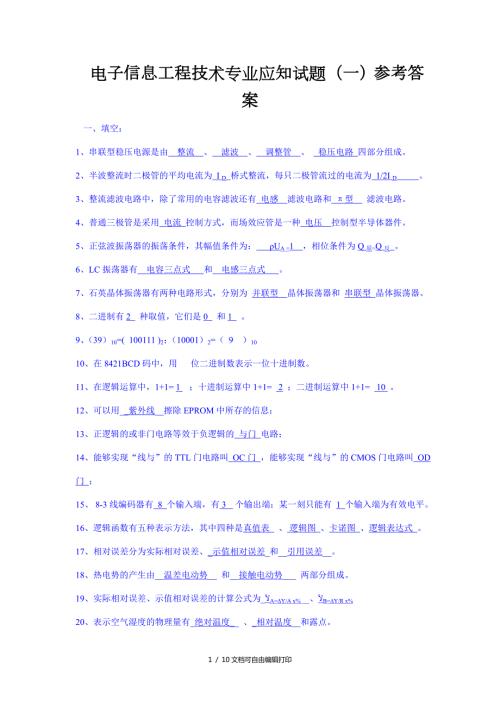

1、电子信息工程技术专业应知试题（一）参考答案一、填空： 1、串联型稳压电源是由 整流 、 滤波 、 调整管 、 稳压电路 四部分组成。2、半波整流时二极管的平均电流为 I D 桥式整流，每只二极管流过的电流为 1/2I D 。3、整流滤波电路中，除了常用的电容滤波还有 电感 滤波电路和 型 滤波电路。4、普通三极管是采用 电流 控制方式，而场效应管是一种 电压 控制型半导体器件。5、正弦波振荡器的振荡条件，其幅值条件为： UA =1 ，相位条件为Q原=Q反 。6、LC振荡器有 电容三点式 和 电感三点式 。7、石英晶体振荡器有两种电路形式，分别为 并联型 晶体振荡器和 串联型 晶体振荡器。8、二
2、进制有2 种取值，它们是0 和1 。9、（39）10=(100111 )2；（10001）2=（9 ）1010、在8421BCD码中，用 位二进制数表示一位十进制数。 11、在逻辑运算中，1+1=1 ；十进制运算中1+1=2 ；二进制运算中1+1=10 。12、可以用_紫外线_擦除EPROM中所存的信息；13、正逻辑的或非门电路等效于负逻辑的 与门 电路；14、能够实现“线与”的TTL门电路叫 OC门 ，能够实现“线与”的CMOS门电路叫 OD门 ；15、8-3线编码器有8个输入端，有3个输出端；某一刻只能有 1 个输入端为有效电平。16、逻辑函数有五种表示方法，其中四种是真值表 、逻辑图 、
3、卡诺图 、逻辑表达式 。17、相对误差分为实际相对误差、_示值相对误差_和_引用误差_。18、热电势的产生由_温差电动势_ 和_接触电动势_ 两部分组成。19、实际相对误差、示值相对误差的计算公式为_A=Y/A x% 、B=Y/R x%20、表示空气湿度的物理量有_绝对温度_ 、_相对温度_和露点。21、基本的放大电路有同相、反相、_差分放大 和_功率放大 放大电路。22、电阻标注为102J 其标称阻值为 1000 ，允许误差为 5% 。23、用万用表判别二极管极性，测得电阻较小的一次，其红笔接触的为负_ 极。24、常用的电烙铁有 内热 式和 外热 式两种。25、调试技术包括 静态调试 和 动
4、态调试 两部分内容。26、技术文件可分为 设计 文件和 工艺 文件两大类。27、表面安装技术英文缩写为 SMT 。28、传声器是一种能接收 声能 并将其转换成相应 电能 的电信器件。29、扬声器是将 电 信号转换成 声音 的电声器件。 30、绝缘材料按其结构元素分为两大类 有机绝缘材料 和 无机绝缘材料 。31、电子工业用液体绝缘材料有矿物油、合成油 和 植物油 三类。32、线规是规定电线产品_ 粗细_的一种标准.我国采用_线径_制。33、磁性材料主要分为 硬磁 和 软磁 两大类。34、热敏电阻器是指其阻值随 温度 改变而显著变化的敏感电阻器，在工作温度范围内其阻值随温度的升高而增大的称为 正
5、 热敏电阻器。35、 铜 和 铝 是最常用的导电金属。二、选择题1、已知同相比例运放中R1=10k,R2=20k,输入电压为V，求输出电压的幅值。（ A ）A 、10v B、15V C、20V2、构成放大器反馈的元件为 （ C ） A、只能是阻容元件 B、只能是晶体管运放 C、可以是无源元件亦可能是有源元件 3、要增大放大器输入电阻时，应引入（ B ） 反馈。A、并联 B、串联 C、串、并联均可4、稳定放大器的直流工作点，应引入 （ A ） 反馈。A、直流负反馈 B、直流正反馈 C、交流反馈5、反相比例放大电路的输入电阻 （ B ），同相比例放大电路的输入电阻较 （ A ） 。A、高 B、低
6、C、为06、反相比例放大器的放大倍数可是（ C ）。A、1 B、1 C、既可大于1也可小于等于17、LC作高频振荡电路，一般采用（ A ），波形较好。A、变压器反馈式 B、电感三点式 C、 电容三点式8、逻辑函数，其对偶函数F*为（C ）；A、 B、 C、 9、用8421码表示的十进制数65，可以写成（ B ）；A、65 B、BCD C、 BCD D、10、用卡诺图化简逻辑函数时，若每个方格群尽可能选大，则在化简后的最简表达式中 （ B ）； A、与项的个数少 B、 每个与项中含有的变量个数少 C、 化简结果具有唯一性11、Y=A(B+C)+CD的反演式为（ A ）； A、 B、 C、 D、1
7、2、下列属于组合逻辑电路的是（ B ）。 A、 触发器 B、 全加器 C、 移位寄存器 D、 计数器13、在CP 时主从R-S触发器的主触发器接收输入信号。（ C ）A、01 B、1 C、 10 D、014、三极管作为开关时工作区域是（ D ） A、 饱和区+放大区 B、 击穿区+截止区C、放大区+击穿区 D、 饱和区+截止区15、触发器的空翻现象是指 （C ） ；A、一个时钟脉冲期间，触发器没有翻转B、一个时钟脉冲期间，触发器只翻转一次C、一个时钟脉冲期间，触发器发生多次翻转D、每来2个时钟脉冲，触发器才翻转一次16、 A101101= （ B ） 。A、 A B、 C、 0 D、117、1
8、6位输入的二进制编码器，其输出端有（ A ） 位。A、 256 B、 128 C、4 D、 318、用于高频脉冲电路应选用（ D ）。A、 线绕电阻器 B、块金属膜电阻器 C、碳膜电阻器 D、金属膜电阻器19、双芯高频电缆又称平行线，其特性阻抗是（ B ）。A、50 B、300 C、75 D、10020、供黑白彩电拌音电路作中频滤波的陶瓷滤波器应是（ A ）。A、6.5MHZ B、456KHZ C、10.7MHZ D、38MHZ21、其色环电阻的色环依次为绿、蓝、红、银色，其阻值偏差为（ B ）。A、 B、 C、 D、 22、电视机用声表面波图像中频滤波器幅频特性中的伴音中频为（ A ）。A、
9、31.5MHZ B、33.57MHZ C、38MHZ D、39.5MHZ23、行线性线圈（磁饱和电抗器）主要校正光栅（ A ）。A、右边压缩失真 B、中间交越失真 C、延伸失真 D、枕形失真 24、电阻标注为2.7K10%，其标注方法为（ A ）A、直标法 B、文字符号法 C、数码表示法 D、色标法25、电阻色环为红、紫、黄、棕，其阻值为（ C ）A、680K B、680 C、270K D、27026、用万用表检测电阻，其值2K左右，选用万用表哪一档测量准确些（ C ）A、R1 B、R10 C、R100 D、R1K27、某电容标注为56K，其标称值为（ A ）A、0.56f B、56 C、0.
10、56 D、56Kf28、下列哪种线属于电磁线（ B ）A、单股线 B、漆包线 C、屏蔽线 D、塑胶线29、锡铅合金共晶点温度是（ C ）A、138 B、168 C、183 D、23830、在印制板装配中焊接主要采用（ D ）A、熔焊 B、接触焊 C、气焊 D、锡焊31、收音机中频频率为（ BB ）A、465HZ B、465KHZ C、645HZ D、645KHZ32、电子产品设计、生产使用维修依据是（ B ）A、生产条件 B、技术文件 C、管理工作 D、组织工作33、下列哪种印制导线宽度是建议采用的（ B ）A、1.2mm B、1.5mm C、1.8mm D、2.1mm三、 多项选择1、相对误
11、差分为：( ABC ) A 实际相对误差 B示值相对误差 C 满度相对误差 D 绝对误差2、目前常用的作为热电阻的材料有那些：（ AC ）A 铂 B铁 C 铜 D镍3、表示空气湿度的物理量有：（ ACD ）A 绝对湿度 B 露点 C 温度湿度系数 D相对湿度4、按误差出现的规律分析可以将误差分为：（ ABD ）A 系统误差 B 随机误差 C 允许误差 D 粗大误差四、判断题1、电压负反馈可稳定输出电压，是因负反馈减少了输出电阻。 （ ）2、用高级组成电压跟随器，反馈必须引至反向输入端。 （ ）3、1R2是数码表示法其标称值为12。 （ X ）4、电位器旋转时阻值跳动，说明电位器不好。 （ ）5
12、万用表测量100f电容，指针不动，此电容是好的。 （ X ）6、万用表测喇叭，断续接触有“嗒嗒”声，是好的。 （ ）7线圈的品质因数Q=。 （ X ）8、活动扳手扳动方向应向固定一边用力 （ ）9、MOS管可以用万用表检测 （ X ）10、断器断了，可以用导线临时代 （ X ）五 化简证明题左边 所以:左边=右边 证明完毕！所以: 六 解释名词含义真值：是一个本身具有的真实值,它是一个理想的概念.修正值：与绝对误差大小相等,符号相反的测量值.标称阻值与允许误差：电阻器表面所具有的阻值电容器实际阻值与标称电容量偏差.接触电势差：两种不同金属或合金接触时,两者之间所产生的电位差.最大磁能积：退磁
13、曲线上任何一点B和H的乘积.电感线圈品质因数：它是指在某一频率的交流电压作用下时,线圈所呈现感抗与线圈直流电阻的比值.七题：电压串联交直流负反馈1由图可知 通过二极管的电流平均值2 由又 =0V 3测80uA的时 绝对误差 相对误差 测40uA的时 绝对误差 相对误差 4解： 第一次测量： 为10级 第二次测量：为5级八：分析作图题上升沿触发 上升沿到达时有效 图1 图2九 组合逻辑电路分析与设计 表示式为 真值表由真值表可知实现两位异或或者叫奇校偶位分析设计要求。列出真值表。设三台电动机为A、B、C出现故障为1，正常工作为0，红黄两个指示灯为YA、YB，灯亮为1，灯灭为0，由此可列真值表 ABCYAYB0000000101010010111010001110101101011111根据真值表写出与输出 逻辑函数式为 选择译码器控制电路有三个输入信号A、B、C有两个输出信号、由此选用3或8线译码器CT74LS138 将、与CT74LS138的输出表达式进行比较设A=A2 B=A1 C=A0 10 / 10文档可自由编辑打印
