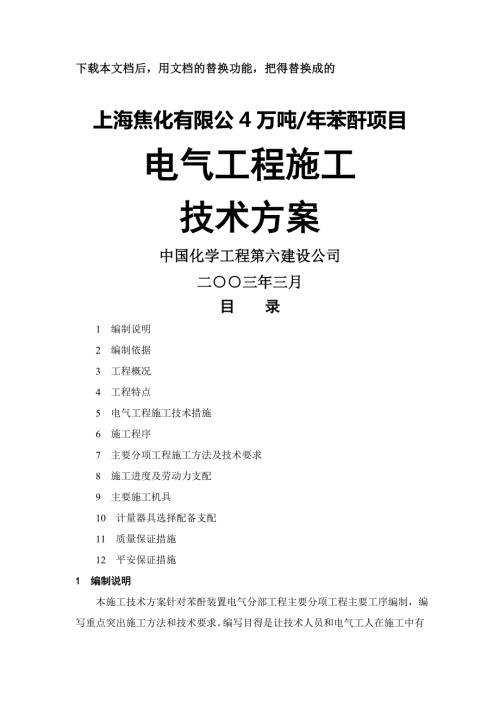

1、下载本文档后,用文档的替换功能,把得替换成的上海焦化有限公4万吨/年苯酐项目电气工程施工技术方案中国化学工程第六建设公司二三年三月目 录 1 编制说明 2 编制依据 3 工程概况 4 工程特点 5 电气工程施工技术措施 6 施工程序 7 主要分项工程施工方法及技术要求 8 施工进度及劳动力支配 9 主要施工机具 10 计量器具选择配备支配 11 质量保证措施 12 平安保证措施1 编制说明 本施工技术方案针对苯酐装置电气分部工程主要分项工程主要工序编制,编写重点突出施工方法和技术要求。编写目得是让技术人员和电气工人在施工中有章可循,有条不紊,全面达到施工和验收标准,让业主满足。2 编制依据 电
2、气装置安装工程电力变压器, 油浸电抗器, 互感器, 母线装置施工及验收规范GBJ148-90 电气装置安装工程高压电器施工及验收规范GBJ147-90 电气装置安装工程母线装置施工及验收规范GBJ149-90 电气设备交接试验标准GB50150-91 电气装置安装工程低压电器施工及验收规范GB50254-96 电气装置安装工程起重电气装置施工及验收规范GB50256-96 电气装置安装工程爆炸和火灾危急环境电气装置施工及验收规范GB50257-96 建筑电气工程施工质量验收规范GB50303-2002 电气装置安装工程电缆线路施工及验收规范GB50168-92 电气装置安装工程接地装置施工及验
3、收规范GB50169-92 电气装置安装工程旋转电机施工及验收规范GB50170-92电气装置安装工程盘, 柜及二次回路结线施工及验收规范GB50171-92建设工程施工现场供用电平安规范GB50166-92施工现场临时用电平安技术规范JGJ46-883 工程概况苯酐装置区设低压变电所一座,两路进线电源由老厂变电站引来,变电所2台2000kvA变压器给装置区低压用电设备供电,含该装置区得动力, 照明供电。主要工程量有变压器2台,高压隔离开关2台,低压柜27台,直流电源1套,软起动器26套,防爆操作柱70个,一般操作柱26个,动力电缆12.6千米,防爆和一般照明箱22台,灯具444套,限制电缆9
4、千米,电缆桥架950米,电线4千米,接地板80根,接地线500米。4 工程特点4.1 装置区配电设备和用电设备均为400V低压,整个配电设施和用电设施工程量大,且防爆设施俱多,给施工增加难度。4.2 装置区爆炸危急场所多,所生产得产品以及原料得腐蚀性强,故选用得电气设备, 电气元件, 电气材料得防爆性能, 抗腐蚀性要求较高。4.3 输送工艺产品和原料得管道易产生静电,故此类工艺管道应做好接地。5 电气工程施工技术措施5.1 电气爱护管得预埋要和土建同步进行,避开和削减日后凿墙打洞工作,在电气爱护管敷设过程简单发生异物落入,出现堵塞现象,故应用木塞等对管口进行封堵,尤其是在现浇砼板, 柱, 墙
5、内进行暗敷时,要重点检查管口封堵密封状况,防止在砼浇捣过程,管口振松脱落,致使砼浆流入管道内堵塞管道造成返工。5.2 电气线路及电气设备内电气连接应紧密。螺栓连接处要加弹簧垫圈,投入运行前要加塞进行检查,达到规定要求后方可投入运行,以防运行中松动, 过热, 脱落。5.3 按爆炸和腐蚀环境组织电气施工,遵守相应规程,选用适合环境得设备, 材料和施工工艺。6 施工程序电气工程施工程序框图如下图所示。电气安装工程分布较广,且同土建, 设备, 管道等工程得联系较紧,因此必需做好同土建和其他工程紧密协作,依据每个建筑得得工程进展来支配电气工程施工。施工打算:技术打算和物质打算协作土建预留和预 埋设备基础
6、验收设备基础型钢调平安装变压器, 盘, 箱, 母线, 低压电器安装变压器安装电气单元体调 校电气试调, 试压电气系统调试电机单机试运转电气协作机械试 运 转中间交工验收扫 尾桥架安装动力爱护管敷 设电缆敷设校 接 线接地极安装接地母线安 装避雷引下线安 装避雷带和避雷针室内接地线安 装照明爱护管安 装照明管内穿 线灯具安装灯具试照 7 主要分项工程施工方法及技术要求 变压器安装配电室内设2台SG10-2000kvA变压器。主要安装工艺流程如下: 施工打算测量划线基础制安变压器本体安装变压器接地依据设计文件进行测量划线,对基础进行验收,基础得中心与标高应符合工程设计须要。用10#制作设备基础。开
7、箱检查时,应重点检查设备出厂合格证明及产品技术文件是否齐全。设备应有铭牌, 型号规格应和设计相符,附件, 备件核对装箱单应齐全。变压器外表无机械损伤,无锈蚀,并填写“设备开箱检查记录”。变压器基础应水平,本体安装坚固,设备接地点应牢靠接地,其套管中心线应与封闭母线安装中心线相符。变压器调试受电另编写施工方案或技术交底。7.2 低压柜盘安装本工程低压柜盘, 软起动器共有三四十台,数量较大,应引起高度重视。主要安装工艺流程如下: 施工打算测量划线基础制安配电柜安装配电柜接地配电柜接线配电柜调试 A, 电气盘柜得基座制作按设计要求选取型钢,将型钢矫直后再下料制作,将做好得底座焊在土建得预埋件上,底座
8、保持平整,其水平度应保证在允许范围内。 B, 运输时,采纳车辆和机械,要用麻绳将盘坚固地固定在车上,运输和就位时防止盘得倾倒,防止磕碰,避开电器件, 仪表, 油漆得损坏。盘运到现场后,请业主参与,双方进行开箱检查,并做好开箱检查记录。主要检查内容为盘及元件得规格, 型号,应符合设计要求。配电柜元件和配备件齐全,出厂资料, 试验报告, 合格证齐全。元件无损坏发霉受潮。分清施工备件和二年生产备件,留意专用工具运用及爱护。 C, 留意盘得标高,盘得进线和出线口,便于电缆得引入及引出,盘固定牢靠,接地良好,盘, 柜门, 抽屉得开启敏捷,不得碰及其他设备及工艺管道,不得阻碍生产人员得通行。7.3 配电箱
9、 限制箱, 操作柱安装配电箱, 限制箱, 操作柱安装主要安装工艺流程如下: 施工打算 测量划线 基础制安 配电箱, 限制箱, 操作柱安装 配电箱, 限制箱, 操作柱接地 配电箱, 限制箱, 操作柱接线调试本工程中动力, 照明配电箱及操作柱数量较多,在配电箱, 限制箱到货后组织技术, 物资及材料检验部门依据设计图纸核实配电箱用途及安装位置,检查箱内安装设备技术特性是否符合设计文件要求,标识配电箱名称及用法是否正确。对嵌入式安装得配电箱,在安装前核实, 检查, 修整其安装开孔尺寸及位置;对于落地式配电箱, 操作柱台,首先施工其底座基础,保证其高出地面50mm及水平度。全部操作柱台, 配电箱在施工
10、中严格保证其水平度, 垂直度及稳固性;安装固定完毕后马上对外露得部分进行爱护,防止其他施工对配电装置得损坏。7.4 铜母排安装铜母排主要安装工艺流程如下: 施工打算测量定位下料, 钻眼铜母排安装刷相色漆依设计文件得要求进行铜母线安装测量定位,在测量中主要是按铜母线敷设线路确定出铜母线安装高度, 固定支架得安装位置。 A, 首先应检查铜母排与图纸设计是否相符。 B, 母排表面应光滑平整,不得有裂纹, 折叠及夹杂物。 C, 各种金属构件得安装螺孔不应采纳气割,金属构件应做镀锌防腐处理。 D, 沟通母线应按规定涂相色:A相黄色,B相绿色;C相红色,中性汇流母线接地线浇涂紫色带黑色条纹,在下列各处不应
11、涂刷相色,母线得螺栓连接处,支撑连接处,母线与电器得连接处及距全部连接处10mm以内得地方。 E, 母线得安装应符合室内配电装置得平安距离,带电部分至接地部分及不同相得带电部分之间得最小要求距离是:额定电压0.4kv为20mm。F, 矩形母线宜进行冷弯,母线弯制对应符合下表得规定:母 排最小弯曲半径平弯505mm及其以下2b12510mm及其以下立弯505mm及其以下12510mm及其以下2a 注:a-铜母排宽度;b-铜母排厚度铜母排扭转900,其扭转部分长度不应小于铜母排宽度得倍;多片铜母排弯制时弯曲程度应一样,铜母排应削减直角煨弯,弯曲处不得有裂纹及明显得折皱。 G, 铜母排对口焊接要有3
12、50-460得坡口,1.5-2mm得钝边,焊口应平直,其弯折偏移不应大于1/500,中心线偏移不得大于,每个焊缝应一次焊完,焊工必需有合格证。 H, 铜母排接触面加工后必需保持清洁,并涂以电力复合脂,铜母排得接触面应连接紧密,连接螺栓应用力矩扳手紧固,并达到力矩值得要求。7.5 电机安装 电机安装协作设备安装专业进行,其调整试验及送电试车见后述。 A, 安装前对电机进行外观检查,电机应完好,附件, 备件齐全,并无损伤。凹凸压电动机除非质量可疑或超过出厂保证期限及试运转时有异样状况,一般不作抽芯检查。高压异步电动机施工另编有施工方案可遵循。 B, 对绝缘不符合要求得电机须要进行干燥,直至满足规程
13、要求为止。一般采纳直流或低压沟通通电法干燥,需编写干燥方案。7.6 起重机电器安装 起重机电器安装协作工艺设备安装专业进行。 A, 平安型滑接线连接平直,支架夹安装坚固,其间距应小于3m。 B, 平安式滑接线支架得安装,当设计无规定时,宜干脆焊在轨道下得垫板上。 C, 滑接器沿滑接线全长牢靠地接触,能自由无阻地滑动,在任何部位滑接器得中心性(宽面)不应超出滑接线得边缘。 D, 起重机交接验收时,应进行无负荷试运,1.25倍额定负荷得静负荷试运和在1.1倍额定载荷下分别进行各机械得动负荷试运。在整个试验过程中,电气装置均应正常工作,并测取各电动机得运行电流。7.7 电缆梯架, 桥架安装电缆梯架,
14、 桥架安装主要工艺流程如下:施工打算测量划线打孔安装支架电缆槽(桥, 梯)架安装电缆槽(梯)架在无吊顶处采纳沿梁底吊装或靠墙安装,在有吊顶处得公共场所,则结合结构构件并考虑建筑美观和修理便利,采纳靠墙, 柱支架或屋架下弦构件处安装得方法。电缆槽(梯)架, 桥架支撑点(吊装饰)间距统一设置为,在转角, 分歧, 接口, 上升或降低处另增设2组以削减原支撑点得承受力,对同一路径得电缆槽(梯)架吊装(支撑)点,依据同路径得电缆数量, 截面大小,选用不同型号得槽(梯)架,以确保承重要求。全部安装得电缆槽(梯)架,为保证安装美观,在其水平标高误差均要求限制在2mm内。7.8 电线电缆管道敷设本工程中得电线
15、 电缆管敷设分为室内沿墙明敷, 墙内暗敷设和地面暗敷设, 室内屋顶面吊顶内沿内隔墙敷设,电缆电缆管材料均采纳镀锌钢管或PVC阻燃塑料管。主要工程流程如下: 施工打算测量划线墙面, 地面开凿沟槽(打孔)支架制作管道安装墙面地面抹面复原 A, 管道敷设必需满足以下要求:a, 照明, 动力支线采纳镀锌金属线管吊顶内或埋地敷设;b, 为保证管子弯曲半径符合6倍直径得要求,其电线管弯曲采纳液压弯管机制作,并且钢管在弯曲处得变形不能小于原直径得10%。c, 钢管在接头处采纳攻丝套接或焊接得方法,PVC管路连接应采纳束节连接,束节长度为管径得倍,并打磨管口内壁为圆口以防导线穿管时损伤导线。d, 导线在分支
16、处采纳分支箱,不得运用水管弯头;e, 管道暗埋后刚好复原施工前状况以不影响其他单位施工。 B, 墙内及地面敷设依据设计图确定管线敷设线路位置,并划线,用混凝土切割机在墙上或地面开凿沟槽,沟槽开好后进行自检, 互检, 共检。管道在墙内安放好后方可用C10混凝土砂浆封堵和抹面,复原至墙面和地面开凿前得原貌。敷管前后均应请监理工程师检查是否符合规范, 验收标准要求,做好工程隐藏记录。 C, 吊顶内沿内隔墙敷设吊顶内沿内隔墙敷设必需在房建吊顶施工前进行,线管在墙壁上固定按规范要求一般每隔一个固定点。安装前,先划线, 划固定点,在固定点上打孔, 预埋好热镀锌膨胀螺栓后,再用卡子将电线管固定。固定电线管必
17、需采纳与管子外径匹配得型卡子。 D, 电线电缆管得连接和煨弯电线电缆管得直线连接采纳套丝, 管箍连接,分支处均设在接线箱内,不作连接处理,管子得煨弯采纳液压钢管煨弯机进行,操作时在管内装满砂子,加高温后放入弯管机内煨弯,煨弯后必需测量管子得弯曲半径不小于管径得6倍。 E, 穿牵引线在墙内, 地面, 吊顶墙内敷设电线电缆管时,管内必需穿一根直径不小于2mm得铁线作敷设电线电缆得牵引线,并在两端管口用棉纱作临时封堵处理。7.9 电缆敷设依据设计要求,电缆水平敷设时采纳电缆桥架上敷设,在电缆沟敷设时采纳管卡固定敷设,电缆入户及穿过楼板, 伸缩缝时采纳穿管敷设。电缆敷设施工工艺流程如下: 施工打算 电
18、缆敷设前绝缘测试(高压电缆做预防性耐压试验)电缆槽(桥, 梯)架或穿管敷设电缆敷设后绝缘测试(高压电缆直流耐压试验)电缆终端头制作安装依据整个工程得布局,电缆敷设按施工进度实行分区域, 分阶段施工得方法进行。 A, 施工打算阶段,打算好电缆敷设所用得工具, 材料,按设计图和施工现场实际状态细致核实电缆路径和走向,分清回路, 用途(一般电源, 确保电源, 应急电源, 动力回路等)和所敷设得电缆规格型号同设计图与现场是否一样。按电缆敷设方向,排列出电缆具体走向示意图和电缆敷设依次表。具体在施工时严格依据敷设示意图和电缆敷设依次表,这样就能够做到电缆在敷设路径中不交叉,去向分明,缩短施工周期,提高施
19、工效率。 B, 电缆绝缘测试 电缆敷设前用1000v得兆欧表分别对电缆芯线得相间, 对地得绝缘性能进行测试,其绝缘电阻值不小于1M,电缆敷设后必需再进行一次绝缘测试,方可进行终端头制作安装。 C, 电缆敷设 大截面电缆敷设采纳机械牵引方式,在敷设路径适当位置设置中间滑车和转弯处设导向滑车,以防止对电缆得损伤,提高工作效率。 一般中, 小截面得电缆则采纳人力牵引得敷设方法。敷设中,在电缆得始端, 终端预留不少于3m,在电缆接线箱处,预留不少于1m。 为了分清电缆回路和供电系统,在电缆始端, 终端及中间每隔20m等部位匀称布置电缆标签作为电缆回路和供电系统得标识。 电缆标签采纳防腐, 防火, 防水
20、材料制作,并且以各种颜色标牌标识不同回路:红色表示应急照明,白色表示一般照明,黄色表示确保消防,蓝色表示动力路等等,电缆标签上注明回路标号, 用途,以利于日后维护及检修作业。电缆在敷设完毕后采纳耐火绑扎线进行固定,电缆在竖井内采纳W型卡子固定。 D, 电缆终端头制作安装 本工程中采纳电缆得规格型号多,为了使电缆芯线与开关设备连接坚固牢靠,确保供电运行正常,按规范技术要求,电缆全部要制作终端头,6mm2以下截面电缆芯线采纳干脆插入电气开关孔连接。6mm2以上截面电缆终端头各芯线所用得接线端子与芯线套好后,必需采纳液压钳压接接线端子,方可与电气设备开关连接,以保证受电设备用电牢靠。 高压电缆头制作
21、采纳公司部级工法“35kv及以下电缆头制作工法”制作。7.10 导线穿管及槽内敷设 当有一个动力或照明回路系统得电线管敷设好,墙面, 地面所复原得混凝土砂浆抹面后已达到原墙(地)得强度时,系统回路得配电箱已安装,即可进行导线穿管敷设,主要工艺流程如下: 施工打算导线预配穿管牵引敷设接线端子压接, 安装接线依据导线截面, 材质, 管材材质, 管径大小, 回路系统。对导线穿管敷设得技术要求如下: A, 不同电压等级, 不同回路得导线不共管, 不共线槽敷设; B, 凡穿管及在线槽内敷设得导线,在管内及槽内严禁接头; C, 导线在管内敷设完毕后马上测试其绝缘电阻,对于小于得坚持重新施工,严格保证线路施
22、工质量。 D, 导线穿管敷设完毕后,在钢管两端采纳耐火材料封堵管口; E, 设备进出线应从下部进线,以防灰尘, 水滴等进入。在配线工作完成后,运用对讲机进行校线,将校好得线用胶管打上编号套上。 F, 测试回路绝缘电阻,采纳500v兆欧表,对导线与导线, 导线对地,其绝缘电阻值不应小于20M。 G, 导线得连接必需做到非常牢靠一般应经过接线端子连接,运用焊接时在焊接过程中应避开错焊, 虚焊和焊头留得太长。焊接完后将线扎好,整理干净。7.11 灯具, 开关, 插座安装灯具, 开关及插座安装可分成两次进行,即对不须要进行二次装修得房屋和场所先安装,须要进行二次装修得房屋和场所后安装。要进行二次装修得
23、部分,在施工过程中,主动与装修施工单位协作,在不影响二次装修得状况下,将灯具, 开关, 插座得安装孔预留精确。如须要吊顶得房屋,先把灯具固定支架安装好,再打安装孔,待装修施工完毕后再进行灯具, 开关, 插座及标记灯箱接线安装。灯具, 开关, 插座安装得施工工艺如下图:施工打算 测量定位 灯具配件加工 打孔支架安装灯具, 开关, 插座, 标记灯箱安装接线 A, 测量定位依设计文件技术要求和施工规范, 验收标准要求,各种灯, 开关, 插座, 标记灯箱位置进行测量定位,要进行二次装修区域内得灯具, 标记灯箱, 开关, 插座,需与二次装修单位协作定位,并核对全部得灯型, 开关, 标记灯箱, 插座得型号
24、及容量。测量定位过程中请监理工程师来现场检查确认是否符合标准要求。 B, 灯具得支架加工依据不同得灯具类型及安装方式,部分灯具要加工安装支架,如悬挂式灯具,按灯具重量在保证承重强度及固定牢靠得状况下,按设计要求加工固定支架,做防腐处理后安装固定支架。 C, 灯具安装依设计文件得要求,平安精确地安装好各种灯具, 标记灯箱, 开关, 插座,在安装前,用万用表对其进行导通及绝缘测试,合格后,依据须要用膨胀螺栓, 膨胀丝或紧固件安装好。防爆灯具安装必需按GB50257-96规范要求实施,导线连接牢靠,接线盒和灯位盒管口, 开关盒密封良好。防爆灯具安装必需按GB50257-96规范要求实施,导线连接牢靠
25、接线盒和灯位盒管口,开关盒密封良好。对于二次装修得区域,在安装前,与二次装修得施工单位主动协作,做好各种灯具, 开关及插座得位置预留,灯具紧固件, 接线盒得预埋工作,并将导线端头包好外露,待二次装修完成后,再进行灯具, 开关, 插座得安装。7.12 电气设备得测试, 调试 按电气装置安装工程电气设备交接试验标准GB50150-91得要求,对低压配电装置得各个回路和系统进行电气试验。 依据本工程中低压配电装置, 配电箱中不同得电气元件和设备及凹凸压电机,采纳相应仪器仪表进行电气性能测试和绝缘测试,对经试验不符合技术要求得各种电气设备及元件要马上更换。本电气安装工程得测试, 调试可分为照明系统和
26、动力系统两大部分来进行。 A, 单体试验各种低压电机, 变压器, 低压配电柜, 配电箱, 限制箱等电气设备分别进行单元件(其中包括:电流表, 电压表, 互感器, 沟通接触器, 自动空气开关, 凹凸压开关, 继电器, 限制器等)电气试验和测试。 B, 系统测试及试验在全部得安装工作完成后,按供配电系统分别进行调试。各低压回路首先相应分别采纳500v或1000v兆欧表做导通及相间, 对地绝缘电阻测试,并做好测试记录;然后再按动力, 照明分别做系统调试(包括各种开关, 灯具, 插座及动力电源末端得调试),并做好调试记录;最终进行整个供配电系统联调,直到全部合格,从而保证每个供电回路, 系统带电投入运
27、行后正常运行。电力变压器调整试验在施工中另编写施工方案或技术交底。 C, 开通送电前得设备检查检查配电柜, 配电箱内各开关接线是否正确和坚固。检查配电柜, 配电箱内全部开关是否在分闸位置。检查配电柜, 配电箱内全部仪表, 开关, 按钮是否完好齐全。检查配电柜, 配电箱内全部限制方式开关是否在指定位置。检查配电柜, 配电箱内设备接线和接地线应符合标准,各种电气距离应满足规程要求。检查动力, 照明(电缆线路和绝缘导线线路)线路上各系统, 回路得防雷接地是否坚固。对电气系统测试及试验施工过程编制试验程序图。7.13 防雷接地防雷接地装置安装得施工工艺如下图:施工打算测量定位接地材料调直避雷装置安装接
28、地电阻测量 A, 测量定位依设计文件为依据,按设备及配电箱位置和避雷带, 引下线得具体位置测量定位,其内容主要有:避雷带, 引下线连接点, 各类引出接地端子, 等电位连接, 供配电系统工作接地及与基础防雷接地网得测量定位。 B, 接地材料(镀锌扁钢或镀锌圆钢)得调直及焊连接配件加工依现场测定得数据,用调直机对镀锌扁钢或镀锌圆钢进行调直,按每一根得长度(其中考虑主材运输到作业面得便利)进行预配。 C, 避雷带敷设, 焊接, 固定依设计文件要求用圆钢沿建筑物梁顶焊接成整体,再利用屋面钢筋形成不大于10m10m或12m8m网格焊接成一个整体得接闪器。其施工方法为:a, 用预配好得镀锌圆钢沿建筑物梁顶
29、敷设一周,采纳圆钢直线搭扫法焊接(其焊接长度不小于其圆钢长度得6倍),形成一个整体。网格状接闪器中,圆钢与圆钢得十字交叉点,横, 纵向选取钢筋两端与缘边连接点均焊接起来形成一个整体。为了使连接牢靠,全部得交叉点和连接点,均加焊一个L型圆钢,其焊接长度不小于其圆钢直径D得6倍。b, 接闪器(防雷网带)与建筑物结构中得两根主钢筋连接是:利用建筑物垂直结构主筋作接地装置,把钢筋混凝土柱内或剪力墙内靠外墙侧得两条主筋由基础引至屋面,凡是驳接处均加焊接,再由屋面焊接一块1001006得钢板,与镀锌圆及接闪器焊连接上。整个接闪器与接地装置(基础主钢筋)得连接点,均要采纳L型圆钢进行加固焊连接。c, 在全部
30、得焊接连接完成后,对全部得焊接点进行细致检查,对不合格得地方加以补焊。 D, 配电系统防雷接地端子连接点引出和焊接依据设计文件要求,按设计图指定位置,找出建筑物钢筋混凝土结构两条主钢筋(防雷接地引下线)得引出点,用12圆钢或404扁钢焊接引出,作为供配电系统工作接地网, 等电位连接网, 外引测试点及外引接地点得引接端子得连接点。焊接连接完后复原好所损坏得墙面, 地面等。引接端子得连接点,需焊接内容包括:避雷带与屋顶钢结构架得焊连接点,钢构架与竖向结构主筋(二条)得连接,柱内主筋接驳处(二条)焊连接点,外引出接地点,外引出测试点,地梁内主筋(二条)与柱内主筋(二条)焊连接,桩台内钢筋网上与二层,
31、 三层钢筋之间得焊接连接,柱内主筋(二条)下端与桩台内钢筋网连接,桩头钢筋笼(不少于二点)与桩台得钢筋网连接。连接方法可采纳:直线搭接法, T型搭接法和十字交叉搭接法。 E, 防雷接地系统调试, 测量在每一层得接地线连通以后,用接地电阻测定仪对其各引上端子进行导通测试,并做好电阻值记录,以便检查是否有漏焊, 假焊现象。依设备文件要求,连接外引测试端子,用接地电阻测试仪对防雷接地系统进行接地电阻值测试,测试时应将探针多换一次方向位置,以求测试值得精确性,测试合格后,并对避雷带引下线, 等电位连接, 供配电系统工作接地, 基础防雷接地网进行系统导通, 调试,以确保各系统焊接导通良好。 F, 接地点
32、得处理防雷接地系统施工完成,经系统调试及接地电阻测量合格后,复原损坏得墙面, 地面及柱面。在全部外露接地点, 测试点涂红色油漆,标记牌,写明用途。施工过程中,主动征求监理工程师意见,请监理工程师来现场检查全部材质, 施工方法是否符合规范和验收标准要求,虚心接受监理工程师所提得意见和建议,并马上改正。在防雷接地施工过程中和接地电阻测试时,必需请监理工程师来现场检查确认并在安装检查记录上签字认可。8 施工进度及劳动力支配8.1 施工进度支配 施工进度支配如表8-1所示。施工进度支配表表8-1序号 进度 时间项目名称2003年2004年4567891011121231协作土建施工2外线主桥架安装3户
33、外接地极接地母线安装4户内桥架及接地网安装5桥架引下装置及动力爱护管6操作柱, 限制箱安装7变压器及附件安装8配电柜安装9户内电缆敷设(FA)10照明箱, 插座箱安装11照明配管及灯具安装12户外电缆敷设13二次配接线14变压器受电15配电柜受电送电16单体试车17负荷试车8.2 劳动力支配 依据施工进度支配, 劳动力支配支配如表8-2。劳动力支配表 表8-2序号 人数 时间工种2003年2004年4567891011121231技术人员1122222222112管理人员1122222222113电工22661218232323206622225电焊工11111116气焊工11111117起重
34、工111118力工222244444合计661414233136363624889 主要施工机具主要施工机具支配见表9。施工机具支配表表9序号名 称规格单位数量备注1沟通电焊机BX6-160台32电动套丝切管机Z37-75台13顶管机(电动)32100台14切割机J32-100台25小电钻台16板车台17电锤832台28冲击电钻420台29开孔器台110小空压机00.7MPa台111角向磨光机台212压接钳D10240把213电焊工具套314气焊工具套115电动套丝器台216手动煨管器1/23/4个11个117工作台套2附压力钳, 虎钳18台钻台119砂轮机台120手提式切割机电动台121对讲
35、机5km付222组合工具32件套423电缆探伤仪QF 0-400A台124线路检测器QJ-45个425调压器单相0-250v台12kvA三相0-500v台13kvA26高压试验设备套1由调整组配齐27智能型变比测量仪GCBC-3台128变压器直流电阻测试仪3393付229合梯3.5m架430升降梯6m架410 计量器具选择配备计量器具必需依据现场得须要而配备。配备得计量器具必需进行周检,过期未检得,不宜运用;报废得应封存,严禁违章运用。检验, 测量和试验设备选择配备表如表10。计量器具配备表 表10工程项目上海焦化4万吨/年苯酐项目序号检测参数名称配备器具名称单位数量备注1绝缘电阻兆欧表只35
36、00v, 1000v, 2500v各1只2接地电阻接地电阻测试仪套1ZC-29B-13直流电阻双臂电桥台1QJ444交直流电流, 电压数字万用表只2PF435交直流电压, 电流万用表只2MF147沟通电流钳型电流表台2MG4-AV8时间电秒表台1401型9距离钢卷尺把230m, 50m各1把长度把42m, 3m各2把相序相序表只1XZ-1转速转速表只1LZ-3011 质量保证措施11.1 质量管理人员严格执行作业指导书得要求,以及相关得国家标准和国际标准。11.2 施工打算阶段,确定质量限制点,申报相关质量部门认可,并严格执行。11.3 工号技术负责人刚好向作业组做好施工及工序质量限制技术交底
37、并由工程负责人强制执行,严把工序质量限制关。11.4 抓好“三检一评”工作,作业组长对施工得具体状况作好实测, 实量记录, 工号技术人员与施工人员细致填写质量记录,并对质量记录得真实性与精确性负责。11.5 技术组组长全面负责质量记录文件得管理,做到质量管理资料与工程进度同步并存档备查。11.6 实行上岗制度,施工人员必需持证上岗,无证得,须经考试合格,取得上岗证后才能上岗。无证不得上岗。11.7 进行质量教化,提高施工人员质量意识。项目队长负责每周一进行质量教化,提高大家得质量意识。11.8 实行质量黄牌制,因质量问题,被警告两次以上千,视其情节,罚款5-50元。12 平安保证措施12.1
38、 执行“平安第一,预防为主”得八字方针,搞好预料, 预控, 预防工作,消退事故隐患。12.2 坚持平安例会制度,施工队坚持每周一次平安会, 施工班组每天上班前讲平安,加强施工人员得平安意识。12.3 施工队设一名专职平安员,负责本队得平安工作。技术人员进行技术交底时,必需交待平安。12.4 进入现场施工,必需穿工作服和戴平安帽,高空作业系平安带和挂平安网。冬寸季施工时,应穿防滑鞋和戴作业手套。12.5 遵守平安用电操作规程,不得有违章乱拉, 乱合刀闸等行为。用电场所,电源应分级装设漏电爱护器,逐级爱护,以防触电事故。12.6 带电作业人员必需穿绝缘劳保鞋。作业时必需由2名以上电工进行,一名电工
39、操作,一名监控。12.7 进行耐压试验时必需用红色绳围出平安范围,防止无关人员进入。12.8 夜间施工,应备用足够照明;金属设备旁施工时,必需采纳平安电源。12.9 施工现场严禁吸烟喝酒,不得擅自动火,现场应备有足够得消防器材。12.10 电调室, 配电室必需配备CO2或四氯化碳灭火器。12.11 利用升降梯子高空作业时,作业人员严禁两人在梯子上同时作业,利用“人”字梯时,严禁两人在梯上换位作业。梯子下面应有人稳固梯子,架在铁器件上得梯子,其上部绑扎坚固后,才能在梯子上作业。12.12 未受甲方平安教化者,须经平安教化考试合格后,方可进入施工现场,并严格遵守厂方有关平安规定。 A, 全部作业人
40、员必需穿绝缘劳保鞋。 B, 带电作业必需由2名以上电工进行,一名电工操作,一名监控。 C, 进行耐压试验时必需用红色绳围出平安范围,防止无关人员进入。D, 电调室, 配电室必需配备CO2或四氯化碳灭火器。12 保证工程质量, 设备与材料质量, 施工进度, 平安生产(施工), 文明施工与环境爱护, 降低成本得主要措施 12.1 保证工程质量得主要措施 12.1.1 主要质量工序识别 依据国家标准,与监理, 业主共同划分单位工程,确定主要分部分项工程,确定分项工程中重要工序,制定出质量限制点(见表表)。 该工程现场实行A(AR), B(BR), C(CR)三级质量限制点进行施工,质量限制分停检点A(AR), 报告限制点B(BR), 一般限制点C(CR)三个层次进行。 停检点A(AR)为施工单位需停工待检得限制点,施工单位不经业主代表检查合格签证,不得进行下道工序施工。 报告限制点B(BR)为必需通知业主代表进行共检,但施工单位不需停工待检。
