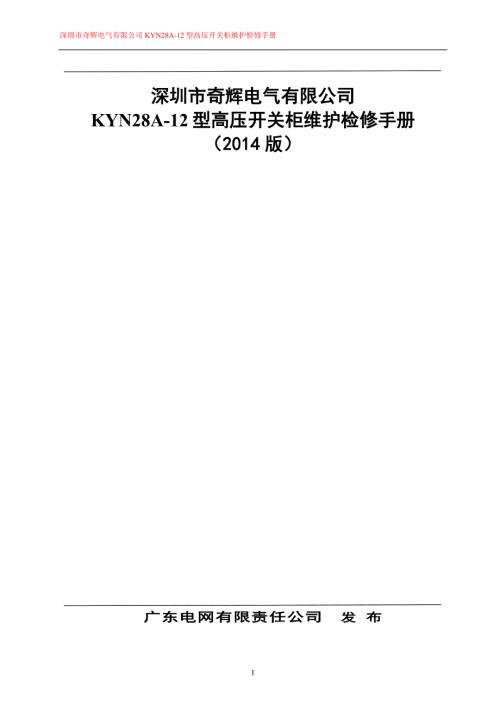

1、深圳市奇辉电气有限公司KYN28A-12型高压开关柜维护检修手册深圳市奇辉电气有限公司KYN28A-12型高压开关柜维护检修手册（2014版）广东电网有限责任公司 发 布前 言为推进广东电网有限责任公司资产全生命周期管理，建立一体化生产运维机制，实现设备精益化管理，指导广东电网有限责任公司各单位该型高压开关柜的维护与检修工作。依据国家和行业的有关标准、规程和规范及制造厂对设备维护检修的要求，编制了深圳市奇辉电气有限公司KYN28A-12型高压开关柜维护检修手册，提出该型设备在日常巡视、预防性试验、检修各个环节的技术要求和实施方法。本规范由广东电网有限责任公司生产设备管理部提出、归口管理和负责解
2、释。本规范起草单位：清远供电局，深圳市奇辉电气有限公司本规范主要起草人： 曾国伟、黄祺恒、何惟峰、黄越、苏志敏本规范主要审查人员：胡金磊、罗建军、姚远、李兴旺、唐瑛本规范自发布之日起实施。执行中的问题和意见，请及时反馈至广东电网有限责任公司生产设备管理部。II目 录前 言I1 适用范围及引用文件11.1 适用范围11.2 引用文件12 技术参数22.1 技术参数表22.2 浴盆曲线图43 维护、检修项目及周期43.1 C 类检修项目及周期43.2B类检修项目及周期43.3 A类检修项目及周期93.3.1 A类检修周期93.3.2 A类检修项目93.4 临时检修94 维护及检修准备工作94.1
3、B类检修项目要求94.1.1 工器具要求94.1.2 耗材要求114.1.3 人员需求114.1.4 成本估算124.2. A类检修项目要求124.2.1 工器具要求124.2.2 耗材要求124.2.3 A类检修备品备件124.2.4 人员需求134.2.5 成本估算134.3 维护及检修准备工作134.3.1 技术准备工作134.3.2 工器具准备工作144.3.3 人员准备工作144.4 检修危险点及预控措施144.5 维护及检修工作流程144.5.1 B类检修工作流程144.5.2 A类检修工作流程155 维护及检修质量标准165.1 日常巡检质量标准165.2B类检修质量标准265.
4、3 A类检修质量标准606 资料性附录61附录1 二次原理图61附录2 易损件更换周期建议表61附录3 常见故障及处理措施61附录4 维护检修项目表71附录5 机构基本操作指南73附录6 装配时各部件的主要调整尺寸77附录7 维护人员资质及认证要求78附录8 全寿命周期成本LCC的计算80I深圳市奇辉电气有限公司KYN28A-12型高压开关柜维护检修手册1 适用范围及引用文件1.1 适用范围本手册适用于广东电网有限责任公司范围内由深圳市奇辉电气有限公司生产的KYN28A-12型高压开关柜的维护和检修工作。1.2 引用文件IEC 62271-200 额定电压1kV以上52kV及以下交流金属封闭开
5、关设备和控制设备 GB 39063.6kV40.5kV交流金属封闭开关设备和控制设备 GB/T11022 高压开关设备和控制设备标准的共用技术要求 GB50171 电气安装工程盘、柜及二次回路结线施工及验收规范 GB50150 电气装置安装工程电气设备交接试验标准 GBJ149 电气装置安装工程母线装置施工及验收规范 GB1984 高压交流断路器 GB1985 高压交流隔离开关和接地开关 GB1207 电磁式电压互感器 GB1208 电流互感器 JB/T 8738 高压交流开关设备用真空灭弧室 GB/T 5585.1 电工用铜、铝及其合金母线 第一部分：铜和铜合金母线 GB/T 14315 电
6、力电缆导体用圧接型铜、铝接线端子和连接管 GB4208 外壳防护等级(IP代码) DL/T402 交流高压断路器订货技术条件 DL/T403 1240.5kV 高压真空断路器订货技术条件 DL/T 404 3.6kV40.5kV交流金属封闭开关设备和控制设备DL/T486 交流高压隔离开关（和接地开关）的订货技术条件DL/T539 户内交流高压开关拒和元部件凝露及污秽试验技术条件DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T5136 火力发电厂、变电所二次接线设计技术规程Q/CSG 114002 南方电网公司 电力设备预防性试验规程2 技术参数2.1 技术参数表序 号技术参数
7、名称标准参数备注一、环境条件1海拔高度/m不大于1000m2安装地点室内3环境温度（最低，最高）/最低：-35；最高：+504日照强度（风速0.5m/s）/W/cm2/5最大设计风速/m/s/6最大日温差不超过357最高相对湿度（25）/%日平均值不超过95%8耐地震能力：不超过8度10污秽等级级二、技术参数1型式和型号a型式高压开关柜b型号KYN28A-122额定电压/kV123额定电流/A630、1250、1600、2000、2500、3150、40004额定频率/Hz505额定操作循环分-0.3s-合分-180s-合分6额定开断时间/ms35607分闸时间/ms508合闸时间/ms100
8、9重合闸时间s0.310分合的速度曲线随设备提供11分闸不同期/ms212合闸不同期/ms213绝缘水平a雷电冲击耐受电压(1.2/50 s)对地/kV75断口间/kV85b1min工频耐受电压对地/kV42断口间/kV4814额定短路开断电流/kA20、25、31.5、40、5015额定短时耐受电流/kA20、25、31.5、40、5016额定热稳定时间/s417额定短路关合电流（峰值）/kA50、63、80、100、12518额定动稳定电流（峰值）/kA50、63、80、100、12519冷却方式自然冷却或风冷20温升试验电流/A1.1倍高压开关柜的额定电流21电寿命/次a开断额定短路电流
9、50（40kA为30次，50kA为20次）b开断额定电流20000（50kA为10000次）22机械寿命/次a空载机械操作次数20000（50kA为10000次）23运行寿命/年30b断路器在3.4.4.7规定荷载下的安全系数24外形尺寸（宽x高x深）宽：800、1000，高：2300，深：1500、166025重量60012002.2 浴盆曲线图注：高压开关柜首检项目按B修开展。3 维护、检修项目及周期3.1 C 类检修项目及周期设备C类检修项目和周期应同时满足南方电网公司电力设备检修规程和广东电网有限责任公司输电及变电一次设备运维策略及管控建设实施细则的要求。3.2 B类检修项目及周期序号
10、项目要求触发条件备注1螺栓锈蚀、松动检查检查高压柜螺栓（螺母）是否出现锈蚀情况，并结合检修及时将锈蚀螺栓（螺母）逐个更换。若螺栓松动，按厂家力矩要求拧紧螺栓。停电检修时2高压柜所有螺栓连接部位检查高压柜内所有螺栓连接无松动、无伤痕、无裂纹；机构做标记位置是否有变化。停电检修时3外绝缘检查检查断路器本体各部件（包括真空泡）是否有破损、裂纹，如有污物需冲洗和擦拭表面。停电检修时4控制回路绝缘检查检查断路器控制回路绝缘是否符合要求（1000V摇表，大于2兆欧）。停电检修时5断路器传动部件检查对断路器操作机构的各连接拐臂、轴、销等进行检查，如发现弯曲、变形或断裂，应查明原因。停电检修时6储能传动部件检
11、查对弹簧储能传动的各连接拐臂、轴、销等进行检查，如发现弯曲、变形或断裂，应查明原因。停电检修时7分合闸铁心间隙检查断路器分、合闸铁心进行检查分、合闸铁心应灵活、无卡涩现象。停电检修时8操作机构箱辅助开关检查机构及储能辅助开关必须安装牢固、转动灵活、切换可靠、接触良好 。停电检修时9计数器检查检查安装是否牢固，二次接线是否牢固，绑扎是否整齐。结合断路器的操作检查计数器动作是否准确。停电检修时10分、合闸线圈检查分、合闸线圈安装是否牢固，节点是否锈蚀，接线是否可靠，对接头进行紧固。并测试分、合闸线圈直流电阻值和低电压分合闸试验。停电检修时11电流互感器检查电流互感器外观良好，无破损、裂纹，各螺栓连
12、接无松动、无伤痕、无裂纹；二次接线端子无松动。停电检修时12支持绝缘子检查各支持绝缘子应外观良好，无破损、裂纹。停电检修时13传动机构摩擦部件润滑检查对诸如轴销、轴承、齿轮等转动和直动产生相互摩擦的地方涂敷润滑脂。停电检修时14密封性检查检查高压柜封堵良好、柜门关闭严密，二次电缆封堵检查，如果发现有封堵不严，应及时用防火泥进行封堵。停电检修时15分合闸指示灯检查结合断路器的操作检查分、合闸指示灯是否能够正确显示断路器的状态。对运行超过8年的分合闸指示灯进行更换。停电检修时16就地/远方转换开关检查检查就地/远方转换开关的转换功能，是否出现卡滞或者接点粘连，节点是否锈蚀，二次接线是否牢固，绑扎是
13、否整齐。停电检修时17二次回路检查柜内二次接线是否牢固，绑扎是否整齐。停电检修时18加热器检查加热器安装是否牢固，接线是否牢固，加热器是否正常工作。停电检修时19大电流开关柜及重要用户出线柜的检查每年迎峰度夏前对大电流开关柜及重要用户出线柜停电检查，检查大电流刀闸触头是否有熔焊、发热变色现象，合闸是否到位。停电检修时20端子排检查检查其接线是否牢固，是否存在锈蚀，对端子进行紧固。停电检修时21专项和反措按照反措文件或专项工作要求侧重点执行。按照专项工作或反措文件发出时间。22真空断路器弹操机构检查1.检查机构操动是否正常，分合是否到位。2.检查储能电机是否能正常运行。3.检查行程开关是否工作正
14、常。4.检查油缓冲器是否密封良好，是否有漏油情况。23真空灭弧室检查检查真空灭弧室真空度是否满足要求，是否有放电、漏气、真空泡发红、灭弧室管壳开裂等情况。24真空断路器机械特性试验检查真空断路器的机械特性是否满足要求。25真空断路器回路电阻检查检查真空断路器的回路电阻是否满足要求。26小车外绝缘检查1. 检查小车外绝缘有无积污情况；2. 检查小车外绝缘有无破损、开裂情况。27小车触头检查检查小车触头有无发热变色情况。28小车辅助开关检查检查辅助开关应工作正常，接点位置正确，接点接触良好，无锈蚀、氧化情况。29小车推进机构检查检查小车推进、拉出是否轻松自如，推进到工作位置、试验位置是否准确到位。
15、30小车闭锁装置检查检查小车闭锁装置是否工作正常。31接地刀闸外绝缘检查1. 检查接地刀闸外绝缘有无积污情况；2. 检查接地刀闸外绝缘有无破损、开裂情况。32接地刀闸辅助开关检查检查接地刀闸辅助开关应工作正常，接点位置正确，接点接触良好，无锈蚀、氧化情况。33接地刀闸操动机构检查检查接地刀闸操动机构是否操作自如，分合闸是否准确到位。34接地刀闸闭锁装置检查检查接地刀闸闭锁装置是否工作正常。35电流互感器外绝缘检查1.检查电流互感器外绝缘有无积污情况；2. 检查电流互感器外绝缘有无破损、开裂情况。36电流互感器接线端子检查检查电流互感器接线端子是否接触良好，接线端子温度应80。37电流互感器励磁
16、特性检查检查电流互感器的励磁特性是否正常，与出厂值比较，相同电压下的电流值偏差应不超过10%。38电流互感器二次电流检查检查电流互感器二次电流输出是否正常，电流比是否正确。39零序电流互感器检查检查零序电流互感器表面有无开裂，绝缘老化情况。40电压互感器外绝缘检查1. 检查电压互感器外绝缘有无积污情况；2. 检查电压互感器外绝缘有无破损、开裂情况。41电压互感器绕组直流电阻检查检查电压互感器绕组直流电阻是否合格42电压互感器励磁特性检查检查电压互感器的励磁特性曲线是否正常，与出厂值比较，相同电压下的电流值偏差应不超过10%。43电压互感器二次电压检查检查电压互感器二次电压输出是否正常，电压比是
17、否正确。44一次消谐器检查检查一次消谐器是否损坏。45避雷器外绝缘检查1. 检查避雷器外绝缘有无积污情况；2. 检查避雷器外绝缘有无破损、开裂情况。46避雷器试验用测试台检测避雷器直流1mA下的电压U1mA值及0.75U1mA下的泄露电流值是否符合要求。47高压开关柜绝缘电阻检查检查高压开关柜的绝缘电阻是否合格。48高压开关柜回路电阻检查检查高压开关柜的回路电阻是否合格。49高压开关柜工频耐压试验对高压开关柜进行工频耐压试验应合格。3.3 A类检修项目及周期原则上高压开关柜A类检修需要采取轮换检修的方式，在制造厂内完成，由制造厂负责实施。3.3.1 A类检修周期1. 高压柜运行达到 25 年；
18、2. 真空断路器机械合分操作次数达到 5000 次；3. 真空断路器达到允许的故障开断20次，或者N x I1.8=20000；说明：、N x I1.8=20000=总短路开断次数 x 短路电流的 1.8 次方=20000=触头运行寿命的限制。4.高压开关柜遭受了绝缘故障。 3.3.2 A类检修项目A类检修包括以下工作项目：1. 包括B类检修的所有项目；2. 根据情况更换主要元器件；3. 根据情况更换高压开关柜二次回路；4.操作机构及五防联锁更换维修；5.绝缘强度不合格时的恢复工作；6.主回路电阻不合格时的恢复工作；7.电气性能及机械特性的恢复工作；8. 按照出厂试验要求开展修后试验。3.4
19、临时检修根据高压开关柜的缺陷情况及状态评价情况，在确认高压开关柜存在影响安全运行的故障或隐患时，需根据缺陷及故障情况参照本手册相关维护及检修项目及要求有针对性的开展临时检修工作。4 维护及检修准备工作4.1 B类检修项目要求4.1.1 工器具要求序号名称型号规格（精度）单位数量备注1开口扳手8 24（公制）套1手工具2梅花扳手6 24（公制）套1手工具3一字螺丝刀3.5、4、6、8套1手工具4十字螺丝刀4、6、8套1手工具5尖嘴钳常规把1手工具6钢丝钳常规把1手工具7斜口钳常规把1手工具8剥线钳常规把1手工具9小组合套筒工具包括以下工具：1）1/4公制六角套筒：4、5、5.5、6、7、8、10
20、11、12、13、14mm；2）1/4六角旋具头：3、4、5、6、7、8mm；3）1/4快速棘轮扳手；4）1/4加长杆：50、150mm。套1手工具10大组合套筒工具包括以下工具：1）1/2公制六角套筒：13、17、19、24、27、30mm；2）1/2六角旋具头：8mm；3）1/2加长杆：125、250mm。套1手工具11力矩扳手1/2，80 400Nm把1手工具12力矩扳手1/2，20 100Nm把1手工具13力矩扳手1/4，8 40Nm把1手工具14万用表常规只1试验仪器15红外成像仪范围：0300，精度：4台1试验仪器16绝缘电阻测试仪台1试验仪器17移动线盘220V只1试验仪器18
21、接地线35mm组5安全工具19操作绝缘杆组1安全工具20安全围栏个1安全工具21高压验电装置10kV个1安全工具22标示牌“在此工作,禁止合闸”个5安全工具23机械特性测试仪台1试验仪器24回路电阻测试仪台1试验仪器25工频耐压测试仪台1试验仪器4.1.2 耗材要求序号名称型号规格单位数量备注1白布m22砂纸#-10张53铁砂布#0张34钢锯条300mm，细齿根55毛巾块36白纱带卷17铅丝#12kg18机油kg19无水乙醇分析纯kg110导电膏kg0.511清洗剂瓶212松动剂听113中性凡士林kg0.514绝缘乙烯带卷115绝缘胶带卷14.1.3 人员需求人员资质要求人员需求工时需求检修人
22、员厂家人员检修人员厂家人员检修人员要求：1. 变电检修专业高级工资格至少1人；2. 检修人员熟悉KYN28A-12型号高压开关柜，并具有现场管理能力至少1人；3. 其余人员需具备高压开关柜检修专业认可资格。4在检查出现异常时根据需要派人参加。2天根据检修情况确定，不超过2天。检修人员要求：1. 变电检修专业高级工资格至少1人；2. 检修人员熟悉KYN28A-12型号高压开关柜，并具有现场管理能力至少1人；3. 其余人员需具备高压开关柜检修专业认可资格。厂家人员要求：深圳奇辉电气有限公司安排的技术维护人员。422天2天4.1.4 成本估算供电单位成本核算：根据南网检修人员相关定额计算成本。厂家成
23、本核算：根据深圳市奇辉电气有限公司报价，现场服务人工费用为1000元/人天，差旅费用另计。如有材料费用发生，材料费用另计。该项成本应纳入LCC评估，评估方法见附录E。注：费用标准仅供参考，具体应根据实际情况确定。4.2. A类检修项目要求除了包含B类检修需要准备的工器具以外，还需增加以下工器具：序号名称型号规格（精度）单位数量备注1气动工具台1大型机具2数控母线折弯机台1大型机具3数控母线冲剪机台1大型机具4恒温加热箱台1大型机具564.2.1 工器具要求包含B类检修中需要准备的工器具4.2.2 耗材要求包含B类检修中需要的耗材。4.2.3 A类检修备品备件序号元 件 名 称型 号 规 格生产
24、厂家数 量备注1指示灯2指示灯3熔断器芯4加热器5高压熔断器6高压带电显示器7储能电机8合闸线圈9分闸线圈10闭锁电磁铁4.2.4 人员需求人员资质要求人员需求工时需求检修人员厂家人员检修人员厂家人员检修人员要求：1. 供电局检修专责1人，负责现场作业管控；2. 变电检修专业高级工资格至少1人；3. 检修人员熟悉KYN28A-12型高压开关柜，并具有现场管理能力至少1人；4. 其余人员需具备变电检修专业认可资格。厂家人员要求：深圳奇辉电气有限公司安排的技术维护人员。4根据实际情况而定，一般35人根据实际情况而定，一般37 天根据实际情况而定，一般37 天4.2.5 成本估算供电单位成本核算：根
25、据南网检修人员相关定额计算成本。厂家成本核算：根据深圳市奇辉电气有限公司报价，现场服务人工费用为1000元/人天，返厂检修人工费用为1.2万元/台，更换相关材料费用根据更换情况确定。注：报价内容仅供参考，具体报价根据实际情况而定。4.3 维护及检修准备工作4.3.1 技术准备工作1. 熟悉深圳市奇辉电气有限公司KYN28A-12型开关柜技术资料，明确有关技术要求及质量标准；2. 准备好需检修高压开关柜的资料：产品手册、电气原理图、出厂试验报告；3. 现场了解设备运行状况以及工作场所的安全措施； 4. 根据运行、检修和试验记录查找收集设备缺陷资料； 5. 核实断路器操作次数及开断短路电流的次数，
26、确定检修项目和改进项目；6. 根据确定的检修项目制定检修计划和方案。 4.3.2 工器具准备工作 1. 按照检修项目要求，检查检修中所需用到的工器具应完好正常，并运至检修现场； 2. 对高压柜绝缘零件应采用较好防护及防潮措施；3. 现场做好安全、防火措施。 4.3.3 人员准备工作1. 组织全体工作人员进行技术交底，安全措施的学习；2. 明确各项目人员分工，落实到位，风险分析明晰；3. 工作人员做好必要的防护措施，穿长袖工作服，必要时带防护手套和带护目镜。4.4 检修危险点及预控措施防范类型危险点预 控 措 施人身触电接、拆低压电源检修电源应有漏电保护器；电动工具外壳应可靠接地。1. 检修人员
27、应在变电站运行人员指定的位置接入检修电源，禁止未经许可乱拉电源，禁止带电拖拽电源盘；2. 拆、接试验电源前应使用万用表测量，确无电压方可操作。1. 检修前应断开断路器操作电源及储能电机、加热器电源；2. 严禁带电拆、接操作回路电源接头；3. 拆、接操作回路电源接头应使用万用表测量，确无电压方可操作。在 变电站进行的高压柜停电维护及检修工作应增加保安接地线。物体打击操作机构伤人1.把断路器操作在分闸位置；2.为安全起见，在检修工作完成前，断路器合闸弹簧不能储能；3.高压开关柜停电维护及检修时，如果有交叉工作，工作人员必须按规范作业，并且相互要协调好。4.5 维护及检修工作流程检修流程无特殊要求，
28、根据南方电网公司电力设备检修规程执行。4.5.1 B类检修工作流程 停电维护工作流程深圳市奇辉电气有限公司供电局检修部门节点描述根据试验情况明确是采取临时检修策略还是A类检修策略，并启动相应维护要求，使得试验结果正常。根据检查情况安排人员及备品备件到现场进行处理NNNNYYYY检查结果是否正常工作结束清理工作现场，会同运行人员进行验收启动临时检修策略，检修后试验结果正常是否需要厂家配合处理试验结果是否正常开展高压开关柜的试验工作工器具运到现场，工作人员就位，安全器具检查，技术资料检查。根据维护大纲要求进行处理开展高压开关柜的维护及检查工作确认高压开关柜处于检修状态是否需要厂家配合处理开始作业节
29、点1: 在确定高压开关柜处于检修状态，且在相关准备工作已经准备就绪，相关工器具、安全工具已经准备就绪的情况下，方能开展工作。节点2: 根据本导则相关检查要求开展高压开关柜的停电维护及检查工作，发现异常应判断是否需要厂家人员配合进行处理。节点3: 根据本导则相关检查要求开展高压开关柜的试验工作，发现异常应判断是否需要开展临时性检修或者是A类检修的工作。节点4: 工作完成后，清理工作现场，会同相关人员对检修情况进行验收后，工作结束。4.5.2 A类检修工作流程 A类检修工作包括B类检修的所有内容，A类检修时增加断路器灭弧室和支持绝缘子检修程序。由于现场条件所限，A类检修工作的部分内容不适于在现场开
30、展。原则上采用整体轮换的方式在厂内完成A类检修,现场工作情况仅为更换断路器即可。第83页广东北江开关厂有限公司KYN28-12型高压开关柜运行维护手册5 维护及检修质量标准5.1 日常巡检质量标准不停电维护项目质 量 标 准检 查 位 置类型柜体检查1.柜体、母线槽无变形、下沉；2. 各封板螺丝齐全，无松动、锈蚀；。3. 各部位接地良好，接地体应无锈蚀情况；4.观察窗透明度高；5.柜体封闭性能完好，继保室柜门开启灵活，关闭密封良好。柜体图片、柜体接地图片目视检查开关柜运行情况检查1.柜内应无放电声、异味和不均匀的机械声，无异常震动；2.柜体表面部分温度基本相同，无异常过热现象柜内图片目视检查，
31、红外测温大电流开关柜检查1.大电流开关柜负荷应在正常水平；2.合风扇控制开关，风扇应正常启动；3.用手触摸或红外测温柜体前后上中下部，没有感受到有过热情况；大电流柜体、电流表、风扇、控制开关图片目视检查，开关操作，红外测温指示灯检查断路器合闸、分闸、储能指示灯、手车工作位置、试验位置指示灯。接地刀合闸指示灯均应指示正常。指示灯图片目视检查带电显示器检查带电显示器指示应正确。带电显示器图片目视检查柜内照明灯检查接通照明灯开关，照明灯正常照明；照明灯图片目视检查加热器功能检查加热器空气开关投入后，加热器能正常工作。加热器图片目视检查真空断路器检查1.真空断路器分闸、合闸、储能机械指示位置应正确；2
32、 真空断路器在储能状态；真空断路器面板图片目视检查测温检查本体、接头等部位温升不超过65K。高压柜内部图片红外测温电缆接头检查1. 电缆接头连接应良好；2. 电缆接头无放电现象；3. 接头部位温升不超过65K。电缆接头图片热缩套管检查可见导电部分包覆的绝缘套平展，无高温烧灼现象。热缩套管图片目视检查深圳市奇辉电气有限公司KYN28A-12型高压开关柜运行维护手册5.2 B类检修质量标准5.2.1 标准紧固件锈蚀、松动检查检 修 工 艺质 量 标 准检修类型目视检查高压柜内标准紧固件是否出现锈蚀、松动情况，如有锈蚀情况则须按以下流程进行更换。如有松动情况，则按力矩要求拧紧螺母。1. 标准紧固件
33、不应有锈蚀。2. 螺栓应按力矩要求拧紧，不得松动。钢制螺栓的紧固力矩值螺栓规格(mm)力矩值（N.m）M88.810.8M1017.722.6M1231.439.2M1678.598.1停电维护工具：套筒扳手，10Nm-100Nm力矩扳手。步骤：1. 确认需要更换的标准紧固件。2. 用扳手按逆时针方向旋下螺母，拆下生锈的紧固件。3. 装上新的紧固件,用力矩扳手按顺时钟方向将螺拴按力矩要求拧紧。5.2.2 螺栓连接部位检查检 修 工 艺质 量 标 准检修类型目视检查螺栓连接部位应符合质量标准，如有螺栓松动则应进行紧固，如有伤痕或裂纹则应按下列步骤进行更换，如有机构做的标记发生变化则应进行相应调整
34、1.高压柜内所有螺栓连接应无松动，无伤痕、无裂纹。2.机构做标记位置应无变化停电维护工具：套筒扳手、力矩扳手。更换螺栓连接部件的步骤：1. 确认需要更换的螺栓连接部件。2.用扳手逆时针拆下螺栓连接部件。3. 换上新的螺栓连接部件，用力矩扳手按螺栓力矩要求顺时钟拧紧螺栓。螺栓连接部位照片5.2.3 真空断路器外绝缘检查检 修 工 艺质 量 标 准检修类型1目视检查真空断路器外绝缘如有积污情况，则用干净毛巾将外绝缘表面积污擦抹干净；2目视检查真空断路器外绝缘如有破损、开裂情况，则须按以下流程进行更换。1. 真空断路器外绝缘应无积污情况；2. 真空断路器外绝缘应无破损、开裂情况。停电维护工具：套筒
35、扳手，10Nm-100Nm力矩扳手。更换真空断路器外绝缘步骤：1. 确认需要更换的绝缘件。2.用套筒扳手逆时针旋下紧固件。3.取下损坏的绝缘件。4. 换上新的绝缘件。5. 装上紧固件,用力矩扳手按顺时钟方向将螺拴按力矩要求拧紧。真空断路器外绝缘照片5.2.4真空断路器控制回路绝缘检查检 修 工 艺质 量 标 准检修类型用1000V摇表测量真空断路器控制回路绝缘电阻应满足质量标准。真空断路器控制回路绝缘电阻用500V摇表测量应大于2M。停电维护真空断路器控制回路照片5.2.5真空断路器传动部件检查检 修 工 艺质 量 标 准检修类型目视检查真空断路器操作机构的各连接拐臂、轴、销等传动部件应符合质
36、量标准，如有弯曲、变形和断裂情况，则须按以下流程进行更换。真空断路器操作机构的各连接拐臂、轴、销等传动部件应无弯曲、变形和断裂情况。停电维护工具：套筒扳手，力矩扳手，一字螺丝刀，十字螺丝刀。部件更换步骤：1. 确认需要更换的部件。2.用扳手或螺丝刀逆时针旋下标准紧固件。3.取下损坏的元器件或部件。4. 换上新的元器件或部件。5. 装上紧固件,用力矩扳手按顺时钟方向将螺母按力矩要求拧紧。真空断路器传动部件照片5.2.6储能传动部件检查检 修 工 艺质 量 标 准检修类型目视检查真空断路器储能传动的各连接拐臂、轴、销等部件应符合质量标准，如有弯曲、变形和断裂情况，则须按以下流程进行更换。真空断路器
37、储能传动的各连接拐臂、轴、销等部件应无弯曲、变形和断裂情况。停电维护工具：套筒扳手，力矩扳手，一字螺丝刀，十字螺丝刀。部件更换步骤：1. 确认需要更换的部件。2.用扳手或螺丝刀逆时针旋下标准紧固件。3.取下损坏的元器件或部件。4. 换上新的元器件或部件。5. 装上紧固件,用力矩扳手按顺时钟方向将螺母按力矩要求拧紧。储能传动部件照片5.2.7真空断路器分合闸铁芯间隙检查检 修 工 艺质 量 标 准检修类型目视检查真空断路器分、合闸铁芯应符合质量标准，如有不灵活、卡涩现象应调整满足要求。真空断路器分、合闸铁芯应灵活，无卡涩现象。停电维护真空断路器分、合闸铁芯照片5.2.8操作机构辅助开关检查检 修
38、 工 艺质 量 标 准检修类型目视检查操作机构及储能辅助开关应符合质量标准，如有不符，应调整满足要求，如仍不能满足要求则须按以下流程进行更换。操作机构及储能辅助开关必须安装牢固、转动灵活、切换可靠、接触良好。停电维护工具：套筒扳手，力矩扳手，一字螺丝刀，十字螺丝刀。辅助开关更换步骤：1. 确认需要更换的辅助开关。2.用螺丝刀拆下辅助开关上的二次配线。3. 用扳手逆时钟旋下安装辅助开关的紧固件，拆下辅助开关。4. 换上新的辅助开关，用扳手顺时钟拧紧安装辅助开关的紧固件。5. 用螺丝刀连接好辅助开关上的二次配线。操作机构辅助开关照片5.2.9真空断路器计数器检查检 修 工 艺质 量 标 准检修类型目视检查真空断路器计数器如果安装不牢固则应进行紧固，如果计数器不动作则应更换计数器。真空断路器计数器安装应牢固，计数应准确。停电维护计数器更换步骤：1. 确认需要更换的计数器。2.用螺丝刀拆下计数器上的传动部件。3. 用螺丝刀逆时钟旋下安装计数器的紧固件，拆下计数器。4. 换上新的计数器，用扳手顺时钟拧紧安装计数器的紧固件。5. 用螺丝刀连接好计数器上的传动部件。真空断路器计数
