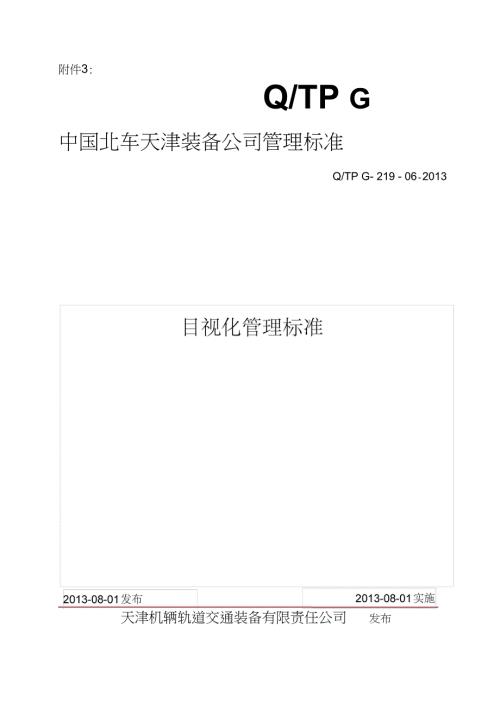

1、附件3:Q/TP G中国北车天津装备公司管理标准Q/TP G- 219 - 06-2013天津机辆轨道交通装备有限责任公司发布Q/TP G 219 06- 2013目次目 次 I前 言 II1 目的和依据 12 适用范围 13 术语和定义 14 原则 15 手段与道具 26 职责与分工 27 管理流程： 28 监督与检查 29 附则 3附件 A ：颜色、线条方案 4附件B :标识方案9附件C:其他标识方案 14- I -Q/TP G 219 04- 2013本标准由天津装备公司总经理办公会提出； 本标准由天津装备公司管理信息部归口管理； 本标准由天津装备公司生产制造部起草并负责解释; 本标准主
2、要起草人：王文良；本标准起草部门审核人：赵德禄； 本标准审定人：张展福； 本标准批准人：问增杰； 本标准为首次发布。-# -目视化管理标准1 目的和依据为了进一步规范天津机辆轨道交通装备有限责任公司（以下简称公司）的目视化管理，根据中 国北车股份有限公司和公司相关制度和规定，制定本标准。2 适用范围本标准适用公司内所有涉及到的目视化管理内容，包括：2.1 设备、装备的状态；2.2 材料及备品的状态、数量、位置、名称、用途等；2.3 容器工具的状态、数量、位置、名称、使用方法等；2.4 制造方法、检验标准；2.5 生产的进行状态、显示看板；2.6 物资色彩、道路标识、安全警示、位置标识；2.7
3、公司运营信息（分厂级安全、质量、生产、效率、人员等目视化） 、管理指标；2.8 其他管理信息。3 术语和定义目视化管理是利用“一目了然的工具”来组织现场生产活动，达到提高劳动生产率目的的一种 管理方式。它是以视觉信号为基本手段，以公开化为基本原则，尽可能地将管理者的要求和意图让 大家都看得见，借以推动自主管理，自我控制。所以目视化管理是一种以公开化和视觉显示为特征 的管理方式，也称之为“可视化管理” ，主要分为标准目视化、制度目视化和信息目视化。4 原则4.1 视觉化：所有物品标识，进行色彩管理；4.2 透明化：将需要看到的被遮隐的地方暴露出来；Q/TP G 219 04 - 20134.3
4、界限化：即标识管理界限，标识正常与异常；定量界限，使之一目了然。5 手段与道具5.1 油漆、胶带、看板、颜色；5.2 文字、数字、线条、箭头；5.3 一览表、图表、照片；5.4 其他。6 职责与分工6.1 生产制造部：负责目视化的归口管理，并负责现场工位器具、工序、区域标识等的目视化管理；6.2 资产管理部：负责设备、建筑物、构筑物、道路标识等的目视化管理；6.3 安技环保部：负责现场安全警示类的目视化管理；6.4 技术中心工艺管理处：负责工装、模具、标准作业等目视化管理；6.5 保卫部：负责消防器材、停车场及外来车辆的目视化管理；6.6 供应部：负责仓库类、物流类的目视化管理；6.7 工会办
5、公室：负责厂区环境、班组管理的的目视化管理；6.8 党委工作部：负责审核定各专业部室的目视化方案。7 管理流程：各职能部室分别制定本专业的目视化管理标准，经党委工作部和生产制造部审核后，由公司发 布并执行，同时各专业部室要编制目视化考核细则并发布。8 监督与检查每月各部室按本专业目视化标准对现场进行监督检查， 对不符合标准的按照 目视化考核细则 进行考核，同时要求按照标准限期改正。- # -Q/TP G 219 06- 20139附则经生产制造部9.1生产现场的目视化与标准不符的，由现场所属单位写出原因并报生产制造部备案,确认同意后可保持原样，但在新置场所要按照标准执行。9.2本标准将根据实际
6、不断进行完善和补充。-25 -附件A:颜色、线条方案颜色、线条方案1现场画线颜色管理目的对生产现场进行颜色管理，使其规范化对象生产车间内所有工作场所标准1. 按管理要求在相应的地方刷上不冋颜色的油漆2. 划线的具体形状和要求可参考图示的相关规定宽度及颜色:适用项目规格（mm）基准颜色主通道线120一般区域线50辅助通道线50开门线50周转区域线50桌面物品定置线10废品区50/100化学品区50/100配电柜区间隔100/45度斑马色（黄黑相间）消防区间隔100/45度危险区域间隔100/45度垃圾桶50/100白色清洁工具50/1002车间主干道标识线目的保护墙面与设备，培养按道路通行的习惯
7、对象车间内部主干道通道标准适合于车间主通道，副通道1、线宽：100mm ;材料：油漆；颜色：黄色；2、通道宽度：1800mm或2200mm （不包括通道线）图例:3 一般物品定位线目的让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰对象般物品的摆放标准1、 一般物品区域使用黄色区域线，线宽50mm ；2、可移动物品米用方框疋位，不可移动物品 采用四角定位，如车床、工作台；3、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为： 50mm ;4、区域线四角可以为直角过渡。30mm w距离w图例:2门把手标识方法目的通过标贴识，使门开关的方法更加醒目对象所有的平开门示准1. 确
8、定现场门把手的大小2. 制作标识并塑封，参考规格：直径100mm3. 将制作完毕的标识用双面胶或海绵胶附着在门把手上方g n. ?f.宵 JC 7CK XV MM X 3CM囂XM K K3文件柜内物品标识方法目的通过标贴识，使文件柜内部及文件柜抽屉内物品目视化对象办公室内所有的文件柜标准1. 确定文件柜及文件柜抽屉内物品的种类和位置2. 制作标识并塑封，参考规格：长70mm，宽13mm3. 将制作完毕的标识用双面胶或海绵胶附着在文件柜内适当的位置4抽屉内物品标识方法目的明确各抽屉内保管物品的分类，是抽屉管理规划化，提高效率对象办公桌附带的抽屉，各种移动柜的抽屉标准1. 制作长方形抽屉标签，并
9、依据抽屉内的物品标明分类2. 参考规格：长 50mm，宽30mm，不干胶单面印刷3. 粘贴于抽屉的右下角，边缘对齐。电话定置处t SOrrwi%5 电话机标识方法目的指定电话机的位置，培养将物品放回原位的习惯；明确本电话机的号码，方便电话的转接对象所有办公室的直线电话机，内线电话机标准1. 制作电话定制处标签2. 参考规格：长150mm，宽60mm，不干胶单面印刷3. 电话定制处标签贴在放置电话位置的中央4. 必要时可使用宽的蓝色胶带，在四角标示出电话的放置位置5. 电话定置处”可采用46号黑体字进行标示，本机号码”可采用24号宋体字进行标示6办公区内物品定位方法目的对办公区内物品进行四角定位
10、保持办公室物品的整齐、有序、创造一个整齐、舒适的工作 环境对象办公桌、电脑、打印机、饮水机等办公用品标准1. 对办公室内全部物品根据其形状和摆放位置进行四角定位2. 材料：黄色胶带；宽度：10mm3. 定位角形状及相关尺寸如右图所示4. 办公室内定位线缺损部分要及时更新7水杯集中放置方法目的通过贴标识，使水杯的放置区域目视化对象现场和办公室所有水杯标准1. 确定水杯的放置区域2. 制作标识并塑封或直接打印不干胶贴纸3. 参考规格：90mm X 55mm4. 将制作完毕的标识按顺序贴在桌面上，标签上标示姓名或工号。8办公文具保管方法目的指定文具的位置，避免文具随意放置，减小文具的保管和使用数量
11、节约文具费用开支对象台面文具、抽屉内工具标准1. 制作圆形的文具原位置标签2. 参考规格：直径 55mm，不干胶单面印刷3. 个别保管时，标识位置设定在工作岗位或办公桌上，贴标签时，冋一部门内位置要统 一，保证对称、美观4. 集中保管时，标识位置选疋在办公至的公共区域，需要制作专门的文具架子或看板， 进行行迹管理。9设备名牌及状态标识方法目的明确设备的名称、负责人及其联系方式，以便发生故障时能够及时处理。对象各类使用中的设备标准1. 制作设备运行状态卡，可分为：运作、故障、停机三种2. 状态卡材质为硬纸卡片，背景颜色为：a. 运作：绿色b. 停机：黄色C.故障：红色3. 负责人和设备名称的标
12、示方法如右图所示4. 设备名称应放置在设备的显眼位置lE极碾压机(D)10Omm10危险品(化学品)标识方法目的让所有员工都能熟练掌握化学危险品警示标识的相关知识，使化学危险品警示标注化。对象所有化学危险品区域标准1. 标识名称：化学危险品警示标注化2. 标识颜色及规格：a. 主题背景颜色：白色b. 文字颜色及规格：如图所示11电器开关控制标识方法目的通过贴标识，确定每个开关控制什么物品对象工作现场所有电器盒示准1. 确定各开关控制什么物品2. 测量可粘贴区域，根据区域确定标识大小，并将标识塑封3. 将制作完毕的标识用双面胶或海绵胶附着在控制开关下方12 额定电压标识方法目的为防止不同电源接错
13、而造成设备的损坏对象所有的电源插头、插座标准1、制作不干胶电压标签，如图所示（常用为两种）2、规格：长 30mmX 宽 20mm。3、材料：塑光纸，单面绿色、黑字/红色、黄字4、在各插座及插头上张贴B、380V电压标识30mmA、220V电压标识30mmY113通道限高标识标示障碍物和地220方的各种1.至白的高度，供运输部门参考，提升最大高度，避免发生重大破坏匚石门、天桥、隧道等I 380Vam碍物下边缘的中央部位设置限高标志 玻璃胶粘2牢固3. 参考规格：长500mm，宽100mm，直径300mm4. 必要时应设置防护栏，并将限高标志悬挂在下面目的详细记录设备不运转的原因及其基本状态，有利
14、于设备的活用、处理、避免资产长时间闲 置造成损失。对象现场不使用的设备标准1. 制作不运转设备现况板2. 参考规格：长 120mm，宽160mm3. 材料：PVC，红色单面印刷4. 现况板附着在设备正面的显眼位置5. 详细记录不运转的原因及其基本状态具体内容如下（长 400MM，宽300MM ）:不运转设备现状板公司LOGO设备名称原因处理意见处理周期责任人15保护性标识目的在必须穿着保护用品的地方悬挂相关的指令标识牌，提示使用保护性用具，防止发生意外对象有化学用品、有毒物品的地点，有放射源的地点等危险场所标准1. 制作长方形标识牌，明确保护性指令内容及图案（如图所示）2. 在必须穿着或设置保护用品的地方悬挂相应的指令标识牌3. 指令标识牌应悬挂在显眼的地方4. 规格：长 300mm，宽 250mm5. 材料：PVC，单面蓝色印刷（详情按国家标准）16警示性标识目的为确保安全，在特殊的地方悬挂警示性标识牌，杜绝不安全的行为发生对象存在危险隐患，需要绝对禁止某种行为的地方示准1. 制作长方形标识牌，明确警示性内容及图案（如图所示）2. 警示性识牌应悬挂或张贴在显眼的地方3. 规格：长 300mm，宽 250mm4. 材料：PVC，单面印刷，外围和斜杠为红色5. 警示性项可根据公司实际情况制定
