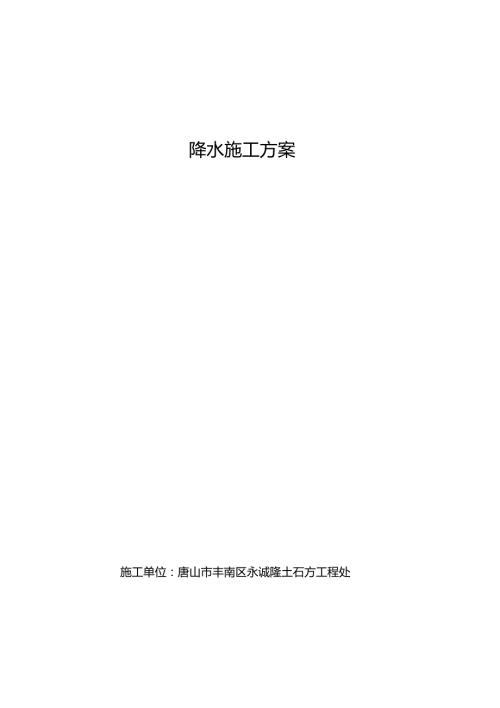

1、降水施工方案施工单位：唐山市丰南区永诚隆土石方工程处真空井点降水施工方案、工程概况1、项目基本概况：唐山LNG外电真空降水2、场地工程地质条件：唐山LNG场内吹填及回填场地3、本工程各项工程量统计如下：序号项目数量单位备注1轻型井点降水m2降至槽底0.5m二、编制依据：（1）建筑地基处理技术规范（JGJ79-2002；三、开挖降水处理方案1、施工工艺及施工参数介绍经现场明开挖，结果为直接开挖不能满足现场施工条件，我司将采用 真空降水的施工方法对现场进行降水施工。降水区施工参数设定表井点降水1、施工区域工作面四周外侧间隔1米设置2m深井点，四周环形布置。（1）井点降水在开挖施工后，先进行井点降水
2、真空度-0.03MPa-0.06MPa）,有效降 水（水位低于槽底地下不小于 0.5m）后进行开挖，若开挖后遇到明水采用明 排水法。2、总体的施工顺序为：1井点降水施工，外设明排水；2. 开挖区内水位降水至槽底地以下 0.5m处；3. 进行开挖，留另降水管降水直到基坑回填结束；四、施工工艺1、井点降水施工1.1施工准备选择总管铺设位置，考虑真空泵的功率及能负担集水总管的长度，确定 抽水水流方向及出水口位置，抽水泵位置的安放宜选择在同一侧，布置抽水 泵安放位置的选择，在放置泵的方向外侧开挖集水槽排水。抽水总管为直径 50mmPVC管，插入井管为直径 20mmPVC管，总管与井管的连接采用软塑
3、管，各种规格的管材分类码放整齐。1.2井点降水工艺流程井点降水工艺流程图1.3 井点埋设（ 1）测放井点用钢尺测放井点， 定位井管点用竹签插入地下做好标识。 经复测合格后的 井点报监理方和甲方验收、确认。（2）埋设井点井管为50mm直径PVC管，井管下端为滤管，滤管长 0.6m，管壁上钻 有 8mm的星棋状排列滤孔，为避免滤孔堵塞，管壁外包尼龙丝布作为滤网， 在滤网外再围一段螺旋形铁丝，将滤网固定在滤管上，防止滤网脱落或下滑， 保护滤管。井点管埋设采用导杆冲枪式水冲法成孔。导杆式冲枪的由高压水泵、两 端开口带有变径的镀锌铁管、 高压橡胶软管等组成。 将冲枪枪口端略插入地面 下，开启冲枪水泵，枪
4、口喷射高压水流冲击土体成孔，枪体跟进枪头下沉，一 直达到设计孔深。成孔及井管的倾斜度w 50,成孔深度略深于井点管长度，井 点管的长度应满足设计要求。水冲法成孔后，关闭冲枪水泵，拔出冲枪，及时 将井点管沉放孔中，用砂土将井点管与孔壁之间的缝隙填充密实，以防漏气。 该井管埋设结束后进行下一井点管的埋设。1.3.3井管与主管连接主管在井点管处接一变径三通，变径规格同井管，主管的变径端与井管 端采用透明软塑管连接，连接时用胶封堵接头孔隙，软塑管两端的连接部位 再用薄膜束缚，防止接头漏气影响抽水效果。主管与井管连接示意图1.4抽水井管与集水管连接完成后需进行试抽，检查管路是否漏气。抽水真空度 宜控制-
5、0.03MPa-0.06MPa,真空度以真空泵端安装的真空表读数衡量。如 管路密闭即可开始抽水。抽出的水通过集水槽流出。有效降低水位至槽低地 表面以下0.5m，根据类似工程场地施工经验，抽水时间约一周。1.5降水水位观测降水的目的是为了满足开挖施工和基础施工的需要，为了便于降水观测，在施工场地内设置12眼降水观测井。1.6井点降水系统的维护与保证措施井点系统运转时，必须有专人操作与维护，通过一看、二听、三摸确保持 续有效降水。配备备用真空泵和动力机械设备， 一旦设备发生故障，立即换上 备用设备保证设备连续运转、降水连续进行。真空井点降水施工方案五、拟投入的机械设备及材料拟投入本工程的主要施工机
6、械设备及材料表序号机械设备及材料名称型号规格数量单位施工用途备注2真空泵7.5KW5台井点降水根据实际情况定3PVCt50mm120m井点降水根据实际情况定4三通50mm120个井点降水根据实际情况定5钢丝软管55mm300m井点降水根据实际情况定6挖掘机日立EX2201台挖沟排水根据实际情况定7塑料布2X 43卷排水沟根据实际情况定20mmPVC 管 500 米25塑料软管200米7.5KW排水泵1台尼龙水带150mm，300米真空井点降水施工方案目录一、工程概况 11、 项目基本概况： 12、场地工程地质条件： 1.3、本工程各项工程量统计如下： 1.二、编制依据： 1三、开挖降水处理方案 1.1、 施工工艺及施工参数介绍 1.2、 总体的施工顺序为： 2.四、施工工艺 21、井点降水施工 2五、拟投入的机械设备及材料 5.
