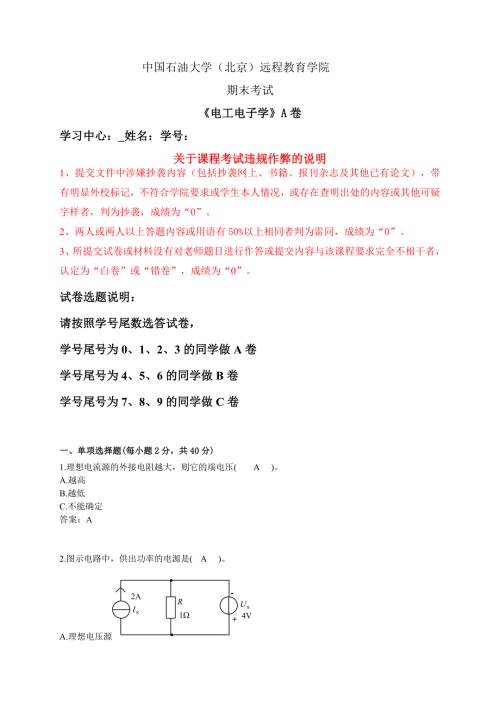

1、中国石油大学（北京）远程教育学院期末考试电工电子学A卷学习中心：_姓名：学号：关于课程考试违规作弊的说明1、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文），带有明显外校标记，不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者，判为抄袭，成绩为“0”。 2、两人或两人以上答题内容或用语有50%以上相同者判为雷同，成绩为“0”。3、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为“白卷”或“错卷”，成绩为“0”。试卷选题说明：请按照学号尾数选答试卷，学号尾号为0、1、2、3的同学做A卷 学号尾号为4、5、6的同学做B卷学号尾号为
2、7、8、9的同学做C卷 一、单项选择题(每小题2分，共40分) 1.理想电流源的外接电阻越大，则它的端电压(A)。A.越高B.越低C.不能确定答案：A2.图示电路中，供出功率的电源是(A)。A.理想电压源B.理想电流源C.理想电压源与理想电流源答案：A3.已知白炽灯A和B的额定电压相等，但A的电阻值大于B的电阻值。现将A和B并联后接于额定电压的电源上，则白炽灯A中的电流(B)。A.较大B.较小C.不确定答案：B4.在图示电路中，已知U4V，电流I=2A，则电阻值R为(B )。A.-2WB.2WC.-8W答案：B5.下图所示电路的等效电阻RAB为(C)。A.2WB.4WC.6W答案：C6.把图1
3、所示的电路用图2所示的等效电压源代替，则等效电压源的参数为( A )。A.US=4V，R=2WB.US=1V，R=0.5WC.US=-1V，R=0.5W答案：A7.图示电路原已稳定，t=0时开关S闭合，S闭合后瞬间的的值为(A)。A.0VB.VC.100V答案：A8.对称星形负载接于线电压为380V的三相四线制电源上，如图所示。当M点和D点同时断开时，U1为(C )。A.220VB.380VC.190V答案：C9.在电源对称的三相四线制电路中，不对称的三相负载作星形连接，负载各相相电流(A)。A.不对称B.对称C.不一定对称答案：A10.三相异步电动机以图示的两种方式接入同一电源，其旋转方向(
4、B)。A.相同B.相反C.可能相同也可能相反答案：B11、电路如图所示，二极管为同一型号的理想元件，电阻R=4k，电位uA=1V，uB=3V，则电位uF等于( A)。A.1V B.3VC.12V答案：A12.一接线有错误的放大电路如图所示，该电路错误之处是( C )。A.电源电压极性接反B.基极电阻RB接错C.耦合电容C1，C2极性接错答案：C13.微变等效电路法适用于(A )。A.放大电路的动态分析B.放大电路的静态分析C.放大电路的静态和动态分析答案：A14.电压比较器如图所示，稳压管的稳定电压UZ=6V，其正向压降为0.7V，uR=10V。当ui=-1V时，uO等于(C)。A.-6VB.
5、6VC.-0.7V答案：C15.在单管放大电路中，引入并联负反馈，输入电阻ri将( A )。A.降低B.提高C.不变答案：A16.在直接耦合放大电路中，采用差动式电路结构的主要目的是( B )。A.提高电压放大倍数B.抑制零点漂移C.提高带负载能力答案：B17.逻辑图和输入A，B的波形如图所示，分析在t1时刻输出F为( A)。A.“1”B.“0”C.不定答案：A18.图示逻辑电路的逻辑式为(A)。A.B.C.答案：A19.逻辑电路如图所示，分析C，S，R的波形，当初始状态为“0”时，输出Q是“1”的瞬间为( B)。A.t1B.t2C.t3答案：B20.同步计数器和异步计数器的不同点是（ A ）
6、A.前者各触发器是同步进位的，后者则不同步B.前者由JK端接受计数信号，后者则由时钟脉冲端接受计数信号C.前者计数慢，后者计数快答案：A二、问答题(每小题10分，共60分) 1.图示电路中，已知：R1=50W，R2=R3=30W，R4=60W，US=60V，IS=3A。由叠加原理求得各支路电流：1）I1 = ？2）I2 = ？3）I3 = ？4）I4 = ？答：Us单独作用时：IS单独作用时：叠加得：2.图示三角形接法的三相对称电路中，已知线电压为380V，R=24W，XL=18W。求线电流：1）=？2）=？3）=？答： 相 量 图3.现有一台Y112M4型三相异步电动机，UN=380V，采
7、用D形接法，其中IN=8.8A，PN=4kW，hN=0.845，nN=1440r/min。求：1）额定工作状态下的功率因数=？2）额定转矩=？3）若电动机的起动转矩为额定转矩的2.2倍时，采用U-D降压起动时的起动转矩为=？。答： 1） 2）3）4.若电路如下图所示，求图中所标电压：1）=？2）=？3）输出电压与输入电压之间运算关系的表达式为？。答： = - * R2/R1= - = - = - 2 * = 2 * R2/R15.逻辑电路如下图所示，1）图1的逻辑式化简后为：？；2）图2的逻辑式化简后为？图1图2答：图1的逻辑式化简后为： 是“异或”门 图2的逻辑式化简后为： 6. 如下图所示
8、已知逻辑电路图及其脉冲波形C，写出Q2 ，Q1，Q0在不同脉冲数时的状态 （设，的初始状态均为“0”）：1）C的1个脉冲时，的状态为：Q2 ，Q1，Q0=（0），（0），（1）；2）C的2个脉冲时，的状态为：Q2 ，Q1，Q0=（0），（1），（0）；3）C的3个脉冲时，的状态为：Q2 ，Q1，Q0=（0），（1），（1.）；4）C的4个脉冲时，的状态为：Q2 ，Q1，Q0=（1），（0），（0）；5）C的5个脉冲时，的状态为：Q2 ，Q1，Q0=（0），（0），（0）；6）C的6个脉冲时，的状态为：Q2 ，Q1，Q0=（0），（0），（1）；7）C的7个脉冲时，的状态为：Q2 ，Q1，Q0=（0），（1），（1）；8）C的8个脉冲时，的状态为：Q2 ，Q1，Q0=（0），（1），（1）；9）C的9个脉冲时，的状态为：Q2 ，Q1，Q0=（ 1 ），（0），（0）；10）此电路是（ 十）进制的减法计数器。答：
