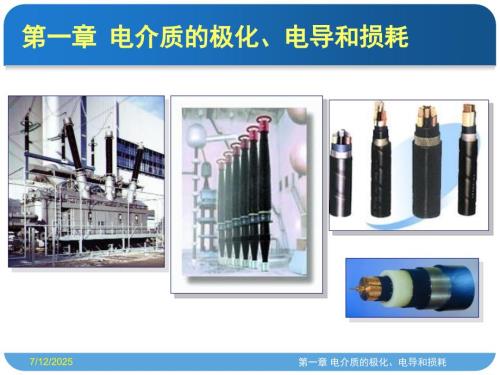

1、第一章第一章 电介质的极化、电导和损耗电介质的极化、电导和损耗7/12/2025第一章 电介质的极化、电导和损耗内部电气绝缘造成的事故内部电气绝缘造成的事故7/12/2025第一章 电介质的极化、电导和损耗电介质的基本概念电介质的基本概念v1 1）什么是电介质？）什么是电介质？能在其中建立静电场的物质，即绝缘介质能在其中建立静电场的物质，即绝缘介质能在其中建立静电场的物质，即绝缘介质能在其中建立静电场的物质，即绝缘介质v2 2）电介质的分类）电介质的分类v3 3）电介质的电气特性）电介质的电气特性7/12/2025第一章 电介质的极化、电导和损耗电介质的分类电介质的分类按照正负电荷的分布特性分
2、类：非极性电介质（N2，He，CO2、聚乙烯）极性电介质（H2O，聚氯乙稀，合成油、橡胶）离子性电介质（陶瓷，云母）o H H7/12/2025第一章 电介质的极化、电导和损耗电介质的电气特性电介质的电气特性v1）极 化(介电常数）v2）电 导（电导率）v3）损 耗tg（介质损耗因数）v4）击穿电场强度Eb（击穿场强）7/12/2025第一章 电介质的极化、电导和损耗1.1 1.1 电介质的极化电介质的极化v介质在外电场的作用下,原来彼此中和的正负电荷受电场静电力的作用,分别朝着正负极板方向移动,但没有脱离它们原来附着的质点,仍是束缚电荷。只是在沿电场方向上产生了极小的有限的位移，形成了偶极子
3、这种现象就是介质的极化。7/12/2025第一章 电介质的极化、电导和损耗1 1、电子式极化、电子式极化E7/12/2025第一章 电介质的极化、电导和损耗电子式极化特点电子式极化特点v1）时间极短：10141015s ；v2）具有弹性；v3）没有损耗；v4）r随温度升高变化很小；7/12/2025第一章 电介质的极化、电导和损耗2 2、离子式极化、离子式极化特点：1）时间极短：10121013s 2）具有弹性；3）损耗极小；4）r随温度升高而增大；7/12/2025第一章 电介质的极化、电导和损耗3 3、转向极化、转向极化（偶极子极化）（偶极子极化）特点：1）时间较长1061012；2）没
4、有弹性；3）有损耗；4）r与温度有关(a)无外电场E=0-+-+-+-+-+-+-+-+-+-+-+-+(b)有外电场+-+-+-+-+-+-+-+-+-+-+-+-+-E7/12/2025第一章 电介质的极化、电导和损耗转向极化转向极化（偶极子极化）（偶极子极化）r r与温度的关系与温度的关系7/12/2025第一章 电介质的极化、电导和损耗4 4、空间电荷极化、空间电荷极化（夹层极化）（夹层极化）夹层介质界面极化概念：夹层介质界面极化概念：合闸瞬间两层介质的合闸瞬间两层介质的电压比由电容决定。电压比由电容决定。稳态时分压比由电导稳态时分压比由电导决定。决定。当当t=0:t=0:当当t=:t=:7/12/2025第一章 电介质的极化、电导和损耗 这种极化形式存在于不均匀夹层介质中，这种极化形式存在于不均匀夹层介质中，伴随有能量损失，夹层界面上电荷的堆伴随有能量损失，夹层界面上电荷的堆积是通过介质电导积是通过介质电导G G完成的，高压绝缘介完成的，高压绝缘介质的电导通常都很小，极化建立需时很质的电导通常都很小，极化建立需时很长，这种性质的极化只有在低频时才有长，这种性质的极化只有在低频时才有意义。意义。特点:1)时间很长（几秒、几分钟、几小时、几天、几月。2）没有弹性；3）有损耗；7/12/2025第一章 电介质的极化、电导和损耗
