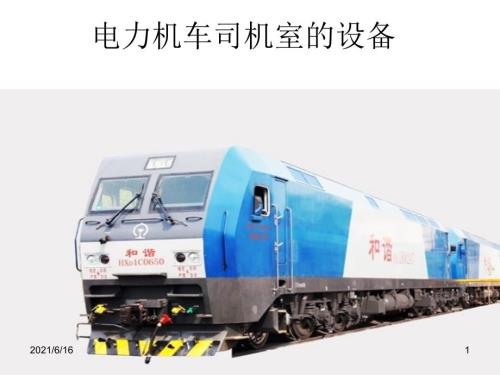

1、电力机车司机室的设备2021/6/161机车司机室是机车乘务员的作业场所机车司机室是机车乘务员的作业场所,在机车驾驶室的设计在机车驾驶室的设计中中,良好的人机工程学设计不仅能满足机车乘务员的作业要良好的人机工程学设计不仅能满足机车乘务员的作业要求求,还能使其操作方便、舒适、安全还能使其操作方便、舒适、安全,能大大减少体力疲劳和能大大减少体力疲劳和精神负担。司机室视野、司机座椅位置、司机操纵台高度和精神负担。司机室视野、司机座椅位置、司机操纵台高度和前窗玻璃大小均是影响司机工作的重要因素前窗玻璃大小均是影响司机工作的重要因素2021/6/162概述 司机室电气设备主要包括司机操纵台、继电器柜、信
2、号柜、司机室照明、司机室电热司机室电气设备主要包括司机操纵台、继电器柜、信号柜、司机室照明、司机室电热（安装在操纵台上，包括司机室电暖器和司机室脚炉）、前照灯、刮雨器、电热玻璃、（安装在操纵台上，包括司机室电暖器和司机室脚炉）、前照灯、刮雨器、电热玻璃、终点站显示器、左右侧屏、车载无线电系统及司机室线槽等。这些电气设备与客室内终点站显示器、左右侧屏、车载无线电系统及司机室线槽等。这些电气设备与客室内电气设备及车下电气设备共同完成车辆的牵引、制动、开关门、空调、照明、广播、电气设备及车下电气设备共同完成车辆的牵引、制动、开关门、空调、照明、广播、紧急对讲、视频监视及列车自动控制、列车监控、车辆与
3、地面通讯等功能。紧急对讲、视频监视及列车自动控制、列车监控、车辆与地面通讯等功能。2021/6/163操纵台台面布置2021/6/164操纵台操纵台安装在TC车司机室内，供司机驾驶列车用。在结构上，整个操纵台分两大部分：台面设备和台下箱柜。操纵台台面采用玻璃钢材料；下部柜体采用铝合金材料，分成左、中、右柜体，相互之间通过螺栓连接。整个操纵台在底部通过螺栓与车体固定。在功能上，操纵台分为列车牵引控制、制动控制、空压机控制、受电弓控制、照明控制（司机室及客室照明）、门控制、无线电台控制、ATC/司机驾驶模式控制、前照灯控制、刮雨器控制、电热控制、列车监控、列车广播、紧急对讲、视频监视等功能。操纵台
4、概述操纵台台面设有TMS显示器、信号系统显示器、视频监视显示屏、速度表、双针压力表、无线电台控制器、司机广播控制器、司机控制器、扳键开关、转换开关、按钮及指示灯等。操纵台左侧柜设有广播系统服务器、视频监视系统服务器、无线缓冲器等；中间柜设有司机室脚炉和连接器；右侧柜设有无线电语音台主机、无线电数据台主机、PWM信号发生器、HUB（牵引系统用）及接线端子排等。2021/6/165操纵台台下柜箱电气布置2021/6/166 继电器柜继电器柜设在司机室后部的右侧，负责TMS、列车启/停控制、列车牵引/制动控制、列车门控制及列车直流配电等。继电器柜概述 在结构上，继电器柜属于框架式结构。正面从上到下依次为：断路器组件、开关组件、继电器组件、RIO1-2、IF-UT、CCU背面从上到下依次为：继电器、端子排、车载无线机柜。2021/6/167 结束语结束语若有不当之处，请指正，谢谢！若有不当之处，请指正，谢谢！
