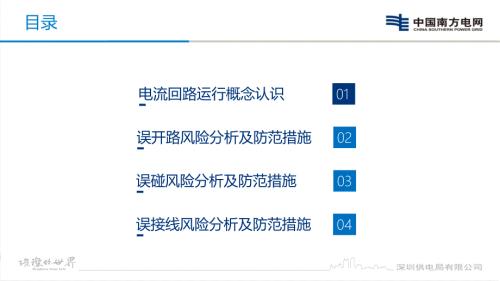

1、目录01电流回路运行概念认识02误开路风险分析及防范措施03误碰风险分析及防范措施04误接线风险分析及防范措施电流回路误碰和误接线已经成为电流回路作业导致保护误动的主要因素。在2011年-2016年电流回路误动事件统计中，误碰和误接线责任占比高达62%。2011201220132014201520166420南方电网历年电流回路误动次数统计安装调试不良25%误接线29%误碰33%运行维护不良13%50%电流回路发生误动的责任占比一、电流回路运行概念认识以某220kV线路停电检修为例 连接线路主一保护的电流回路连接母线保护二的电流回路误碰误短接无风险误碰误接线存在母差保护误动风险2111回路21
2、51回路一、电流回路运行概念认识一、电流回路运行概念认识一次设备n处于运行状态的电流回路应理解为：在不做任何安全措施情况下，误开路、误碰或误接线存在保护误动、安自误动或危及人身安全风险的电流回路。检修开关CT对应电流回路所关联的外间隔保护或安自装置在运行状态运行开关（及套管）CT对应的电流回路运行状态检修状态检修开关CT对应电流回路所关联的本间隔保护在运行状态运行220kV母线运行220kV甲线检修220kV乙线至甲线保护CT1至稳控装置CT4至母线保护CT3至乙线保护CT2空充220kV丙线至丙线保护CT5带电不带电电流回路主要工作内容及风险点工作内容误开路误碰误接线误断开运行电流回路运行电
3、流回路两点接地误短接运行电流回路误加试验量至运行电流回路运行电流回路两点接地母线保护或安自装置定检（不停电）电流回路一次升流保护定检（停电）CT参数测试电流回路二次升流电流回路安措执行及恢复一、电流回路运行概念认识电流回路主要工作内容及风险点工作内容误开路误碰误接线误断开运行电流回路运行电流回路两点接地误短接运行电流回路误加试验量至运行电流回路运行电流回路两点接地电流互感器极性校验电流回路绝缘测量电流回路缺陷处理外部检查及清扫检查紧固一次及二次引线连接件计量电流回路检查一、电流回路运行概念认识目录01电流回路运行概念认识02误开路风险分析及防范措施03误碰风险分析及防范措施04误接线风险分析及
4、防范措施故障电流端子图2013年1月10日，某换流站极二换流变因套管CT运维不到位，B相套管CT备用绕组电流回路开路。在端子排断口处产生的高压引起自身及相邻的端子排烧毁，导致极二换流变第一套保护动作，极二跳闸。案例概述：至保护屏至测控屏2S21S11S23S22S13S1螺栓接线柱凤凰端子短接片备用绕组发生故障端子2.1误开路案例二、误开路风险分析及防范措施运行中若二次侧开路，二次侧的去磁作用消失，电流互感器一次电流完全变为励磁电流，就会在二次侧绕组两端产生很高的电压（可达数千伏）。E=4.44fNBS1.母线（失灵）保护或安自装置不停电定检；2.两套保护共用一组电流回路时，第二套保护归尾处忘
5、记短接；3.工作结束恢复电流连接片时，忘记恢复或看错端子造成开路；4.CT更换时，备用绕组忘记短接及接入保护装置的绕组非极性端忘记短接。二、误开路风险分析及防范措施2.2误开路风险分析一次设备在运行状态一次设备在检修状态误开路常见情况：序号电流回路安全措施1在工作保护屏前铺好绝缘垫2在工作保护屏处，将拟加采样间隔的电流回路靠电流互感器侧端子用专用短接线，按n-c-b-a的顺序短接。短接过程中，若保护装置对应间隔采样减小，则继续操作；若不变，则停止操作，查明原因后再进行工作。3通过钳形电流表和查看装置电流采样确认回路已可靠短接后，按照a-b-c-n的顺序依次打开连接片4将短接的电流回路端子用绝缘
6、胶布密封，并做好“至运行间隔，勿动”标记5工作结束后，严格按照与执行安全措施时相反的顺序恢复电流回路安全措施一次设备在运行状态下，母线保护或安自装置不停电定检的误开路风险可通过执行规范的二次安全措施防范。二次措施单原则：先短接运行电流回路靠电流互感器侧端子，再打开端子连接片。2.3误开路风险防范措施二、误开路风险分析及防范措施若工作设备与保护共用CT二次绕组，对电流回路采取短接或跨接等安全隔离措施，可能会引起差动保护、零序反时限保护误动作。在短接或跨接前，应退出相应的保护装置或保护功能投入压板。A2161B2161C2161N2161220kV母线保护220kV母线保护不停电定检二次安全措施示
7、范二、误开路风险分析及防范措施以220kV母线保护不停电定检工作为例，示范电流回路二次安全措施。220kV母线保护屏端子排保护稳控录波稳控装置不停电定检二次安全措施示范保护和稳控装置共用二次绕组时，以稳控装置不停电定检为例，示范电流回路二次安全措施。二、误开路风险分析及防范措施目录01电流回路运行概念认识02误开路风险分析及防范措施03误碰风险分析及防范措施04误接线风险分析及防范措施2017年11月11日，某500kV甲线检修后开展5052开关CT计量绕组校验工作。计量运维人员在5052开关CT二次接线盒执行二次安全措施，拆除了相关的电流回路，但未用绝缘胶布包扎裸露的电缆头。在风吹作用下，5
8、052开关C相二次电流电缆头与门盖接触，造成相邻的500kV乙线主一保护电流回路两点接地，导致500kV乙线主一保护误动。事件分析三、误碰风险分析及防范措施3.1 电流回路误碰案例运行状态检修状态500kV乙线主一保护IddVdd5021检修Vdd代表两个接地点之间的电压3.2 电流回路两点接地风险分析三、误碰风险分析及防范措施 由于变电站接地网难以达到各点完全等电位的要求，当电流回路两点接地时，电流回路原接地点和误接地点之间存在电位差Vdd，Vdd在两个接地点构成的回路中形成电流Idd。当Idd流入保护装置，可能导致差动保护或零序保护误动。以5021开关检修开展其CT接线盒更换工作为例，扳手
9、误将CT二次接线柱与外壳短接，造成母差组电流回路两点接地，导致500kV母线保护误动误碰风险主要发生在CT接线盒、开关就地汇控柜（端子箱）内。通过在开关汇控柜处执行二次安全措施可防范误碰风险。二次措施单原则：在最靠近检修CT的汇控柜端子排处，打开运行电流回路端子连接片，在端子连接片靠近保护侧禁止短接。3.3误碰风险防范措施三、误碰风险分析及防范措施序号电流回路安全措施1在工作就地汇控柜前在铺好绝缘垫2在工作就地汇控柜内，通过二次回路措施单确定运行电流回路端子号3在工作就地汇控柜内，用钳形电流表确认运行电流回路均无流后，按a-b-c-n的顺序依次打开运行电流回路端子连接片4在工作就地汇控柜内，将
10、打开的运行电流回路靠保护侧的端子密封，并做好“至运行间隔，勿动”标记5在工作就地汇控柜内，在运行电流回路靠电流互感器侧，将预先准备好的专用短接线接地，再按n-c-b-a的顺序短接。6工作结束后，严格按照与执行安全措施时相反的顺序恢复电流回路安全措施误碰风险主要发生在CT接线盒、开关就地汇控柜内。通过在开关就地汇控柜处执行安全措施可防范误碰风险。二次措施单原则：在最靠近检修CT的汇控柜端子排处，打开运行电流回路端子连接片，在端子连接片靠近保护侧禁止短接。3.3误碰风险防范措施三、误碰风险分析及防范措施保护装置500kV 1M母线保护误碰二次安全措施示范三、误碰风险分析及防范措施以500kV边开关
11、5021保护更换为例，示范电流回路二次安全措施。5021开关汇控柜目录01电流回路运行概念认识02误开路风险分析及防范措施03误碰风险分析及防范措施04误接线风险分析及防范措施线路保护CT参数实测，负载电阻测试时误跳线路对侧运行开关典型案例：四、误接线风险分析及防范措施-冷备用-运行乙侧甲侧2012年7月11日，继保人员在110kV线路开关汇控柜处开展CT参数实测工作。在差动保护未退出的情况下，如图进行A相保护组电流回路二次负载测试。试验电流进入保护装置后产生差流，导致线路差动保护误动作，造成对侧运行的开关跳闸。事件概述：4.1误接线-误加试验量案例事件概述2016年1月7日，某电厂维护人员开
12、展5722开关CT特性试验。执行安措时，在5722汇控柜处将5722开关CT短路，大大降低该回路阻抗，大幅分流5721开关CT的负荷电流，导致流入#2主变差动保护A柜的电流减少，形成差流，导致差动保护误动作。短引线保护I主变保护A柜5721汇控柜5722汇控柜0.066A0.028A0.038ARCS-922P632维护人员误操作CT回路示意图短引线保护I主变保护A柜5721汇控柜5722汇控柜0.066A0.066ARCS-922P632正确操作CT回路示意图4.1误接线-误短接案例四、误接线风险分析及防范措施母线保护屏运行中停电开关间隔端子箱误接线导致母差保护误动对于500kV母线保护，其
13、无电压闭锁且无需刀闸位置判别，只要误加的试验电流Icd大于母线保护差流定值，母线保护将会误动4.2误接线风险分析四、误接线风险分析及防范措施500kV线路或主变屏5021检修5022运行误接线导致500kV线路或主变保护误动试验量4.2误接线风险分析四、误接线风险分析及防范措施误接线导致安自装置误动检修4.2误接线风险分析四、误接线风险分析及防范措施CT两点接地，造成500kV线路主一保护零序反时限过流保护及差动保护误动SUs4.2误接线风险分析I2四、误接线风险分析及防范措施运行状态检修状态500kV线路或主变保护屏运行CT检修CTIh2Ih保护装置4.2误接线风险分析在检修的5022开关就
14、地汇控柜工作，误短接电流回路导致500kV线路或主变保护误动Ih1四、误接线风险分析及防范措施在检修开关就地汇控柜或工作保护屏处均存在误接线风险。通过在检修开关就地汇控柜或工作保护屏处执行安全措施防范误接线风险二次措施单原则：先打开运行电流回路端子连接片，再短接靠电流互感器侧端子，在汇控柜靠近保护侧端子禁止短接。4.3误接线风险安全措施四、误接线风险分析及防范措施序号电流回路安全措施1在工作保护屏处，依次打开二次电流输入、输出回路端子连接片2在工作保护屏处，用预先准备好的专用短接线二次电流输出回路装置侧端子3在工作保护屏处，密封非工作侧电流端子，并做好“至运行间隔，勿动”标记4在工作就地汇控柜
15、前在铺好绝缘垫5在工作就地汇控柜内，通过二次措施单再次确定运行电流回路端子号6在工作就地汇控柜内，用钳形电流表确认运行电流回路均无流后，按a-b-c-n的顺序依次打开运行电流回路端子连接片7在工作就地汇控柜内，将打开的运行电流回路靠运行保护或安自装置侧的端子密封，并做好“至运行间隔，勿动”标记8在工作就地汇控柜内，在运行电流回路靠电流互感器侧，将预先准备好的专用短接线接地，再按n-c-b-a的顺序短接。9工作结束后，严格按照与执行安全措施时相反的顺序恢复电流回路安全措施总结01电流回路运行概念认识02误开路风险分析及防范措施03误碰风险分析及防范措施04误接线风险分析及防范措施T H A N KYOU
