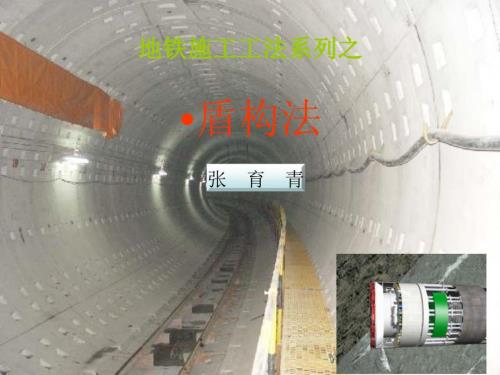

1、地铁施工工法系列之地铁施工工法系列之盾构法张 育 青发言提纲盾构法概况盾构法的优势盾构法的用途盾构机分类 1 2盾构机选型 4盾构机的构造盾构机的工作原理13 6盾构法隧道的结构盾构法施工的一般程序盾构始发盾构到达盾构机组装盾构机解体与运输盾构法施工对环境的影响盾构法施工监测建筑物与地下管线保护桩基托换 A B C辅助工法端头加固始发、到达井施工盾构机的管用养修案例分析盾构法的优势和劣势n优势n施工对地面生活的影响最小；n施工安全度高；n工程质量易于控制；n工程进度快；n施工不受天气影响。n劣势n设备昂贵；n施工进度受设备完好情况的影响程度较大；n技术含量高，对施工人员素质要求较高。地铁工法系
2、列地铁区间隧道工法系列区间隧道工法系列明挖法矿山法盾构法沉管法放坡开挖围护+支撑上下台阶法侧壁导坑法中隔壁法盾构法系列盾构法系列单孔单线单孔双线双孔双线盾构机的种类土压平衡盾构机(照片)泥水盾构的工作原理1.2土压平衡盾构工作原理土压平衡盾构工作原理滚刀用于破碎硬岩和软土中的较大石块，其破岩原理如下：滚刀的刀刃截面为楔形。在推力作用下，滚刀随着刀盘的转动和自身的旋转而在开挖面上压切产生出沟槽，每一个刀刃在岩石上压切出一条沟槽。相邻两条沟槽在半径方向上的差距B即刀尖距，一般在412cm之间随岩石类型而异。在圆周方向上第二个沟槽的刀刃比第一个刀刃延迟一定的角度。这样，保证了每两个沟槽之间的岩石具有
3、一个临空面。在向沟槽施加压力P、P1、P2的时候，如果侧向剪切分力Q高到足以使槽间岩石破碎时，由于岩石具有的脆性，槽间的岩石就形成碎块而掉落。刮刀的切削原理比较简单，刮刀依靠刀盘传来的推力切入开挖面上的土体，只要刀盘有足够的扭矩驱动，在切向力的作用下刮刀即可将土体沿着前刀面切除。1.3盾构机破岩基本原理盾构机破岩基本原理4）各种模式的比较1.4不同开挖模式的原理及对地层的适应性不同开挖模式的原理及对地层的适应性盾构机选型施工组织一站一区间一站一区间三站两区间盾构施工流程图盾构始发井施工及端头加固示意图土方开挖矿山法 隧道施工端头加固围护结构施工盾构组装示意图安装始发架安装反力架组装后配套台车组装盾构机前体组装后体下部组装螺旋机组装刀盘组装后体上部盾构始发示意图安装止水帘幕盾构组装盾构调试凿除洞门安装负环管片初始掘进盾构区间掘进示意图管片车2个注浆材料车1个土斗车3个开挖同步注浆出土安装管片倒土装管片装沙浆列车返回下一循环泥水土压电缆隧道盾构过站盾构机通过车站后配套通过车站盾构机再次始发盾构机拆卸运出工地吊出刀盘运走吊出后体上部运走吊出螺旋机运走吊出后体下部运走吊出前体运走吊出接收架运走吊出后配套运走、管片宽度.5m和.2m；、管片内径5400mm；外径6000mm；、管片厚度mm；4、管片分6块；拼装方式管片生产管片成品(照片)建成的盾构隧道(照片)谢谢！
