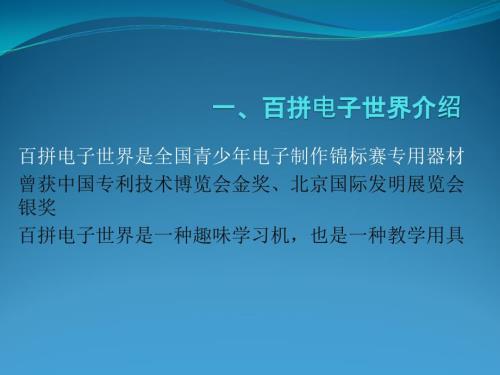

    1、一、百拼一、百拼电子世界介子世界介绍百拼电子世界是全国青少年电子制作锦标赛专用器材曾获中国专利技术博览会金奖、北京国际发明展览会银奖百拼电子世界是一种趣味学习机,也是一种教学用具百拼电子世界组成1、拼装底板2、金属导线3、电子元器件4、彩色1:1教材拼装底板拼装底板由透明、绝缘的安装底板上有等距离的凸桩子扣(107个),用来固定元器件块和导线条。导线条导线条由金属导电片和金属搭扣构成,用来完成电路中导线的功能。拼装中要根据电路布局的实际,选择合适长度的导线条,特别注意搭扣要紧扣到位,避免电路表面上看起来拼装正确,实际电路因为导线条接触不良而无法工作。导线条有不同的长度,分别用W1、W2等表示。

    2、如W2表示有2个子口的导线条,W7表示有7个子口的导线条,W1只有1个子口,一般作为垫片使用。彩色教材彩色教材分四部分:基础篇、知识篇、提高篇和参考篇。基础篇的电路图采用彩色彩色1:1图册,对于初次使用的学生更容易独自完成拼装实验。知识篇增加了常见电子元器件的基础知识,让学生玩的时候也能学到实用的知识。提高篇增加了复合管电路和振荡电路等知识,对于初高中生提高学习提供材料。参考篇选用了为配合中、小学教材而编写的十几个实验和主要器材的功能和作用。电子元器件介子元器件介绍认识元器件的符号电 阻 在物理学中,用电阻来表示导体对电流阻碍作用的大小。电阻越大,对电流的阻碍作用越大。导体的电阻通常用字母R表

    3、示,使用中,要根据电路要求选择合适阻值的电阻。电阻基本单位为“欧姆”,文字符号为“”,大于1000用K表示,1K=1000。光敏电阻光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器;入射光强强,电阻减小小,入射光弱弱,电阻增大大。光敏电阻在黑暗条件下,它的阻值(暗阻)可达110M,在强光条件下,它阻值仅有几百至数千欧姆。电电 容容电容是能够存储容纳电能的元件,根据制作方法分为无极性电容和极性电容两大类。极性电容要注意区分正负极。电容容量的大小就是表示能贮存电能的大小。发光二极管发光二极管是一种半导体二极管,具有单向导电特性单向导电特性。因此使用中一定要按照标注的极性

    4、接入电路,否则不会导通。发光二极管承受的电流非常有限,通常在电路中要接保护电保护电阻阻限制电流以防损坏。三极管三极管 三极管有两种型号,即NPN型和PNP型,由于内部结构不同,电流的方向也不同。但都有三个极,即发射极(e)、基极(b)和集电极(c)它们的区别在于发射极的箭头方向,指向外部外部的是NPN型,指向内部内部的是PNP型。它在电路中主要起放大、开关放大、开关等作用。NPN型三极管内部的电流方向如下图所示:基极电流Ib是从外部基极b发射极e;集电极电流Ic是从外部集电极c发射极e,也就是说,由Ic与Ib汇合成Ie,再流向三极管外部。PNP型三极管内部的电流方向如图所示:发射极电流Ie是从外部发射极e分流成集电极电流Ic和基极电流Ib,然后Ic和Ib都从三极管流向外部。二、拼搭方式拼搭方法见彩色教材第4页。拼搭要求:拼装平整、层次合理、导线条或元器件在相邻层不得交叉,用软导线除外。如:音乐门铃电路拼搭步骤如:音乐门铃电路拼搭步骤
