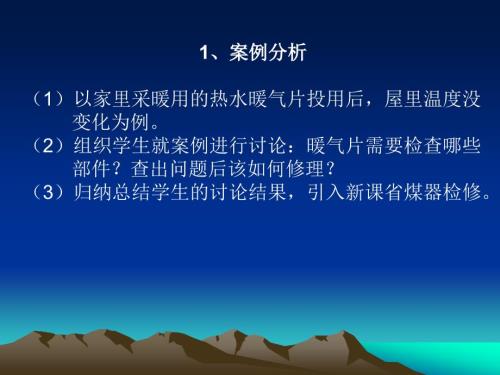

1、1、案例分析、案例分析（1）以家里采暖用的热水暖气片投用后，屋里温度没 变化为例。（2）组织学生就案例进行讨论：暖气片需要检查哪些 部件？查出问题后该如何修理？（3）归纳总结学生的讨论结果，引入新课省煤器检修。省煤器的作用和分类 作用：节省燃料消耗量、降低造价、改善 汽包的工作条件，延长寿命。分类：按出口工质状态分沸腾式和非沸腾式 按材料分铸铁管式和钢管式两类 结构：并列的蛇形管和进出口联箱组成。省煤器的布置：纵向布置 横向布置2、知识讲授、知识讲授（1）省煤器的检查内容清理省煤器内部杂物、管排；检查防磨罩的变形和磨损情况；检查省煤器管子的磨损情况；检查省煤器的浇筑料及炉墙；检查外护板；检查支
2、吊架、管卡及防磨装置；检查联箱支座和调整膨胀间隙；检查各检查孔、人孔门。（2）省煤器检修方法：停炉降压，通风降温后，清除省煤器外壁积灰；检修前和锅炉一起进行工作压力试验。在试验压力下，对省煤器进行全面检查，特别是焊口及焊口附近的管段，各易磨损的部位、管卡等处，并作好记录；测量省煤器管的磨损程度，应特别注意弯头和靠近炉墙处超标者应更换。因确实施工困难，暂不能换补者，经批准可堵死，待有计划进行局部或整组更换；检查省煤器支吊架和卡子，必要时给予修理或更换。在切割有缺陷的管子前，必要时可拆掉待修管子处的护板和炉墙，在修复和水压试验合格后，再复装。更换损坏或变形的防磨装置，防磨护铁是用压模机压制而成的半
3、圆形装置，其厚度3mm，圆弧直径稍大于省煤器管外径或用稍大于省煤器管的旧管子割开制成，亦可用角铁代替，对防护铁的要求是，每段长度不超过2m，两端应齐平，两铁之间应留有适当的膨胀间隙。固定护铁要考虑它能向一端膨胀，因此不能将两头都固定死。省煤器的护铁和两端弯头上的护板均要求装置正确，以免造成局部磨损。检查焊缝，如有砂眼，可进行补焊。如有裂纹，必须把焊缝割去重新焊接。根据需要由化学人员提出的位置和要求，进行割管检查内部腐蚀和结垢情况，并作好记录。管子割下后如不能及时修复，割口处应采取措施，防止异物进入。省煤器进行整组更换时，安装前应分排进行水压试验。（3）省煤器的检修质量标准省煤器的外壁积灰应清理
4、干净，管排间隙处不应有耐火材料等杂物。省煤器的支吊架、管卡子和防磨装置应完整无缺。省煤器局部磨损，单侧深度不得超过11.5mm，长度不得超过100mm。省煤器的胀粗不超过外径的3.5%，且不得有明显的金属过热现象。护铁之间、护铁与管卡子的交接处应严密，不得露出管子，护铁与管壁应包扎牢固。省煤器整组进行更换时，安装前应做水压试验，水压试验为工作压力的1.5倍。切割管子时，应使切口距联箱50mm 以上，距离弯头100mm 以上，距离焊口200mm 以上，管子的坡口和焊接应符合焊接的标准要求。3、课堂练习、课堂练习（1）指导学生根据课堂所讲授的知识，检修省煤器 提要求：省煤器易损坏部位检修方法要具体 给素材：省煤器 老师详细说明各项检查内容、检修方法、检修质 量标准 所需知识：锅炉设备运行 学生讨论后回答，老师给予指导 小结4、课后作业、课后作业（1）扩充知识 布置：省煤器的低温腐蚀。（2）课后练习 布置：检修省煤器，要求写出检查内容和检 修方法。
