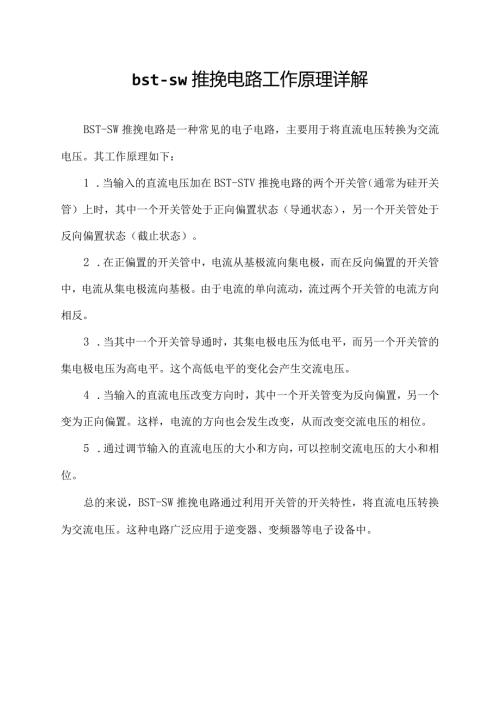

bstsw推挽电路工作原理详解.docx

bst-sw推挽电路工作原理详解BST-SW推挽电路是一种常见的电子电路，主要用于将直流电压转换为交流电压。其工作原理如下：1 .当输入的直流电压加在BST-STV推挽电路的两个开关管（通常为硅开关管）上时，其中一个开关管处于正向偏置状态（导通状态），另一个开关管处于反向偏置状态（截止状态）。2 .在正偏置的开关管中，电流从基极流向集电极，而在反向偏置的开关管中，电流从集电极流向基极。由于电流的单向流动，流过两个开关管的电流方向相反。3 .当其中一个开关管导通时，其集电极电压为低电平，而另一个开关管的集电极电压为高电平。这个高低电平的变化会产生交流电压。4 .当输入的直流电压改变方向时，其中一个开关管变为反向偏置，另一个变为正向偏置。这样，电流的方向也会发生改变，从而改变交流电压的相位。5 .通过调节输入的直流电压的大小和方向，可以控制交流电压的大小和相位。总的来说，BST-SW推挽电路通过利用开关管的开关特性，将直流电压转换为交流电压。这种电路广泛应用于逆变器、变频器等电子设备中。
