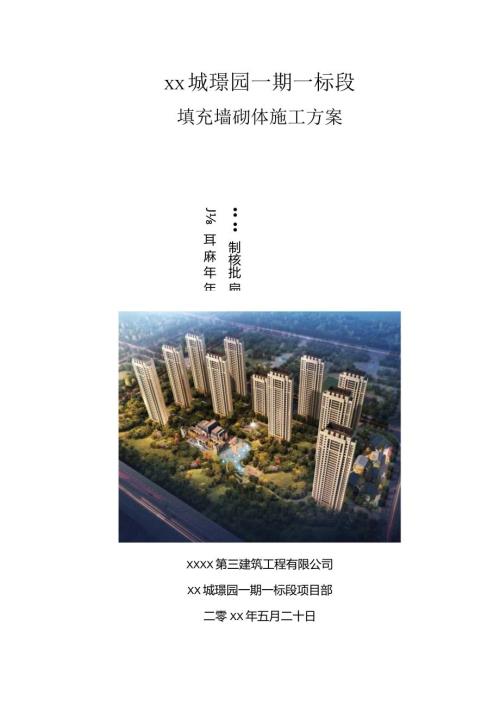

1、XX城璟园一期一标段填充墙砌体施工方案 制核批 扁 J 耳 麻 年 年XXXX第三建筑工程有限公司XX城璟园一期一标段项目部二零XX年五月二十日第一章编制依据2第二章设计参数、设计计算书3第三章施工要点43.1 砌体填充墙工程43.1.1 施工要点43.1.2 采取的相应措施13第四章验收要求和使用或施工过程中的监测内容144.1 保证项目144.2 基本项目144.3 允许偏差14第五章对可能出现的问题处理方法、应急响应措施16第六章施工方案实施的时间安排17第七章安全措施18第八章文明施工、环保措施19第九章主要材料、工具需用量20第十章其它内容2110.1 成品保护2110.2 样板制度
2、2110.2.1 样板引路工作组织2110.2.5 样板确定22第一章编制依据1.1. XX城璟园一期一标段招标文件、招标答疑文件、施工图纸、图纸会审、施工合同。1.2. 建筑用砌筑和抹灰干混砂浆(JGT291-2011)1.3. 预拌砂浆应用技术规程(JGJ/T223-2010)1.4. 预拌砂浆(BG/T25181-2010)1.5. 砌体结构工程施工质量验收规范(GB50203-2011)1.6. 蒸压加气混凝土砌块墙(12YG33)1.7.IS09000质量管理体系、ISol4000环境管理体系、C)SHMS18(MX)职业安全卫生管理体系标准。第二章设计参数、设计计算书2.1 材料与
3、厚度:本项目工程与土壤接触的砌体墙采用MU15非黏土类烧结普通砖,材料干容重2000Kgm3,砌筑砂浆MIO水泥砂浆,;不与土壤接触的砌体墙采用A5.0、B06加气混凝土砌块,材料干容重600Kgm3,砌筑砂浆M5专用砂浆,墙厚200mm150mm100mm;2.2 砌体结构施工质量控制等级为B级。2.3 门窗洞口、施工洞口过梁按图纸总说明做法施工。2.4 墙身防潮层:水平防潮层设于-0.06Om处,为20厚1:2.5水泥砂浆掺5%防水剂,有地下室和该处有钢筋混凝凝土地梁时不做;室内地坪有高差处防潮层须连续,不同标高地坪均应做防潮层(防潮层做法同上),并在高低差埋土一侧墙身外先做1:2.5水泥
4、砂浆掺5%防水剂,再刷2厚JS涂膜。第三章施工要点3.1 填充墙砌体工程3.1.1 施工要点3.1.1.1. 施工工艺流程材料、设备准备一施工楼层、墙基清理一结构梁柱轴线、标高投设一墙边线定位一拉墙筋设置(植筋)一墙体排砖一填充墙体砌筑一留置构造柱马牙槎一检查灰缝、墙面平整度一调整灰缝控制线一墙体砌筑一门窗洞口留设一圈过梁施工(植筋)f门窗顶墙体砌筑一检查灰缝、墙面平整度一调整灰缝控制线一墙体砌筑f构造柱施工一梁板下斜砌砖或微膨胀混凝土一工完场清。墙体放线3.1.1.1.1 砌体施工前,首先应将基层清理干净,将要砌墙处地面上的泥土、混凝土浮浆用铁锹、凿子铲除,并用水冲洗干净;按设计标高进行找平
5、采用同标号砂浆找平,拉线,用水平尺检查其平整度。3.1.1.1.2 根据最下面第一皮砖的标高,拉通线检查,如水平灰缝厚度超过20mm,用细石混凝土找平,不得用砂浆找平或砍砖找平。3.1.1.1.3 根据施工图放出墙壁体的轴线、外边线、洞口线等位置,将墙身轮廓线用墨线弹在地上,经复核,办理预检手续。3.1.1.1.4 放线结束后应及时组织验线工作,并经监理单位复核无误后,方可施工。3.1.1.1.5 立皮数杆宜用30mmX40mm木料制作,皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。皮数杆间距1520m,转角处均应设立,一般距墙皮或墙角50mm为宜。皮数杆应垂直、牢固、标高一致,
6、经复核,办理预检手续。3.1.1.1.6 管调整标尺上下位置,使两边标尺对应标志水平。将标尺固定在墙边,根据皮数杆标志植墙拉筋。3.1.1.3墙体拉结筋做法3.1.1.3.1 墙体拉结筋做法采用化学材料植筋的方式,主要操作方法:按照墙体设计拉结筋设置的间距、材料规格模数,沿墙体所在位置的结构柱侧面用电锤打设直径中8的孔洞,深度不小于IOd(孔洞内灰尘、碎屑清理干净);然后将事先按照规定配合比配制后的环氧树脂溶剂注入孔洞适量,再将拉结筋无弯勾端插入孔洞底部,待环氧树脂干硬达到一定强度后(至少12小时),就可以砌筑墙体。3.1.1.3.2 墙体拉结筋的间距为:内墙墙体从楼面或基础梁顶面开始,按照设
7、计要求2中6.560Omm设置;外墙非飘窗部位最下一排距离楼地面50Ommmm(根据排砖情况调整),其余间距为26.560Omm;墙体内拉结钢筋长度为沿墙通长,锚入柱、混凝土墙内150mmo3.1.1.3.3 墙体拉结筋植筋材料配制比例:环氧树脂:乙二胺:二丁酯=IO0:8:15(重量比)。在夏季可适量加设丙酮稀释。当认为环氧树脂胶液较稀时,可采用水泥粉料调和;现场使用墙体拉结筋与结构柱联结溶液由项目试验员统一配制。1.1.1.1 植筋后必须等拉拔试验合格后方能进行砌体施工,拉结筋植好后,应拉通线,以便根据排砖进行砌筑。3.1.1.4 砂浆砂浆使用干混砂浆,随用随拌。3.1.1.5 砌块排列最
8、下一层如灰缝厚大于20mm时,应用细石碎找平铺砌。3.1.1.5.1 砌块砌体在砌筑前,项目部根据工程设计施工图集,结合砌块的品种、规格、绘制砌体砌块组砌排列图(主要是交接节点处),同时根据砌块尺寸、垂直缝的宽度和水平缝的厚度计算砌块砌筑皮数和排数,并经审核无误后,按组砌图及计算结果排列砌块。3.1.1.5.2 砌块排列时砌筑前,按墙段实测尺寸和砌块规格尺寸进行排列摆块,不足整块的可锯裁成需要尺寸,但不得小于砌块长度的1/3,即200mm。3.1.1.5.3 露台和卫生间加气混凝土隔墙根部采用同楼板标号的混凝土上翻300高(从楼面结构标高算起)C30凝土挡水墙,遇门断开。各种竖向管井的检查门除
9、特殊说明外,砌体下部做250高的C20细石混凝土,从楼面结构标高算起,同墙厚。砌体管井应灰缝饱满、砌筑密实,并随砌随用20mm厚1:3水泥砂浆将内壁抹光,梁板连接处不得留有缝隙;凸出墙面的线脚、挑檐上部的加气混凝土墙根部应先做200高C20细石混凝土条带;3.1.1.5.4 根据墙身高度,排出砌筑水平分格,并标在标尺上。3.1.1.5.5 根据墙身宽度,排出砌筑竖向分格。排砖应满足:、加气块垂直灰缝15mm,粉煤灰砖垂直灰缝IOmm。、砌筑时应上下错缝,错缝距离不小于1/3成长。3.1.157砌体的垂直缝应与门窗洞口的侧边线相互错开,不得通缝,错开间距应大于150mm。根据固定窗户、推拉门和防
10、火门的需要,洞口两侧上部、中部和下部预埋混凝土块,混凝土块尺寸为IOoX200X30Omm。电梯门洞口按照电梯厂家的要求,在门洞口两侧预埋混凝土块,混凝土块尺寸为200X200X300mm,混凝土块位置见下图。消防电梯与担架电梯洞口位置详见电梯土建施工图。Os+HLMDWI口般二DW+200图3-1电梯厂家标准位置图图3-2施工预埋混凝土块位置图O O Cb OJ3.1.1.5.8 粉煤灰砖砌体水平灰缝厚度和垂直灰缝宽度一般为Iomm。但不应大于12mm,也不应小于8mm。蒸压加气碎砌块水平灰缝厚度为15mm,垂直灰缝宽度为15mmo3.1.1.5.9 砌至梁、板底时,应留140-17Omm高
11、空隙,并在填充墙砌筑14天后采用200XIOoX53粉煤灰砖斜砌,斜切角度45-60。在端部及中部设置预制混凝土块;混凝土块规格需根据排砖图确定,保证预制块的角度与斜砌砖角度一致。图3-3填充墙顶部斜砌砖示意图3.1.1.5.10 砌块排列图按每片纵横墙分别绘制。在立面上用适当比例如1:30绘制出墙体,然后将过梁、楼板、大梁、楼梯、碎垫块等在图上标出,再将水盘、管道等孔洞标出,在纵横墙上画出水平灰缝线,然后根据错缝搭接、灰缝宽度、厚度进行排列砌块。铺筑砂浆与砌筑将搅拌好的砂浆,通过吊斗、灰车运至砌筑地点,并按砌筑顺序及所需量倒运在灰槽或灰斗内,以供铺设。3.1.1.6.2 砌筑时,应根据墙体类
12、别和部位选砖。砌筑清水墙或其正面时,应选尺寸合格、棱角整齐、颜色均匀的砖。3.1.1.6.3 砌筑应从外墙转角处或定位处开始,内外墙同时砌筑,纵横墙交错搭接。砌块应底面朝上,若使用一端有凹槽的砌块时,应将有凹槽的一端接着平头的一端砌筑。3.1.1.6.4 砌块应逐块铺砌,采用满铺、满挤法。灰缝应做到横平竖直,全部灰缝均应填满砂浆。3.1.1.6.5 水平灰缝宜用坐浆满铺法,上下皮错缝砌筑。1.1.1.1.1 1.6.6垂直缝可先在砌块端头铺满砂浆,即将砌块铺浆的端面朝上依次紧密排列,然后将砌块上墙挤压至要求的尺寸;也可在砌好的砌块端头刮满砂浆,然后将砌块上墙进行挤压,直至所需尺寸。竖向灰缝宜用
13、内外临时夹板夹住后灌缝。3.1.1.6.7 砌块就位应从转角处或定位处开始,按砌块排列图的顺序和错缝搭接的原则进行,内外墙同时砌筑。对准位置缓慢平稳地落在砂浆层上。3.1.1.6.8 砌筑时先盘角,每次不得超过五层,随盘随吊线,使砖的层数、灰缝厚度与皮数杆相符。砌筑墙体时应两面挂线,线长时,中间应设支线点,拉紧线后,应穿线看平,使水平缝均匀一致,平直通顺。3.1.1.6.9 砌块砌筑一定要跟线,“上跟线,下跟棱,左右相邻要对平”。同时应随时进行检查,做到随砌随查随纠正,以防返工。用锤球或托线板检查垂直度,用拉准线的方法检查水平度。校正时可用人工轻微推动砌块、用撬棍轻轻撬动砌块、用木锤敲击偏高处
14、3.1.1.6.10 灰缝应横平竖直、砂浆饱满。水平灰缝厚度不得大于15mm。垂直灰缝厚度不得大于15mm。3.1.1.6.11 标准砖墙体砌筑方法采用一顺一丁的砌筑形式。砌筑采用一铲灰、一块砖、一揉挤的“三一”砌砖法。砖要砌得横平竖直,灰浆饱满,水平和竖直灰缝厚度不小于8mm,不大于12mm,一般为IOmm。做到“上跟线,下跟棱,左右相邻要对平”。每砌五皮左右要用靠尺检查墙面垂直度和平整度,随时纠正偏差,严禁事后凿墙。3.1.1.6.12砌筑砂浆应随搅拌随使用,水泥砂浆应在3h内用完,混合砂浆应在4h内用完,夏天应在2小时内使用完,不得过午使用,严禁用过夜使用。3.1.1.6.13 砌体日
15、砌筑高度不宜超过1.8m,雨天不超过1.2m。阴天砌筑时,砂浆稠度应适当减小,收工时应将砌体顶部覆盖好。3.1.1.6.14 预留孔洞和穿墙等均应按设计要求砌筑,不得事后凿墙。墙体抗震拉结筋的位置,钢筋规格、数量、间距,均应按设计要求留置,不得错放、漏放。3.1.1.6.15 砌筑门窗口时,应先按弹好的位置砌筑,砌至窗户下沿,做100高同墙宽C20钢筋混凝土窗台压顶,纵向配筋2A8,分布筋A6300,两端锚入构造柱或钢筋混凝土墙;混凝土窗台施工完毕后,在砌筑上部砌块。图3-4窗台压顶工艺做法图3.1.1.6.16 加气混凝土砌块的主规格为600X200X300、600X200X200、6002
16、00100、600150300mm600150200mm600100300mm60010020Omm,小砖200X100X53mm,墙厚等于砌块宽度,上下皮竖向灰缝相互错开,并不应小于200mm,竖向通缝不应大于2皮。如确不能保证时,应在水平灰缝中设置2根直径6.5mm的拉结钢筋或6.5mm的钢筋网片(横向钢筋绑扎间距20Omm)。3.1.1.6.17墙体未设过梁的洞口上部应放置26.5mm钢筋,伸过洞口每边长度不小于500mm;大于30Omm的洞口上部过梁按照下图施工。当门窗洞口过梁支座长度小于30Omm或过梁两边为砂柱、墙时,应现浇。E=SU和献L卷而靛播燃韩号解L900A理9024024
17、W帕顿50900L1500日里1202402122510?81501500L1800睫1502402122?10?81501800L24Q0B1802402142?10?81502400L3000睡240350314212?81503000L10m204表面平整度清水墙、柱5用2m靠尺和楔形塞尺检查不应少于5处混水墙、柱85水平灰缝平直度清水墙7拉5m线和尺检查不应少于5处混水墙106门窗洞口高、宽(后塞口)10用尺检查不应少于5处7外墙上下窗口偏移20以底层窗口为准,用经纬仪或吊线检查不应少于5处8清水墙游丁走缝20以每层第一皮砖为准,用吊线和尺检查不应少于5处表4-2填充墙砌体允许偏差项次
18、项目允许偏差(mm)检验方法1轴线位移10用尺检查2垂直度(每层)W3m5用2m托线板或吊线、尺检查3m103表面平整度8用2m靠尺和楔形尺检查4门窗洞口高、宽(后塞口)+10用尺检查5外墙上、下窗口偏移20用经纬仪或吊线检查第五章对可能出现的问题处理方法、应急响应措施5.1 加气块出厂过早的预控措施加气块出厂前应在厂内存放不少于28天,如出厂过早,需在施工现场静置至28天,禁止过早上墙造成砌块强度不足,墙面抹灰空鼓开裂等质量问题。5.2设计要求的洞口、管道和预埋件没有砌筑时预留的预控措施5.2.1 施工前应认真核对土建与安装工种之间有关预留、预埋的图纸。5.2.2 施工中两个工种相互配合,做
19、好检查和隐蔽工程验收。5. 3干砖上墙的预控措施加气块砌筑时对砌筑面撒水湿润,砌块相对含水率宜为40%-50%5.4砌体的转角处和内外墙交接处没有同时砌筑,并无留直槎的预控措施5.4.1 砌体的转角处和内外墙交接处应同时砌筑,严禁无可靠措施的内外墙分砌施Io5.4.2 对不能同时砌筑而又必须留置的临时间断处,应砌成斜槎。第六章施工方案实施的时间安排6.1填充墙砌体1) 3#、4#、5#楼2层会验:2017年5月21日至2014年5月30日2) 3#、4#、5#、8#、9#、11#楼:2017年7月1日至2017年11月1日第七章安全措施7.1 活动架子牢固、平稳,移动时人要下来。7.2 对脚手
20、板不牢固之处和探头板等及时处理,要铺有足够的宽度,谨防坠落。7.3 在架子上工作,工具和材料要放置稳当,不许随便乱扔。7.4 砂浆机要有专人操作维修,保养,电气设备绝缘良好并接地。7.5 严格控制脚手架施工负荷。7.6 不准随意拆除、斩断脚手架软硬拉结,不准随意拆除脚手架上的安全设施,如妨碍施工必须经施工负责人批准后,方能拆除妨碍部位。7.7 砍砖时应面向内打.,防止碎砖、跳砖伤人7.8 搅拌与抹灰时,防止灰浆落入眼内。7.9 严禁从窗口向下随意抛扔东西。7.10 工人必须按规定戴安全帽,高空临边作业时系好安全带。第八章文明施工、环保措施8.1 加强施工现场、垃圾站的管理,做好剩余材料的分拣、
21、回收工作。8.2 合理安排施工工序,尽量降低噪音。8.3 施工完毕后,剩余材料及时收集整理,严禁随意乱扔。8.4 现场场容实行责任区包干制度,定期检查评比。8.5 现场临时道路进行硬化处理,每天洒水清扫,防止扬尘。出场车辆经过清扫处理,防止沿途遗撒。8.6 施工班组长必须对班组作业区的现场文明负责,落实到人。8.7 砂浆在运输过程中防止遗洒到现场的道路上。8.8 墙体砌筑完成后及时将剩余砂浆清理干净,为下一道工序创造条件。8.9 加强宣传与教育,提高工人的环保意识,使大家8.10 认识到环保的重要性。加强环保意识,落实环保措施。8.11 经常进行场地清扫,并洒水保持施工场地清洁、干净。8.12
22、 下班前在指定地点对推灰车定时清理。第九章主要材料、工具需用量9.1 材料选择9.1.1 砂浆砂浆选用DM5干混砂浆。9.1.2 水采用现场自来水。经检验,达到饮用水标准,水质符合中华人民共和国建设部部标准混凝土拌合用水标准(JGJ6389)。9.13砌块砌块的品种强度等级必须符合设计要求,并应规格一致,有出场合格证及试验单。9.2劳动力计划根据施工进度计划和实际工程量进行合理安排所需工种人数。同时,对抹灰工进行岗前培训,认真学习安全操作规程,教育工人提高成品保护意识。93主要机具设备砂浆搅拌机、混凝土搅拌机、插入式振动器、垂直运输机械。瓦刀、刨铸、手锤、钢凿、勾缝刀、灰板、筛子、铁锹、手推车
23、等。第十章其它内容10.1成品保护10. 1.1电气管线及预埋件应注意保护,防止碰坏。10.1. 2翻斗车应平稳行驶,防止碰撞墙体。在楼面上从斗车上卸砌块时,应尽量避免冲击、撞击楼面。砌块在楼板上不可堆置过高。10.2样板制度样板引路工作组织10.2.1.1领导小组:组长:齐小虎副组长:李广龙副组长:谷宏伟工作小组:组长:谷宏伟项目施工员:王贝贝、韩祯、麻钊项目质量总监:张松鹤质量员:薛阳劳务负责人:凌华志、王洲样板引路工作管理办法:本着“XXXX第三建筑工程有限公司”的经营理念,近几年来,本公司始终重视住宅工程的质量管理,并采取了一系列措施,使住宅工程质量有了显著的提高,同时也深得业主好评。
24、为进一步提高住宅工程质量,增强公司的社会信誉和综合竞争力,公司决定,加大对住宅工程的样板管理工作,以攻克住宅施工的各个难关,特别是关于渗漏方面的必须实行样板引路制。为此,本工程特制定此管理办法,具体有以下几点:样板工作开展范围:本项目施工的主要工序。样板管理目标:项目部施工范围内的主要工序实行样板引路制,工程竣工交付业主时,保证无返修,特别是渗漏,如有出现有一处不行的,将按照中华人民共和国建筑工程质量保修办法免费负责保修。样板引路管理要求10.项目部对规定的每个工序样板项目,均实行两级化管理,即项目部成立的样板引路领导小组,和工程处成立的样板引路工作小组(详见样板引路工作组织),其中样板引路工
25、作小组组长必须由项目经理或项目副经理担任,要把样板工作具体化,即分工明确,责任到人,层层落实,道道工序把关。10.项目部样板引路领导小组应制订详细的样板工作计划,并把样板引路工作纳入正常的工作范围,进行定期或不定期的抽查、监督。当发现施工班组不按规定执行时,现场样板引路工作未落实到位或出现工序质量问题时,均有权要求施工班组停工、整改,对违规情节严重的,并有权进行罚款或建议分包商更换施工人员或施工班组。10.项目质量员或项目工程师要对有关班组或人员进行样板工序技术交底,并形成书面的交底记录。样板确定10.2.1.5.1根据建设单位的二层会验精神,本项目部经研究商讨后确定在3#楼3层,5#楼2层和4#楼2层做好填充墙砌筑样板。工艺明确后由监理审核乙方实施,制作时要显示每道工艺的结果,由一系列样板组成,而不仅仅是显示完成面的情况。样板作好后必须经甲方及监理确认,并办好书面手续。
