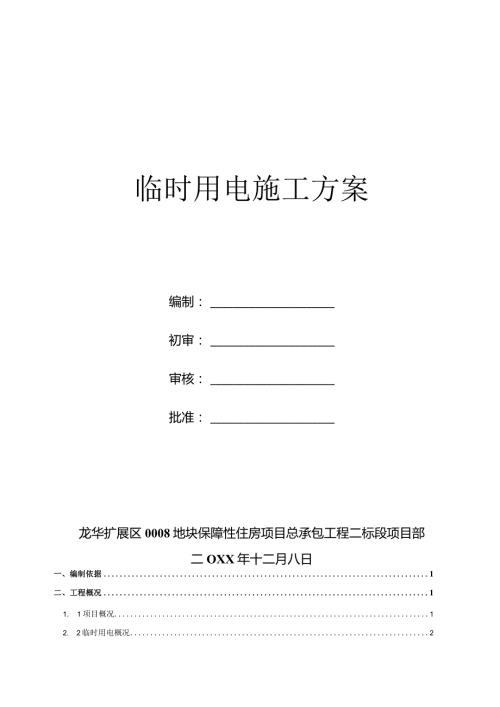

1、临时用电施工方案编制：初审：审核：批准：龙华扩展区0008地块保障性住房项目总承包工程二标段项目部二OXX年十二月八日一、编制依据1二、工程概况11. 1项目概况12. 2临时用电概况2三、主要施工机械设备和现场照明用电基本情况列表及电源负荷计算23. 2总负荷计算3四、现场配电布置及电缆规格型号确定34. 3现场的线路布设4五、配电系统布置和安装55. 1系统布置55.2电器设备设置要求6六、临时用电安全保证措施76.1安全及电器防火措施76.2避雷针装置及其安装96.3安全用电技术及组织措施96.4电气防火措施96.5消除安全隐患通病106.6用电人员操作管理106.7雨季临时用电措施11
2、七、建立健全临时用电技术档案12八、事故应急预案128.1项目经理部应急救援组织机构128.2应急电话138.3应急处理办法13九、临时用电平面图（见附图）14龙华0008地块保障性住宅项目施工总承包工程二标段临时用电施工方案一、编制依据1、JGJ46-2005施工现场临时用电安全技术规范；2、JGJ59-99建设施工安全检查标准；3、GB50194-93建设工程施工现场供用电安全规范；4、建筑电器安装图集；5、龙华OoO8地块保障性住宅项目施工总承包工程二标段图纸和施工现场平面布置图；6、龙华0008地块保障性住宅项目施工总承包工程二标段施工组织设计；7、其他末尽事宜执行相关规范要求。2.1
3、 项目概况龙华扩展区0008地块保障性住房项目位于XX市宝安区龙华镇，地块被周边四条道路所包围，分别是玉龙路、白龙路、金龙路、八宝街（待建）。总用地面积50146.8平方米，拟建建筑面积215673.5平方米。在本地块范围内拟建10栋27层、2栋28层的住宅小区。本项目分两个总承包标段，1-8#楼（包括地下室）为I标段，9-12#楼为11标段，本施工方案针对第11标段。此项目为XX市住宅产业化试点小区，采用工业化技术,按B级体系实施。9#12#楼（27层）按B级建造。B级体系说明：外墙、楼梯、阳台预制，结构主体现浇混凝土，即内浇外挂体系。工程名称龙华扩展区0008地块保障性住房项目总承包二标段
4、工程工程地点建设单位代建总承包单位设计单位监理单位施工单位结构类型外墙、楼梯、阳台预制,结构主体现浇混凝土，即内浇外挂体系结构层数地上27层/地下1层结构高度m81层高(In)地下室3.6、5、5.6,地上标准层高2.8用地面积m24000建筑面积m260000相对标高0OOO相当于绝对标高83.25m建筑结构安全等级二级耐火等级一级抗震抗震设防烈度为七度2.2 临时用电概况该工程临时用电设备主要有塔吊、施工电梯、井架、碎输送泵、搅拌机、电焊机、钢筋加工机械、木工机械、水电机械、小型电动工具、临时照明用电等。临时用电接入口位于施工区东北角。为确保工程顺利进行，现场设置一台500KVA变压器。三
5、主要施工机械设备和现场照明用电基本情况列表及电源负荷计算3.1施工主要机械设备明细表序号机具名称数量(台)容量/台(KW)1塔吊2752施工电梯4443搅拌机2154钢筋切断机45.55钢筋弯曲机436钢筋调直机247刨木机453.2总负荷计算总负荷（简化式）计算：Sn=KZPI（电机类负荷）cos+K2ZS2（电焊机类负荷）+S3（照明用电）*1.05试中，Kl取0.5,K2取0.5,安全系数取1.05,cos取0.8电机类负荷合计：524.8电焊机类负荷合计：122.6照明用电估计：50KWSn=（0.5524.80.8+0.5122.6+50）*1.05=（328+61.3+50）*1
6、05=461.27（KVA）施工现场有一台500KVA的变压器能满足施工需要。四、现场配电布置及电缆规格型号确定根据现场情况，在总配电房设有一台总配电箱（SMl）,供有6个回路，Nl、N2、N3回路分别供给分配电箱FPl、FP2、FP3使用，另三个回路为备用回路。其中施工现场设分配电箱三个（FP1FP2、FP3）,办公区生活区设置一个（FP4）0位置详见临时用电总平面布置图。当楼层施工到2层以后需设置楼层开关箱，以供楼层施工小机具等使用。4、总配电柜SMl进线电缆选择、总配电柜SMl开关选择：、SMl总配电柜进线电缆选择（由500KVA变压器低压侧引来）I线=S1.732*0.38=461.
7、270.6582=706.6A查表得，SMl进线电缆选择2(YJV-IKV-4*120+1*70)电缆沟敷设;SMl总开关选择：变压器所接的总配电柜SMl的总开关为800A（由供电局提供），而I线=706.6A,满足要求。4.2 、分配电箱电缆进线及开关选择：、现场设有四台分配电箱（1FP1、IFP2、IFP3、1FP4）用电，其中IFPl分配电箱主要给施工现场北面的加工场使用，负荷分配约为195kw;IFP2、1FP3分配电箱主要给施工现场南面的施工电梯和塔吊等设备使用，负荷分配约为178kw;1FP4分配电箱主要给生活办公区使用，负荷约为70kw；IFPl分配电箱进线电缆、总开关选择（SM
8、l-Nl回路）：K1=0.75,COS=0.8Ig=KlP（1.73*0.38*C0S）=351.16A电缆选择：YJV-1KV-4*150+1*95根据SMl-NI回路线电流选择开关，经过查表，开关选择DZ10-400/31IFP2、3分配电箱进线电缆选择（SMl-N2回路）：K1=0.75,COS=0.8Ig=KlP（l.73*0.38*C0S）=320.54A电缆选择：YJVTKV-4*150+1*95根据SMl-N2回路线电流选择开关，经过查表，开关选择DZ10-400/311FP4分配电箱进线电缆选择（SMI-N4回路）：Kl=LCOS=lI线=KlP（1.73*0.38*C0S6）
9、134.46A电缆选择：YJV-lKV-4*95+1*50根据SMl-N4回路线电流选择开关，经过查表，开关选择DZ10-200/31经计算，以上五个分配电箱进线电缆选择为：FPL电缆进线：YJV-1KV-4*150+1*95,开关选择：DZlo-400/31FP2、3：电缆进线：YJVTKV-4*150+1*95,开关选择：DZlO-400/31FP4：电缆进线：YJVTKV-4*95+1*50开关选择：DZ10-200/314.3 现场的线路布设施工现场主要干线设置300*30Omm电缆沟,采用YJV电缆埋地敷设，木工机械、钢筋加工机械电源采用橡套电缆埋地穿管敷设，办公室照明采用做PVC
10、管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线用橡皮绝缘电缆。施工时，每层放置若干台分配电箱，作施工用电设备电源。现场临时配电箱采用统一铁制配电箱加工定做，统一标识“鹏城建筑集团”相关标志。固定式配电箱、开关箱的下底与地面的距离大于1.3m,小于1.5m,其设置地点平坦并高出地面20cm,并且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。双开门配电笳标准化管理涂饰样图单开门此电并标准化管理金饰样图说明：1、配电箱箱体涂饰银灰色面漆，要求涂刷均匀，光亮，箱顶盖及下带涂饰蓝色色带。2、箱架统一采用30*30国标角钢焊制，统一规格，高度800mm。箱架统一涂饰成红白相间色。3、配电箱根
11、据用途，总箱、分箱、末端箱等分别编号，分别以A、B,C分类标示，如A001,4、箱内按照国标要求配置，箱内及外饰不合格的必须清理出场。其他分包单位进场前验收临电设施，不合格者，禁止进场。1. 临电管理必须HH检查，配电箱内张贴电工检查巡视表，并签字确认是否正常使用。五、配电系统布置和安装5.1系统布置1、系统形式选择本工程采用一台500KWA变压器直接供电。根据施工平面图中各用电设备的位置、数量及现场情况，拟采用放射式与树干式混合的配电系统方式，由分配电箱到用电设备均采用放射式，设备相互之间无干扰。2、线路敷设配电干线除由总配电箱引出的场区照明支路和移动配电箱外，均采用五芯橡皮绝缘线缆敷设。3
12、电气装置选择（1）总配电箱及分配电箱均设总自动开关及分路自动空气开关及刀闸开关。（2）每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。（3）总配电箱装设一块0-45OV的电流表。（4）照明和动力合用一配电箱，但照明与动力分路设置，每一个配电箱照明部位安装一个两级漏电保护器和刀闸开关。4、配电系统的保护装置（1）整个系统采用TN-S三相五线制保护接零系统。在总配电箱处及分箱处做重复接地，接地电阻小于10欧姆。保护线专用一根黄、绿间色BVR2.5平方毫米的多股铜软线，敷设方式为直埋。所有用电设备及配电箱均做保护接零。（2）采用保护接零的同时还需设置漏电保护器，实行配电箱、分配电箱、
13、开关箱三级配电两级保护。总箱选用DZ15LE400/430漏电保护。开关箱内选用的漏电保护器其额定漏电动作电流不大于30mA,额定漏电动作时间小于0.1s,二级配电箱额定漏电动作电流不大于50mA,额定漏电动作时间小于0.1s,一级配电箱额定漏电动作电流不大于1000mA,额定漏电动作时间小于0.心。5、电缆敷设方法电缆放置在电缆沟内，电缆沟按150mm高砌筑200mm灰砂砖宽为200mm,内填涂埋于地下，然后覆盖砖作保护，电缆引出地面时，自地面以下20Omm至配电箱一段采用阻燃聚氯乙烯塑料防护套防护。移动配电箱，随脚手架穿塑料管保护敷设。5. 2电器设备设置要求（1）同一级电箱内，动力和照明
14、线路分路设置，照明线路宜接在动力开关上侧。（2）开关箱由分配电箱配电，开关箱内设一机一闸漏电，严禁一闸多用。（3）分配电箱与开关箱的距离不得超过30m,开关箱与其控制的用电设备的水平距离不得超过3m。（4）配电箱、开关箱应装设在干燥通风及常温的场所，周围应有足够二人同时工作的空间，周围不得堆放任何有碍操作、维修的物品。（5）配电箱、开关箱安装要端正、牢固。配电箱装设在坚固的支架上。固定式配电箱其下皮与地面垂直距离为1.4m,移动配电箱下皮距地面为1.2m。配电箱体用1.5mm铁板制作。配电箱、开关箱中导线的进线口设在箱体底面，进出线口处加护套，要求各箱进出线排列整齐，电源线和引出线都注明每条线
15、路的名称和走向。（6）配电箱、开关箱内的工作零线，通过接线端子板连接，并与保护零线端子板分设，配电箱的外壳均作保护接零。每台配电箱由DZ型短路器作总控，下设漏电保护器,各设工作零和保护零接线端，完全达到三相五线制要求，每台固定配电箱都有独立的重复接地线与箱内保护零相接，重复接地电阻值都不得大于10欧姆。7、室内配线（1）室内配线必须使用绝缘导线，采穿管敷设，距地面高度不小于2.5M。（2）室内配线所用导线截面不小于2.5mm2,铜线截面不小于ISmn?。（3）室内灯具不得低于2.4M,如低于2.4M必须使用安全电压。（4）室内各处接头必须用分线盒保护好。（5）场区照明采用IoOOW碘鸨灯，照明
16、灯距地3.0m,开关采用防水拉线开关。殿武等金属外壳保护接零。8、室外配电箱（1）配电箱周围应足够两人同行的空间。不得对方任何防碍操作，维修物品。不得有灌木、杂草。（2）配电箱内的工作零线应能过接线端子板连接应与保护零线端子板分设。（3）配电箱内的连接线采用绝缘导线，接头不得松动，不得有外露带店部位。配电箱的下底与地面的垂直距离为1.4M,移动式配电箱下底与地面的垂直距离为0.8M。9、未尽事项按建筑电器安装图集及现行规范施工。六、临时用电安全保证措施6.1安全及电器防火措施1、本工地的施工用电严格按照建设部施工现场临时用电安全技术规范（JGJ46-2005）,建筑施工安全检查标准（JGJ59
17、99）和当地用电安全规范。2、作业电工必须是持证电工，并严格遵守现场的各项安全管理规章制度。3、施工现场专用变压器供电实行三相五线制供电，必须采用三相五线保护接零供电系统TN-S系统。并在线路首端（现场配电房）、中端、末端作重复接地。而接地总电阻不得大于4,其中端和末端不得大于10o4、现场电工必须严格遵守“操作规程”、“安装规程”。维修电器设备时，应切断电源，验明线路无电并挂“严禁合闸，有人工作的标识牌或专人看守。其分配电箱用电机具开关箱安装好后应立即做好编号标识工作。所有用电机具操作开关必须一机一闸一漏一箱安装，严禁用四芯电缆外加一条作五芯线使用，而其中的黄/绿双色线只能作机具的保护零线
18、使用。5、一切用电机具运到现场后，必须由电工检验其绝缘电阻及检查电器附件是否完整无损，固定用电设备其绝缘电阻应大于05MC,I类手持电动机具不小于2MC,II类不小于7MC。用电设备的金属外壳必须有可靠的接地保护，使用手持电动工具应使用安全用电。6、运行中的漏电开关必须每天进行检查，使用中发生跳闸，必须查明原因，才能重新合闸送电。发现漏电开关损坏或失灵必须立即更换，严禁电工自行维修，严禁在漏电开关撤出或失灵状态下运行。7、配电箱内开关电器、控制电器、保护电器必须完好无损，可动部分灵活可靠。箱内电器接线整齐，无外露导电部分，进出线必须从箱底进出。非电缆线路应加塑料护套保护线路进出位置。线路两端严
19、禁用插头连接使用，电源线严禁搭接在保险丝上，线路不得挂搭衣服。大功率I（MM）W以上灯具下方不得堆放易燃易爆物品。在施工现场配电房和主要分配电箱范围内应配备足够的电气防火器材。8、与施工现场相临的外电线路和设备必须采取防护措施或严密封闭。9、施工照明要设专用回路漏电开关，其金属外壳必须作接零保护，室内线路及灯具安装高度低于2.5m要使用36V及以下安全电压。潮湿作业场所其照明电压不得大于12V。10、建立健全电器防火检查制度，安全教育制度，维护、检查、测试制度，购置的设备必须符合相应的国家标准、专业标准、和安全标准。执行专人专机负责制，定期检查、维修。施工现场临时用电每周检查一次（漏电保护器每
20、月测试一次），发现问题，及时整改。6. 2避雷针装置及其安装防雷：施工现场内的塔吊、施工电梯、井字架等不在周围建筑保护范围以内的须加装避雷针，用做防止雷击，防雷引下线与建筑接地级连接，以确保接地电阻符合安全规范要求。施工现场的总配电箱，应与变压器的接地装置进行电气联接，防止雷电波侵入。做防雷接地的设备，必须做重复接地，同一设备的重复接地与防雷接地可使用同一接地体，接地电阻应符合重复接地电阻值要求。接地：PE线重复接地处：塔吊基座处、施工电梯基座处、卷扬机基座处、井架基座处，各干线中间以及末端至少三次。漏电开关后的工作零线不准做重复接地，不同回路不准共用工作零线，工作零线不准作保护零线，须另敷设
21、专用的保护零线。6.3安全用电技术及组织措施技术措施：本工程施工用电的设计及使用须严格执行JGJ59-99建筑施工安全检查标准，实行三级配电二级漏电保护，现场机具专用开关箱实行“一机一闸一漏一箱”。各类机具、机械设备开关箱漏电开关额定漏电动作电流整定为30mA、额定漏电动作时间为整定为0.1s,潜水泵专用漏电开关宜选用额定漏电动作电流为15mA、额定漏电动作时间为Sls的漏电开关。现场配电系统严格按TN-S接零保护系统执行，从技术上确保三相五线制及重复接地良好的电气联接。组织措施：电气技术人员应向临时配电设施安装电工进行详细的技术交底，制定现场安全用电的有关规章制度、定期安全检查和评比制度、建
22、立维护保养检查记录等，确保能及时发现隐患及时解决隐患，确保现场施工用电安全。6. 4电气防火措施1 .配电室的建筑物和构筑物的耐火等级不低于3级，室内须配置砂箱和绝缘灭火器。2 .柴油发电机房内严禁堆放易燃易爆物品，并配置绝缘灭火器材。3 .合理配置、确定、更换各种保护器。4 .加强电气设备相间和相对地间绝缘，防止闪烁。5 .禁止使用老化及劣质电气产品。65消除安全隐患通病由于现场施工人员多，以及施工中后期施工队伍多，易产生以下几种施工用电安全隐患，在施工现场管理过程当中，我公司将加强对工人的三级教育，以及加强安全员的巡视力度来消除以下安全隐患。1 .发电机房放置油桶。2 .PE线设置不符合规
23、范要求，未使用黄绿双色线作保护零线或使用黄绿双色线作负荷线；未在配电箱内设置PE接线端子。3 .使用四芯电缆外加一根双色线作五芯电缆使用，违反规范要求。4 .在施工阶段，特别是在装修阶段，电缆与电线随意拖地浸水或导线与电缆未按规定绑在绝缘子上。5 .照明与动力用电未按规定分设，灯具金属外壳未做接零保护，在施工后期利用其它金属丝代替保险丝。6 .使用老化及劣质电气产品。7 .临时用电具体详见：附图施工用电平面布置示意图。7.6 用电人员操作管理1 .专业电工应持有相应等级的电工证。2 .使用设备前必须穿戴绝缘手套、绝缘靴等劳保用品，检查电气设备及其保护设施是否完好。3 .停用的电气设备必须拉闸断
24、电，锁好开关箱。4 .发现用电设备及线路出现故障应及时报告解决。5 .搬迁或移动用电设备，必须由专业电工切断电源妥善处理后才能进行。6 .每周必须由专业电工会同甲方、监理及施工单位的专业电气技术人员对工地的所有电设备线路进行一次安全检查，以确保用电安全。龙华0008地块保障性住宅项目电工巡查表配电箱编号：月份：时间检查时间检查人存在的问题及整改情况123456789101112131415161718192021222324252627282930317.7 雨季临时用电措施1 .雨季时要对用电设备增加巡视次数。2 .下雨时要将配电箱箱门关好，防止进水。3 .雨后要对所有用电设备进行绝缘摇测合
25、格后方可使用。七、建立健全临时用电技术档案1 .必须建立施工现场临时用电技术档案，应由主管现场的电器技术人员负责其建立与管理工作。2 .施工现场不仅要有临时用电施工组织设计，而且应做好以下资料记录：- 现场临时用电施工组织设计；- 现场临时用电设计变更单；- 现场临时用电技术交底记录；- 现场临时用电工程检查验收记录；- 施工现场电气设备调试记录；- 现场临时用电接地电阻记录；- 现场临时用绝缘电阻记录；- 现场临时用电漏电保护器检测记录；- 现场临时用电定期检查记录；- 现场临时用电复查验收记录；- 现场临时用电巡视维修记录；- 雨期电气安全及防雷技术措施；- 电气火灾应急救援预案；- 触电
26、事故应急救援预案八、事故应急预案电气事故应急预案是施工现场临时用电组织设计的重要一环，直接关系到企业荣誉和员工的生命安危及社会的稳定。因此，应根据施工现场的特点指定相应的应急预案，成立应急救援小组，有效及时地进行事故处理，防止事故扩大。8.1 项目经理部应急救援组织机构组长:副组长：成员：救援组组长：8. 2应急电话火警：119急救中心：120报警电话：110公司安全管理部：0755-829320209. 3应急处理办法1、应急救援工具：施工现场应备有必要的应急救援工具。如：绝缘手套、绝缘棒、电工绝缘钳、药箱、担架等。2、发现有人触电，现场有关人员应立即报告现场负责人及事故应急救援组组长；同时
27、尽快使触电者脱离电源；然后根据触电者的具体症状进行对症施救；采取有效措施防止事故扩大和保护现场。3、脱离电源的基本方法有：（1）将出事附近电源开关刀拉掉，或将电源插头拔掉以切断电源。（2）用干燥的绝缘木棒、竹竿、布带等物将电源线从触电者身上拔离或者将触电者拔离电源。（3）必要时可用绝缘工具（如带有绝缘柄的电工钳、木柄斧头以及锄头）切断电源线。（4）救护人可戴上手套或在手上包缠干燥的衣服、围巾、帽子等绝缘物品拖拽触电者，使之脱离电源。（5）如果触电者由于痉挛手指紧握导线或导线缠绕在身上，救护人可先用干燥的木板塞进触电者身下，使其与地绝缘来隔断入地电流，然后再采取相应的办法把电源切断。（6）如果
28、触电者触及段落在地上的带电高压导线，且尚未确证线路无电之前，救护人员不可进入断线落地点810m的范围内，以防跨步电压触电。触电者脱离带电导线后应迅速将其带至810m以外立即开始触电急救。只有在确证线路已经无电，才可在触电者离开触电导线后就地急救。4、在使触电者脱离电源时应注意的事项：（1）未采取绝缘措施前，救护人不得直接触及触电者的皮肤和潮湿的衣服。（2）严禁救护人员直接用手推、拉和触摸触电者；救护人不得采用金属或其他绝缘性能差的物体（如潮湿的木棒、布带等）作为救护工具。（3）在拉拽触电者脱离电源的过程中，救护人宜用单手操作，这样对救护人员比较安全。（4）当触电者处于高位时，应采取措施预防触电
29、者在脱离电源后坠地摔伤或摔死（电击二次伤害）。（5）夜间发生触电事故时，应考虑切断电源后的临时照明问题，以利救护。5、触电者未失去知觉的救护措施：应让触电者在比较干燥、通风暖和的地方静卧休息，并派人严密观察，同时请医生前来或送往医院诊治。6、触电者已失去知觉但尚有心跳和呼吸时的抢救措施：应使其舒适地平卧，解开衣服以利呼吸，四周不要围人，保持空气流通，冷天应注意保暖，同时立即请医生前来或送往医院诊治。若发现触电者呼吸困难或心跳失常，应立即施行人工呼吸或胸外心脏挤压。7、对“假死”者的急救措施：当判定触电者呼吸和心跳停止时，应立即按心肺复苏就地抢救。九、临时用电平面图（见附图）9.1、 施工用电临时总平面图9.2、 配电箱系统图19.3、 配电第系统图2
