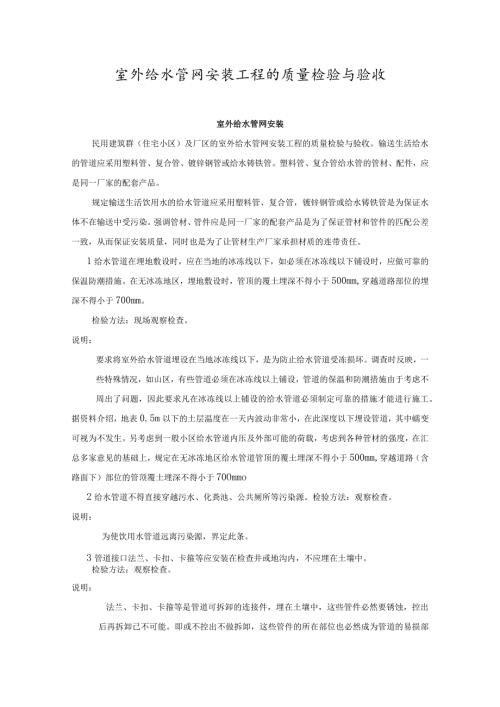

1、室外给水管网安装工程的质量检验与验收室外给水管网安装民用建筑群（住宅小区）及厂区的室外给水管网安装工程的质量检验与验收。输送生活给水的管道应采用塑料管、复合管、镀锌钢管或给水铸铁管。塑料管、复合管给水管的管材、配件，应是同一厂家的配套产品。规定输送生活饮用水的给水管道应采用塑料管、复合管，镀锌钢管或给水铸铁管是为保证水体不在输送中受污染。强调管材、管件应是同一厂家的配套产品是为了保证管材和管件的匹配公差一致，从而保证安装质量，同时也是为了让管材生产厂家承担材质的连带责任。1给水管道在埋地敷设时，应在当地的冰冻线以下，如必须在冰冻线以下铺设时，应做可靠的保温防潮措施。在无冰冻地区，埋地敷设时，管
2、顶的覆土埋深不得小于500mm,穿越道路部位的埋深不得小于700mm。检验方法：现场观察检查。说明：要求将室外给水管道埋设在当地冰冻线以下，是为防止给水管道受冻损坏。调查时反映，一些特殊情况，如山区，有些管道必须在冰冻线以上铺设，管道的保温和防潮措施由于考虑不周出了问题，因此要求凡在冰冻线以上铺设的给水管道必须制定可靠的措施才能进行施工。据资料介绍，地表0.5m以下的土层温度在一天内波动非常小，在此深度以下埋设管道，其中蠕变可视为不发生。另考虑到一般小区给水管道内压及外部可能的荷载，考虑到各种管材的强度，在汇总多家意见的基础上，规定在无冰冻地区给水管道管顶的覆土埋深不得小于500mm,穿越道路
3、含路面下）部位的管顶覆土埋深不得小于70Ommo2给水管道不得直接穿越污水、化粪池、公共厕所等污染源。检验方法：观察检查。说明：为使饮用水管道远离污染源，界定此条。3管道接口法兰、卡扣、卡箍等应安装在检查井或地沟内，不应埋在土壤中。检验方法：观察检查。说明：法兰、卡扣、卡箍等是管道可拆卸的连接件，埋在土壤中，这些管件必然要锈蚀，控出后再拆卸已不可能。即或不控出不做拆卸，这些管件的所在部位也必然成为管道的易损部位，从而影响管道的寿命。4给水系统各种井室内的管道安装，如设计无要求，井壁距法兰或承口的距离：管径小于或等于450mm时，不得小于250mm；管径大于45Omm时，不得小于35Ommo检
4、验方法：尺量检查。说明：条文中尺寸是从便于安装和检修考虑确定的。5管网必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPao检验方法：管材为钢管、铸铁管时，试验压力下IOmin内压力降不应大于0.05MPa,然后降至工作压力进行检查，压力应保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压Ih压力降不大于0.05MPa,然后降至工作压力进行检查，压力应保持不变，不渗不漏。说明：对管网进行水压试验，是确保系统能正常使用的关键，条文中规定的试验压力值及不同管材的试压检验方法是依据多年的施工实践，在广泛征求各方意见的基础上综合制订的。6镀锌钢管、钢管的埋地防腐必须符合设计要求，如
5、设计无规定时，可按表6-1的规定执行。卷材与管材间应粘贴牢固，无空鼓、滑移、接口不严等。检验方法：观察和切开防腐层检查。说明：本条文中镀锌钢管系指输送饮用水所采用的热镀锌钢管，钢管指输送消防给水用的无缝或有缝钢管。镀锌钢管和钢管埋地铺设时为提高使用年限，外壁必须采取防腐蚀涂料有沥青漆、环氧树脂漆、酚醛树脂漆等，涂覆方法可采用刷涂、喷涂、浸涂等。条文的表9.2.6中给定的是多年沿用的老方法，但因其价格廉，易操作，适用性好等特点仍采用，表中防腐层厚度可供涂覆其他防腐涂料时参考（对球墨铸铁给水管要求外壁必须刷沥青漆防腐）。表6-1管道防腐层种类防腐层层次正常防腐层加强防腐层特加强防腐层（从金属表面起
6、1冷底子油冷底子油冷底子油1沥青涂层沥青涂层沥青涂层3外包保护层加强包扎层加强保护层（封闭层）（封闭层）4沥青涂层沥青涂层5外保护层加强包扎层6（封闭层）沥青涂层7外包保护层防腐层厚度不小于（mm）3697给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。检验方法：观察冲洗水的浊度，查看有部部门提供的检验报告。说明：对输送饮用水的管道进行冲冼和消毒是保证人们饮用到卫生水的两个关键环节，要求不仅要做到而且要做好。8管道的坐标、标高、坡度应符合设计要求，管道安装的允许偏差应符合表8-1的规定。说明：条文的规定是本关既实际可行，又能起到控制质量的情况下给出的
7、表8-1室外给水管道的允许偏差和检验方法项次以Il允许偏差检验方法(mm)1坐标铸铁管埋地100拉线和尺量检查敷设在沟槽内50钢管、塑料管、复合管埋地100敷设在沟槽内402标E铸铁管埋地50拉线和尺量检查敷设在沟槽内30钢管、塑料管、复合管埋地+50敷设在沟槽内303水平管纵横向弯曲铸铁管直段（25m以上）起点一终点40拉线和尺量检查钢管、塑料管、复合管直段（25m以上）起点一终点309管道在连接应符合工艺要求，阀门、水表等安装位置应正确。检验方法：现场观察检查。10给水管道与污水管道在不同标高平行敷设,其垂直间距在50Omm以内时,给水管管径小于或等于200mm的，管壁水平间距不得小于1
8、5m；管径大于20Omm的，不得小于3m.说明：从便于检修操作和防止渗漏污染考虑预留的距离。消防水泵接合器及室外消火栓安装1系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。检验方法：试验压力下，IOmin内压力降不大于0.05MPa,然后降至工作压力进行检查，压力保持不变，不渗不漏。说明：根据调研及多年的工程实践，统一规定试验压力为工作压力的1.5倍，但不得小于0.6MPa。这样既便于验收时掌握，也能满足工程需要。2消防管道在竣工前，必须对管道进行冲洗。检验方法：观察冲洗出水的浊度。说明：消防管道进行冲洗的目的是为保证管道畅通，防止杂质、焊渣等损坏消火栓。3消防水
9、泵接合和消火栓的位置标志应明显，栓口的位置应方便操作。消防水泵接合器和室外消火栓当采用墙壁式时，如设计未要求，进、出水栓口的中心安装高度距地面为1.10m,其上方应设有防坠落物打击的措施。检验方法：观察和尺量检查。说明：消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作，是为了突出其使用功能，确保操作快捷。室外消防水泵接合器和室外消火栓当采用墙壁式时，其进、出水栓口的中心安装高度距地面为Llm也是为了方便操作。因栓口直接设在建筑物外墙上，操作时必然紧靠建筑物，为保证消防人员的操作安全，故强调上方必须有防坠落物打击的措施。4室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求，栓口安
10、装设计允许偏差为20mm检验方法：尺量检查。说明：为了统一标准，保证使用功能。5地下式消防水泵接合器顶部进水口或地下式消火栓顶部出水口与消防井盖底面的距离不得大于400mm,井内应有足够的操作空间，并设爬梯。寒冷地区井内应做防冻保护。检验方法：观察和尺量检查。说明：为了保证实用和便于操作。6消防水泵接合器的安全阀门及止回阀安装位置和方向应正确，阀门启闭应灵活。检验方法：现场观察和手扳检查。说明:消防水泵接合器的安全阀应进行定压（定压值应由设计给定），定压后的系统应能保证最高处的一组消火栓的水栓能有10-15m的充实水柱。管沟及井室1管沟的基层处理和井室的地基必须符合设计要求。检验方法：现场观察
11、检查。说明：管沟的基层处理好坏，井室的地基是否牢固直接影响管网的寿命，一但出现不均匀沉降，就有可能造成管道断裂。2各类井室的井盖应符合设计要求，应有明显文字标识，各种井盖不得混用。检验方法：现场观察检查。说明：强调井盖上必须有明显的中文标志是为便于查找和区分各井室的功能。3设在通车路面上下或小区道路下的各种井室，必须使用重型井圈和井盖，井盖上表面应与路面相平，允许偏差为5mm0绿化带上和不通车的地方可采用轻型井圈天井盖，井盖的上表面应高出地坪50mm,并在井口周围以2%的坡度向外做水泥砂浆护坡。检验方法：观察和尺量检查。说明：调查时发现，许多小区的井圈和井盖在使用时轻型和重型不分，特别是用轻不
12、用重，造成井盖损坏，给行车行人带来麻烦。这次对此突出做了要求。4重型铸铁或混凝土井圈，不得直接放在井室的砖墙上，砖墙上应做不小于80mm厚的细石混凝土垫层。检验方法：观察和尺量检查。说明：强调重型铸铁或混凝土井圈，不得直接放在井室的砖墙上，砖墙上应做不少于80mm厚的细石混凝土垫层，垫层与井圈间应用高强度等级水泥砂浆找平，目的是为保证井圈与井壁成为一体，防止井圈受力不均时或反复冻胀后松动，压碎井壁砖导致井室塌陷。5管沟的坐标、位置、沟底标高应符合设计要求。检验方法：观察、尺量检查。说明：本条界定了管沟的施工标准及应遵循的依据原则。6管沟的沟底层应是土层，或是夯实的回填上，沟底应平整，坡度应顺畅
13、不得有尖硬的物体、块石等。检验方法：观察检查。说明：要求管沟的沟底应是原土层或是夯实的回填土，目的是为了管道铺设后，沟底不塌陷，要求沟底不得有尖硬的物体、块石，目的是为了保护管壁在安装过程中不受损坏。7如沟基为岩石、不易清除的块石或为砾石时，沟底应下挖100200mm,填铺细砂或粒径不大于5mm的细土，夯实到沟底标高后，方可进行管道敷设。检验方法：观察和尺量检查。说明：针对沟基下为岩石、无法清除的块石或沟底为砾石层时，为了保护管壁在安装过程中及以后的沉降过程中不受损坏，采取的措施。8管沟回填土，管顶上部20Omm以内应用砂子或无块石及冻土块的土，并不得用机械回填；管顶上部500mm以内不得回
14、填直径大于100mm的块石和冻土块;500mm以上部分回填土中的块石或冻土块不得集中。上部用机械回填时，机械不得在管沟上行走。检验方法：观察和尺量检查。说明：本条文的规定是为了确保管道回填土的密实度和在管沟回填过程中管道不受损坏。9井室的砌筑应按设计或给定的标准图施工。井室的底标高在地下水位以上时，基层应为素土夯实；在地下水位以下时，基层应打100mm厚的混凝土底板。砌筑应采用水泥砂浆，内表面抹灰后后应严密不透水。检验方法：观察和尺量检查。说明：本条系对井室砌筑的施工要求。检查时建议可参照有关土建专业施工质量验收规范进行。10管道穿过井壁处，应用水泥砂浆分二次填塞严密、抹平，不得渗漏。检验方法
15、观察检查。说明：调查时发现，管道穿过井壁处，采用一次填塞易出现裂纹，二次填塞基本保证能消除裂纹，且表面也易抹平，故规定此条文。室外排水管网安装1 本章适用于民用建筑群（住宅小区）及厂区的室外排水管网安装质量检验与验收。说明：界定本章条文的适用范围。2 室外排水管道应采用混凝土管、钢筋混凝土管、排水铸铁管或塑料管。其规格及质量必须符合现行国家标准及设计要求。说明：调查中反映，住宅小区的室外排水工程大部分还应用混凝土管、钢筋混凝土管、排水铸铁管，用的也比较安全，反映也较好，故条文中将其列入。以前常用的缸瓦管因管壁较脆，易破损，多数地区已不用或很少用，所以条文中没列入。近几年发展起来的各种塑料排水
16、管如：聚氯乙烯直壁管、环向（或螺旋）加肋管、双壁波纹管、高密度聚乙烯双重壁缠绕管和非热塑性夹砂玻璃等已大量问世，由于其施工方便、密封可靠、美观、耐腐蚀、耐老化、机械强度好等优点已被多数用户所认可,在上海市已被大量采用，完全有取代其他排水管的趋势，故将其列入条文中。3 排水管沟及井池的土方工程、沟底的处理；管道穿井壁处的处理、管沟及井池周围的回填要求等，均参照给水管沟及井室的规定执行。说明：排水系统的管沟及井室的土方工程，沟底的处理，管道穿井壁处的处理,管沟及井池周围的回填要求等与给水系统的对应要求相同，因此确定执行同样规则。4 各种排水、池应按设计给定的标准图施工，各种排水井和化粪池均应用混凝
17、土做底板（雨水井除外），厚度不小于IoOnlnL说明：要求各种排水井和化粪池必须用混凝土打底板是由其使用环境所决定，调查时发现一些井池坍塌多数是由于混凝土底板没打或打的质量不好，在粪水的长期浸泡下出的问题。故要求必须先打混凝土底板后，再在其上砌井室。排水管道安装1 排水管道的坡度必须符合设计要求，严禁无坡或倒坡。检验方法：用水准仪、拉线和尺量检查。说明：找好坡度直接关系到排水管道的使用功能，故严禁无坡或倒坡。2 管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。检验方法：按排水检查井分段试验，试验水头应以试验段上游管顶加Inb时间不小于30min,逐段观察。说明：排水管道中
18、虽无压，但不应渗漏，长期渗漏处可导致管基下沉，管道悬空，因此要求在施工过程中，在两检查井间管道安装后，即应做灌水试验。通水试验检验排水使用功能的手段，随着从上游不断向下游做灌水试验的同时，也检验了通水的能力。3 管道的坐标和标高应符合设计要求，安装的允许偏差应符合表3-1的规定。说明：条文中的规定是本着既满足实际，又适当放宽情况下给出的。表3-1室外排水管道安装的允许偏差和检验方法项次项目允许偏差（mm）检验方法1坐标埋地100拉线尺量敷设在沟槽内502标E埋地+20用水平仪、拉线和尺量敷设在沟槽内+203水平管道纵横向弯曲每5m长10拉线尺量全长（两井间）304承插接口的排水管道安装时，要求
19、管道和管件的承口应与水流方向相反，是为了减少水流的阻力，提高管网使用寿命。排水管沟及井池1 沟基的处理和井池的底板强度必须符合设计要求。检验方法：现场观察和尺量检查，检查混凝土强度报告。说明：如沟基夯实和支墩大小、尺寸、距离，强度等不符合要求，待管道安装上，土回填后必须造成沉降不均，管道或接口处将受力不均而断裂。如井池底板不牢，给管网带来损坏。因此必须重视排水沟管基的处理和保证井池的底板强度。2 排水检查井、化粪池的底板及进、出水管的标高，必须符合设计，其允许偏差为15mm。检验方法：用水准仪及尺量检查。说明：检查井、化粪池的底板及进出水管的标高直接影响水系统的使用功能，一处变动迁动多处。故相
20、关标高必须严格控制好。3 井、池的规格、尺寸和位置应正确，砌筑和抹灰符合要求。检验方法：观察及尺量检查。说明：由于排水井池常期处在污水浸泡中，故其砌筑和抹灰等要求应比给水检查井室要严格。4 井盖选用应正确，标志应明显，标高应符合设计要求。检验方法：观察、尺量检查。说明：排水检查井是住宅小区或厂区中数量最多的一种检查井，其井盖混用情况也最严重，损坏也最严重，群众意见也最大，故在通车路面下或小区管道下的排水池也必须严格执行本规范第9.4.3条、条9.4.4条的规定。室外供热管网安装1 本章适用于厂区及民用建筑群（信宅小区）的饱和蒸汽压力不大于0.7MPa、热水温度不超过130的室外供热管网安装工程
21、的质量应检验与验收。说明：根据国内采暖系统蒸汽压力及热水温度的现状，对本章的适用范围做出了规定。2 供热管网的管材应按设计要求。当设计未注明时，应符合下列规定：A管径小于或等于40mm时，应使用焊接钢管。B管径为50-20Omm时，应使用焊接钢管或无缝钢管。C管径小于20OmIn时，应使用螺旋焊接钢管。说明：对供热管网的管材，首先规定应按规定要求，对设计未注明时，规定中给出了管材选用的推荐范围。3 室外供热管道连接均应采用焊接连接。说明：为保证管网安装质量，尽量减少渗漏可能性采用焊接。管道及配件安装1 平衡阀及调节阀型号、规格及公称压力应符合设计要求。安装后应根据系统要求进行调试，并作出标志。
22、检验方法：对照设计图纸及产品合格证，并现场观察调试结果。说明：在热水采暖的室外管网中，特别是枝状管网，装设平衡阀或调节阀已成为各用户之间压力平衡的重要手段。本条规定，施工与验收应符合设计要求并进行调试。2 供热管网的管材应按设计要求。当设计未注明时，应符合下列规定：1 管径小于或等40mm时，应使用焊接钢管。2 管径为54-200mm时，应使用焊接钢管或无缝钢管。3 管径小于200mm时，应使用螺旋焊接钢管。说明：供热管道的直埋敷设渐多并已基本取代地沟敷设。本条文对直埋管道的预热伸长、三通加固及回填等的要求做了规定。3 补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。管道固
23、定支架的位置和构造必须符合要求。检验方法：对照图纸，并查验预拉伸记录。说明：补偿器及固定支架的正确安装，是供热管道解决伸缩补偿，保证管道不出现破损所不可缺少的，本条文规定，安装和验收应符合设计要求。4 检查井室、用户入口处管道布置应便于操作及维修，支、吊、托架稳固，并满足设计要求。检验方法:对照图纸，观察检查。说明：采暖用户装置设于室外者很多。用户入口装置及检查应按设计要求施工验收,以方便操作与维修。5 直埋管道的保温应符合设计要求，接口在现场发泡时，接头处厚度一致，接头处保护层必须与管道保护层成一体，符合防潮防水要求。检验方法：对照图纸，观察检查。说明：与地沟敷设相比，直埋管道的保温构造有着
24、更高的要求，接地处现场发泡施工时更须注意，本条规定应遵照设计要求。6 管道水平敷设其坡度应符合设计要求。检验方法：对照图纸，用水准仪（水平尺）、拉线和尺量检查。说明：坡度应符合设计要求，以便于排气、泄水及凝结水的流动。7 除污器构造应符合设计要求，安装位置和方向应正确。管网冲洗后应清除内部污物。检验方法：打开清扫口检查。说明：为保证过滤效果，并及时清除脏物。8 室外供热管道安装的允许偏差应符合表8-1的规定。说明：经实践验证可行，在控制管道安装允许偏差上是必须的，因此列入本条。表8-1室外供热管道安装的允许偏差和检验方法项次项目允许偏差检验方法1坐标（mm）敷设在沟槽内及架空20用水准仪（水平
25、尺）、直尺、拉线埋地502标向(nun)敷设在沟槽内及架空+10尺量检查埋地+153水平管道纵、横方向弯曲（mm）每Im管径100mm1用水准仪（水平尺）、直尺、拉线管径10Onnn1.5全长（25m以上）管径W100mm13管径10OnInl254弯管椭圆率管径100mm8%用外卡钳和尺量检查管径10Onlnl5%折皱不平度（mm）管径W100mm4管径1255200mm管径250400mm79 管道焊口的允许偏差应符合9T的规定。说明：表9-1钢管管道焊口允许偏差和检验方法项次项目允许偏差检验方法1焊口平直度管壁厚IOmm以内管壁厚1/4焊接检验尺和游标卡尺检查2焊缝加强面高度+Imm宽度
26、3咬边深度小于0.5mm直尺检查长度连续长度25mm总长度（两侧）小于焊缝长度的10%10 管道及管件焊接的焊缝表面质量应符合下列规定：1 焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡；2 焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。检验方法：观察检查。说明：为保证焊接质量，对焊缝质量标准提出具体要求。11 供热管道的供水管或蒸汽管，如设计无规定时，应敷设在载热介质前进方向的右侧或上方。说明：为统一管道排列和便于管理维护。12防锈漆的厚度应均匀，不得有脱皮、起泡、流淌和漏涂等缺陷。检验方法：保温前观察检查。说明：保证涂漆质量，利
27、于防锈。13管道保温层的原度和平整度的允许偏差应符合表13-1的规定。说明：表13-1管道及设备保温的允许偏差和检验方法项次项目允许偏差（mm）检验方法1厚度+0.10.05用钢针刺入2表面平整度卷材5用2m靠尺和楔形塞尺检查涂抹10系统水压试验及调试1 供热管道的水压试验压力应为工作压力的1.5倍，但不得小于O.6Mpao检验方法：在试验压力下IOmin内压力降不大于0.05Mpa,然后降至工作压力下检查，不渗不漏。2 管道试压合格后，应进行冲洗。检验方法：现场观察，以水色不浑浊为合格。说明：为保证系统管道内部清洁，防止因泥沙等积存影响热媒正常流动。3 管道冲洗完毕应通水、加热，进行试运行和调试。当不具备加热条件时，应延期进行。检验方法：测量各建筑物热力入口处供回水温度及压力。说明：对于室外供热管道功能的最终调试和检验。4供热管道作水压试验时，试验管道上的阀门应开启，试验管道与非试验管道应隔断。检验方法：开启和关闭阀门检查。说明：为保证水压试验在规定管段内正常进行。
