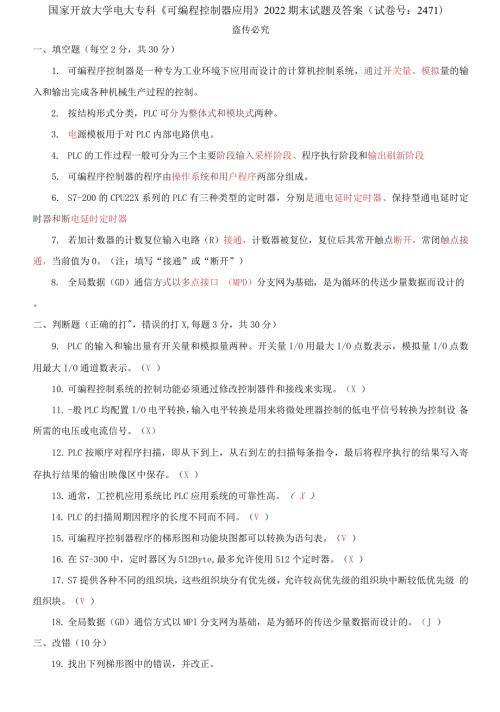

1、国家开放大学电大专科可编程控制器应用2022期末试题及答案（试卷号：2471）盗传必究一、填空题（每空2分，共30分）1. 可编程序控制器是一种专为工业环境下应用而设计的计算机控制系统，通过开关量、模拟量的输 入和输出完成各种机械生产过程的控制。2. 按结构形式分类，PLC可分为整体式和模块式两种。3. 电源模板用于对PLC内部电路供电。4. PLC的工作过程一般可分为三个主要阶段输入采样阶段、程序执行阶段和输出刷新阶段5. 可编程序控制器的程序由操作系统和用户程序两部分组成。6. S7-200的CPU22X系列的PLC有三种类型的定时器，分别是通电延时定时器、保持型通电延时定 时器和断电延时
2、定时器7. 若加计数器的计数复位输入电路（R）接通，计数器被复位，复位后其常开触点断开，常闭触点接 通，当前值为0。（注：填写“接通”或“断开”）8. 全局数据（GD）通信方式以多点接口 （MPD）分支网为基础，是为循环的传送少量数据而设计的。二、判断题（正确的打，错误的打X,每题3分，共30分）9. PLC的输入和输出量有开关量和模拟量两种。开关量I/O用最大I/O点数表示，模拟量I/O点数 用最大I/O通道数表示。（V ）10. 可编程控制系统的控制功能必须通过修改控制器件和接线来实现。（X ）11. -般PLC均配置I/O电平转换，输入电平转换是用来将微处理器控制的低电平信号转换为控制设
3、 备所需的电压或电流信号。（X）12. PLC按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行的结果写入寄 存执行结果的输出映像区中保存。（X ）13. 通常，工控机应用系统比PLC应用系统的可靠性高。（ X ）14. PLC的扫描周期因程序的长度不同而不同。（V ）15. 可编程序控制器程序的梯形图和功能块图都可以转换为语句表。（V ）16. 在S7-300中，定时器区为512Byte,最多允许使用512个定时器。（X ）17. S7提供各种不同的组织块，这些组织块分有优先级，允许较高优先级的组织块中断较低优先级 的组织块。（V ）18. 全局数据（GD）通信方式以MPI
4、分支网为基础，是为循环的传送少量数据而设计的。（J ）三、改错（10分）19. 找出下列梯形图中的错误，并改正。101 I0J Q0 0103C8cucfuII（） H10.0T卜10.1T卜10 2T卜10.3C8CTCTDPV答:10.1H410 2 10.3 Q0.0100T卜10 1T卜C8CUCTU10 2 HF10 3 T卜C5CT CTD5 4PVLDPV（注：计数器C8的设定值可为032767的任意自然数;（2）不能重复使用同一个计数器的线圈编号，将其中一个C8改为COC255之间的任意其他线圈。） 四、画出下述语句表程序对应的梯形图（10分） 20.LD10. 1A10.2A
5、N10.3MO. 0LDN10. 1OIS 2O10.3A10.4NOTM0t 1答:10 110 2TI-103MO.OT I10.110.4M0.1T I10 2TF10 3五、设计题（20分）21.两台电动机的关联控制：在某机械装置上装有两台电动机。当按下正向起动按钮SBz,电动机一 正转；当按下反向起动按钮SB。，电动机一反转；只有当电动机一运行时，并按下起动按钮SB4,电动机 二才能运行，电动机二为单向运行；两台电动机有同一个按钮SB.控制停止。按照上述工作要求：（1）分 配I/O通道；（2）选择PLC,藏出梯形图。答：（1）美联控制功能的I/O分配衰驱10,0澈停按钮.常闭触点SB,10.1电动机一正转起动按钮常开触点SB,10.2电动机反转起动按钮，常汗触点S010.3电动机二起动按钮常开触点KM,Q2. J电动机一正转运行KM:Q2.2电动机一反转逐有KM,Q2.3电动机二运行（2）选西门子S7-200的PLC （也可以选其它型号PLC）IO.M巾动机美喉控制的PLC?1|rfffl序
