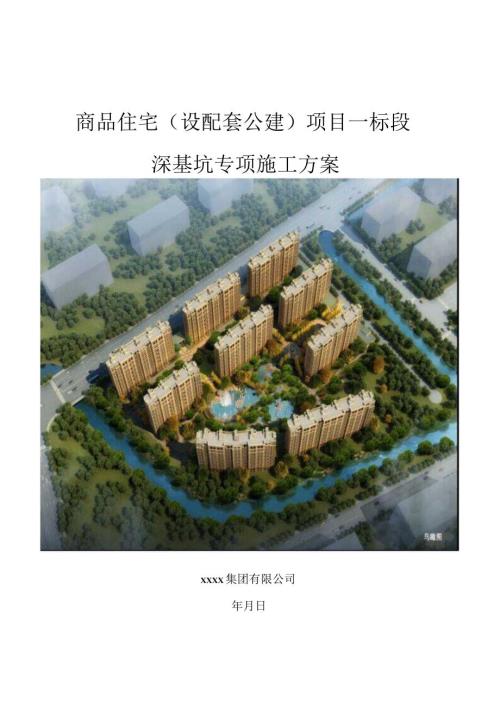

1、商品住宅（设配套公建）项目一标段深基坑专项施工方案XXXX集团有限公司年月日XXXX集团有限公司施工组织设计（施工方案）审批表工程名称：商品住宅（设配套公建）项目标段设计单位：建设单位：围护设计单位：监理单位：方案编制人：编制时间：项目经理：项目技术负责人：方案说明编制说明：项目技术负责人：年月日质量、安全部门审核意见质量、安全部门审核意见：质量签名：安全签名：年月日技术部门审核意见技术部门审核意见：签名：年月日总工程师审批意见总工程师审批意见：签名：年月日备注第章编制依据1第二章工程概况1第一节项目基本概况2第二节周边环境2第三节场地条件3第四节工程地质和水文地质条件3第三章围护设计方案5第
2、一节设计方案介绍5第二节设计方案的施工要求6第四章基坑施工的重点、难点及重大危险源识别7第一节重大危险源识别表7第五章施工部署9第一节管理体系9第二节施工进度安排12第三节施工准备12第四节施工总平面布置15第五节施工用电15第六节塔吊方案16第七节上下上坑安全通道17第六章施工方法和技术措施18第一节围护结构施工18第二节基坑降排水28第三节土方开挖28第四节基坑回填32第七章基坑监测33第一节监测类别33第二节专业监测单位及监测内容33第三节监测点的布置34第四节监测数据的记录收集、分析、管理的具体安排和措施以及信息反馈的要求34第五节施工单位自行安排的日常监测内容35第六节特别监测措施3
3、6第八章应急预案36第一节成立应急领导小组36第二节应急材料准备37第三节应急预案38第九章环境保护39第一节防止扬尘污染措施39第二节防止水污染措施39第三节防遗洒措施39第四节施工现场环境卫生管理措施40第十章工程质量、安全生产和文明施工40第一节工程质量保证措施40第二节安全生产保证措施44第三节文明施工保证措施51第十章汛期、台风及高温等季节性施工措施53第十二章相关附件、图表55第一节场地地质勘察报告55第二节基坑基护设计说明、基坑围护设计平面图、剖面图55第三节基坑围护设计论证专家意见及设计修改回复55第四节深基坑专项施工方案专家论证报告55第五节周边环境、境坑监测平面布置图及周边
4、环境照片55第六节第三方施工监测方案55第七节基坑施工总平面布置图55第八节施工流水段划分图、土方开挖顺序图55第九节运输车道平面布置图、车道剖面图55第十节进度计划表55第十一节机具设备一览表55第一章：编制依据IXX储出2013108号地块商品住宅(设配套公建)项目建筑结构施工图纸2XX储出2013108号地块商品住宅(设配套公建)项目基坑围护施工图纸3XX储出2013108号地块商品住宅(设配套公建)项目地质勘察报告4XX储出2013108号地块商品住宅(设配套公建)项目施工组织设计5建筑基坑支护技术规范(JGJI20-2012)6建筑桩基检测技术规范(JGJ94-2008)7建筑地基基
5、础工程施工质量验收规范(GB50202-2002)8建筑基坑工程监测技术规范(GB50479-2009)9碎结构设计规范(GB50010-2010)10混凝土结构工程施工质量验收规范(GB50204-2011)11工程测量规范(GB50026-2007)12危险性较大的分部分项工程安全管理办法(建质(2009)87号)第二章：工程概况第一节：项目基本概况1、XX储出2O131O8号地块一标段位于XX市XX区丁桥镇，东至规划十号路，南至五会港，西至五会港，北至大农港西路；本工程主要由2幢17层和3幢16层的单体组成，地下室与二标段连通；本工程建筑总面积101788nA其中6#地下室建筑面积为21
6、685m202#、3#、6#楼为十六层，7#、9#楼为十七层，均为框架剪力墙结构，剪力墙抗震等级为四级，框架抗震等级为四级。2、本工程为地下一层，地下室侧方向尺寸较大(长222m、北宽87m,南宽154m),基础为钻孔灌注桩；设计0.000标高相当于黄海高程6.65m,地下室主楼底板基底标高为-3.55-3.75m,开挖深度为3.15-3.35m,底板厚300mm；主楼承台基底标高为-4.25-4.55m,开挖深度为3.85-4.15m,底板厚300mm,电梯井坑中坑基底标高为-6.85m,挖土深度为6.45m,底板厚1200；地下车库部分底板基底标高-5.60,开挖深度为5米，底板厚350m
7、m,承台基底标高-6.35,开挖深度为5.75米，板厚为350。工程概况表工程地点总建筑面积101788m2工程规模总造价为132864557元整结构类型框架剪力墙地下室面积21685m2地下室层数层楼号建筑层数层高建筑面积2#楼16层2.914486m23#楼16层2.914639m26#楼16层2.915120m27#楼17层2.916770m29#楼17层2.919088m2自然地面标高-0.3m-0.6m基底埋深3.3m6.6m坑底土类型粉质粘土工程桩类型600,700800钻孔灌注桩，桩长约30m工程建设各方主体表建设单位设计单位监理单位勘察单位围护设计单位施工总包单位XXXX集团有
8、限公司专业分包单位第二节：周边环境1、周边环境本工程西、南红线外15m范围为绿化带，绿化带外侧为20m宽的五会港河道;东侧红线外为IOm宽的规划十号路（未建，本项目施工期间暂借），规划十号路以东20m为绿化带，绿化带东侧为20m宽的河道，河道水位标高为-2.50米。2、周边道路东侧为规划十号路，宽约10米，距基坑最近距离为5米，北侧为大农港路,宽约40米，距离基坑最近距离为6米。3、周边市政管线北侧为电力、通讯、给水、雨水、燃气管线，规格为159100Onrni,埋深13米，距离基坑最近距离为6米。4、周边建筑物东侧为售楼部，基础型式为预应力管桩，规模为二层，与7#楼连通，东南侧为样板房，天然
9、基础，距离基坑最近距离为6米。第三节：场地条件施工场区内部的三通平工作全部完成，水源、电源均已接至各用水、用电地点。目前桩基工程已完成80%。施工临时设施搭建好。各项施工准备工作正按施工计划有序进行。本建设项目分为两个标段，本工程为一标。本工程场地四周已做好圆钢骨架围挡（瓦楞状彩钢板饰面），工地大门为砖砌围墙，西侧与二标大门之间也采用圆钢骨架围挡。本工程设一个大门，大门位于大农港路边，杭锅集团对面。施工电源位于场地南面，二台变压器，其容量共计为800KVo施工水源位于场地北侧大门。办公区设置在2#楼北侧，靠近围墙。因场地内空间受限，生活区设置在施工场地外。本工程设置塔吊五台，均在基坑内，采用钻
10、孔灌注桩、格构柱碎承台基础。所有塔吊在土方开挖前均安装好。第四节：工程地质和水文地质条件根据工程地质勘察报告，场地地理位置隶属于杭嘉湖冲海积平原。开挖深度影响范围内的土层分布大致为：T杂填土：灰褐色、杂色，以建筑垃圾为主，含少量粉质粘土及植物根茎,夹有少量有机质，局部为水泥路面，层厚0.704.30m。-2淤填土：灰黑色，流塑，以原水塘底淤泥为主，含较多腐植质及少量碎石、砖瓦块及大量有机物，一般存在于原河道及水塘底部，层厚0.403.30m。粘质粉土：灰黄色、浅灰色，很湿，稍密，含腐植质、铁镒质斑点和云母碎片，略具微层理结构，底部夹含大量粉质粘土，层顶高程为5.082.75m,层厚0.502.
11、90mo粉质粘土混粉土：灰黄色、灰褐色、灰色，软可塑，局部可塑，含少量有机质，局部混粉土，底部含淤质土，层顶高程为4.440.62m,层厚0.30-3.80mo-1淤泥质粉质粘土：灰色，流塑，含有机质，局部夹少量粉土，局部为淤泥、淤泥质粘土，层顶高程为2.92-0.3Inb层厚3.906.80m。-2淤泥质粘土：灰色，流塑，含有机质，局部为淤泥质粉质粘土，层顶高程为-3.366.18m,层厚5.60-15.20m0粉质粘土：灰绿色、灰黄色，可塑硬可塑，含云母及氧化铁斑点，层顶高程为TO52T4.78m,层厚1.00-5.60m0粉质粘土混碎石：灰黄色、砖红色，粘性土呈硬可塑状，含云母片、氧化铁
12、斑点和大量高岭土团块，砾石含量15%50%,粒径一般在12cm为主，大者超过8cm,成分以砂质岩、凝灰岩为主，呈次棱角状为主，以粉质粘土和少量中细砂充填；此层在纵向、横向均有所变化，层顶高程为T3.05-18.27m,层厚0.30-6.70mo-a全风化蚀变含砾砂岩：灰黄色、紫红色，硬可塑，原岩结构已破坏，构造不清晰，风化呈粘土状，局部夹有强风化岩块，手捏易碎，干钻易入，层顶高程为T5.89-20.84m,层厚0.60-6.IOm0-b强风化蚀变含砾砂岩：灰黄色、紫红色，具原岩结构，岩芯呈块状，裂隙较发育，局部夹中等风化岩块，手掰易断，层顶高程为T8.31-24.55m,层厚0.80ILIOi
13、no-b-c强中等风化蚀变含砾砂岩：紫红色，具原岩结构，岩芯呈块状，裂隙较发育，含大量中等风化岩块，手掰可断，层顶高程为-20.41-30.55m,层厚0.907.90mo-c中等风化蚀变含砾砂岩：紫红色、紫灰色、灰黄色，具原岩结构，为软岩，岩芯呈柱状，裂隙一般发育，较完整，局部角砾含量较高，岩体基本质量等级为N类,敲击声脆，岩芯采取率大于85%,层顶高程为-21.32-32.83m。(11)-a全风化霏细岩：灰黄色、紫红色，硬可塑，原岩结构已破坏，构造不清晰，风化呈粘土状，局部夹有强风化岩块，手捏易碎，干钻易入，层顶高程为-14.5123.17m,层厚0.809.60m。QD-b强风化霏细岩
14、灰黄色、紫红色，原岩结构风化呈碎块状，手折易碎,裂隙发育，充填铁质氧化物，局部夹含中等风化岩块，层顶高程为T6.24-28.53m,层厚O.908.60mo（ID-b-c强中等风化霏细岩：灰黄色、青灰色，原岩结构，风化呈大块状,手折不易碎，裂隙发育，充填铁质氧化物，夹含大量中等风化岩块，层顶高程为-18.9129.85m,层厚0.707.20m。（三）-C中等风化霏细岩：灰黄色、青灰色，具原岩结构，为软岩，岩芯呈柱状，裂隙一般发育，较完整，斑晶较自形和完整，石英呈短柱状，长石板柱状，黑云母片状，岩体基本质量等级为IV类，敲击声脆，岩芯采取率大于85%,层顶高程为T9.55-37.05m0-c
15、中等风化细晶灰岩：灰色、灰黑色，风化后岩芯呈块状和短柱状，裂隙一般发育，岩芯较完整，锤击声脆，岩石具砂状结构，成分以石英及长石砂粒为主，填隙物次之，微裂隙发育，充填铁质氧化物，属较硬岩，岩体基本质量等级为In级，岩芯采取率为85%,层顶高程为-23.18-37.55mo第三章：围护设计方案第一节设计方案介绍1、基坑围护形式主要采用土钉墙结合基坑降止水的支护形式，基坑降水采用集水明排；售楼部东侧、样板房北侧、6#楼东侧基坑支护采用围护桩、水泥搅拌桩结合旋喷锚桩的支护形式;3#楼北侧及东侧为施工主道路采用钢板桩（局部双层）结合预应力锚索的支护形式。2、围护桩桩型为。700钻孔灌注桩，入土深度为13
16、5m,混凝土强度等级为C25,配筋情况（主筋10曲22；箍筋10200;加强筋助142000）,桩中心距为Inb桩顶标高为-3.Im。3、止水帷幕类型为双轴水泥搅拌桩，主要位置在2#、3#楼中间工地大门口往南、3#楼东北角、6#楼东侧、售楼部西侧、样板房西北两侧、主楼电梯井四周，入土深度为8.05m、10.55m；。700500双轴搅拌桩采用42.5级普通硅酸盐水泥，水灰比0.5,水泥掺量15%（空搅部分水泥掺量7.5%）,具体应根据现场试验确定，要求水泥土28d龄期强度不低于0.8MPa。4、土钉杆件为。48x3.0焊接钢管，采用锚杆机将符合设计要求的钢管振入基坑侧壁内，土钉的注浆采用压力
17、注浆工艺。5、自然放坡坡率为1:0.5与1:1两种，护坡混凝土厚度为80mm,强度等级为C20,配筋情况为6.5250义250钢筋网片。6、锚杆类型为。48x3.O焊接钢管，锚固段长度因剖面不同分为3m、6m、9m、12m,锚杆间距1.2m,倾角为15度，注浆材料采用水泥浆，水灰比0.50.55,水泥强度等级为42.5级普通硅酸盐水泥，充溢系数1.05l.10。上层土钉注浆体（强度等级不低于20MPa）；按规范要求进行抗拔试验，试验数量不小于土钉总数的1%,且同一土层中不少于3根，要求淤泥质土层中抗拔力不小于5KNm,要求非淤泥质土层中抗拔力不小于8KNm,7、基坑周围地面上设300X400的
18、排水沟（无场地部位则取消），间隔40m设1000500500的沉淀池；降水设施为潜水泵和污水泵，为防止基坑底部积水，基坑开挖施工期间在坑底设置临时性的排水沟，做到有水即排；基坑开挖到设计标高后，在坑底设置排水沟、集水井排水，坑底排水沟或集水井应离基坑底边线4m以上，且排水沟设置不得影响垫层对围护结构的支挡作用，降水设备的平面布置见附图。8、专家论证意见及设计回复：第二节设计方案的施工要求1、围护结构施工方法：先施工一标段（东侧一层地下室浅坑位置），再施工二标段（西侧二层地下室深坑）。一标段浅坑区域：第一步：场地平整，施工围护桩。第二步：围护桩施工完成后，放线，砌筑排水沟，分层分区域开挖，进行预
19、应力锚索或土钉墙施工。第三步：分层开挖到基础底板板底标高。第四步：底板垫层、地梁、承台、电梯井土方人工开挖，边开挖土体边施工垫层,垫层延伸至基坑边。2、土方开挖总体应遵循分层开挖、严禁超挖以及大基坑，小开挖的原则。挖土应分块、分层、对称进行，挖土长度以20In宜，分层厚度不大于1.5m。挖机挖土后应马上进行人工修整，修整后的边坡必须平整并达到设计坡度要求。3、土方开挖应在围护结构、压顶梁、锚索强度达到设计要求80%后进行，严禁超挖，挖土至设计标高后应尽快进行垫层和板底碎浇注施工，基坑不得长时间暴露,48小时内完成垫层，20天内浇筑完底板碎。第四章：基坑施工的重点、难点及重大危险源识别重大危险源
20、识别表序号分部分项工程子项重大危险源要素风险管控措施1地基与基础工程桩基工程施工场地及其周边环境施工场地及其周边的高压架空线、地下煤气管线、地下电缆等。到现场了解施工场地及其周边情况2施工场地地下建（构）筑物，施工场地周边邻近的建（构）物和其他工程活动。了解施工场地及周边邻近建筑物的情况3施工机具设备和器材开工使用前未对整机性能进行检测或长时间使用而未定期检查、检修和保养。开工前对施工机具进行检测4大型机械设备不当的运输、安装和拆卸方式。落实安全措施,现场监督检查5大型构件、成品材料的不当运输、堆放和吊装。落实安全措施,现场监督检杳6施工现场操作和防护盲目搭设临时设施或临时设施搭设、使用不规范
21、按临时设施施工方案进行搭设7施工用电设置、使用不规范。落实安全措施，现场监督检查8桩基盲目移位。严格按规范要求进行移位9深槽、泥浆池、孔洞未有效围护、覆盖。落实安全措施，现场监督检查10多工种、多几句交叉作业。落实安全措施，现场监督检查11邻近易燃、易爆物进行明火作业。明火审批后方可进行明火作业12施工过程中出现异常不及时采取措施。发现异常立即采取措施处理13基坑工程周围环境对周围建筑物、构筑物等缺乏详细调查和了解。开工前对周用建筑物进行了解14对周围道路、各类地下管线等缺乏详细调查和了解。开工前，对地下室管线进行调查和了解15对基坑变形对周围环境可能造成的影响没有进行必要的评估。定期对基坑
22、及周围环境进行监测16对基坑内及周边废弃的地下管线等缺乏详细调查和了解。开工前，对基坑内及周边废弃的地下管线进行调查和了解序号分部分项工程子项重大危险源要素风险管控措施17地基与基础工程基坑工程基坑周边地面超载基坑周边地面自然标高与设计标高不符基坑周边堆载、重型车辆行走等造成施工荷载超过设计允许荷载值。严格按规范要求堆放材料、车辆行走18不良地质条件存在复杂地质、断层、岩溶、暗浜、软弱夹层、淤泥等不良地质现象。熟悉地质勘察报告，制定相关措施19存在地下有毒有害气体（沼气、化工厂旧址）等。熟悉地质勘察报告，制定相关措施20区域水文地质山区的山洪，泥石流及基坑附近的河道等。设置止水帷幕存在暗河道、
23、承压水等。采取相关措施21施工质量排桩墙、水平支撑体系、被动区加固体、土钉和锚杆等囤护结构体系存在施工质量缺陷。土钉、锚杆严格按国护方案进行施工22竖向或水平向止水帷幕存在施工质量缺陷。严格按设计图纸进行施工23施工降水、排水施工降水、排水措施不符合设计和施工方案要求。按设计要求和方案要求进行施工24降水控制标准不符合设计要求。按设计要求进行控制25对山洪、基坑附近的河道、暗河道、承压水、废弃的地下管线等没有指定针对性的技术措施。制定相关措施26现场未配置应急电源或配置不能满足要求。现场配置一台发电机27竖向：土方开挖工况不符合设计和专项方案要求，存在超挖、水平支撑（包括锚杆、土钉等）或垫严格
24、按施工方案进行施工层施工不及时等现象。28基坑监测没有委托具备相应资质的第三方对基坑实施监测，没有监测方案。委托具备相应资质的第三方对基坑实施监测,有监测方案29监测的内容、数量、方法、精度要求，频率和报警值等不符合设计及规范要求。定期进行检查30监测点布置不合理，不能全面反映基坑监测的基本要求：重点iance对象未检测或监测不全面。按监测平面布置图进行布置和监测31现场未建立巡视检查制度，没有认真巡视检查。建立相关制度、认真巡视检杳32未对监测结果和巡视检查情况认真分析研究。仔细对监测结果进行分析和研究33信息化施工没有按照监测结果及时调整施工顺序、施工方法和施工进度，盲目施工。按照监测结果
25、及时进行调整34对于监测报告、巡视检查中存在的较大问题，没有采取或没有及时采取应急措施。如存在较大问题，采取应急措施进行处理35对基坑变形对周围环境的可能造成的影响（如污水管、自来水管破坏），没有在深入调查的基础上制定针对性的应急预案。有相对应的应急预案序号分部分项工程子项重大危险源要素风险管控措施36地基与基础工程基坑工程临边防护及基坑人员上卜通道基坑内人员上下通道不满足应急疏散的基本要求。上下通道按规范进行搭设37临边防护不符合施工安全的基本要求。临边防护按规范进行搭设38应急措施应急管理体系不健全。应急管理体系已具备39应急技术及管理措施缺乏针对性。有相对应的技术及管理措施40应急人员、
26、材料及机械设备未有效落实。合理安排人、材、机第五章：施工部署第一节：管理体系1项目管理目标1.1 质量目标确保“合格”工程1.2 安全生产文明施工目标确保XX市建筑安全文明施工标准化工地1.3 工期目标总工期为554天（包括分包工程）1.4 环境目标污水排放达标，达到XX市规定标准。控制粉尘排放，达到IS014001环保认证的要求。噪声排放达标，符合建筑施工场界噪声限值规定。2项目管理体系本工程施工组织管理层主要包括：公司保障层、项目决策层、项目管理层、项目作业层四个层面，具体如下：2.1 公司保障层将本工程列为公司的重点工程之一，公司总部的各相关部门为本项目的顺利实施提供各项保障，为项目管理
27、提供指导、帮助。2.2 项目决策层为以项目经理为首，由生产负责人、技术负责人等项目主要管理人员组成的项目管理领导班子，对项目实施过程中的一切行为进行决策。2.3 项目管理层为项目经理直接领导下的总承包部的各个职能部门，根据本工程的具体情况对项目作业实施层实施管理。本工程拟设置五科一室，即：工程科、技术科、质量安全科、材料设备科、商务科、综合办公室。2.4 4项目作业层为工程实施的具体各专业承包人，该层要接受总承包的管理，具体进行作业施工的管理。管理体系表序号姓名职务联系电话备注1项目经理2项目副经理3生产负责4技术负责人5朱新春商务经理6马飞宇技术员7齐志勇安全员8丁涛安全员9庄高安全员10刘
28、俊施工员11吴春柱施工员12胡志斌施工员13严会军安装施工员14冯伟顺安装施工员15胡万勇质量员16孙雯婷预算员17聂诗杰资料员18王茂详材料员19包兆军仓管员20庄高消防员21王廷军桩基分包专业队22焦延全钢筋班长23张洪友架子班长24余守顺木工班长25戴旺泥工班长26欧建新土方班长27张洪友食堂负责人28屈天立保安第二节：施工进度安排总体施工顺序为3#楼一6#楼一7#楼一2#楼一9#楼，施工流水段分四个大区，按后浇带具体划分为19个区块。本工程基坑计划8月13日开始挖土，9月24日完成土方开挖，详见施工进度计划表。第三节：施工准备1技术准备1.1 图纸会审及交底首先组织进行基坑围护施工图纸
29、自审，将问题及时进行汇总，积极协助业主组织好基坑围护施工图纸会审，在图纸会审会议上提出图纸问题，并指定专人做好图纸会审记录及会议纪要，会后整理图纸会审记录并签认，以指导现场施工。认真做好图纸会审记录、工程洽商、设计变更通知单、专项施工方案、分部（项）工程的技术交底工作，并形成记录。1.2 施工方案和技术交底准备施工前，结合现场实际，根据施工图纸、规范、图集、标准、法规等规定组织编制降水、土方、围护施工方案，作为指导现场施工的依据。施工方案编制经公司、监理单位审核后，组织专家进行方案审查，根据专家审查意见对方案进行完善，然后方能组织实施。每个分项工程施工前，由技术部门编制详细的技术交底，并结合现
30、场对施工作业班组进行技术交底。1.3施工测量准备技术科建立一支专业测量班组，由测量工程师潘崇连和四名测量技员组成，所有测量人员均要持证上岗。主要负责建立场区平面控制网（点）和高程控制网（点）；负责本工程主要控制轴线及主点的施测与保护；负责及时准确地向专业施工单位提供控制网（点）桩位及成果，并办理签认手续；负责对现场各专业测量工作监督检查及重要部位测量复核；负责基坑施工阶段标高控制桩和水平控制线的测放；负责测量技术资料的编制、收集、整理及归档工作。同时专业测量班组负责定期对现场重要的控制线和控制桩进行复核，在大雨后对重要桩点进行复核；对测量设备建立管理台帐，并按计量管理要求进行定期检定，同时还须
31、定期校准和维护，发现问题及时处理，保证测量工作的准确性。基坑施工阶段主要测量仪器设备详见下主要测量仪器设备计戈h序号仪器名称型号数量用途1全站仪SET21101定位、验线、监测2经纬仪DJD21放线，打垂线3激光铅垂仪DZJ31放线4水准仪AL3222高程控制测量、抄平5DS326大钢尺50m4放线、量距7接收靶4定位、验线、监测8塔尺5m4放线、抄平9盒尺5m20放线、量距10对讲机10现场联系11墨斗5放线基坑位移监测将委托外面有资质的单位进行，测量班组进行配合。2现场准备2.1 道路及交通组织按照地下施工总平面布置图布置现场临时道路。大型机械、土方运输车辆、原材料及混凝土罐车均从现场1#
32、大门进出。2.2 施工用水现场北侧提供一处水源，接口为DN150mm主干管选用DNlOOmm水管，水管埋深为0.5m,沿基坑四周环状布置,基坑周边每隔50m设一个取水点,每80-100m设一个消防栓，保证现场消防栓半径50m能够全部覆盖。3水平与垂直运输1 .1水平运输基坑施工阶段大型机械、土方运输车辆、原材料及混凝土罐车从现场1#大门进出。3 .2垂直运输基坑施工阶段垂直运输主要是材料的垂直运输。材料的垂直运输通过塔吊来解决。4施工机械配备序号分项工程机械设备名称型号功率或用途数量进场时间备注1降水工程潜水泵2th-30m2KW802014.7.30污水泵6th-25m5KW52014.7.
33、30发电机150KVA12014.7.30配电箱150A42014.7.25配电箱40A82014.7.252土方工程反铲挖掘机CAT320B12014.7.30反铲挖掘机PC20022014.7.30反铲挖土机PC12042014.7.30运输车斯太尔402014.7.30路基板610.Im502014.7.28冲洗设备3套2014.7.30推土机T14012014.7.30塔吊ZJ571042014.8.5塔吊ZJ703012014.8.123桩基工程钻孔桩机GPSlO252014.6.10搅拌桩机JB-7522014.6.10锚杆机42014.8.10注浆机42014.8.10发电机62
34、014.6.105劳动力安排本工程主要施工项目有深井降水、土方开挖、围护等，根据不同的施工阶段和项目安排专业劳务队伍。时间土方人数降水人数围护人数桩基人数备注8月602030859月6020308510月20101535第四节：施工总平面图2#北侧为办公区，3#楼北侧及东侧为施工主道路，钢筋棚、木工棚、搅拌机棚、砂石料及砖块堆场、水泥桶、泵车位置布置在3#楼与6#楼之间商铺位置。详见施工总平面布置图。第五节：施工用电序号分项工程机械设备名称型号功率或用途数量功率合计(KW)使用系数(K)1降水工程潜水泵2th-30m2KW50100污水泵6th-25m5KW525发电机150KVA1配电箱15
35、0A4配电箱40A82土方工程反铲挖掘机CAT320B1反铲挖掘机PC2002反铲挖土机PC1204运输车斯太尔40路基板6l0.Im50冲洗设备3套93基坑施工钢筋对焊机UNlOO24896钢筋切断机QT-4023672钢筋弯曲机WJ40-14624切割机4002612竖向焊机KZ-50031545电焊机BX400414.558振动棒HZ-50121.113.2木工圆盘锯MJ10635.516.5水电机械/1套4040消防用电/7.5空气压缩机210合计689L2.2办公区用电统计序号设备名称型号数量(台)额定功率(KW)功率合计(KW)使用系数(K)1空调201.2242电脑100.252
36、53饮水机100.151.54照明500.4205空调(柜机)34126消毒柜1227复印机21.12.2现场南面位置有800KVA的供电电源变压器可供现场使用，根据现场布置将电源接至各用电地点，电缆均采用铝芯电缆，埋地敷设，埋地深度不小于0.8米。上述施工设备在基坑开挖阶段，分批次进场，经计算最大用电功率为753KW；工程配备变压器为800KW,用电满足施工要求，另外再配置一台发电机。第六节，塔吊方案根据整体布局，并保证满足主体阶段的施工垂直运输需要以及基本覆盖整个施工场地的原则，选用5台附着自升式塔吊作为基坑工程、结构工程阶段的垂直运输机械。为便于区分和管理，塔吊进行统一编号，分别为23
37、45机型号为四台QTZ80(ZJ5710)型和一台QTZ250(ZJ7030)。塔吊具体位置见附图：，塔吊平面布置图及塔吊定位图。塔吊布置在基坑内，基础采用钻孔灌注桩、格构柱碎承台，ZJ5710桩深为28米,ZJ7030桩深为29米。1#、2#、4#、5#楼塔吊基础桩均采用4根。800钻孔灌注桩，桩心距2.4m,碎强度C35,桩顶标高为-6.00m,有效桩长22米，450X450四肢角钢格构柱直接埋设在桩内，伸入桩内3米，格构柱与桩钢筋笼主筋焊接，格构柱与塔机连接,塔吊基础桩钢筋笼长为23米，配筋12姓18；上承台在标高T.35米上增加4.04.01.25,承台混凝土强度为C40,配筋具体见附
38、图；在距离地下室底板下增加4.0X4.0X0.4下混凝土承台，承台混凝土强度为C40,配筋具体见塔吊基础施工方案附图。3#楼塔吊基础桩均采用4根。800钻孔灌注桩，桩心距3.0m,碎强度C35,桩顶标高为-6.00m,有效桩长23米，450450四肢角钢格构柱直接埋设在桩内，伸入桩内3米，格构柱与桩钢筋笼主筋焊接，格构柱与塔机连接，塔吊基础桩钢筋笼长为24米，配筋1220;上承台在标高-1.35米上增加5.5X5.5X1.7,承台混凝土强度为C40,配筋具体见附图.在距离地下室底板下增加4.5X4.5X0.4下混凝土承台，承台混凝土强度为C40,配筋具体见塔吊基础施工方案附图第七节上下基坑安全
39、通道1、按50米左右距离布置一个上下通道，上下人斜道应横平竖直并分布均匀，楼梯步距应保持一致，横杆外露长度应保持一致且不得超过100mm。2、上下人斜道宽度为Im,休息平台宽度为Inb坡度（高：长）为1：3。上下人斜道两侧应设置双道防护栏杆和踢脚板（上道栏杆高度950mm,下道栏杆高度45Omnb踢脚板高度180mm,栏杆和踢脚板表面刷黄黑警示色油漆）。3、斜道外侧挂密目安全网封闭。斜道的侧立面应设置剪刀撑。第六章：施工方法和技术措施第一节：围护结构施工本工程场地土层为粉质粘土，基坑支护主要采用土钉墙支护，土钉杆件为。4.8*3.0钢管，锚杆打入深度为3、6、9、12米不等，再用压力注浆充实孔
40、穴，形成与周围土体密实粘合的土钉，最后在土坡坡面设置与土钉端部联结的联系构件，并用喷射混凝土组成面层结构，从而构成一个具有自撑能力且能够支挡其后来加固体的加筋域；售楼部与7#楼交接处、6#楼最东侧、样板房西侧基坑围护采用水泥搅拌桩、围护桩结合预应力锚索；（一）土钉墙施工1施工条件（1）根据施工图纸进行测量放线，位置标高准确无误。（2）按设计图纸、规范及甲方要求，做好各种施工准备。2围护结构施工基坑四周及坑内的积水排除，修整边坡，编钢筋网，土钉墙施工，同时进行注浆，喷射混凝土面层，养护不少于12h,进行下一层工作面开挖。3施工方法及技术措施土钉墙的施工顺序是：按设计要求开挖工作面一修整边坡喷射第
41、一层碎面f编钢筋网f打锚杆(同时进行注浆)一喷射第二层碎一养护(不少于三天)一下一层工作面开挖。现把各工序的施工方法及技术措施简述如下：1、开挖工作面基坑四周及坑内的积水排除，开挖工作面，分层开挖，每次开挖深度不超过2.O米，淤泥质土分层开挖厚度不超过Inb长度不超过20米，宽度不超过1.8米。2、整修边坡喷射碎机械开挖后，人工修整坡面，喷射第一层碎，厚度为20mm,采用C20喷射碎。3、编钢筋网(1)先将圆盘钢筋(直径6.5)调直，按边坡形状尺寸取料加工，按网孔25OmmX25Omm的规格编织好钢筋网，分布要均匀，绑扎要牢固。(2)编好钢筋网后，与锚管交接处必须进行焊接，以保证喷射混凝土时钢
42、筋不晃动。(3)钢筋网必须紧贴混凝土表面，以保证钢筋网保护层厚度。4、土钉墙施工(1) 土钉墙施工必须遵循“边挖土、边支护”的原则；挖土必须遵循“分层、分段”的原则。分段长度20m,分层厚度根据每层土钉的间距取值，严禁超挖，绝对禁止一挖到底。(2) 土钉杆件为。48x3.0焊接钢管，采用锚杆机将符合设计要求的钢管振入基坑侧壁内。土钉位置允许误差为IoOmnb倾角允许误差为3度。阳角处相交土钉应通过调整相邻土钉不同长度和角度，减小群锚效应的不利影响。(3) 土钉的注浆采用压力注浆工艺，注浆压力宜控制在0.50.8MPa(4)注浆材料采用水泥浆，水灰比0.50.55,水泥强度等级为42.5级普通硅酸盐水泥，充溢系数1.05L10。
